23401协议翻译总结.doc

文档名称
文档密级

该篇文章是本人对23401协议的总结，其中包含了对原文的翻译、个人理解及阅读心得，希望能够对初学此协议的同事有所帮助。由于读协议时间不长，理解尚浅，存在理解错误之处，欢迎批评指正。
Notes：
１． Handover流程翻译了Inter-eNodeB Handover.而对接入技术间的切换没有翻译。
２． 对RAU流程没有总结翻译，大家可以比对TAU流程对其进行学习。
３． 除1、2外的其他流程全部翻译总结过了。
４． 与原版协议存在章节顺序的不统一，给大家造成的困难敬请谅解。
５． 存在没有完全按原文翻译的段落，精简提炼了大致意思。
６． 如果有任何疑问请邮件联系，我们可以共同探讨。
７． 最后，给大家推荐我们项目组中两个可以为大家答疑解惑的老员工：管力学（44877），周能发（00125096）。他们协议读得比较透彻，理解得十分深刻。
谢谢！
韩军伟 00136843
September 5, 2008
1 引言概述
1.1 协议范畴
本协议设计范围为EPS（Evolved Packet System）。Evolved 3GPP Packet Switched Domain提供IP连通性。
协议内容涵盖漫游、非漫游状态的各个方面，包括在E-UTURN（Evolved Universal Terrestrial Radio Access Network）和以前的接入网之间的移动性，计费策略控制和计费，鉴权。
23402协议是本协议的补充，它涉及非3GPP的内容。

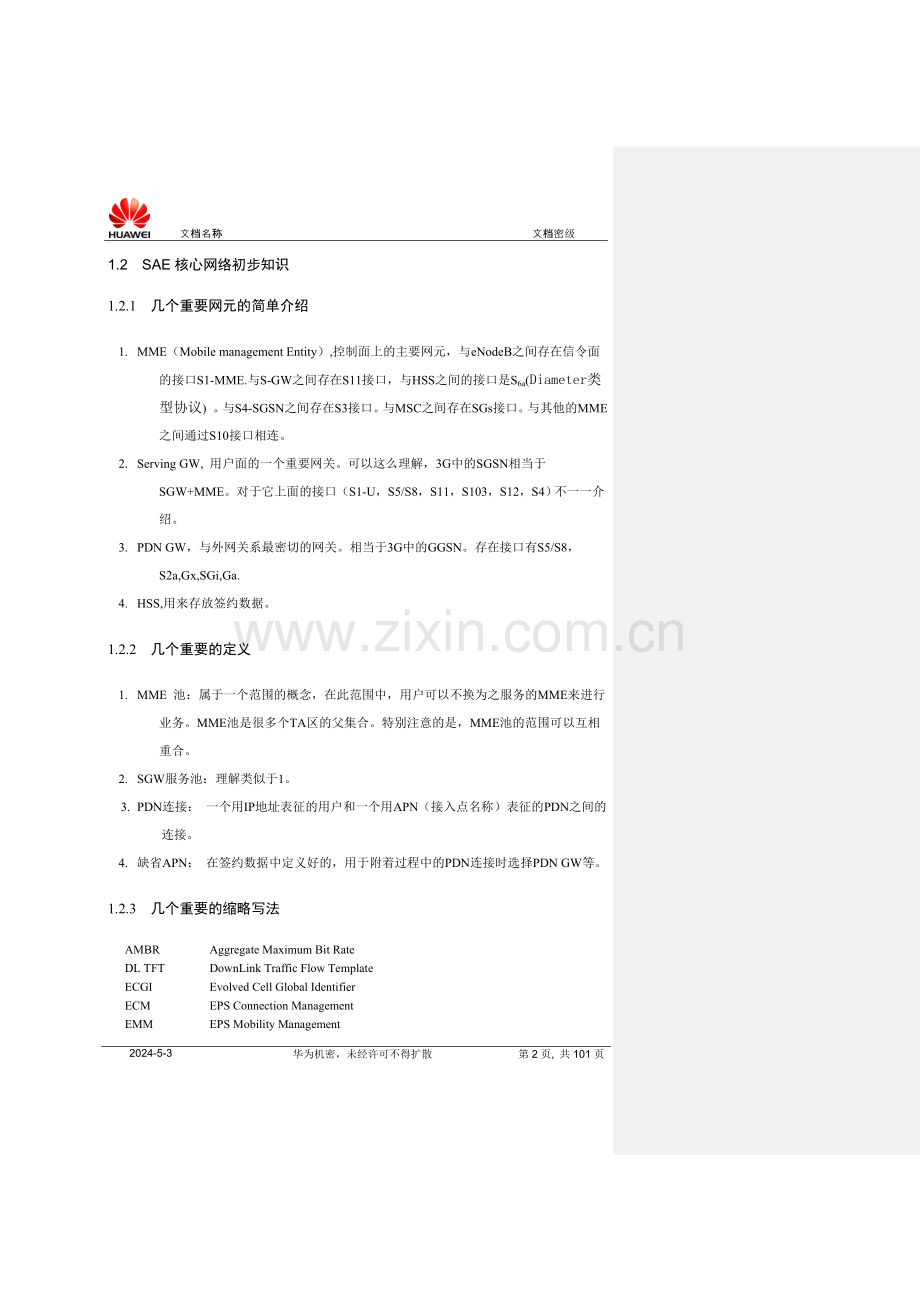

1.2 SAE核心网络初步知识
1.2.1 几个重要网元的简单介绍
1. MME（Mobile management Entity）,控制面上的主要网元，与eNodeB之间存在信令面的接口S1-MME.与S-GW之间存在S11接口，与HSS之间的接口是S6a(Diameter类型协议) 。与S4-SGSN之间存在S3接口。与MSC之间存在SGs接口。与其他的MME之间通过S10接口相连。
2. Serving GW, 用户面的一个重要网关。可以这么理解，3G中的SGSN相当于SGW+MME。对于它上面的接口（S1-U，S5/S8，S11，S103，S12，S4）不一一介绍。
3. PDN GW，与外网关系最密切的网关。相当于3G中的GGSN。存在接口有S5/S8，S2a,Gx,SGi,Ga.
4. HSS,用来存放签约数据。
1.2.2 几个重要的定义
1. MME 池：属于一个范围的概念，在此范围中，用户可以不换为之服务的MME来进行业务。MME池是很多个TA区的父集合。特别注意的是，MME池的范围可以互相重合。
2. SGW服务池：理解类似于1。
3. PDN连接： 一个用IP地址表征的用户和一个用APN（接入点名称）表征的PDN之间的连接。
4. 缺省APN： 在签约数据中定义好的，用于附着过程中的PDN连接时选择PDN GW等。
1.2.3 几个重要的缩略写法
AMBR Aggregate Maximum Bit Rate
DL TFT DownLink Traffic Flow Template
ECGI Evolved Cell Global Identifier
ECM EPS Connection Management
EMM EPS Mobility Management
EPC Evolved Packet Core
EPS Evolved Packet System
GUMMEI Globally Unique MME Identifier
GUTI Globally Unique Temporary Identity
GW Gateway
PDB Packet Delay Budget
PLR Packet Loss Rate
LBI Linked EPS Bearer Id
MME Mobility Management Entity
MMEC MME Code
M-TMSI M-Temporary Mobile Subscriber Identity
P-GW PDN Gateway
PTI Protocol Transaction Id
S-GW Serving Gateway
S-TMSI S-Temporary Mobile Subscriber Identity
SDF Service Data Flow
TAC Tracking Area Code
TAI Tracking Area Identity
TAU Tracking Area Update
TIN Temporary Identity used in Next update
UL TFT UpLink Traffic Flow Template
简单说一下我刚接触协议时，几个让我感到困惑的缩写：
1. GUTI（Global Unique Temporary ID）MME为UE分配的临时标识，能够表征为用户服务的MME，以及MME上的用户。
2. S-TMSI，for paging, the mobile is paged with the S-Tmsi.
STMSI=MMEC+M-TMSI，实际上表示的是在MME pool内使用的用户临时标识。
3． TAI=MCC+MNC+TAC,也就是说TAI.等于国家代码+网号+tracking area code.
4. TIN用来存放上次用户在某种核心网里的标识，GUTI，PTMSI或者是IMSI。为了下次更新的时候使用。
5.ECGI，无线侧使用的标志是哪个小区（全球唯一）。
1.2.4 SAE组网架构

上图是非漫游状态下的组网结构图，我们要把这张图好好的理解且记住。至于漫游态下的（home routed, local breakout with home/visited operator’s application function）三种情况的组网图可以类比着学习。其中，home routed时，Serving GW用漫游地的PGW、PCRF、IP Services都用归属地的，其他两种情况PCRF分为VPCRF和HPCRF（之间S9接口）。SGW，PDNGW都用漫游地的，他们的区别在于用了哪边的Operator’s IP Services.
2 功能分类
2.1 Network Access Control Functions
网络接入的意思是说一个用户连接到了演化的分组核心网系统。
2.1.1 Network/Access network selecton
UE选择了一个PLMN(公共陆地移动通信网)/接入网，从这里它可以获得自己的IP连通性。接入网的选择机制因接入技术的不同而不同。
2.1.2 Authentication and authorisation function
对用户的验证和鉴权，这个功能与移动性管理有关。
2.1.3 Admission control function
这个控制的目的在于检查被请求的资源是否可用，还有决定是否预订这些资源。
2.1.4 Policy and Charging Enforcement Function
这于PCEF有关，PCEF涉及业务数据流探测，策略执行和基于流的计费功能。
2.1.5 Lawful Interception
合法监听的使用对象是优先级比较高的国家权力机关，如国家安全局。
2.2 Packet routeing and transfer functions
首先要搞明白什么是路由，路由就是在PLMN内或间的用来传送数据包而经过的一系列网络节点的列表。每一个路由包括一个源节点，零个或以上的中继节点和一个目的断点。路由的过程就是按照一系列的规则决定并且使用一个用来传送数据的通路的过程。EPS是一个IP的网络，它在基于IP的情况下使用标准的路由和传输机制。
2.2.1 IP header compression function
通过使用IP头压缩机制，使无线侧功能的使用最优化。
2.2.2 Packet screening function
检查UE是否在用被分配好的IP地址（IPv4-Address/IPv6-Prefix/Full-IPv6-Address）
2.3 Security Functions
2.3.1 Ciphering function
加密功能可以保护空口上用户数据和信令的机密性。
2.3.2 Integrity protection function
保证UE和网络侧之间交互信令的完整性。
2.4 Mobility management functions
为了保持对UE当前位置的跟踪。
2.4.1 处于ECM-IDLE态下的用户可达性管理
处于IDLE态的用户位置被知晓的程度只是它所在的TA List。一个UE可以在多个TA区注册（一个TA LIST中）。用户被寻呼时就是向他所在的TAs所覆盖的小区发寻呼。
周期性的TAU定时器超时后，用户发起周期性的TAU。这个定时器的启动是在用户进入IDLE态或者因为切换而离开E-UTRAN后。3G空口状态的变化以及2G GPRS在STANDBY/READY态之间的切换不会影响周期性TAU定时器。
MME也启动一个类似的timer。如果超时，MME可以推断出UE“不在服务区”。但是，这时候MME并不知道UE已经离开了多久，所以MME不会立即盲目的删除用户的承载。MME把PPF标志清除并启动第二个timer（这个值相对大一些）。PPF位删除后，MME不再对用户进行寻呼并且再收到SGW发来的Downlink Data Notification message后回复一个Downlink Data Notification Reject message。如果在第二个timer超时后（在此期间UE没有跟网络联系），那么MME推测出UE已经离开服务区很久了。在ISR（Idle Mode Signalling Reduction）激活情况下，当第二个timer超时的时候，MME对用户置一个“允许隐式分离”标志。当ＳＧＳＮ和ＭＭＥ同时置此标志后，用户被隐式分离掉。如果用户回到了ＣＯＮＮＥＣＴＥＤ态下，ＭＭＥ清除此标志，并置ＰＰＦ标志位。
2.4.2 TA list 的管理
涉及UE的TAI LIST的分配和重分配。TA区就是针对MME的服务范围来说的。
2.4.3 eNodeB间的移动锚点功能
2.4.4 3GPP间移动锚点功能
2.4.5 ISR机制
ISR机制的引入就是为了减少在IDLE态(ECM-IDLE, PMM-IDLE, GPRS STANDBY states)时在inter-RAT cell-reselection过程中的信令的数量。
2.4.6 移动限制
移动性限制由UE、无线接入网和核心网共同提供。ECM-IDLE态下的UE根据核心网侧提供的信息执行移动限制，ECM-CONNECTED态下的执行是在无线接入网和核心网上执行。
在这种状态下，核心网向无线接入网提供一个handover restriction list。这个限制列表详细指明了漫游、地区和接入限制。
2.5 无线资源管理
由无线接入网执行。为了支持E-UTRAN无线资源的管理，MME经过S1提供给eNodeB一个“RAT/Frequency Selection Priority”参数.RFSP 是针对每一个UE的参数。MME从HSS那里获取RFSP（例如，在附着过程中）。
2.6 网络管理
2.6.1 MME间的负载均衡
对每个MME配一个权值。eNodeB选择某个MME的可能性是根据这些权值成比例的来得。这个权值是根据该MME相对于MME池中其他MME的“能力”来决定的。例如，一个新的MME权值会比较大，它可以替其他MME分担任务。这种权值不会变换的很经常。
2.6.2 MME间负载的重均衡
举个例子，当O+M操作时，要将一个MME从一个MME pool里移走，那么就要进行负载重均衡。如果这个MME将要被停用，上节中所述的权值置零，这样新的接入者就不会选择它了。而且还要尽快地、对周围影响最小的进行Off-load过程。特别注意一点，对于处于connected态的用户（没有TAU，ATTACH，DETACH，SERVICE REQUEST），那么会启用eNodeB间的Handover（MME重选）流程。该流程的触发是MME向eNodeB发送一个handover trigger信息。对于IDLE态下的用户，网络侧要把他们叫醒，让之处于connected态，然后再进行上述过程。
2.6.3 MME对过载的控制
MME调用S1 interface overload procedure可以限制负载其上的eNodeB们。或是the use of NAS signalling to reject NAS requests from UEs.对负载其上的eNodeB们，MME可以发送overload start message. MME 要求eNodeB:only permit RRC connection establishments for emergency sessions for that MME.
2.7 选择功能
2.7.1 PDN GW的选择
PDN GW的选择根据HSS提供的签约数据信息和其他附加的标准来进行。
HSS对每个签约的PDN提供一个或多个PDN签约上下文：
1. PDN GW 的ID 和一个APN，或者
2. 一个APN和一个针对该APN的一个指示（PDN GW的选择在拜访地或者归属地PLMN是否被允许）。为与非3GPP切换而准备的一个PDN GW的IP地址也能包括在内。
对于静态的地址分配情况，一个静态的PGW可能被这样选择出来：APN 映射出的PDN GW或HSS提供的PDN GW ID映射出的PDNGW。
HSS也可以指示哪个PDN签约上下文是对这个用户默认的。
通过用户提供的APN来获得PDN GW的ID，如果这个被用来选择PGW的APN已经存在着PDN连接，那么选择相同的PDN GW。
2.7.2 Serving GW 的选择
选择时遵循的三个大的原则:
1.符合网络拓扑。2.考虑SGW之间的负载均衡。3.对网络中存在GW合设的情况，优先选择合设的。
2.7.3 MME的选择
遵循网络拓扑，考虑负载均衡
2.7.4 SGSN的选择
遵循网络拓扑，考虑负载均衡
2.7.5 PCRF的选择
一个PDN GW 和AF可能被一个或多个PCRF节点服务，而且，在漫游态下（Local breakout情况），拜访地网络中使用一个或多个PCRF。
参见 TS23.203[6]。
2.8 IP NETWORK RELATED FUNCTIONS
2.8.1 域名服务
对EPS中的节点，通过域名解析到他们的IP地址
2.8.2 DHCP功能
Dynamic Host Configuration Function允许给UE提供IP配置信息。
2.8.3 eNodeBs跟多MMEs的连接功能
一个eNodeB可以连接多个MMEs。这意味着一个eNodeB必须能够决定哪个MME能够覆盖UE定位的区域，也能够收到UE发出的信令。
MME之间通过发送Identification Request message或者Context Request message来获得用户上下文，一个新的MME向原侧MME要上下文时需要使用GUTI。
3 网元的具体详细介绍
3.1 E-UTRAN
E-UTRAN的功能有：
1. 头压缩和用户面加密。
2. MME的选择（至某个MME没有路由通路时，可以根据用户提供的信息来决定选择MME）
3. 上行和下行承载级别的允许控制。
4. 传送上行中不同服务水平的信息包，例如根据承载的QCI设定差别服务。
3.2 MME
MME的功能有如下：
1. NAS信令
2. NAS信令安全
3. 不同的3GPP接入网之间的移动而产生的核心网网元之间的信令传送（S3接口）
4. ECM-IDLE态下的UE可达性（包括执行和管理寻呼转播）
5. 跟踪区列表管理
6. PGW和SGW的选择
7. handover流程中，MME需要变换时，MME的选择
8. Handover到2G/3G接入网时，SGSN的选择
9. 漫游（跟归属地HSS间的S6a接口）
10. 安全鉴定
11. 承载管理，包括专有承载的建立
12. 对信令传输的合法监听
NOTE：MME和SGW可以在一个物理节点上实现也可分开实现。
3.3 Gateway
对一个与EPS有关联的UE，在一定的时间内，只有一个SGW。
SGW功能（不论S5/S8的类型）：
1. Inter-eNodeB切换的移动锚点
2. 3GPP接入网之间切换的时候作为移动锚点
3. ECM-IDLE态下，下行数据的缓冲和触发网络侧发起service request流程。
4. 合法监听
5. 分组路由和转发
6. 传送上、下行中不同服务水平的信息包，例如根据承载的QCI设定差别服务。
7. 基于业务种类的计费。
8. 在inter-eNodeB类型的切换时，帮助eNodeB对网络侧下行的包和原侧eNodeB接收并缓存的包进行排序，防止乱序，通过“end marker”来实现。
9. 基于每个用户，某个PDN连接，某种QCI的业务的上行数据和下行数据的计费
10. 它不能连在GGSN上
3.4 PDN GW
PDN GW和PDN之间的接口为SGi。
如果一个用户接入多个PDN连接，这将可能会存在多于一个的PDN GW为这个用户服务，但是S5/S8和Gn/Gp的组合不能同时为UE服务。
它的功能包括（GTP-based,pmip-based）：
1. 基于用户的包过滤功能
2. 合法监听
3. UE的IP地址分配（重点）
4. 传送上、下行中不同服务水平的信息包，例如根据承载的QCI设定差别服务。
5. 上行、下行基于业务水平的计费
6. 上行、下行业务级别的门控
7. 上行、下行业务级别的速度控制，根据速度策略来执行或对SDF进行整形
8. 基于APN-AMBER对上行、下行速率的控制执行
9. 基于有相同GBR、QCI的SDFs的累积MBRs的下行速率的控制
10. DHCPv4和DHCPv6
11. 网络不支持PPP承载类型，GGSN的R8 以前的PPP功能可能会在PGW中实现
后面的几个功能是GTP-based S5/S8特有的：
1. 上行、下行中承载的约束
2. 上行承载约束的检查
3.5 SGSN
除却在23060协议中描述的SGSN的功能，还有：
1. 在2G/3G和4G的接入网切换时，核心网中节点的信令传输
2. PDN和Serving GW的选择
3. 在切换到4G接入网的时候，对MME的选择
3.6 GERAN，UTRAN，PCRF，AAA server
PCRF是策略下发和计费控制的网元。
在非漫游态下，在归属地HPLMN中只有单个的PCRF与用户的IP-CAN会话相关。PCRF实现接口有Rx和Gx。
漫游态（Local breakout）情况下，会存在2个PCRFs服务于一个用户（vpcrf&hpcrf）
特别注意的是HPCRF有个特有的功能：通过S9，Rx接口实现与PDN GW间的IP-CAN会话。

AAA server与PDN GW之间实现SGi接口。
接口S3，S4，S5，S8 ，S10，S11 都是基于GTP协议的。
4 EPS移动性管理状态和连接管理状态
4.1 EMM，ECM简介
EPS Mobility Management states的产生是移动性管理流程（ATTACH、TAU）的结果
而 EPS Connection Management stages描述了UE和核心网之间信令的连续性
ECM状态、EMM状态两者互相独立
4.2 EMM
4.2.1 EMM-DEREGISTERED
在此状态下，UE对MME来说不可达，因为EMM上下文中不包括用户的有效位置和路由信息。而且，UE上下文仍可以被保存在UE和MME中，这样做的目的就是避免在每次附着的时候发起AKA过程，也就是鉴权过程。
4.2.2 EMM-REGISTERED
UE可以通过一次成功的注册流程（attach\TAU等）来进入此状态。这种状态下，MME知道UE的确切位置或者是用户所在的TA List。
在这状态下，用户至少有一个PDN连接并且建立了EPS安全上下文。
Detach流程可以把用户重新送回DEREGISTERED态。当然，TAU或ATTACH的被拒绝信息通常也会让UE和MME中的EMM状态变化为未注册态。
如果一个用户所有的承载被释放（切换到非3GPP时），MME会把UE的MM状态变为未注册。当UE检测到自己所有的承载被释放后，UE也会把MM状态变成未注册。当切到非3GPP网后，UE切断与接入网所有的接口，这时候，UE自动的把自己的MM状态变成未注册。
当UE可达定时器超时，MME可能会把一个用户隐式分离。
4.3 ECM
4.3.1 ECM-IDLE
一个用户与网络没有NAS信令连接时，用户进入了IDLE态。
此状态下的UE在eNodeB内没有上下文，也没有S1-MME，S1-U连接。
在EMM-REGISTERED，ECM-IDLE态，UE会：
1. 如果用户当前TA不在TA list中时，为了用户维持自己的注册态，同时也能够被MME寻呼，那么用户会发起TAU
2. 发起周期性TAU，用以通知核心网UE可用
3. 当应答呼叫时，发起service request
4. 为上传用户数据而建立无线承载时，发起service request.
当UE和MME之间的信令连接通道被建立，UE和MME将会变为ECM-CONNECTED态。能够发起ECM-IDLE转为ECM-CONNECTED态的消息有ATTACH request, TAU, service request 和 Detach Request。
用户在IDLE态时，UE和网络侧可能不同步。i.e.用户和网络侧可能有不同的EPS承载集。当UE和MME进入了ECM-CONNECTED态后，EPS Bearers 在两侧将会被同步。
4.3.2 ECM-CONNECTED
UE处在这个状态下，MME将会知道为它服务的eNodeB的ID。用户的移动性管理与handover有关。
eNodeB明确指示（触发）时，用户发起TAU流程。eNodeB可以因为UE的移动性或者负载均衡的原因，在MME发生变化的切换流程后，触发TAU流程。在MME不变的切换流程后，而且当前的TAI不再TA List中了，要不要发起TAU流程是由RAN配置决定的。CONNECTED态下的用户与MME间存在信令连接（由RRC连接和S1-MME连接组成）。
S1-Release流程可以把UE和MME双双从CONNECTED态打回IDLE态。
由于无线连接异常或离开覆盖区等原因，UE可能收不到S1-release的指示。这种情况下，UE、MME两者的ECM状态会暂时性的不匹配。
当一个用户换到CONNECTED态，并且此时无线承载没能被建立，那么相应的核心网侧的承载会被去激活。
4.4 状态切换

EMM state model in UE

EMM state model in MME

ECM state model in UE

ECM state model in MME
5 QoS
5.1 PDN连接服务
EPS提供了UE和外部分组数据网之间的IP连通性。这就被叫做PDN连接服务。
PDN连接服务支持一个或多个业务数据流（ＳＤＦ）的传输。
5.2 EPS Bearer
5.2.1 EPS Bearer概述
对于EUTRAN接入核心网，PDN连接服务通过承载来提供。
一个EPS Bearer惟一的标志一组UE和PGW之间的SDF集合（GTP-based S5/S8）,一组UE和SGW之间的SDF集合（PMIP-based S5/S8）。
一个EPS bearer是承载水平QoS控制的一种粒度。也就是说，SDFs映射到一个相同的承载上，获得相同水平的包转发待遇（例如时序策略，排队管理策略，速度整形策略，无线链路控制配置等等）。假设两个SDF拥有不同承载水平的QoS,那么每个SDF需要单独的承载为之服务。
不同于且独立于承载水平的QoS控制，PCC架构允许对SDF粒度的QoS控制，这独立于SDF到承载的映射。
当一个用户连接到某个PDN时，一个承载将会被建立，并且贯穿于整个PDN连接的生命周期。这个承载就是缺省承载！连接到相同PDN而建立的其他承载都是专有承载。对于接入网来说，它根本分不清一个承载是什么类型的承载。
一个UL TFT是一组上行数据包过滤器的集合。DL TFT类似。每一个承载在PCEF中都于UE中的UL TFT和PCEF中的DL TFT有关。
对过滤器优先顺序（值）的赋值是运营商配置决定的。可以通过把与SDFs的优先值设定得低于专有承载相关的过滤器的优先值，把特定的SDFs“强制”加到缺省承载在上。为了用缺省承载传输，可以设定缺省承载过滤器的优先值要高于与专有承载的相关的过滤器的优先值。
承载水平的初始QoS参数值是根据签约数据由网络侧分配的。PCEF可以基于本地配置或在与PCRF交互后更改这些参数值。
专有承载的建立和修改只能由EPC决定发起，并且承载级别的QoS参数值也往往是由网络侧定义的。在专有承载的建立及修改过程中，MME对通过S11接口传来的QoS参数值不能作任何修改，它只能把这些值转发给eNodeB（这些值对MME来说是透明的，也就是不知晓的）。在专有承载的建立及修改过程中，接入网和网络侧之间的“QoS协商”是不被支持的。但是，MME可以拒绝专有承载的建立和修改。
在承载建立或修改时，如果与GBR相关的专有网络资源被分配，那么者个EPS承载是GBR（保证带宽）的承载。 反之，就是非GBR的。
接入控制可以在一个非GBR承载建立或修改过程中执行，即使这个非GBR的承载与GBR值没有关系。
一个专有承载可以是GBR的也可以是非GBR的，一个缺省承载一定是非GBR的。
缺省承载贯穿于PDN连接始终，来为用户提供IP连续性，这就要求了缺省承载是非GBR的。
5.2.2 S5/S8基于GTP时的EPS承载
Two unicast EPS bearers (GTP-u based S5/S8)
一个EPS承载可以通过以下陈述来认识：
1． 手机中的一个UL TFT在上行方向把一个SDF映射到EPS承载上。通过在UL TFT中包括多个上行包过滤器，可以将多个SDF映射到相同的承载上。
2． PDN GW中的一个UL TFT在下行方向可以把一个SDF映射到承载上。通过在DL TFT内包括多个下行数据包过滤器，可以将多个SDF映射到相同的承载上。
3． UE和eNodeB之间通过无线承载来传递数据包。EPS承载和无线承载之间存在一一对应关系。
4． S1承载在SGW和eNodeB之间传递EPS承载的数据包。
5． S5/S8承载在SGW和PGW之间传递EPS承载的数据包。
6． UE存放一个上行数据包过滤器和一个无线承载的映射关系，来产生SDF和上行无线承载的映射关系。
7． PDN GW存放一个下行包过滤器和一个S5/S8承载的映射关系，来产生SDF和下行S5/S8承载的映射关系。
8． eNodeB存放一个无线承载和一个S1承载之间的一对一映射关系来产生上\下行S1承载和无线承载的映射关系。
9． SGW存放一个S5/S8和一个S1承载之间的一对一映射关系来产生上\下行S1承载和S5/S8承载的映射关系。
5.2.3 S5/S8基于PMIP时的EPS承载
见23402的4.6
5.3 承载级别的QoS参数
参数包括QCI,ARP,GBR,MBR,AMBR。
QoS Class Identifier是一个用来让eNodeB参考的标量，用来控制承载水平的包转发待遇（调度权值，接入开始，排队管理，链路层协议配置等），而且QCI是运营商预先设定好的。
在无线接口和S1接口上，每个分组数据单元（RLC PDU或GTP-u PDU）通过在bearer id中捎带PDU头，与一个QCI是直接相关的。如果是GTP-based,S5/S8也同样应用上述。
Allocation and Retention Priority的缩写就是ARP。ARP的主要目的就是在资源紧张的情况下，决定一个承载的建立或修改是否能够被允许或拒绝。除此之外，ARP被（eNodeB）用来决定在异常的资源短缺情况下，那些承载将被放弃。一旦承载建好，ARP对承载水平的包转发待遇没有任何影响。而对之有影响的仅仅是QoS中的其他参数QCI,GBR,MBR,AMBR.
拿视频电话做个例子，画面的传送优先级低于声音的传送优先级。当网络拥塞的状况出现后，可以放弃画面传送而不影响声音传送。
ARP也可以被用来缓解发送能力的压力。例如，在一个灾祸情况下,eNB可以释放ARP低的承载来缓解发送能力方面的压力。
每个GBR承载还于其他两个QoS参数有关：GBR和MBR。
GBR表示了一个GBR承载可以提供的保证速率，如果低于这个速率，这个承载对应的业务可能不能进行（我自己的理解，协议中没提）。MBR限定了一个GBR承载使用的最大速率。
每一个APN跟下述的ＩＰ－ＣＡＮ对话级别的ＱｏＳ参数相关：
APN-AMBR，这是一个存放在HSS中的针对每个APN的签约参数。它限定了同一个APN相连的所有非GBR承载的速率之和。每个非GBR的承载都可以最大限度的使用整个APN-AMBR。GBR的承载不受APN-AMBR的约束。下行的APN-AMBR的执行是在PGW中进行的，而上行的是在UE和PGW中共同完成的。对一个用户来说，与同一个APN相关的多个同时活动态的PDN连接用相同的PGW。
每一个用户与下述的QoS参数相关：
UE-AMBR，这是一个存放在HSS中的针对于每个用户的签约数据。MME将会设定UE-AMBR的值等于APN-AMBR的值。UE-AMBR限定了一个用户的所有非GBR承载所能使用的速率之之和。eNodeB执行上下行的UE-AMBR。
GBR和MBR是表明了一个承载的速率限制，而APN-AMBR、UE-AMBR表示了一组承载的速率限制。每个QoS参数都包括上行和下行部分。在S1上，GBR，MBR，AMBR的值指的是去掉IP、GTP-U头后的数据字节流的速率。
一个“EPS 签约QoS 文件”针对得的是每个APN的。它包含了缺省承载的承载级别的QoS参数（QCI、ARP）和APN-AMBR.专有承载的QoS参数是由PCRF下发的。
5.4 应用、服务层速率改变
EPC和E-UTRAN都不支持应用服务层的速率改变。MBR=GBR.
EPC不支持eNodeB来进行“QoS重协商”。如果一个eNodeB不能再继续维持一个GBR承载的GBR，那么它会发起承载去活。
5.5 EPS中PCC的应用
PCC架构体现在AF,PCEF,PCRF上，涉及范围是QoS策略和计费控制。
动态的策略和计费控制（PCRF+PCEF）,而EPS可以仅仅进行静态的策略和计费控制（PCEF）。
静态策略和控制功能不是基于签约数据的。
下面讲一下EPS中动态的策略和计费控制：
1． 业务级别（per SDF）的QoS参数是通过S7接口在PCC规则中下发的（每个SDF对应一个PCC规则）。业务级别QoS参数包括QCI,ARP,GBR,MBR.PCRF下发的业务级别的ARP（包含在PCC规则里）与前约数据内存放的承载级别的ARP是不同的。
2． IP-CAN不用支持所有的标准QCIs.
3． PCRF选择的QCI，IP-CAN要支持
4． 如果IP地址的分配在初始附着之后，那么PGW/PCEF要在UE的IP分配好后通知PCRF。如果PCRF的响应导致承载修改，那么PGW要发起承载修改流程。
5． 对于Local breakout类型的漫游，拜访地网络可以拒绝归属地授权的QoS。
下面的陈述是不论是不是动态策略的：
1. 对接入网来说，承载的ARP值等于映射到该承载上的SDF的ARP值
2. 对同一个UE/PDN连接：QCI不同的SDF或QCI相同但ARP不同的SDF们不能映射到相同的EPS Bearer。
3. 如果SDF映射到一个承载上，那么这个承载的承载级的QCI=SDF的QCI。
6 功能描述
6.1 用户面和控制面
6.1.1 控制面
概述
控制面包括了控制协议和支持用户面的功能：
1.E-UTRAN接入网的连接控制，例如对接入网的附着和分离
2.控制建立网络接入连接的属性，例如IP地址的激活分配
3.控制建立网络连接的路由路径，以支持用户移动
4.控制和分配网络资源用以满足变幻的用户需求。
eNodeB-MME

注：S1-AP：eNB和MME之间的应用层协议
SCTP：保证eNB,MME间的信令传输
UE-MME

注释：
NAS：NAS协议支持移动性管理功能和用户面承载的激活、修改、去活。它也负责NAS信令的加密和完整性保护。
LTE-Uu：eNB和UE之间的无线协议。
SGSN-MME

GTP-C：用来在SGSN、MME间传输信令
UDP：用户数据报协议，用来传输信令信息
SGSN-SGW

SGW-PGW

MME-MME

MME-SGW

MME-HSS MME-EIR
他们之间的借口分别是S6a,S13
6.1.2 用户面
UE-PGW user plane with E-UTRAN

注释：
GTP-U：在eNB和SGW，SGW和PGW之间传输用户数据。GTP会压缩所有终端用户的数据包
MME 控制用户面隧道的建立,也控制eNB和SGW之间用户面承载的建立
UDP/IP：用户数据和控制信令的路由
LTE-Uu:前面已经说过
eNodeB-SGW

UE - PDN GW user plane with 2G access via the S4 interface

（3G接入）UE-PGW用户面~通过S12接口
（3G接入）UE-PGW用户面~通过S4接口

6.2 身份标识
6.2.1 EPS Bearer ID
EPS Bearer ID用来唯一的表示一个通过接入网接入的用户的一个EPS承载的标识。EPS Bearer ID是MME分配的。核心网侧承载和无线侧承载有一对一的映射关系，eNB来进行两个承载ID的映射。
6.2.2 GUTI
MME会给UE分配一个全球唯一临时标识。
这个标识由两部分组成：
一部分表示分配该标识的MME
另一部分表示该MME中的UE
在MME中，用户被M-TMSI表示。
GUMMEI（全球唯一MME ID）由国家代码，网号，以及MME Identifier（MMEI）三部分构成。而MMEI由MMEGI和MMEC组成（ＭＭＥ组号+MME code）。
GUTI=GUMMEI+M-TMSI=MCC+MNC+MMEGI+MMEC+M-TMSI
在寻呼过程中，用户是通过S-TMSI被寻呼的。S-TMSI就
