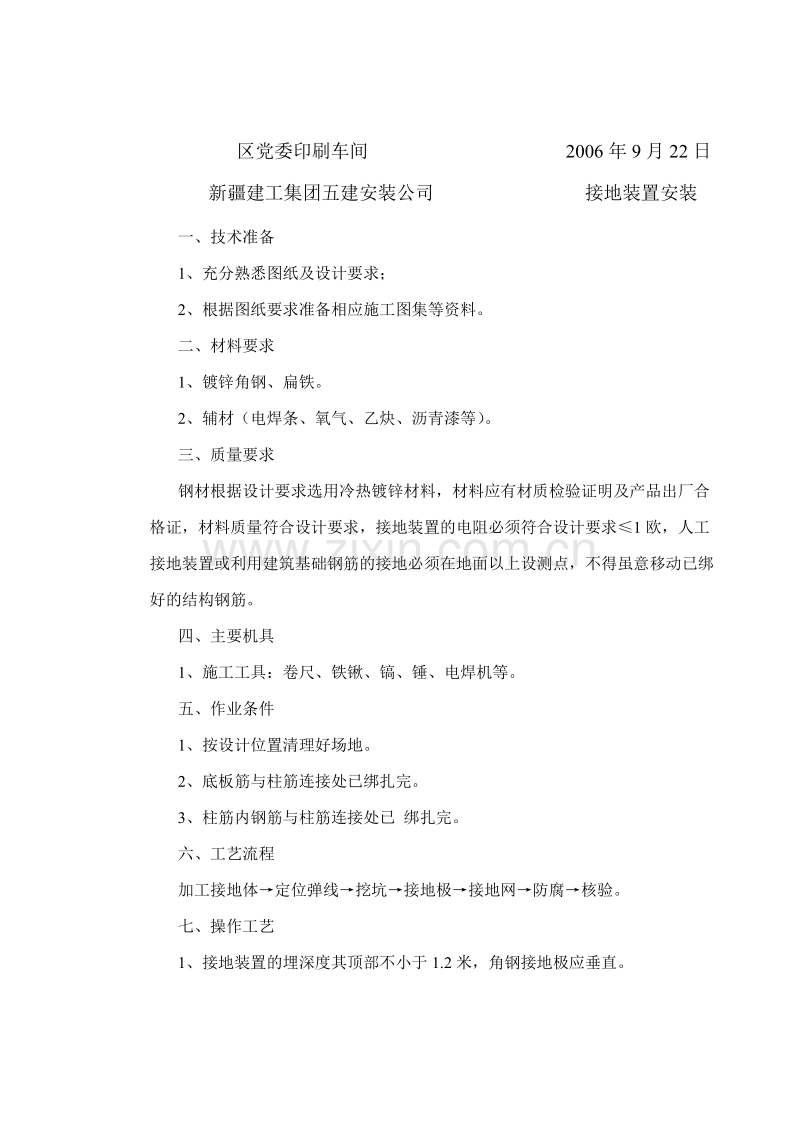

接地装置安装技术交底.doc_第1页
第1页 / 共2页
接地装置安装技术交底.doc_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

1、区党委印刷车间 2006年9月22日新疆建工集团五建安装公司 接地装置安装一、技术准备1、充分熟悉图纸及设计要求;2、根据图纸要求准备相应施工图集等资料。二、材料要求1、镀锌角钢、扁铁。2、辅材(电焊条、氧气、乙炔、沥青漆等)。三、质量要求钢材根据设计要求选用冷热镀锌材料,材料应有材质检验证明及产品出厂合格证,材料质量符合设计要求,接地装置的电阻必须符合设计要求1欧,人工接地装置或利用建筑基础钢筋的接地必须在地面以上设测点,不得虽意移动已绑好的结构钢筋。四、主要机具1、施工工具:卷尺、铁锹、镐、锤、电焊机等。五、作业条件1、按设计位置清理好场地。2、底板筋与柱筋连接处已绑扎完。3、柱筋内钢筋与

2、柱筋连接处已 绑扎完。六、工艺流程加工接地体定位弹线挖坑接地极接地网防腐核验。七、操作工艺1、接地装置的埋深度其顶部不小于1.2米,角钢接地极应垂直。区党委印刷车间 2006年9月22日新疆建工集团五建安装公司 接地装置安装2、垂直接地极长度不小于2.5米,相互之间的间距不小于5m。3、接地干线的连线应采用焊接,焊接处焊缝饱满,并有足够的机械强度,不的夹渣、咬肉、裂纹、虚焊、气孔等缺陷,药皮敲净后,刷沥青仿腐处理。4、明敷设接地干线穿墙时,应加套管保护,跨越门口时应暗敷于地面内,(做地面以前设好)。5、接地干线距地面0.5米,支持件采用400毫米400毫米的扁钢,尾端制成燕尾状,入孔深度与宽度

3、各为50毫米,总长度70毫米,支持件水平直线距离1米,垂直1.5米,转弯0.5米。6、镀锌扁钢搭接长度不小于其宽度的2倍,三面施焊。(当角钢宽度不同时搭接长度以宽的为准)。7、根据设计要求,规格进行加工,长度不小于2.5米,加工成一端尖头形状,打入地下,一般采用手锤打入,一人手扶接地极,一人大锤敲打接地极顶部,为防止角钢打裂可在其顶部焊接约100毫米的一段角钢,敲打接地极时应平稳,不得打偏,应于地面垂直,接地体顶部距离1米时停止打入。8、扁钢敷设前应调直,依次与接地极用电焊焊接,扁钢应侧放,焊好后清除药皮,刷沥青漆防腐处理,将接地线引出至需要位置,留足够位置。9、室内接地干线名敷时,首先根据设计要求位置尺寸,预留接地线孔,然后埋设支持体,也可采用M10镀锌膨胀螺栓生根固定。10、接地完毕后,经检验合格方可进行回填,最后将接地电阻摇测数据填写在隐检记录上。
