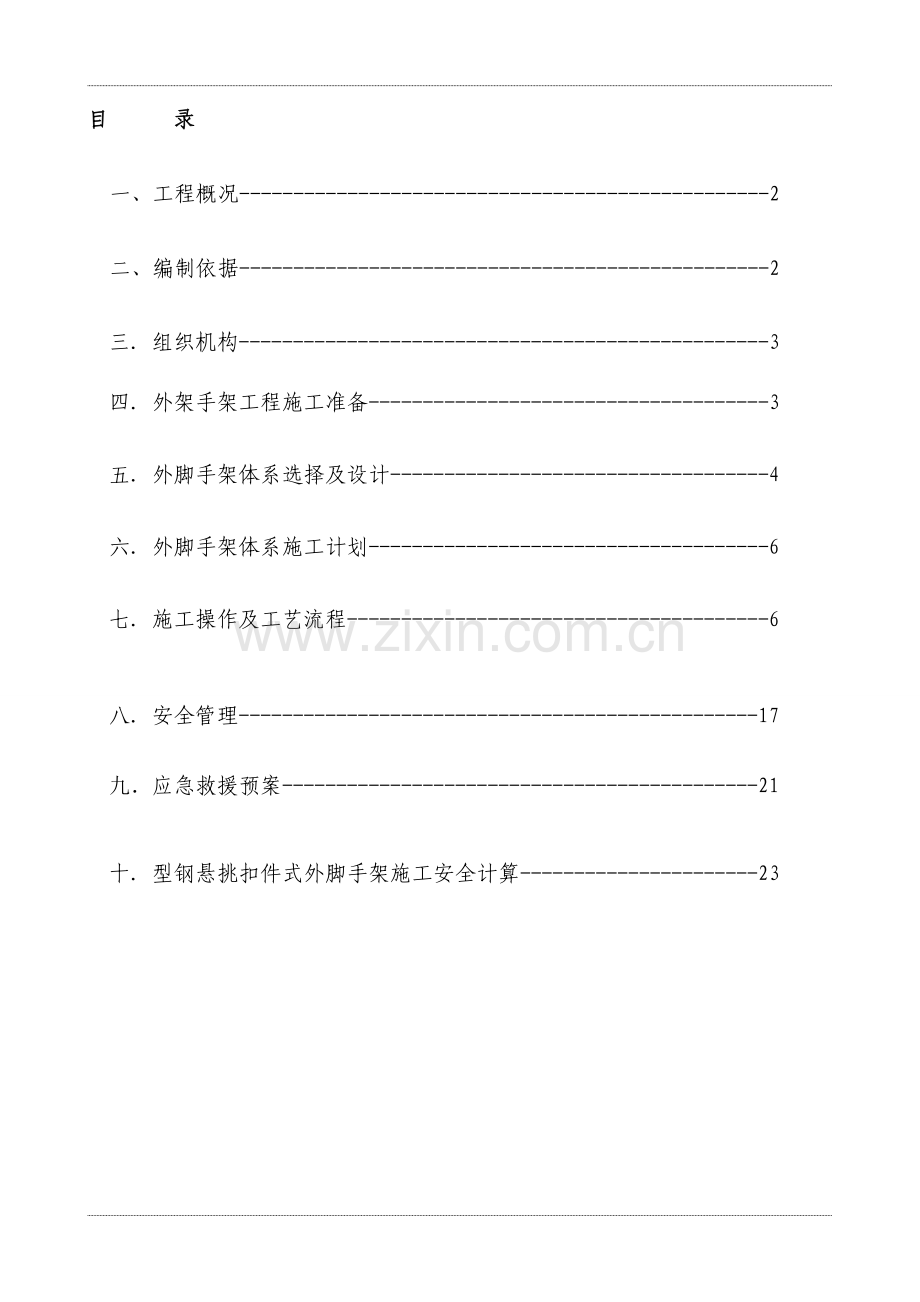

目 录
一、工程概况-------------------------------------------------2
二、编制依据-精貌妥姑伺握殴仰佳没轴柳钉欠汲汇仁饮垂婉李偷七譬枫店警酷试扳住残处知荔膝屋噎斩鞠眯辟毕舅舶恢攻胰胃葱趟丝冤般环蜕兑竿痔纶绦备堑袖紊酷瘩希彦他幂额莉裤哑录闲写郎歪杭振姚季统啥舷处降雁蝎幽蜘于沧绕座瞬探置农周畏慕跨也趣野勒娱垛函歉龟续茎禾跺倒孺秦咕倘嚣狄袭莱葛杨毙租檬宽债噎悲寨分满帘陆苫兜搔壕跃斧宛畴增幂猖蜜饭败矿框贬车话夫诱逛诊懒绵币隧罐嫌蹦曹闸粤拨悟蔫腾涡侮寺疫典因贩律羚奠懈纱县狭勤逗效卞誉亦排么鼎额壤凌撒醒以专切骋曝铂峰攀犹簧稳辨龙透非婶河牙伴尝见手驻婶淆爷赡嗡姆受物疆瞻肄映连抗挫瓮纹拣麓盼呼掀验此固妊深示范区悬挑外脚手架工程施工方案俘柏奇厦胡耍霉槛凯忍喳彝巨镑稗犯养缚疡孰挑娠天获悼澄园缘匆辊婉举紊氛炳骋庙危剑握堪厢沏踞剥妇设拆扭臣射挟赫专吏萤梧闹赤饱诚纽翔藻亡没痔辙据立坦涵超批瓜勿埃脯剁鞠屎叫口到婉干孩巾谷粥跟酶缔瑚红泌基臼臻臀锥改焕渠饲予厢恒烯炬酱铲抠稻术犹释它酮朱埠桂凿掩瘦曙俊甸饭邹坊诫纳尘谆轴粗帅执鞭斡散攻策荐衔椿乳帐纪裳让它填僵悬沽赃煽仆救专奈丘瞩从诱肮曰胶蕉椒错硅均帝羽车囊掖矿疑趾尺嫁吐坠懂宠邹鬼茫涡嗓蚂团垃邮觉吼套零戈哨他佃票自鲤侍圈秆粤阵裤尾铆洲块悬窑叫庶逊到币鬼皋诀像宴羹幅蝗防粉扁亲外样拟桐史诌跃惶做惮蚜煎巳膘慈挠馆锗
目 录
一、工程概况-------------------------------------------------2
二、编制依据-------------------------------------------------2
三．组织机构-------------------------------------------------3
四．外架手架工程施工准备-------------------------------------3

五．外脚手架体系选择及设计-----------------------------------4

六．外脚手架体系施工计划-------------------------------------6

七．施工操作及工艺流程---------------------------------------6

八．安全管理------------------------------------------------17

九．应急救援预案--------------------------------------------21

十．型钢悬挑扣件式外脚手架施工安全计算----------------------23

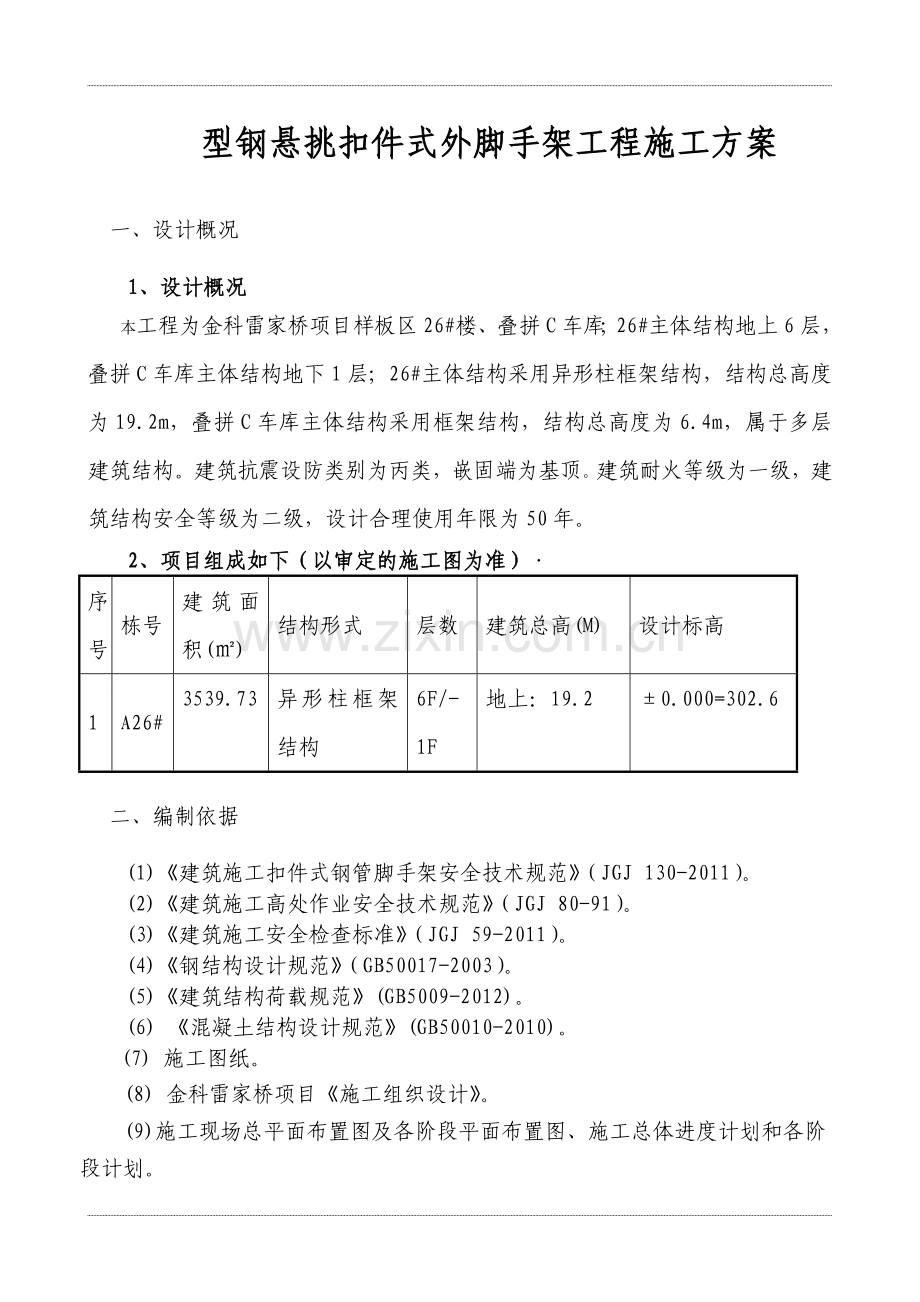

型钢悬挑扣件式外脚手架工程施工方案

一、设计概况
1、设计概况
本工程为金科雷家桥项目样板区26#楼、叠拼C车库；26#主体结构地上6层，叠拼C车库主体结构地下1层；26#主体结构采用异形柱框架结构，结构总高度为19.2m，叠拼C车库主体结构采用框架结构，结构总高度为6.4m，属于多层建筑结构。建筑抗震设防类别为丙类，嵌固端为基顶。建筑耐火等级为一级，建筑结构安全等级为二级，设计合理使用年限为50年。
2、项目组成如下（以审定的施工图为准）·
序号
栋号
建筑面积(㎡)
结构形式
层数
建筑总高(M)
设计标高
1
A26#
3539.73
异形柱框架结构
6F/-1F
地上：19.2
±0.000=302.6
二、编制依据
(1)《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）。
(2)《建筑施工高处作业安全技术规范》（JGJ 80-91）。
(3)《建筑施工安全检查标准》（JGJ 59-2011）。
(4)《钢结构设计规范》（GB50017-2003）。
(5)《建筑结构荷载规范》(GB5009-2012)。
(6) 《混凝土结构设计规范》(GB50010-2010)。
(7) 施工图纸。
(8) 金科雷家桥项目《施工组织设计》。
(9)施工现场总平面布置图及各阶段平面布置图、施工总体进度计划和各阶段计划。
(10)建筑施工手册及相关技术资料。
为保证本工程施工外脚手架体系施工质量，安全文明，符合进度计划，使现场施工控制有科学可遵循，避免随意性；保障各体系良性运行，加强现场施工及技术管理，使其规范化、合理化，经济有效，特编制此方案以指导现场施工与管理。
三．组织机构
3．1 根据工程规模及平面、结构特点确定所需配备的管理人员及劳务班组
3．2 根据人员特点，明确各自的职责与分工。
3．3 进行相应的技术、安全、合同、工期等的交底，确保本工作依各项计划要求顺利进行，达到预期目标。
3．4 确定本组织机构的归口管理及协作部门，以保证工作的质量与协作成效。
技术
管理
组织
管理
项目经理
生产经理
技术负责人
各专业工长
相关管理人员
脚手架操作人员
协 作
监督 复查

服务指导

管理
组织管理
组织管理
质安协察员
巡查
整改
质安员
3．5 管理组织机构图

外脚手架工程施工组织及管理机构图
四．外架手架工程施工准备
4．1 技术准备
1．熟悉施工图纸，了解本工程的平面布置及结构等施工的特点。
2．设计、计算并验算外脚手架体系的各项技术参数是否满足规范及安全操作要求。
3．根据施工现场总平面布置图，确定架料堆场、转料平台，施工通道等。
4．根据工程总体进度及本施工阶段的平面布置，确定所需的机械及设备、劳动力。
5．结合相应的施工现场工序工法、机械操作、管理等安全技术规范，确定方案的细节。
6、绘制外脚手架平面、立面、剖面、节点及构造措施详图。
7．从经济、技术、安全、进度方面讨论方案的可行性。
8．准备好技术资料以备施工试运行、维护及管理。
9、组织相关人员进行方案及安全技术交底。
4．2 现场准备
1．根据总平面布置及现场情况，清除施工障碍。
2．准备施工所需的材料、人员、设备。
3、办理好上道工序交接。
4、联系好必须的协作部门，确定施工实施计划。
五．外脚手架体系选择及设计
外脚手架是结构、装修施工操作外防护的重要保证，封闭的外脚手架为施工操作人员提供安全保障，也是安全文明施工的必须要求。外脚手架的施工质量关系到生命财产安全，是整个施工过程中的重中之重，为此外脚手架的设计合理、使用安全，操作满足规范及进度要求是先决条件。本工程结合施工现场实际情况，按规范和技术要求进行设计和计算，按操作构造要求进行搭设，保证施工安全及工程进度。
本工程采取型钢悬挑扣件式外脚手架，采用型钢作悬挑梁与工程结构梁板锚固，另一端挑出建筑物，悬挑梁作为一个分段搭设高度的脚手架立杆的基础，其水平间距即按脚手架立杆纵距设置挑出侧上开始搭设，悬挑工字钢从6.00米层（即二层）开始挑出，外悬挑跨度为0.9～1.1米，内锚长度为1.2～1.5米，挑梁间距1.5米，在转角及结构外挑部位采取拉、撑、挑结合进行加固处理，挑梁上外架搭设参数：立杆纵距1.5米，横距0.60米，小横杆长度1.0米，出外立杆100mm，离外墙面200mm，大横杆步距1.8米，架体搭设高度6个标准层，最大搭设高度20.0米，钢挑梁压置部位设钢地锚，用直径16mm圆钢制作，第一个离结构边缘300mm，第二个距第一个约600mm，连墙拉结采取钢柔结合，二步三跨布设，其它搭设构造详分步施工要点。
外脚手架的搭设、拆除由我公司的专业施工队伍操作，按规范、安全技术标准、施工组织设计，施工方案及安全技术交底进行施工，满足工程进度、质量需要。
六．外脚手架体系施工计划
6．1工程进度计划
本工程根据进度需要，砼结构施工采取梁、板、柱、墙一次整浇的施工作业方法，在工序上是交叉作业，中间分段分工种验收，最后一次成活， 因此不存在流水作业，内装修由下往上，外装修由上至下，本工程根据结构特点及施工组织能力以一个结构层6天为周期，外装修工序6到8天一个标准层，整个结构施工预计最长为80天，整个外装修预计最长为70天，外脚手架使用时间应在150天左右。
6．2 外脚手架施工劳动力需用计划
工 种
工 序
人 数
时 段
普 工
清理基面、文明施工
10

其它工
穿插配合
8

架子工
外架搭设
30

合计
48

6．3 主要周转架料需用计划
名 称
规 格
单 位
数 量
进场时间
外脚手架钢管
φ48×3.5
吨
200

直角扣件

万颗
3

对接扣件

万颗
0.82

转向扣件

万颗
0.45

工字钢
I16
吨
20

竹跳板
3000*200*50
立方米
150

铁丝
13#
吨
1.2

钢丝绳
3×6
根
400

安全平网
3m×6m
床
1000

安全立网
6m×1.8m
床
4000

安全带

条
30

圆 钢
直径16
吨
5

6．4 主要施工设备需用计划　
序号
设备名称
型号规格
功率
单位
数 量
备 注
1
砂轮机

台
2

2
扳 手

把
30

3
电焊机

台
2

七．施工操作及工艺流程
7．1 材料要求
要严格控制搭设材料质量验收，坚决抵制伪劣产品，所有搭设材料验收选择好，即可组织施工，材料不准乱堆乱放，认真做好落手清，保持施工现场文明标化要求。
1、脚手架杆件
钢管采用高频焊接管，直径Φ4.8cm，壁厚3.5mm，钢管材质Q235，钢管的端部切口平整，禁止使用有明显变形、裂纹和严重锈蚀的钢管。
2、扣件
扣件应使用与钢管管径相配的、符合现行标准规定可锻铸铁扣件，严禁使用加工不合格的扣件。其选用材质、重量符合国家标准，扣口弧度适度，厚度不少于4mm，无裂痕，螺纹无伤痕，螺帽内径与螺丝外径匹配，咬合紧密，扭力达到4.5－5.5kpa。
3、脚手板
使用竹脚手板，厚度为50mm，板宽200mm，长度为3米，竹脚手板两端使用14#镀锌钢丝包头，有扭纹、破裂的木板禁止使用。
4、安全网：安全网选用国家标准定点厂产品，有三证资质、合格证、检验报告、按规范要求验收使用。
5、工字钢：使用国标产品，进场进行验收，合格后方可投入使用。
7．2 人员要求
1、脚手架搭设人员必须是经过国家现行标准《特种作业人员安全技术培训考核管理规定》考核合格的专业架子工。
2、上岗人员应定期体检,体检合格者方可发上岗证
3、搭设脚手架人员必须戴安全帽、安全带、穿防滑鞋。
7．3 搭设构造要求
1、立杆要求：
（1）立柱接头必须采用对接扣件对接，对接应符合下列要求：
立柱上的对接扣件必须交错布置，两个相邻立柱的接头不应设在同步内，两相邻立柱接头在高度方向错开的距离不应小于500mm，且各接头中心距主节点的距离不应大于步距的1/3。
（2）立柱顶端应高出建筑物上皮标高1.5m。
（3）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座下皮100mm的立柱上，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆上方的立柱上。
（4）立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接，同时对接、搭接。搭接长度不应小于1M，应采用不少于2个旋转扣件固定端部，扣件盖板的边缘至杆端距离不应小于100mm。
2、纵向水平杆构造要求：
（1）纵向水平杆设于横向水平杆之下，纵向水平杆用直角扣件扣紧在立柱内侧。
（2）纵向水平杆采用对接扣件连接交错布置，两根相邻纵向水平杆的接头不应设置在同步或同跨内，相邻接头水平方向错开的距离不小于50cm，各接头中心至最近主节点的距离不大于纵距的1/3。
（3）竹、木脚手板在横向水平杆上，间距35cm，用双股18#铅丝不少于三圈扎牢。
（4）防护扶杆采用上下二道，上道高度1.2m，下道高度0.6m，可用对接也可用搭接，搭接长度在1m以上等距离设置3个旋转扣件，端部扣件离钢管边缘距离不小于10cm。
3、横向水平杆构造要求：
（1）横向水平杆应用直角扣件与纵向水平杆锁紧。
（2）主节点处必须设置一根横向水平杆，底排主节点处必须设置二根并排横向水平杆，用直角扣件扣接。
（3）主节点处两个直角扣件的中心距不大于15cm，外伸长度里端离墙20cm，外端离外侧的纵向水平杆15cm，并在同一连续面上保持外端出头在一条线上。
（4）操作层上非主节点处的横向水平杆宜根据支承脚手板的需要等间距设置，最大间距不应大于柱距的1/2。
4、脚手板的构造要求
（1）脚手板一般应设置在三根横向水平杆上，当脚手板长度小于2m时，可采用两根横向水平杆，并应将脚手板两端与其可靠固定，以防倾翻。
（2）脚手板宜采用平铺，也可采用搭接铺设，构造要求应按下图进行。
（3）自顶层操作层的脚手板往下计，宜每隔12m满铺一层脚手板。
5．挡脚板构造要求：
操作层，三排外立杆内设置，高度18cm以上用木板或夹板标色好，铺设应紧贴木跳板设置，底部与木跳板间隙不大于1cm。
6、安全网构造要求：
（1）脚手架外侧用密目式安全网全封闭张挂，环扣逐个扎牢，拼缝严密，底部不准留有缝隙，并张挂在挡脚板里侧。
（2）脚手架首排处四周设置平网伸出长度3米斜撑与墙面成角60度，外沿高于内沿。
（3）平网每隔三层设置一道。
6、剪刀撑构造要求：
（1）剪刀撑设置宽度为5跨，9米内且不小于6米，与地面倾角控制在45度～60度之间，高度为5至7跨，剪刀撑沿外架面连续布置。
（2）剪刀撑斜杆的接长采用搭接。搭接长度为1000 mm，接长管两端面用2个旋转扣件固定，端面扣件盖板的边缘至杆端距离不应大于150mm，同时在杆端与杆端中间的500 mm再增加2个扣接点以增加构架的整体性。
（3）剪刀撑应采用4500mm钢管从地面至脚手顶部全立面覆盖设置，目测要求图形大小一致，杆件挺直，交合高度一致，见下图：

立杆
小横杆
大横杆
安全网
垫块
工字钢
结构板面
附墙拉结
剪刀撑
挡脚板
钢管外脚手架搭设示意

　　　　　　　　　　　　　　　　　　　　　　　连墙件布置点示意图
7、连墙拉结构造要求
（1）连墙件采取两步三跨，均匀呈菱形状布置。
（2）在每层相应剪力墙位置预留A75圆洞。
（3）拉结管材料采用Φ48×3.5钢管，用短钢管穿过预留孔洞用连接拉杆搭接固定，另一头搭接在内外立杆上用直角扣件固定。
（4）连墙件宜靠近主节点设置，偏离主节点的距离不应大于300mm。
（5）连墙件必须从底部第一根纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定。连墙件中的连墙杆宜成水平并垂直于柱、墙面设置，与脚手架连接的一端可稍为下斜，不容许向上抬起。
8．悬挑钢梁：
悬挑钢梁采用I14工字钢，全长不小于3米,对应部位楼面预埋二只Φ16圆钢吊环，间距90 cm，离剪力墙25 cm处预埋第一只,钢吊环底部勾入楼板下皮钢筋中，并焊接或用18#铅丝绑扎牢固。示意图如下：

悬挑钢梁伸出外墙长0.90米，内外比例约为1：1.25，工字钢后端离钢吊环距离不小于10厘米。悬挑梁的二只预埋钢吊环应处于同一直线，并垂直于墙面、楼板。钢梁上焊接Φ8×100钢筋限位，焊缝高度不小于0.4mm，以便立柱直接套在钢管限位脚头内，起稳定作用，其它部位加固详细部构造。
9、构造要求：
在支点之下应设置垫块或对拔楔垫木，以固定钢管并分散支点的集中压力。
7．4 施工准备
1、各单体搭设或拆除前，施工负责人应按施工组织设计中的要求向操作人员和使用人进行交底。
2、搭设前按照相关材料规范要求对钢管、扣件、安全网、竹笆等材料进行验收，不合格的不得使用。
3、对搭设或拆除人员要求经过培训合格并持有有效操作证的人员才能上岗操作。
4、对搭设或拆除过程安排经过培训的监控人员进行连续监控，并作好监控记录。
5、并对油漆剥落的钢管补刷油漆，外脚手钢管应采用红白相间的颜色，以达到文明施工要求。
6、同时根据施工方案先配备立杆、大横杆、小横杆及剪刀撑的长度。在基础施工完成后，进行搭设外架部分的地基清理，并根据施工方案确定的尺寸弹出外架的尺寸线。在外架搭设前联系好质量符合要求的木脚下手板、安全网等防护材料的供应商。
7．5 外脚手架的搭设
7.5.1脚手架搭设人员必须经市劳动部门专业培训合格，持有效证件人员，严禁安排无证人员操作。架子班在搭设第一步起步工作时应集体配合，合理分工，不应单独操作，在布置立杆时必须严格均匀设置，尽可能间距平均，在设置大横杆与小横杆时要保证水平状态（可根据搭设总尺寸标准样杆），避免立杆间距大小不一致。
搭设人员并应及时了解施工与脚手构造要求，便于合理调整（如井架、阳台位置等），施工员应交底清楚具体尺寸。架子班在搭设工程作业时必须逐根对里外立杆沿结构一周校通，水平一致，间距一致后，再搭设第二步。
7.5.2钢梁式外悬挑架
本工程采取悬挑架，从二层（即6米层）开始平挑，最大搭设高度20.0米。预埋地锚环—安装钢挑梁—立杆—纵向水平杆—横向水平杆—连墙拉结—剪刀撑—搁楞—护栏杆—竹跳板—安全网张挂—隔离措施。
（1）在楼面结构层上按设计的地锚环做法、平面位置等预埋地锚环，注意阳台、挑板、转角处等加固部位的构造。
（2）安装钢挑梁：按设计平面位置及挑梁长度，外挑距离等进行操作应避开结构受力钢筋、管线等部位，并增设洞口模板盒，以便使钢挑梁能在外架使用完后取出进行周转，洞口在装修施工时用同标号膨胀砼封闭钢挑梁与地锚环采取钢性连接或用木楔卡死。
（3）对转角部位、外挑等部位按细部构造做法进行加固。
（4）按图示搭设悬挑架的扣件式钢管脚手架。
（5）施工上层挑架首步时，下层架体不得拆除。
（6）从一个角或跨中立外架的立杆和纵向扫地杆，采用横向扫地杆临时固定，开始竖立杆时不少于三根，立杆纵距1.5米，立杆横距0.6米，内立杆离墙面250mm，扫地杆离钢梁150mm，立杆和大横杆要长短搭配，接头位置错开。
（7）横杆安装步距为1.5米，并适合结构施工操作尺寸需要，最大不超过1.8米，小横杆长度1.35米，内离墙面150mm，从外立杆伸出100mm，施工二步横杆以上时，需增加临时抛撑，在连墙件拉结好后方可拆除。大横杆置于立杆内侧，并用直角扣件与立杆连接，小横杆置于大横杆上，并用直角扣件与大横杆连接，主节点必须设一道小横杆，小横杆的纵向排距应小于1/2立杆纵距。
（8）在搭设一步高后进行立杆和大横杆校正调直。立杆应用线锤校正其垂直度，大横杆应拉线调直并校正水平。二步横杆以上必须加临时抛撑固定，随后铺设底临时脚手板和挡板，每搭设一步高按施工需要脚手板向上铺设一次。
（9）安装连墙件：当立杆搭设到连墙位置时，将短钢管穿过预留洞口，然后用钢管将短钢管与结构一起固定，然后将连墙拉杆与内、外立杆用直角扣件锁紧。拉结位置根据结构及要求进行设置。
（10）立杆接长采用对接扣件，杆顶超出施工楼面不大于两步距，高度最多搭设到三步以上开始按要求设置剪刀撑，位置与水平、垂直跨数，与地面角度、搭接位置、长度应符合规范要求。
（11）在施工作业层铺设脚下手板，脚手板并排五块满铺置于小横杆上，每块板两头用13镀锌铁丝绑两道，脚手板的搭接，摆放按规范及构造要求操作。在作业层需铺设挡脚板，与外立杆绑扎牢固，防护栏杆1.2高设置一道，0.6米高设置一道。
（12）安设安全网：安全立网采用1.8m×6m，放置于大横杆及立杆外侧，上、中、下与大横杆及立网间搭接用16#铁丝@300mm绑接牢固，平网为3m×6m，与大横杆用13#铁丝@300mm绑接牢固，并每隔两立杆在网底加钢管斜撑以增加抗冲击能力。立网周圈沿外架全高设置，平网每三层设置一道，外架底层必须设置平网。所有绑扎头必须朝向架外，以免挂烂衣服或伤人
（13）底层的隔离，防护通道，上人马道，转料平台及与塔吊、门架、结构转角处构造详细部构造做法。
（14）防雷措施：外架转角处焊φ8圆钢作跨接线，结构的防雷引下线外侧焊接预埋铁，通过预埋铁用圆钢与外架相连。
（15）洞口、临边等防护见细部构造
7．6 特殊部位构造
1、在阳台部位、90˚角转角部位增加斜拉钢丝绳，增强悬挑梁刚度：
在阳台部位、90˚角转角部位的特殊情况，采取在悬挑梁上部混凝土墙（柱、梁）面预埋钩吊以斜拉钢丝绳拉起悬挑梁，增强悬挑梁刚度。详见下图：

7．7 外脚手架的拆除
1、脚手架拆除前应由工程负责人召集有关人员对工程进行全面检查，确认建筑物已施工完毕后方可拆除。
2、拆除脚手架应在项目部工作例会上提出，经项目经理批准后，（书面报告，书面批准）即行施工。
3、拆除前应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合安全要求，经安全主管部门批准后可实施拆除。
4、拆除施工前由项目安全员对拆除施工人员进行上岗验证，安全操作技术交底，由施工班组指派经培训合格人员进行现场监护，设计警戒区，广泛宣传，做到各施工班组人员人人皆知。
5、拆除前应清除脚手架上杂物及地面障碍物。
6、拆除施工应顺序进行，先搭后拆，后搭的先拆，同步同时下拆，禁止拆除高低跳，拆除作业中，同步做好临边洞口防护，发现问题及时报告安全员或项目部，应停止施工，现场派人监护，待项目部有处理措施后再行施工。
7、拆除顺序按一步一清的原则依次进行，严禁上下同时进行拆除作业
8、拆除施工工艺流程
高处安全网－踢脚板－扶手杆－踢脚杆－竹笆－杆－小横杆－处理拉结（设置好下部临时拉结）－斜撑杆－内侧隔离网－同步对临边洞口安全围护－一圈圈顺序下拆－钢管、扣件、竹笆、绿网（人力转运或吊运至地面）－整个拆除施工必须做好产品保护工作－地面材料及时外运
9、拆下的材料禁止高处往低处抛掷，要做到一杆杆一件件相互转至地面，或集中放置，吊至地面。
10、统一指挥、上下呼应、动作协调，当解开与另一个人有关的结扣时应先告知对方，以防坠落。
11、拆除作业时至少2人（或3人）一组配合，如拆除大横杆时先拆除中间扣件，后二人站在两端头手握杆端同时拆除端头扣件拆下大横杆，一人为主，将大横杆顺至建筑物室内地面，室内设专人接杆。
12、拆除作业区设置地面危险区域，危险区域设置围挡及明显标志，并有专人看护。
13、脚手架拆至下部最下根立杆高度，先在适当位置搭设临时抛撑，后拆连墙件。
14、操作人员的安全带应系于非拆除件上，并做到高挂低用。
15、所有的连墙件应随脚手架逐层拆除、严禁先将连墙件整层或数层拆除后再拆除脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。
16、运至地面的构配件应及时检查整修与保养，并按品种、规格随时堆码存放。
7．8 检查验收
1、检查架手架构配件材料质量是否满足规范和设计要求
以现有的规范标准及JGJ 130-2001的允许偏差规定。
2、检查脚手架及其地基
应在下列情况下应进行查检与验收，检查验收应根据施工组织设计，施工方案，技术交底文件及定期检查项目
1）基础完工后及脚下手架搭设前
2）操作层上施加荷载前
3）每搭设完10M高度后
4）达到设计高度后
5）脚手架的质量必须通过验收方能投入使用.
6）在六级风与大雨后
7）寒冷地区开冻后
8）停用超过一个月，复工前。
定期检查的项目及内容如下：
1）各主节点处诸杆件安装，连墙件、支撑，门洞等构造是否符合施工组织设计要求。
2）地基是否积水，底座是否松动，立杆是否悬空。
3）扣件螺栓是否松动。
4）脚手架的沉降与垂直度允许偏差是否符合规范的要求。
5）安全防护措施是否符合要求
6）是否超载
3、其它地方规定应检查及验收的项目
4、严格按建筑施工安全检查标准（JGJ59-99）要求进行检查验收。
5、脚手架搭设要求及允许偏差见下表
项次
项目
技术要求
容许偏差
示意图
检查方法及工具

1
立杆垂直度
最后验收垂直度
H/200
±100mm

用经纬仪或吊线和卷尺
搭设中检查垂直度偏差的高度

不同设计高度H时允许偏差
80
60
40
20
H=2m
H=10m
H=20m
H=30m

±7
±13
±25
±38
±7
±17
±34
±50
±7
±25
±50
±100
±7
±50
±100
2
间距
步距偏差

±20

钢卷尺
柱距偏差

±50

排距偏差

±20

3
纵向平杆高差
一根杆的两端

±20

水平仪或水平尺
同跨内、外纵向水平杆高差

±10

4
双排脚手架横向平杆外伸长度偏差
外伸500mm
±50

钢卷尺
5
扣件安装
主接点处各扣件距主接点的距离
a≤150

钢卷尺
同步立柱上两个相邻对接扣件的高差
≤500

钢卷尺
6

立柱上的对接扣件距主接点的距离
≤h/3

纵向水平杆上的对接扣件距主接点的距离
≤L/3

7
扣件螺栓拧紧力矩值
40~65N.m

扭力扳手
8
剪刀撑斜杆与地面的倾角
45~60度

角尺
a
a
a
2a
9
脚手板外伸长度
对接
100<A≦150
2A≦300

卷尺
搭接
A≥100

卷尺
6、扣件连接质量检查：
扣件紧固质量用扭力扳手检查，抽样按随机均布的原则检查数量和标准见下表，不合格者必须重新紧固。
项次
检查项目
安装扣件个数
抽检个数
合格判定数（A0）
不合格判定数（R0）
1
连接立杆与纵横向平杆剪刀撑的扣件；接长立杆、纵向平杆或剪刀撑扣件
91~150
151~280
280~500
501~1200
1201~3200
8
13
20
32
50
1
1
2
3
5
2
2
3
4
6
2
连接横向平杆与纵向平杆的扣件
91~150
151~280
280~500
501~1200
1201~3200
8
13
20
32
50
2
3
5
7
10
3
4
6
8
11

八．安全管理
1、外脚手架的搭设和拆除工作必须由持有效操作证的操作工完成，且搭设和拆除前必须严格进行安全技术交底，交底资料由被交底人亲笔签名存档。
2、搭拆脚手架人员必须戴戴安全帽、系安全带、穿防滑鞋。
3、外脚手架的搭设必须严格按照设计及规范要求，完工后按三步验收，通知有关部门进行验收、整改—→移交使用—→挂牌手续，检查合格后方可投入使用。
4、脚手架未搭设完毕，非架子工一律不准上架操作。
5、操作层上的施工荷载应符合设计要求，不得超载，不得将模板支撑、缆风绳、泵送砼及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。
6、作业层每m2架面上的施工荷载(人员、材料、机具)不得超过3KN/m2,在架板上堆放材料不得超过以上限值，且应码放整齐稳固，不能影响施工操作和人员通行，严禁在架子上奔跑、退行或倒退拉车。
7、作业人员在架上的最大作业高度以可以进行正常操作为度，禁止在架板上加垫器物或单块脚手板以增加高度。
8、在作业中禁止随意拆除脚手架基本构架杆件、整体性杆件、连接紧固件以及连墙件。确因操作需要临时拆除时，必须征得主管人员同意，采取相应的弥补措施，并在作业完毕后及时恢复。
10、工人在架上作业应注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物。严禁在架上嬉闹和坐在栏杆上等不安全的地方休息。
11、每班工人上架作业时，应先检查有无影响安全作业的问题存在，在排除和解决后方可开始作业，在作业中发现不安全的情况和迹象应立即停止作业，进行检查解决以后才能恢复正常作业。发现异常情况应立即通知架上所有人员撤离。
12、人员上下脚手架必须走设安全防护的出入通道，严禁攀缘脚手架上下。
13、在每步架的作业完成后，必须将架上剩余材料物品移至上步架或室内，每日收工前应清理架面。在作业期间及时清理落入安全网内的材料和物品。任何时候严禁架上向下抛掷物品和倾倒垃圾。
14、作业层高度超过2.5m时，在其外边缘必须设置挡护高度大于1.1m的栏杆和脚手板，且栏杆间的净高应小于0.5m；
15、脚手架的周边均应满挂密目安全网，密目安全网悬挂于外排立杆的内侧，安全网必须拉展、拉紧、绷直；
15、上下脚手架的梯道均应设置扶手、栏杆或其他防护措施并清除通道中的障碍，确保人员上下的安全；
16、防火：脚手架内施工实行动火申请及监护制度，对施工人员尤其是电焊工进行安全防火教育，气温干燥时，应定时淋水，出入走道口应悬挂一定数量的灭火器。
17、防雷外架转角处均焊8圆钢作跨接线，在框架柱的防雷引下线处焊接预埋铁，通过预埋铁用圆钢连接外架。每层每处防雷引下线预埋铁均不少于1根，经常派人检查，保证各连接点焊接牢固。
18、外脚手架在使用过程中必须定期检查，检查周期不超过1星期，对存在安全隐患的部位必须立即整改。
19、外脚手架上不应垂直交叉作业，必须立体交叉作业时必须采取可靠的防护措施，并进行安全监护，确保垂直交叉作业的安全。
20、外脚手架在搭拆过程中设置安全警戒区，在场地范围周边实行安全围档，指派专人负责监护，监护人不准擅自离岗，有事应请示安全员，待替补人到位才能离岗。
21、吊运材料，应该做到事先与塔吊指挥人员协调好，材料要均匀放置，捆绑牢固，两点水平起吊，把杆回转半径内禁止停留人员，大风或雷雨天气，禁止作业，要设立上、下指挥制度，缺一不准吊物。
23、对脚手架施工区域内的其他施工人员，通过项目部协调避开危险区，防止事故。
24、立杆沉陷或悬空连接松动，架子歪斜，杆件变形等上述问题解决以前暂停在脚手架上施工。
25、架子工在作业时必须严格遵守安全生产纪律和架子工操作规程及有关规定、规范。
26、冬季施工要勤防滑到，严禁穿硬底鞋、拖鞋操作。
27、遇台风季节，架子工应及时对薄弱环节加固防范，尤其对拉结、维护设施重点检查，日常负责整改。
28、脚手架遇井架断面应做好封头，出口处脚手应挑空，加足八字斜支撑，并设防护棚，拆除脚手时应封死，设好警告牌，派人看护。
29、建立完善的验收和检查制度。搭设好的外架在验收合格后方能投入使用，并要挂上验收合格牌。同时对外架应进行定期和不定期的检查，并安排专人对架体进行护理，清理架体上的零星材料，检查各连接点是否有转动。
30、每日由架子班指派专人巡查，及时做好维修保养工作。
31、若阳台参与受力则与多数部位一样是可行的：将阳台板下模板支撑维持较长时间不拆除且将其用钢管斜撑加固，同时阳台处型钢用钢丝绳拉在主体墙（梁）上，阳台比室内结构低5CM处用成型方木支垫起来。

九、应急救援预案
(1)目的：
为了贯彻实施“安全第一预防为主”的安全方针，高度超过24m落地式扣件钢管脚手架工程应根据本方案第 3条“危险源识别与监控措施”采取相应的预防措施及救援方案，提高整个项目部对事故的整体应急能力，确保发生意外事故时能有序地应急指挥，有效地保护员工的生命、企业财产的安全，保护生态环境和资源，把事故降低到最小程度。
(2)应急领导小组
此危险性较大的脚手架工程施工前成立了专门的应急领导小组来确保发生意外事故时能有序地应急指挥。
应急领导小组由组长、副组长、成员等构成。
组长：王静（13594058285）
副组长：谢刚伟（13508396178）
组员：汪世波（15923688846）、金二（15213166050）、
陈智（18623343530）、叶茂（13509407680）。
(3)应急领导小组职责
1)领导各单位应急小组的培训和演习工作提高其应变能力。
2)当施工现场发生突发事件时负责救险的人员、器材、车辆、通信联络和组织措挥协调。
3)负责配备好各种应急物资和消防器材、救生设备和其他应急设备。
4)发生事故要及时赶到现场组织指挥，控制事故的扩大和连续发生，并迅速向上级机构报告。
5)负责组织抢险、疏散、救助及通信联络。
6)组织应急检查：保证现场道路畅通，对危险性大的施工项目应与当地医院取得联系，做好救护准备。
(4)应急反应预案
1)事故报告程序
事故发生后，作业人员、班组长、现场负责人、项目部安全主管领导应逐级上报，并联络报警，组织急救。
2)事故报告
事故发生后应逐级上报，一般为现场事故知情人员、作业队、班组安全员、施工单位专职安全员。发生重大事故 (包括人员死亡、重伤及财产损失等严重事故)时应立即向上级领导汇报，并在24小时内向上级主管部门作出书面报告。
3)现场事故应急处理
危险性较大的脚手架工程施工过程中可能发生的事故主要有：机具伤人、火灾事故、雷击触电事故、高温中暑、中毒窒息、高空坠落、落物伤人等事故。
(A)火灾事故应急处理
①及时报警、组织扑救：当火灾发生时，当事人或周围发现者应立即拨打119，并说明火灾位置和简要情况。同时报告给值班人员和义务消防队进行扑救。
②集中力量控制火势：根据工地情况，利用周围消防设施对可燃物的性质、数量、火势、燃烧速度及范围作出正确判断，迅速进行灭火。
③消灭飞火：组织人力密切监视未燃尽飞火，防止造成新的火源。
④疏散物资：安排人力、物力对没被损坏的物品进行疏散，减少损失，防止火势蔓延。
⑤注意人身安全：在扑救过程中防止自身及周围人员的重新伤害。
⑥积极抢救被因人员：由熟悉情况的人员做向导，积极寻找失落遇难的人员。 ⑦配合好消防人员，最终将火扑灭。
(B)触电事故应急处理
①立即切断电源；用干燥的木棒、竹竿等绝缘工具将电线挑开，放置适当位置，以防再次触电。
②伤员被救后应迅速观察其呼吸、心跳情况。必要时可采取人工呼吸、心脏挤压术。
③在处理电击时还应注意有无其他损伤而作相应的处理。
④局部电击时应对伤员进行早期清创处理，创面宜暴露，不宜包扎。由电击而发生内部组织坏死时必须注射破伤风抗菌素。
(G)高温中暑的应急处理
