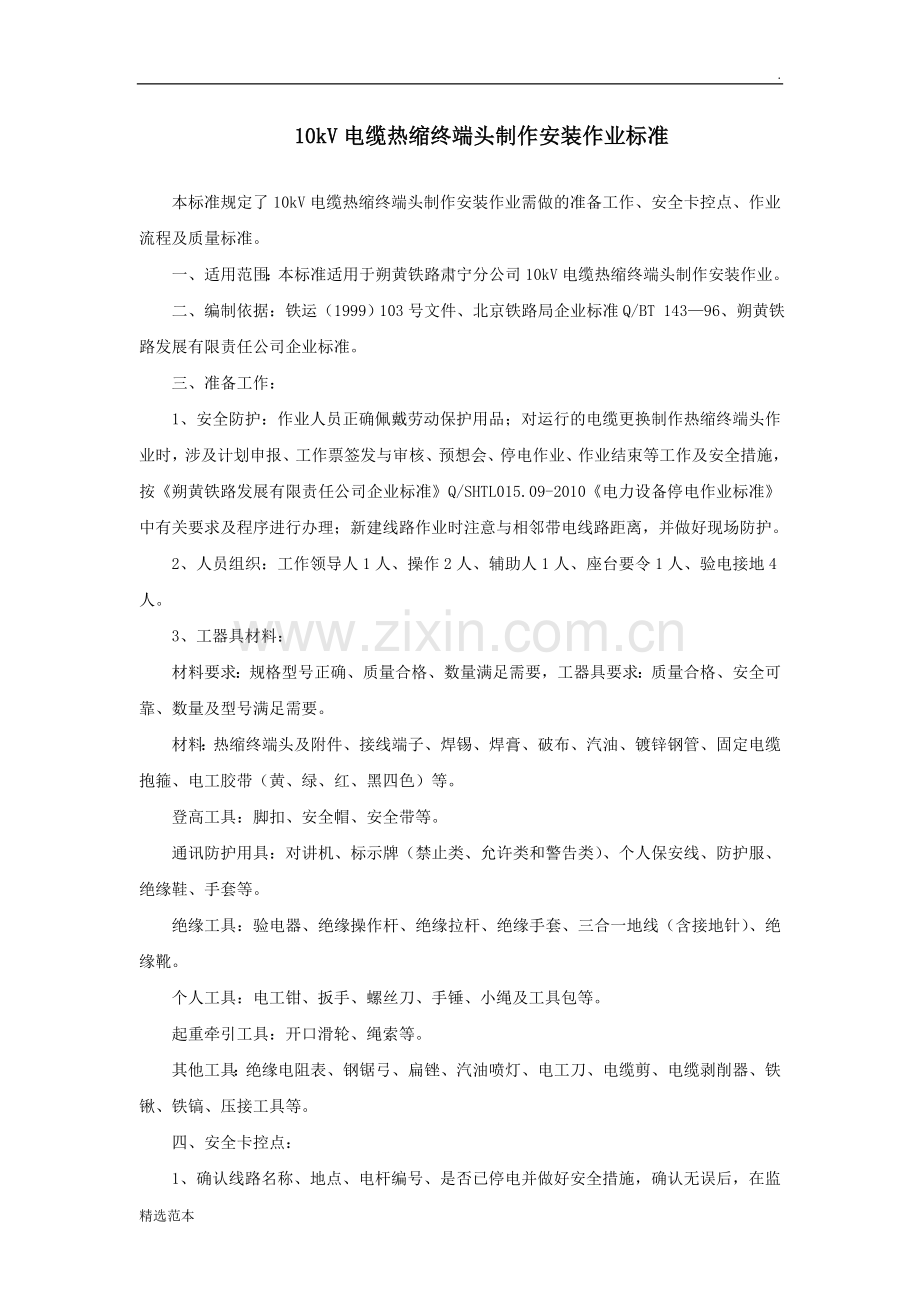

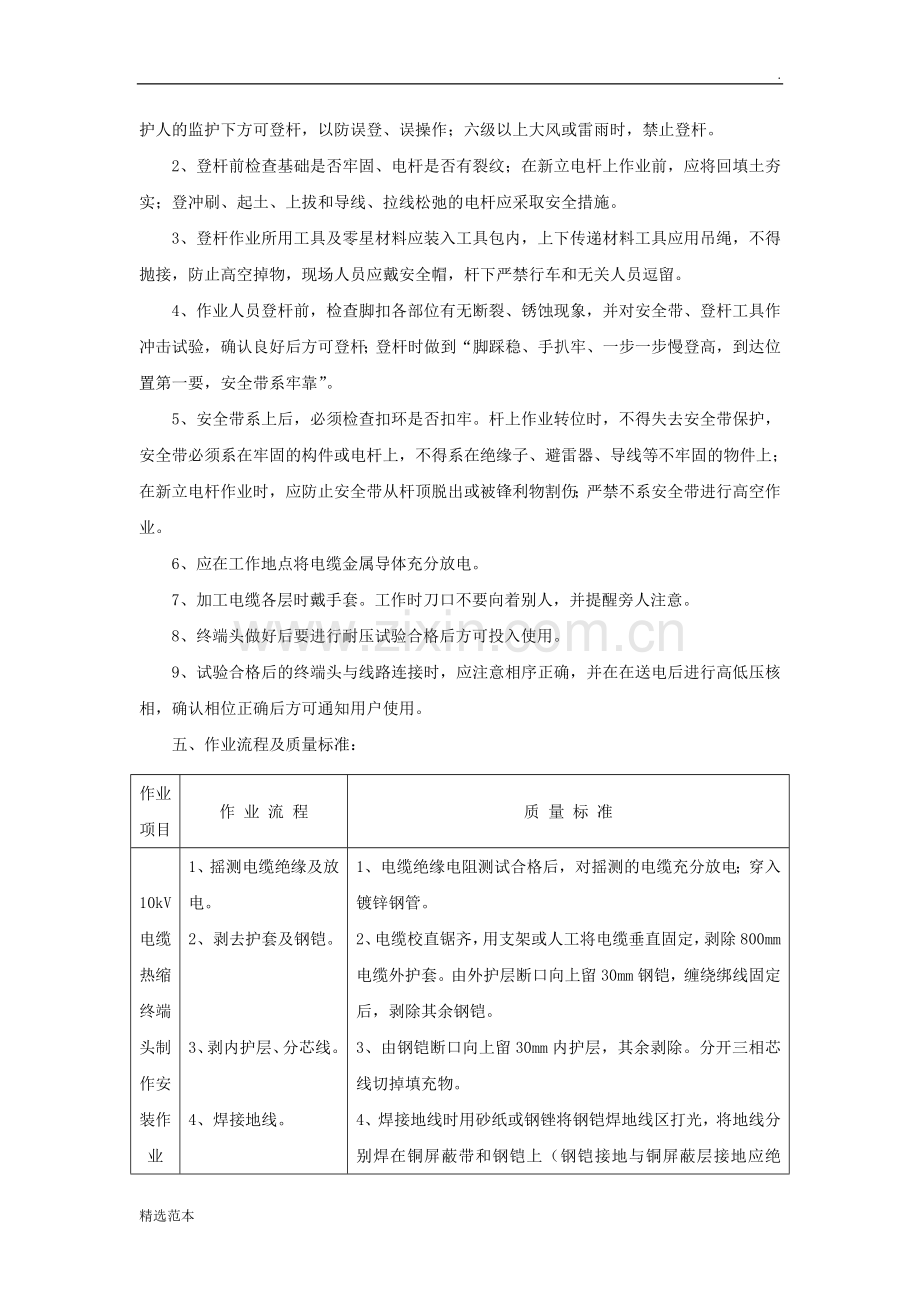

.10kV电缆热缩终端头制作安装作业标准本标准规定了10kV电缆热缩终端头制作安装作业需做的准备工作、安全卡控点、作业流程及质量标准。一、适用范围：本标准适用于朔黄铁路肃宁分公司10kV电缆热缩终端头制作安装作业。二、编制依据：铁运（1999）103号文件、北京铁路局企业标准Q/BT 14396、朔黄铁路发展有限责任公司企业标准。三、准备工作：1、安全防护：作业人员正确佩戴劳动保护用品；对运行的电缆更换制作热缩终端头作业时，涉及计划申报、工作票签发与审核、预想会、停电作业、作业结束等工作及安全措施，按朔黄铁路发展有限责任公司企业标准Q/SHTL015.09-2010电力设备停电作业标准中有关要求及程序进行办理；新建线路作业时注意与相邻带电线路距离，并做好现场防护。2、人员组织：工作领导人1人、操作2人、辅助人1人、座台要令1人、验电接地4人。3、工器具材料：材料要求：规格型号正确、质量合格、数量满足需要，工器具要求：质量合格、安全可靠、数量及型号满足需要。材料：热缩终端头及附件、接线端子、焊锡、焊膏、破布、汽油、镀锌钢管、固定电缆抱箍、电工胶带（黄、绿、红、黑四色）等。登高工具：脚扣、安全帽、安全带等。通讯防护用具：对讲机、标示牌（禁止类、允许类和警告类）、个人保安线、防护服、绝缘鞋、手套等。绝缘工具：验电器、绝缘操作杆、绝缘拉杆、绝缘手套、三合一地线（含接地针）、绝缘靴。个人工具：电工钳、扳手、螺丝刀、手锤、小绳及工具包等。起重牵引工具：开口滑轮、绳索等。其他工具：绝缘电阻表、钢锯弓、扁锉、汽油喷灯、电工刀、电缆剪、电缆剥削器、铁锹、铁镐、压接工具等。四、安全卡控点：1、确认线路名称、地点、电杆编号、是否已停电并做好安全措施，确认无误后，在监护人的监护下方可登杆，以防误登、误操作；六级以上大风或雷雨时，禁止登杆。2、登杆前检查基础是否牢固、电杆是否有裂纹；在新立电杆上作业前，应将回填土夯实；登冲刷、起土、上拔和导线、拉线松弛的电杆应采取安全措施。3、登杆作业所用工具及零星材料应装入工具包内，上下传递材料工具应用吊绳，不得抛接，防止高空掉物，现场人员应戴安全帽，杆下严禁行车和无关人员逗留。4、作业人员登杆前，检查脚扣各部位有无断裂、锈蚀现象，并对安全带、登杆工具作冲击试验，确认良好后方可登杆；登杆时做到“脚踩稳、手扒牢、一步一步慢登高，到达位置第一要，安全带系牢靠”。5、安全带系上后，必须检查扣环是否扣牢。杆上作业转位时，不得失去安全带保护，安全带必须系在牢固的构件或电杆上，不得系在绝缘子、避雷器、导线等不牢固的物件上；在新立电杆作业时，应防止安全带从杆顶脱出或被锋利物割伤；严禁不系安全带进行高空作业。6、应在工作地点将电缆金属导体充分放电。7、加工电缆各层时戴手套。工作时刀口不要向着别人，并提醒旁人注意。8、终端头做好后要进行耐压试验合格后方可投入使用。9、试验合格后的终端头与线路连接时，应注意相序正确，并在在送电后进行高低压核相，确认相位正确后方可通知用户使用。五、作业流程及质量标准：作业项目作 业 流 程质 量 标 准10kV电缆热缩终端头制作安装作业10kV电缆热缩终端头制作安装作业1、摇测电缆绝缘及放电。2、剥去护套及钢铠。3、剥内护层、分芯线。4、焊接地线。5、包绕填充胶和密封胶。6、固定三芯分支套。7、剥铜屏蔽层、半导体层、缠绕应力疏散胶。8、固定应力管、压接端子。9、包绝缘密封胶。10、固定绝缘管。11、固定密封管和相色管。12、（户外头）固定伞裙。13、试验。14、安装电缆终端、恢复现场。1、电缆绝缘电阻测试合格后，对摇测的电缆充分放电；穿入镀锌钢管。2、电缆校直锯齐，用支架或人工将电缆垂直固定，剥除800mm电缆外护套。由外护层断口向上留30mm钢铠，缠绕绑线固定后，剥除其余钢铠。3、由钢铠断口向上留30mm内护层，其余剥除。分开三相芯线切掉填充物。4、焊接地线时用砂纸或钢锉将钢铠焊地线区打光，将地线分别焊在铜屏蔽带和钢铠上（钢铠接地与铜屏蔽层接地应绝缘）。5、包绕填充胶和密封胶时在三叉根部包绕填充胶，形似撖榄状，最大直径大于电缆外径约15mm钢铠焊地线区应包在填充胶内。清洁外护套切口处后缠绕密封胶。6、将三芯分支套套入三叉根部，往下压紧，由分支套根部向两端加热固定。7、从分支套指端向上留取30mm铜屏蔽层，其余剥除；再向上留取30mm半导体层，其余剥除；清理绝缘表面残留的半导体碎颗粒。将应力疏散胶拉薄，缠绕在半导体层和绝缘层交接处，把余斜坡填平，各搭接5-10mm。8、将应力控制管套入各相，搭接20mm铜屏蔽，加热固定；在芯线端部剥去绝缘层，长度为端子孔深加5mm，端部削成“铅笔头”状接端子。9、在三芯支套指端包密胶，用密封胶填平金属端子压接处和线芯绝缘连处，密封胶应搭接端子和线芯绝缘各10mm。10、在绝缘层表面涂硅脂膏，将绝缘管套至三叉根部，从下往上加热固定。11、将密封管套在端子接管部位，加热固定。将相色管分别套在相应芯线上，加热固定。12、将三孔伞裙套入，在距三叉口100mm处加热固定；再依次套入单孔伞裙，每相两个，间距约为150mm，加热固定。13、进行主绝缘的绝缘电阻和交流耐压试验，采用5000V兆欧表进行主绝缘的绝缘电阻试验。14、安装固定电缆抱箍；将试验合格的电缆固定在杆上，多余量电缆在杆下盘圈埋设，埋深不低于0.8M，固定镀锌钢管，钢管埋入地下不低于0.2M；将终端头与架空线路相相连，两接线端子接触面应打磨并涂电力复合脂，连接螺栓上涂凡士林；安装埋设各类标识；清理现场，保证现场无遗留物。达到工完、场清、料净；拆除安全措施。精选范本
