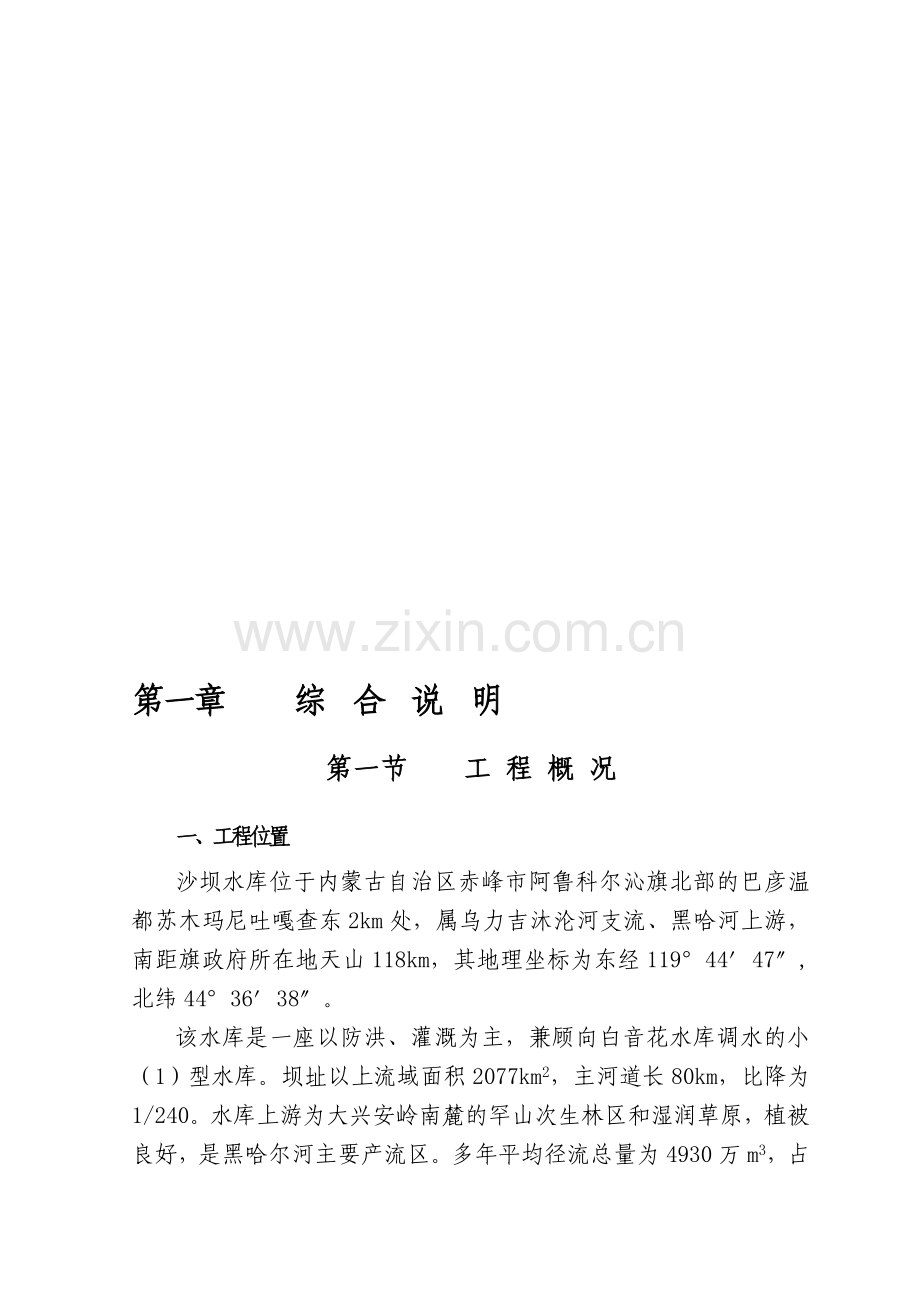

第一章 综 合 说 明
第一节 工 程 概 况
一、工程位置
沙坝水库位于内蒙古自治区赤峰市阿鲁科尔沁旗北部的巴彦温都苏木玛尼吐嘎查东2km处，属乌力吉沐沦河支流、黑哈河上游，南距旗政府所在地天山118km，其地理坐标为东经119°44′47″,北纬44°36′38″。
该水库是一座以防洪、灌溉为主，兼顾向白音花水库调水的小（1）型水库。坝址以上流域面积2077km2，主河道长80km，比降为1/240。水库上游为大兴安岭南麓的罕山次生林区和湿润草原，植被良好，是黑哈尔河主要产流区。多年平均径流总量为4930万m3，占黑哈尔河全流域的49%、站全旗的38%。多年平均降雨量为403mm，多年平均蒸发量为2067mm。

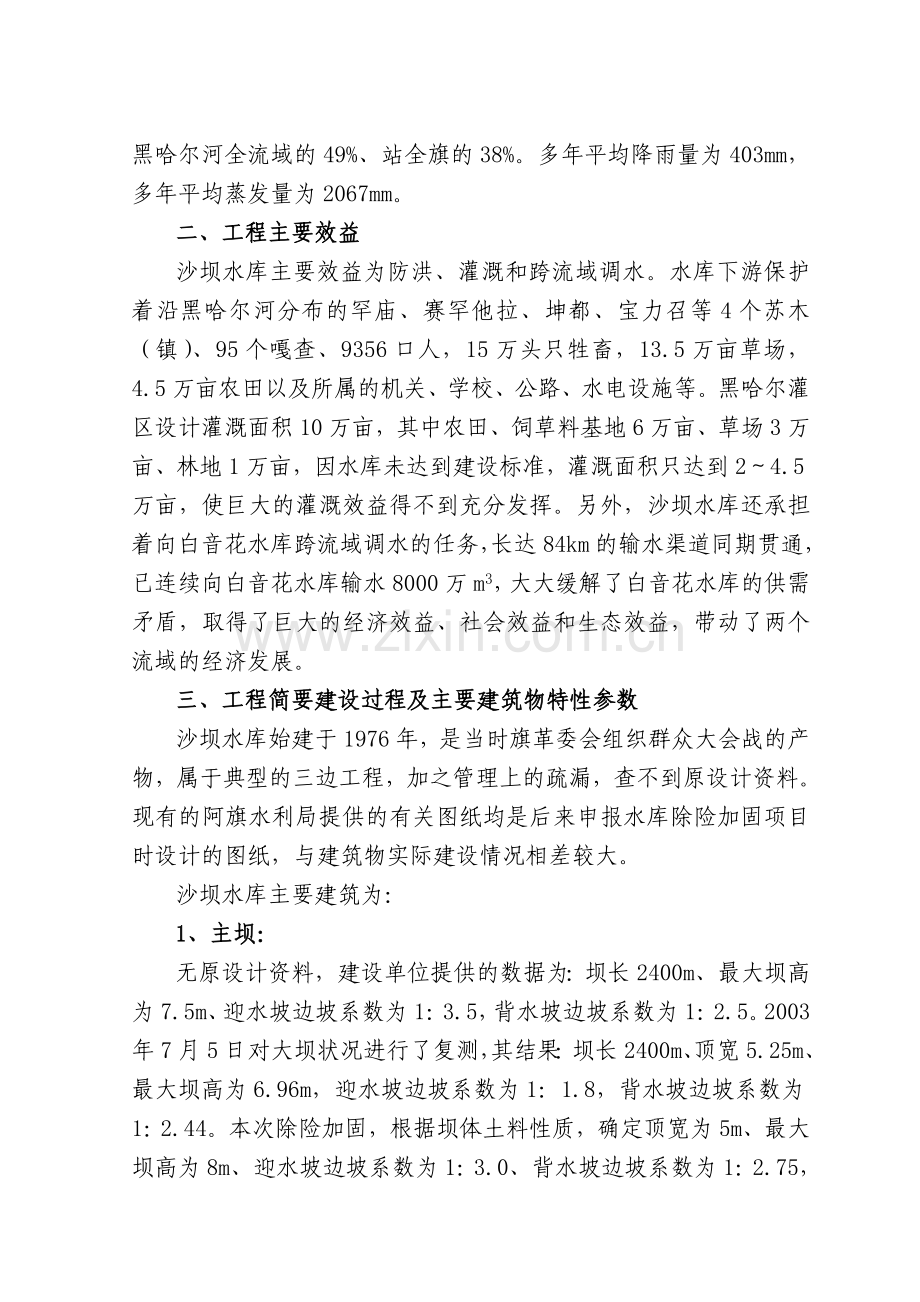

二、工程主要效益
沙坝水库主要效益为防洪、灌溉和跨流域调水。水库下游保护着沿黑哈尔河分布的罕庙、赛罕他拉、坤都、宝力召等4个苏木（镇）、95个嘎查、9356口人，15万头只牲畜，13.5万亩草场，4.5万亩农田以及所属的机关、学校、公路、水电设施等。黑哈尔灌区设计灌溉面积10万亩，其中农田、饲草料基地6万亩、草场3万亩、林地1万亩，因水库未达到建设标准，灌溉面积只达到2～4.5万亩，使巨大的灌溉效益得不到充分发挥。另外，沙坝水库还承担着向白音花水库跨流域调水的任务，长达84km的输水渠道同期贯通，已连续向白音花水库输水8000万m3，大大缓解了白音花水库的供需矛盾，取得了巨大的经济效益、社会效益和生态效益，带动了两个流域的经济发展。
三、工程简要建设过程及主要建筑物特性参数
沙坝水库始建于1976年，是当时旗革委会组织群众大会战的产物，属于典型的三边工程，加之管理上的疏漏，查不到原设计资料。现有的阿旗水利局提供的有关图纸均是后来申报水库除险加固项目时设计的图纸，与建筑物实际建设情况相差较大。
沙坝水库主要建筑为：
1、主坝：
无原设计资料，建设单位提供的数据为：坝长2400m、最大坝高为7.5m、迎水坡边坡系数为1：3.5，背水坡边坡系数为1：2.5。2003年7月5日对大坝状况进行了复测，其结果：坝长2400m、顶宽5.25m、最大坝高为6.96m，迎水坡边坡系数为1：1.8，背水坡边坡系数为1：2.44。本次除险加固，根据坝体土料性质，确定顶宽为5m、最大坝高为8m、迎水坡边坡系数为1：3.0、背水坡边坡系数为1：2.75，坝顶设防浪墙。
2、输水洞：
两孔，孔口尺寸为1.6×1.8m，设计输水流量为20m3/s，本次除险加固将维修输水洞进口，新建启闭室、更换起闭机与闸门。
3、副坝：
副坝为98年大洪水以后重建。长200m、顶宽4.8m、迎水坡1：2.5、背水坡1：2.0，平均坝高5.5m，结构尺寸与设计值相符。坝后设排水体，其尺寸为：顶宽2.6m，底宽9.6m，高2m。此次除险加固，将原坝高调整与主坝相同高度，边坡系数与主坝相同，坝顶设防浪墙。
4、溢洪道：
溢洪道底高程为556.50m。比坝顶高程低2.0m，堰顶顺水流宽8m，消力池长7m，堰顶与消力池间由8m长、1：4陡坡相连，后设消力坎，坎高0.8m，经5m过度段后至下游河道。溢洪道宽度为15m。大坝安全鉴定时，设计单位采用白音他拉水文站41年洪水资料，验算溢洪道过流能力仅为10年一遇，满足不了泄洪要求。本次除险加固确定溢洪道宽度为28.5m，分3孔，每孔宽度为9.5m。
据估算：沙坝水库的修建共动用土石方26万m3，动用人工近30万人，出动车辆约5万辆次，未用国家一分钱投资，全部由群众投工、投劳、投料解决，只是98年大水以后恢复冲毁的副坝及建设溢洪道。国家投资了66万元，其余仍由地方和群众投工、投劳、出资建设。水库建成后虽因建设质量差影响了效益的充分发挥，但仍能每年向白音花水库输水400万m3，并使得下游近2～4.5万亩饲草料基地得以灌溉。所以其效益还是明显的。
按《规范规定》，小（1）型水库，坝高在15m以下的应按平原海滨区考虑，设计洪水标准应为20年一遇，校核洪水标准应为100年一遇，工程等级为Ⅳ级，主要建筑物为4级，次要建筑物为5级。设计安全超高为0.5m，校核洪水位安全加高应为0.3m。
四、除险加固的缘由：
由于沙那水库存在较严重的工程质量问题，且已带病运行多年，现已显现出明显的病险状态。为此，阿旗水利局委托设计单位对沙坝水库进行了安全鉴定，并按规定提交了各项报告。经赤峰市水利局、内蒙古自治区水利厅和水利部大坝安全管理中心的三级审核，确定沙坝水库为三类坝，需进行除险加固，以缓解该地区的防洪压力，减轻洪灾造成的损失。
经初步计算评估，水库一旦垮坝，将造成965万元的直接经济损失，使原有的近4万亩农田失去灌溉能力，直接影响该地区的经济发展。所以，对沙坝水库进行除险加固是十分必要的。
受阿鲁科尔沁旗水利局委托，我公司承担了沙坝水库除险加固设计工作。该设计自2003年8月20日开始，9月20日结束。历时一个月，完成工程勘测、设计、概算及初步设计报告编制等诸项工作。
五、初步设计修正与补充
2003年12月19～20日水利部松辽水利委员会对沙坝水库除险的边坡、放浪墙结构型式、溢洪道消能方式等进行了修改，补充了洪水调度原则，详细的进行了渗流计算，论证了防渗设计的可行性，提出了修改后的初步设计报告。
六、设计依据
1、《关于沙坝水库三类坝安全鉴定成果的核查意见》
2、《松辽委关于赤峰市阿鲁科尔沁旗沙坝水库除险加固工程初步设计复核意见》
3、《防洪标准》（GB50201-94）
4、《水利水电工程泥沙设计规范》（DL/T5089-1999）
5、《碾压式土石坝设计规范》（SL247-2001）
6、《小型水利水电工程碾压式土石坝设计导则》（SL189-96）
7、《溢洪道设计规范》（SL253-2000）
8、《水工混凝土结构设计规范》（SL/T191-95）
9、《水利水电工程钢闸门设计规范》（SL-74-95）
10、《水利水电工程环境影响评价规范》（SDJ302-88）
11、《水库工程管理设计规范》（SL106-1996）
12、《碾压式土坝施工规范》（DL/T5129-2001）
13、水利部水总[2002]116号发布的《水利水电工程概（估）算编制规定》、《水利建筑工程概算定额》、《水利工程施工机械台时费定额》。
14、《水利建设项目经济评价规范》（SL72-92）
15、《水利水电工程初步设计报告编制规程》（DL5021-93）
16、《阿鲁科尔沁旗沙坝水库除险加固工程地质勘察报告》
第二节 水 文
沙坝水库地处黑哈尔河上游，库区内无水文站，其下游5km处设有白音他拉水文站，该站的洪水、径流、暴雨资料齐全。本设计对该站资料进行了还原计算，采用面积比拟法修正到坝址处，其计算成果见下表：
设计洪水计算成果表
表1-1
设计洪水
洪水系列
采用参数
频率P（%）
大
洪
水
N
大洪水次数
实测年限
均值
CV
CS/CV
地址
1
2
5
10
洪峰流量（m3/s）
102
1
41
48
1.7
3.5
白音他拉站
430.1
313.4
178.6
98.5
坝址
235.7
171.7
97.9
54
24小时洪量（万m3）
102
1
41
320
1.65
3.5
白音他拉站
2784
2045
1184
640
坝址
1419.7
1042.9
603.8
326.4
三日洪量
（万m3）
102
1
41
830
1.65
3.5
白音他拉站
7221
5304
3071
1702
坝址
3520.7
2454.4
1497.3
829.8
黑哈尔河属多泥沙河流，多年平均悬移质输沙量为4.91万吨。
第三节 地 质
工程所在地区位于大兴安岭南麓山地草原，地形为连绵起伏的中高山及河川谷地，海拔在550～1150m之间。地层岩性为新生界第四系地质，地下水类型为第四系砂砾卵石中的空隙水和岩基裂隙水，水位埋深2～25m，含水层厚为2～28m。根据坝址附近的水文地质工程地质资料分析得出的结论如下：
1、水库为一般性地址条件，不存在塌滑体和潜在不稳定岩土体的特殊情况。
2、坝基、坝体渗漏严重，应做防渗处理。
3、工程所在地在Ⅵ度以下地震裂度区，按规范规定不需要进行抗震分析计算。但2003年8月16日水库附近发生了5.9级地震,致使坝体和相应建筑物遭到不同程度的破坏。因此，本次设计地震烈度为Ⅶ度，在计算坝高时,考虑地震壅高的影响、后坝脚设压重。
4、工程所需天然建筑材料中,大部分当地储量丰富,质量满足设计要求,可就近取用。
5、工程技施设计阶段应进一步详细勘察坝址水文地质、工程地质情况，根据其结果进行必要的修改和补充说明。
第四节 工程任务和规模
沙坝水库是一座以防洪、灌溉为主，兼顾养殖、跨流域调水以及生态保护、发展旅游等综合利用的水利工程。
根据水库洪水调节和兴利调节的计算结果，本次除险加固设计的水库特征水位及库容为：
1、死水位 557.00m，死库容为150万m3。
2、正常高水位 559.0m，兴利库容 400万m3。
3、设计洪水位 559.10m，相应库容为585万m3。
4、校核洪水位 559.97m，总库容 860万m3。
5、汛限水位 558.67m，相应库容为450万m3。
本次除险加固初步设计坝顶高程=校核水位+非常运用条件下的坝顶超高+波浪爬高，经计算为561.16m，取坝顶高程为560.0m，坝顶设防浪墙，墙顶高程为561.20m，墙高1.20m。
第五节 工程布置及主要建筑物
沙坝水库本次除险加固初步设计总库容为860万m3，工程规模为小（1）型，工程级别为Ⅳ等，主要建筑物级别为4级。
根据水利部大坝安全管理中心《关于沙坝水库三类坝安全鉴定成果的核查意见》，本次初步设计的主要建筑项目为：坝体加高培厚；维修输水洞；改建溢洪道；坝体、坝基防渗；主、副坝迎水坡干砌石护修；背水坡碎石盖重；增设防浪墙、排水体；增设、完善大坝安全监测设施；维修管理房；重建输水洞启闭室、更换闸门和启闭机。经计算，此次除险加固设计共动用土方量242758m3，石方量11040m3，砼3317m3。
第六节 施 工
沙坝水库本次除险加固初步设计施工项目包括土方、石方、砼、无纺布、土工膜、房建等，以上各项目的施工严格按《碾压式土坝施工规范》（DL/T5129-2001）及其它有关现行规范执行。
根据施工条件，本次除险加固建设工期确定为18个月，即2004年5月开工，2005年11月竣工。
第七节 环 保 设 计
沙坝水库除险加固工程的实施，将进一步改善库区及流域的生态环境，减缓草场沙化的速度，增加草原植被覆盖度，改善人和其他动植物的生存条件，其环保作用非常明显。其负面影响仅发生在施工期，对于料厂、建设现场等对自然环境的破坏，随着施工期结束以及保护措施的跟进实施，其负面影响随即消失。
第八节 工 程 管 理
沙坝水库管理单位为水库管理所，隶属于阿旗水务局，事业单位，编制13人，缺编2人。本次除险加固初步设计确定人员编制仍为13人，相应增设通信、交通、计量、观测设备及其它生产生活设施。
沙坝水库为中型水库，参照《水库工程管理设计规范》（106-1996）中型水库的规定划定工厂管理和保护范围。
第九节 设 计 概 算
沙坝水库除险加固初步设计概算依据水利部水总[2002]116号发布的《水利工程概（估）算编制规定》、《水利建筑工程概算定额》、《水利工程机械台时费定额》进行编制。
工程总投资2499.65万元,在投资中，建筑工程投资1864.42万元，占总投资的78.32%；机电设备及安装工程投资64.13万元，占总投资的2.69%；金属结构设备及安装工程投资42.41万元，占总投资的1.78%；临时工程投资110.59万元，占总投资的4.65%；独立费用投资299.07万元，占总投资的12.56%；基本预备费119.03万元，按工程一至五部分投资合计的5%计算。
第十节 经 济 评 价
根据《水利建设项目经济评价规范》（SL72-92）进行本工程的国民经济评价。经分析计算，经济净效益现值为4817.18万元，大于零，经济效益费用比为2.22，说明该工程项目经济上是合理的。
附：沙坝水库除险加固特性表
沙坝水库除险加固工程特性表
序号及名称
单位
数量
原设计
安全鉴定
本次初设
一、水文

1、流域面积

全流域
Km2
7840.93
7840.93
7840.93
坝址以上
Km2
2077
2077
2077
2、多年平均年径流量
万m3
4930
4930
4930
3、代表性流量

多年平均流量
m3/S
3.84
3.84
3.84
调查历史最大流量
m3/S

1070
1070
正常运用（设计）洪水标准
P（%）

5
5
及流量
m3/S

97.9
97.9
非常运用（校核）洪水标准
P（%）

1
1
及流量
m3/S

235.7
235.7
4、洪量

设计24小时洪量
万m3

603.8
603.8
设计三日洪量
万m3

1497.3
1497.3
校核24小时洪量
万m3

1419.7
1419.7
校核三日洪量
万m3

3520.7
3520.7
5、泥沙

多年平均悬移质年输沙量
万t

4.91
4.91
多年平均含沙量
Kg/m3

0.55
多年平均推移质年输沙量
万t

0.98
0.98
二、水库

1、水库水位

校核洪水位
m

558.20
559.97
设计洪水位
m

557.50
559.10
正常蓄水位
m

556.50
559.0
汛期限制水位
m

556.50
558.67
死水位
m

556.50
557.0
2、正常蓄水位时水库面积
万m2

36
252.0
3、水库容积

总库容（校核洪水位以下库容）
万m3

355
860
正常库容（正常蓄水位以下库容）
万m3

80
585
防洪库容（校核洪水位至汛限水位）
万m3

275
410
兴利库容（正常蓄水位至死水位）
万m3

80
400
死库容（死水位以下库容）
万m3

80
150

序号及名称
单位
数量
原设计

原设计
三、工程效益指标

1、防洪效益

防洪标准
P（%）

1
1
保护镇、乡、苏木
个
4
4
4
保护耕地
万亩
4.5
4.5
4.5
保护草场
万亩
13.5
13.5
13.5
保护人口
万人
0.9346
0.9346
0.9346
2、灌溉效益

灌溉耕地面积
万亩
4.5
4.5
6
灌溉草场面积
万亩
5.5
5.5
4
灌溉保证率
P（%）
50
50
50
最大引用流量
m3/S
10
10
10
年用水
万m3

1400
3479
3、养殖效益
万元/年

25.03
4、旅游效益
万元/年

5.0
四、主要建筑物

1、挡水建筑物（大坝）

坝型

均质土坝
均质土坝
土工膜斜墙坝
地震基本烈度
度
Ⅵ以下
Ⅵ以下
Ⅶ
坝顶高程
m
559.5
558.5
560.0
最大坝高
m
7.5
6.96
8.0
坝顶长度
m
2400
2400
2600
坝顶宽度
m
4.0
5.25
5.0
迎水面坡度

1：1.8
1：3.0
背水面坡度

1：2.44
1：2.75
2、泄水建筑物（溢洪道）

堰顶高程
m

556.5
557.0
堰宽
m

15
28.5
最大泄量
m3/S

51.5
213
消能方式

底流
底流
底流
闸门型式

平面钢闸门
闸门尺寸及数量

9.76×2.1, 3
启闭机型式

卷扬式启闭机
启闭机规格及数量
T，台

5，1
3、输水建筑物（输水洞）

设计流量
m3/S
20
20
20
最大流量
m3/S
38.4
38.4
39.14

序号及名称
单位
数量
原设计
安全鉴定
本次初设
洞深结构型式

双孔浆砌石方涵
双孔浆砌石方涵
双孔浆砌石方涵
洞深断面尺寸
m
2×1.6×1.8
2×1.6×1.8
2×1.6×1.8
闸门型式

平面钢闸门
平面钢闸门
平面钢闸门
闸门尺寸、数量
m，扇
1.8×1.94, 2
1.8×1.94, 2
1.8×1.94, 4
启闭机型式

螺杆式
螺杆式
螺杆式
启闭机规格、数量
t，台
5, 2
5, 2
5, 4
五、施工

1、主体工程量

土方填筑
m3

242758
干砌石
m3

2400.0
浆砌石
m3

5093.8
钢筋砼
m3

3317.25
土工膜
m2

140115.0
无纺布
m2

45815
复合土工格栅石笼
m3

809.8
模板
m2

5890.83
2、主要材料用量

水泥
t

3207.9
钢筋
t

99.34
钢材
t

16.00
木材
m3

块石
m3

11040
汽油
t

柴油
t

3、所用劳力

总工时
万工时

66.17
高峰期人数
人

1800
4、施工占地
亩

300
六、经济指标

1、总投资
万元

2499.65
2、建筑工程投资
万元

1864.42
3、机电设备及安装工程投资
万元

64.13
4、金属设备及安装工程投资
万元

42.41
5、临时工程投资
万元

110.59
6、独立费用
万元

299.07
7、基本预备费
万元

119.03

第二章 水 文
第一节 流 域 概 况
一、自然地理概况
阿鲁科尔沁旗地处赤峰市东北大兴安岭南侧，地势西北高，东南低。黑哈尔河发源于阿鲁科尔沁旗北部罕山的马拉根大坝沙布冷山，流经阿旗巴彦温都苏木、罕苏木（在罕苏木的珠日和嘎查附近有达拉林河汇入，称为黑木伦河）、巴彦包勒苏木、赛罕塔拉苏木四个苏木，在阿旗宝力召苏木汇入乌力吉木伦河后出境流入通辽市。
二、流域特征
黑哈尔河地处阿旗北部的低中山区，山势陡峭，沟谷发育，海拔550m至1150m，该河河流全长255.2 km，流域面积7840.93 km2，平均比降1/240。黑哈尔河水源极其丰富，多年平均径流总量占全旗径流总量的77%，特点是径流常年不断，峰值不高，主峰持续时间较长，是阿旗较大的河流。所以有效合理的利用该河水资源将对阿旗的发展起着重要的作用。
三、工程上游水利概况
沙坝水库位于阿旗北部的巴彦温都苏木玛尼吐嘎查东南2公里处。水库主坝全长2400米，副坝长200米，沙坝以上河道全长80公里。河流所经之地多为山林和自然草场，植被覆盖率较高。集水面积2077平方公里，土壤微度侵蚀。
第二节 气 象
一、气象站分布及观测概况
阿旗气象站中，实测气象资料历时较长的有三个站，分别为花都什站、天山站、罕庙站，黑哈尔河流域内主要气象站是罕庙站，距沙坝水库18km，罕庙气象站于1973年建站以来，已有30年的实测气象数据，能够比较完整地反映该流域的气象情况，资料可靠。
二、主要气象特征
通过对黑哈尔河流域内主要气象站气象资料分析：工程所在地属于春秋多风，夏季酷热，冬季寒冷的干旱、半干旱气候，冬季漫长而寒冷，夏季短促而温热，春季升温快，秋季气温剧降，积温有效性高。根据“罕庙气象站”多年的气象资料统计，沙坝水库地区主要气象特征见表2—1。
沙坝水库地区主要气象特征表
表2—1
气象站
年平均气温（℃）
历史最高气温（℃）
历史最低气温（℃）
多年平均降雨量（mm）
多年平均水面蒸发量（mm）
最 大冻土深（m）
多年平均风速（m/s）
历史最大风速（m/s）
罕庙站
3.9
34.6
-34.6
403.0
2067.4
2.26
16.5
33.0
1、气温：本地区多年平均气温3.9℃，其分布特点是自南向北随着海拔高度的上升而降低。日最低气温在0～2℃之间时将出现白霜，该地区无霜期一般在117天左右。
2、日照：农作物生长一般在4－9月份，在此期间日照时数一般为8－10小时，夏季长达15.2小时，日照率为48%。
3、风：本地区历史最大瞬时风速为33m/s，八级以上大风长达23天，六级以上大风长达47天，多年平均风速16.5 m/s，主要是西风和北风。
4、积温：日平均气温稳定通过0℃的初日，标志着开始解冻，而气温稳定通过0℃的终日开始冻冰。气温≥10℃的积温是衡量农业生产布局的标准。黑哈尔河流域气温稳定通过0℃的初日一般在每年的4月3日，终日10月23日，间隔205天，积温3024℃，气温稳定通过10℃的初日一般在每年的5月4日，终日是9月22日，间隔141天，积温2586℃。
5、降雨：本地区多年平均降雨量为403mm，由于受大气环流控制，由南向北递增，且多以暴雨的形式发生在每年的6～8月份。详见表2－2本地区多年平均各月降雨量表。
本地区多年平均降雨量表
表2－2 单位：mm
月份
1
2
3
4
5
6
7
8
9
10
11
12
全年
降雨量
(mm)
0.5
2.0
4.6
15.6
28.4
87.0
129.8
97.8
17.6
11.5
4.8
1.3
403

6、蒸发量：本地区多年平均库面蒸发损失量为2067.4mm，其中以5月份最大，5月份最大蒸发量为388.5mm，占全年总量的18.8%。详见表2－3本地区多年平均各月水面蒸发量表
本地区多年平均各月水面蒸发量表
表2－3 单位：mm
月份
1
2
3
4
5
6
7
8
9
10
11
12
全年
蒸发量
(mm)
330.5
447.2
1118.3
2260.9
3388.5
3316.4
2263.9
2216.5
1190.4
1145.1
559.5
330.2
22067.4
第三节 水文基本资料及测站情况
一、水文资料
黑哈尔河沙坝水库地处黑哈尔河上游，库区内无水文站，其下游35 km处设有白音他拉水文站，该水文站洪水资料，径流资料，暴雨资料比较齐全，而且距黑哈尔沙坝水库较近，只有35 km，所用资料都是白音他拉水文站实测资料，通过还原计算后，采用面积比拟法修正到坝址处。
二、白音他拉水文站简介
吉林庙水文站于1956年由内蒙古自治区水利厅建站，1963年7月1日改由水利水电部内蒙古自治区水文总站领导。1968年6月因耕种稻田断面破坏，故吉林庙水文站上迁5公里，改名为朝毛都水文站，1969年12月改由辽宁省水文总站领导。1976年1月1日朝毛都水文站上迁约10km至白音他拉公社白音巨里沙，更名为白音他拉水文站。1979年7月1日改由内蒙古自治区水文总站领导。该站上游主河长115公里，流域面积5098平方公里。该站具有从1957年到1998年长系列的详细水文资料。
三、面积比拟法换算公式为

式中：QS、QB—分别为沙坝水库和白音他拉站洪峰流量；
FS、FB—分别为沙坝水库和白音他拉站流域面积，FS=2077Km2 FB=5098Km2
h—指数，洪峰流量取h=0.67，径流取h=1.0，一日洪量取h=0.75，三日洪量取h=0.80。
第四节 径 流
本次初设采用白音他拉站1957年～1997年40年（1968年无资料）实测径流资料，通过计算得出白音他拉站多年平均径流量为1.21×108m3，经过水文比拟法进行计算得出水库上游多年平均来水为4929.7万m3，多年平均径流深为23.7mm。
一 年径流的计算
年径流频率及参数计算
表2—4
年份
测站
径流量
(×108m3)
修正后年径流量(×108m3)
排序
序号
频率
（p=%）
Ki
Ki-1
(Ki-1)2
1959
吉林庙
3.720
3.610
3
1
2.4
2.98
1.98
3.920
1960
吉林庙
2.913
2.830
4
2
4.9
2.34
1.34
1.796
1993
白音他拉
2.530
2.530
37
3
7.3
2.09
1.09
1.118
1986
白音他拉
1.810
1.810
30
4
9.8
1.50
0.50
0.250
1994
白音他拉
1.720
1.720
38
5
12.2
1.42
0.42
0.176
1990
白音他拉
1.620
1.620
34
6
14.6
1.34
0.34
0.116
1969
朝毛都
1.627
1.579
13
7
17.1
1.30
0.30
0.090
1957
吉林庙
1.608
1.56 0
1
8
19.5
1.29
0.29
0.084
1991
白音他拉
1.530
1.530
35
9
22.0
1.26
0.26
0.068
1961
吉林庙
1.572
1.525
5
10
24.4
1.26
0.26
0.068
1992
白音他拉
1.510
1.510
36
11
26.8
1.25
0.25
0.063
1970
朝毛都
1.454
1.411
14
12
29.3
1.17
0.17
0.029
1988
白音他拉
1.390
1.390
32
13
31.7
1.15
0.15
0.023
1958
吉林庙
1.472
1.385
2
14
34.1
1.14
0.14
0.020
1987
白音他拉
1.380
1.380
31
15
36.6
1.13
0.13
0.017
1996
白音他拉
1.300
1.300
40
16
39.0
1.07
0.07
0.005
1971
朝毛都
1.333
1.293
15
17
41.5
1.07
0.07
0.005
1985
白音他拉
1.280
1.280
29
18
43.9
1.06
0.06
0.004
1962
吉林庙
1.120
1.087
6
19
46.3
0.9
-0.1
0.010
1984
白音他拉
1.040
1.04
28
20
48.8
0.85
-0.15
0.023
1995
白音他拉
1.010
1.01
39
21
51.2
0.83
-0.17
0.029
1964
吉林林庙
1.007
0.977
8
22
53.7
0.81
-0.19
0.036
1963
吉林庙
0.9728
0.944
7
23
56.1
0.78
-0.22
0.048
1979
白音他拉
0.9276
0.9276
23
24
58.5
0.77
-0.23
0.053
1989
白音他拉
0.8796
0.8796
33
25
61.0
0.73
-0.27
0.073
1966
吉林庙
0.8762
0.850
10
26
63.4
0.70
-0.30
0.090
1967
吉林庙
0.8501
0.825
11
27
65.9
0.68
-0.32
0.102
1997
白音他拉
0.8214
0.8214
41
28
68.3
0.67
-0.33
0.109
1965
吉林庙
0.8350
0.810
9
29
70.7
0.67
-0.33
0.109
1973
朝毛都
0.8071
0.783
17
30
73.2
0.65
-0.35
0.123
1974
朝毛都
0.7928
0.769
18
31
75.6
0.64
-0.36
0.130
1983
白音他拉
0.7570
0.7570
27
32
78.0
0.63
-0.37
0.137
1972
朝毛都
0.7313
0.710
16
33
80.5
0.59
-0.41
0.168
1975
白音他拉
0.6915
0.671
19
34
82.9
0.55
-0.45
0.203
1980
白音他拉
0.6120
0.612
24
35
85.4
0.51
-0.49
0.240
1977
白音他拉
0.5870
0.587
21
36
87.8
0.49
-0.51
0.260
1982
白音他拉
0.5520
0.552
26
37
90.2
0.46
-0.54
0.292
1976
白音他拉
0.5646
0.548
20
38
92.7
0.45
-0.55
0.303
1978
白音他拉
0.5040
0.504
22
39
95.1
0.42
-0.58
0.336
1981
白音他拉
0.4850
0.4850
25
40
97.6
0.40
-0.60
0.360
1968
吉林庙

12
41

合计

49.193
48.4126

40
0
11.156

各种频率年径流计算表
表2—5
P%
1
2
5
10
20
50
75
90
95
99
KP
2.59
2.32
1.96
1.67
1.36
0.90
0.63
0.47
0.39
0.29
XP（×108m3）
3.13
2.81
2.37
2.02
1.65
1.09
0.76
0.56
0.47
0.35

水库以旱灌为主，故灌溉保证率采用p=50%，根据年径流变差系数CV=0.49，CS=2.5CV，再查表得p=50%时，KP=0.9，所以W50%= KP=0.9×4929.7=4436.7万m3。
二、径流年内分配
根据年径流频率曲线，查得p=50%年径流与1984年径流非常相近，所以将1984年的平均各月分配百分数（%）作为保证率p=50%的分配比较符合当地实际，求出年径流各月分配量W月= W50%×各月分配百分数（%），见表2－6，p=50%径流年内分配计算表
P=50%径流年内分配计算表
表2－6 单位：万m3
月份
1
2
3
4
5
6
7
8
9
10
11
12
合计
分配百分数（%）
0.1
0
1.0
14.9
5.6
17.0
24.8
12.1
10.7
7.8
4.7
1.3
100
节径流量(万m3)
0.021
0
0.214
3.183
1.196
3.631
5.298
2.585
2.286
1.666
1.004
0.277
21.361
从以上可以看出，多年平均来水量年内分配极不均匀，汛期6～7月份来水量占全年的41.8%，枯水期1
