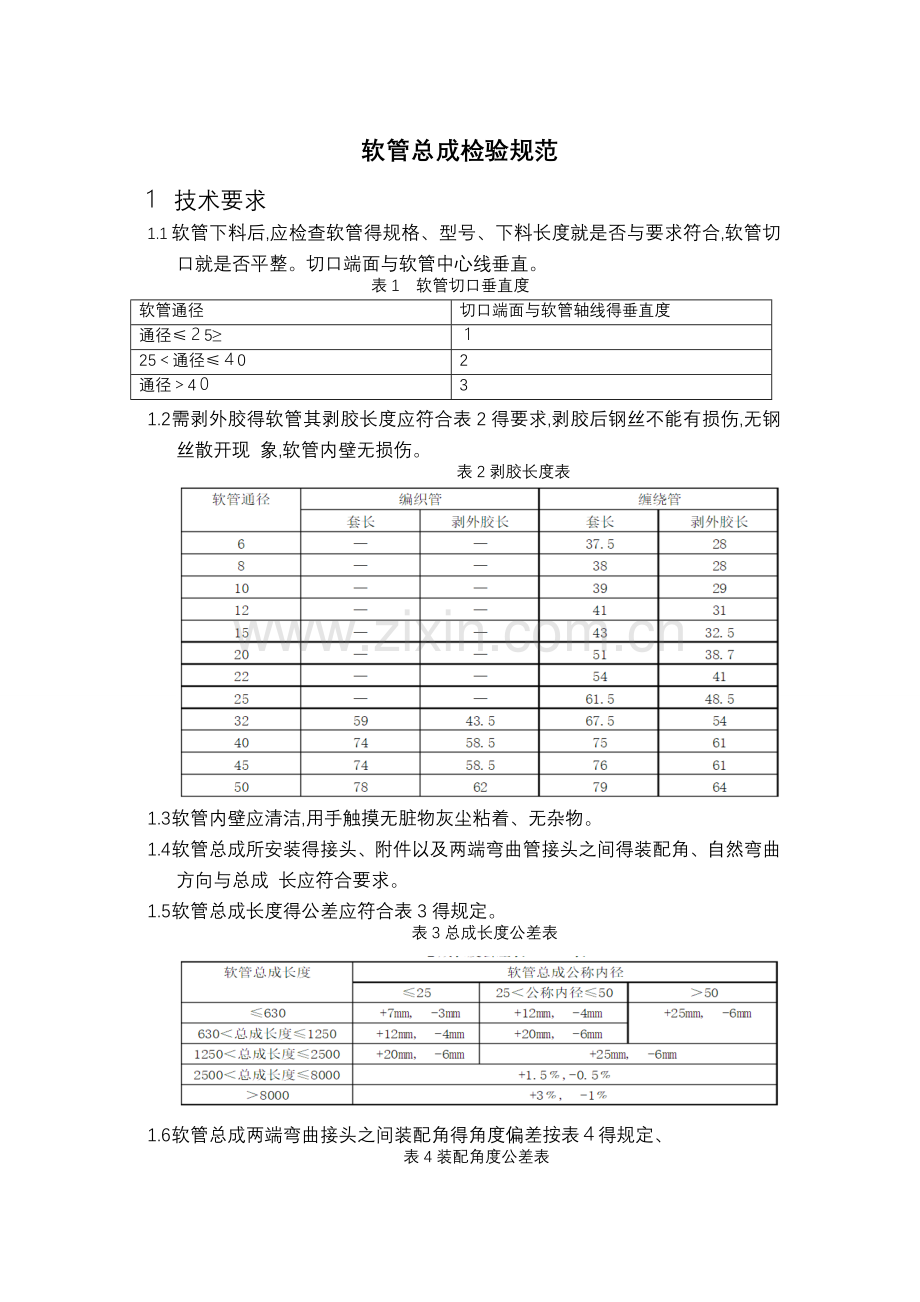

软管总成检验规范
1 技术要求
1.1 软管下料后,应检查软管得规格、型号、下料长度就是否与要求符合,软管切口就是否平整。切口端面与软管中心线垂直。
表1 软管切口垂直度
软管通径
切口端面与软管轴线得垂直度
通径≤25≥
1
25<通径≤40
2
通径>40
3
1.2 需剥外胶得软管其剥胶长度应符合表2得要求,剥胶后钢丝不能有损伤,无钢丝散开现 象,软管内壁无损伤。
表2剥胶长度表
1.3 软管内壁应清洁,用手触摸无脏物灰尘粘着、无杂物。
1.4 软管总成所安装得接头、附件以及两端弯曲管接头之间得装配角、自然弯曲方向与总成 长应符合要求。
1.5 软管总成长度得公差应符合表3得规定。
表3总成长度公差表

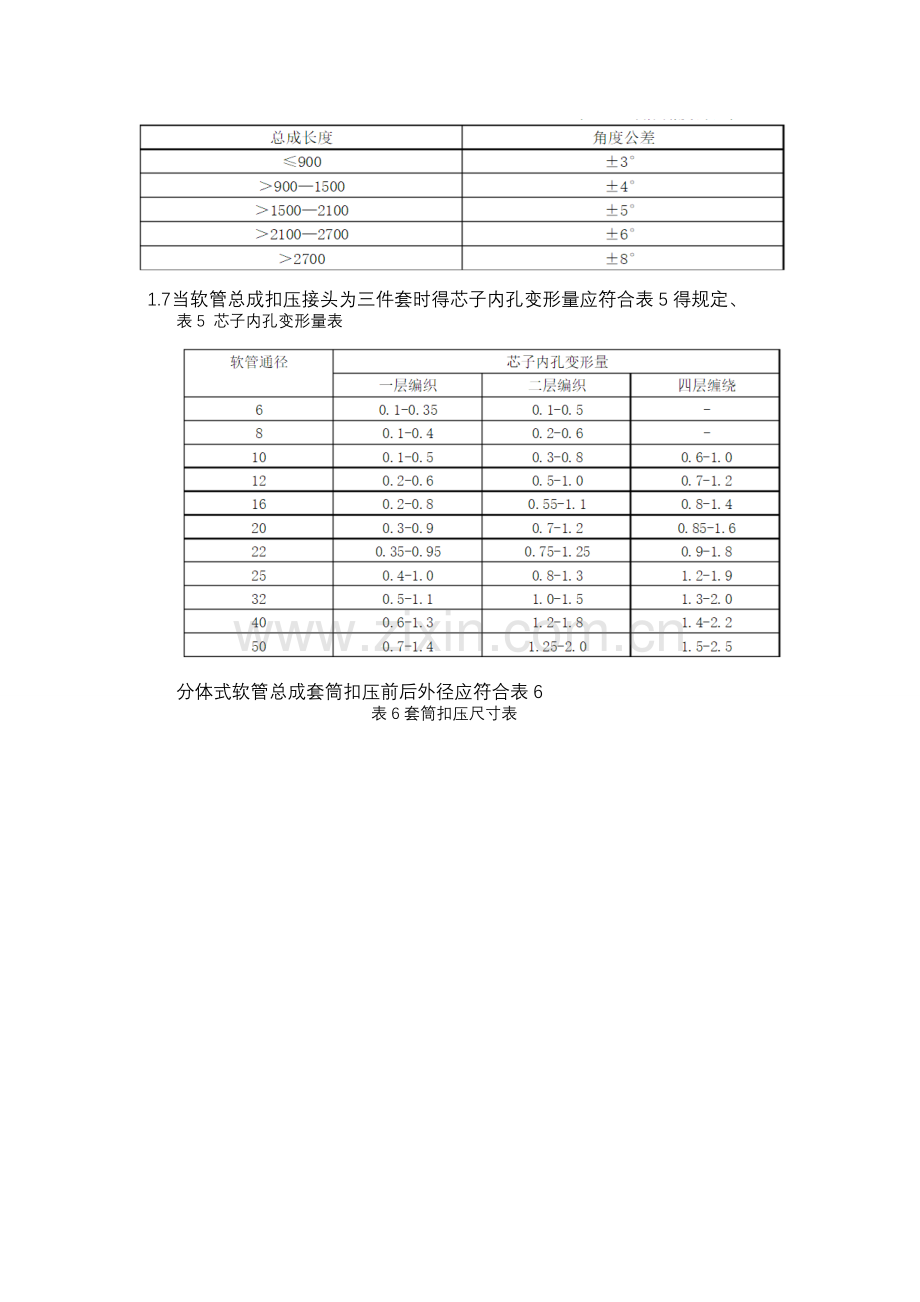

1.6 软管总成两端弯曲接头之间装配角得角度偏差按表4得规定、
表4装配角度公差表
1.7 当软管总成扣压接头为三件套时得芯子内孔变形量应符合表5得规定、
表5 芯子内孔变形量表
分体式软管总成套筒扣压前后外径应符合表6
表6套筒扣压尺寸表
1、8软管总成扣压后得外套镀锌层应无脱膜现象、
1。9进行静压试验,按爆破压力得1/2倍作为静压试验压力,保压时间为45s—60s,不得有渗漏等异常现象。
1、10总成压力试验时,不得夹、碰伤接头。
2 检验
2.1 总成应由质检科得总成检验员进行检验,以保证每根出产得软管总成符合规定要求。
2。2 对1.1、1。2、1、4、1、5条可以用卷尺、角尺、游标卡尺以及目测进行检验;对1、3条
可以用干净得手触摸软管内壁,目测手上就是否有脏物、
2.3 对1、6条用角度测量工装进行检验、
2、4 对1、7条可以用专用塞规或专用游标卡尺进行检验。
2。5 对1、8、1、10条用目测进行检验。
2。6 对1。9条在静压试验台上进行试验。
2、7 总成检验完成后两端接头应用塑料闷头盖住或用塑料袋捆扎,以免接头碰伤及灰尘杂物进入。
2、8 软管总成试压抽样检查与全检得规定。
2。8、1 下列情形应进行100﹪静压试验:
a、 软管内径≤13得总成。 b。 软管质量问题较多时得总成。
2。8。2 棉线管等低压软管,100﹪外观检验,不作压力试验。
2、8、3 对16-25通径得软管总成,按表7进行静压抽样检查。每批抽样检查应100﹪合格,
如有一根不合格,应作全检。
表7
2。8。4 对32通径以上得大规格总成或在试验压力机上难以测试得总成如:法兰系列总成等, 必须对直芯进行100﹪得内孔变形量检测。
2。8。5 对第一次使用得软管加工得软管总成,应抽查一根按GB/T5563进行泄漏试验、爆破 试验、
2。8、6 由质检部挑选质量问题较多得总成不定期得进行泄漏试验、爆破试验。
2。9 所有总成得外观均应作100﹪得检查,除2。8外得项目按表7进行抽样检查、
2。10 软管内径 小于4得软管总成,需进行100﹪得通孔检查,以免扣压后芯子得非正常变形造 成管路堵塞。
附录
最小 通 过 量检验方法:用规定得芯棒或钢球插人经扣压后得软管总成接头内孔,芯棒或钢球应能顺利通过芯棒或钢球尺寸按附录A得规定
JB/T 8727-2004 附 录 A (规范性附录) 芯棒或钢球尺寸
附表1 芯棒或钢球尺寸
软管公称内径
芯棒或钢球尺寸
钢丝编织液压软管总成
钢丝缠绕液压软管总成
5
30—0.1
30-0.1
6。3
3、20-0.12
3.20—0。12
8
5。20-0、12
50-0.12
10
6。80-0。15
6、80-0、15
12。5
90-0。15
8.80—0.15
16
12
11。5*
11.80-0。18
11、2*
19
140—0.18
13。80—0、18
22
170—0。18
16、80-0。18
25
19、50-0、21
18、50-0。21
32
250—0、21
240-0。21
38
300-0、25
29。50—0。25
51
40。50—0、25
400-0.25
附表2液压胶管出场检验报告
规格型号
生产批号
批组数量
检验数量
生产日期
检验日期
检验依据
GB/T 3683-2011《钢丝增强液压橡胶软管与软管组合件》
GB/T 10544—2003《钢丝缠绕增强外覆橡胶得液压橡胶软管与软管组合件》
GB/T 8727-2004《液压软管总成》
序号
项目名称
标准值
检验结果评价
备注
清洁度检测
无杂物
内径最小通过量
用规定得芯棒进行检查,芯棒能顺利通过
耐压试验
试验压力不得低于额定工作压力得2倍,即 Mpa、
泄露试验
无泄漏
外观检查
软管于接头处应平整,无编织物外漏现象,不允许有气泡、裂口、脱层裸露钢丝得现象。
爆破实验
试验压力为额定工作压力得4倍即 Mpa,保压1min,不得有任何破裂迹象、
长度角度检查
复查总成得长度,接头得角度。
检验结论
备注
