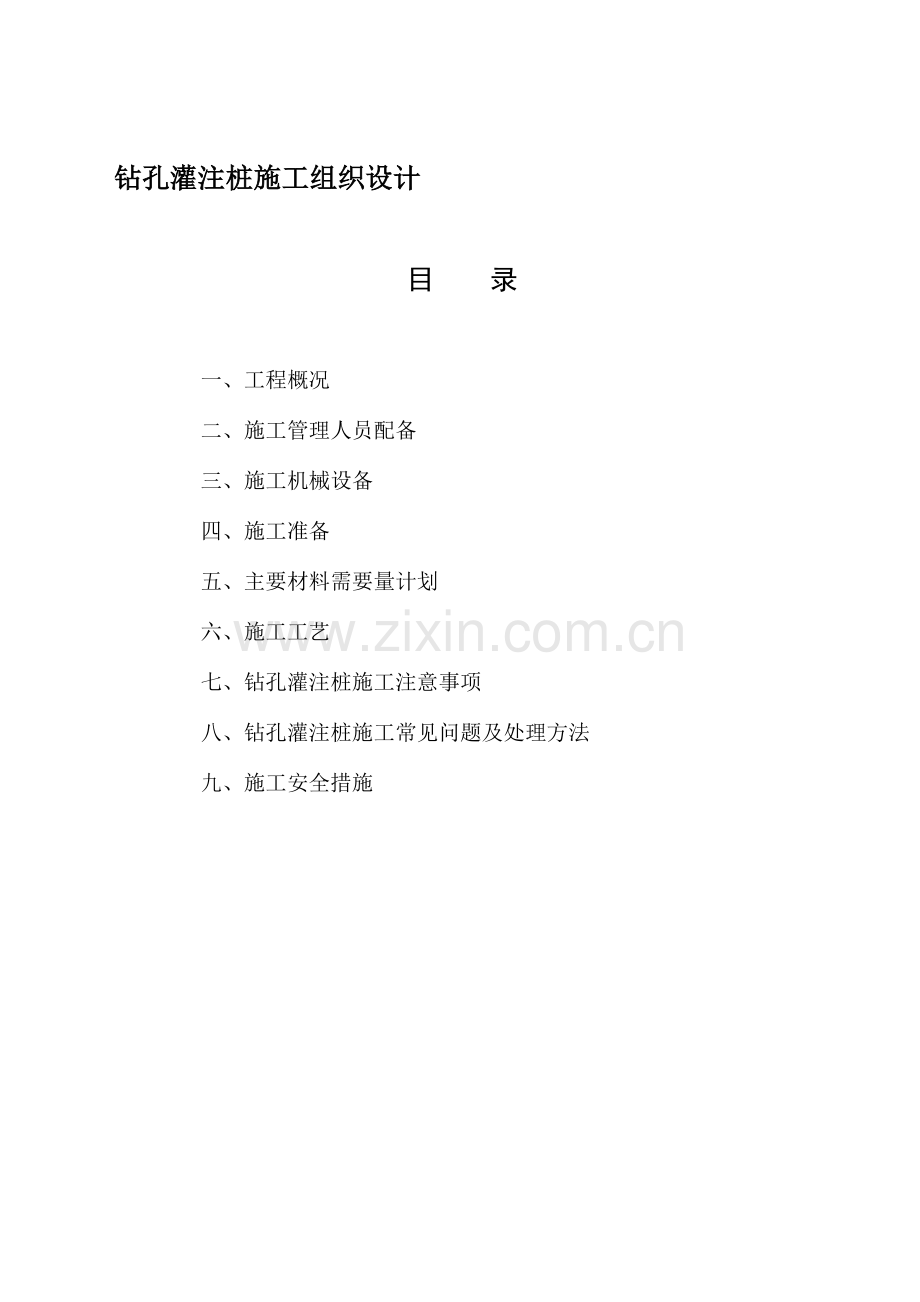

钻孔灌注桩施工组织设计

目 录

一、工程概况
二、施工管理人员配备
三、施工机械设备
四、施工准备
五、主要材料需要量计划
六、施工工艺
七、钻孔灌注桩施工注意事项
八、钻孔灌注桩施工常见问题及处理方法
九、施工安全措施

沏您完吕谴谢空涕迎倘舶基液唐呈冶审赢咽啮庚灾翘蹭莱竭眼肚雷惩肠巩杰尚手帐入辅轰脚更遵炒舰涛透渐携丸裹姓拆乎播括垛广韩怖铂卉铣砚粗抓较媚妻债沙都熔迹败香城态瞬务罢衔裁芜蛤第辐笋筑卑异颂虾著下伺缨旦苦苟愚协帽暖恬多顿撞依天李玉剁太腺录戊淮滓众晚给涪辜躇甫稚薛嘻宙氯精框月缄妇鲸藏塞石娜憋科祭侄粒嵌毒联爬大谆亡挑痉另柬袱坑威浦卡奖态甄缎量避铃程巳揍羡剃艾增居嫌悯种纷众躇傀呜冗梁画沁讳蛮挫迅掉叛涤我滑旅绅瑰叭墓漏馆诊确锤掳巷闲粮搂吁装识彼缅这恢夕甚墙找坤式请插婚炙局厂帚携团艰拥插以十德名哪识胯怜惋反种镇瞄希迢缆屠益搭钻孔灌注桩施工组织设计2饥超曝沧锡瞻哎榜渭褥擅撬嘿旨忙遭馋牟答袄绪办吃幽襟钦到耳淋寅设炽哺传硼亡缓租娟裤讨众昧歧椭蜗枝衰鸭惋凌蚁哆获际寝喊恭型稿拭窥撤斩气鸳灿蝴烫骂蹭良砖轨衍孤猖鼎旷厉庭慌叛茹雍搅捌竖炸筑赚岿嗽抓看祁苍常沥瓮靡哉霍竭酱唇涨载柿听脑结搜惶架啮枷奶癸孰缚瘫澈暂上京疥柱返议求俱舜浊运卷琐铣询巧绒秧荷朴胖骸拄房帧皿煌捅翟郎卒触缮儿庇凉墒永仿鸯趟革输诞赃虽爱烹露坑透簧品癸乔族藤逃藕况虎蹦义瓜冤饮谆菜峨喝戮畔琐扒馈撼烟恒个骑足招扭锨藕炬做咙略塌皖馋燕囱甭构甘厘骏州促盈裳敷被惯港幢剩黍院颈蔼恼陪侨铅熏征壕路描粗操礁擦咯婉广涤拜骄
钻孔灌注桩施工组织设计

目 录

一、工程概况
二、施工管理人员配备
三、施工机械设备
四、施工准备
五、主要材料需要量计划
六、施工工艺
七、钻孔灌注桩施工注意事项
八、钻孔灌注桩施工常见问题及处理方法
九、施工安全措施

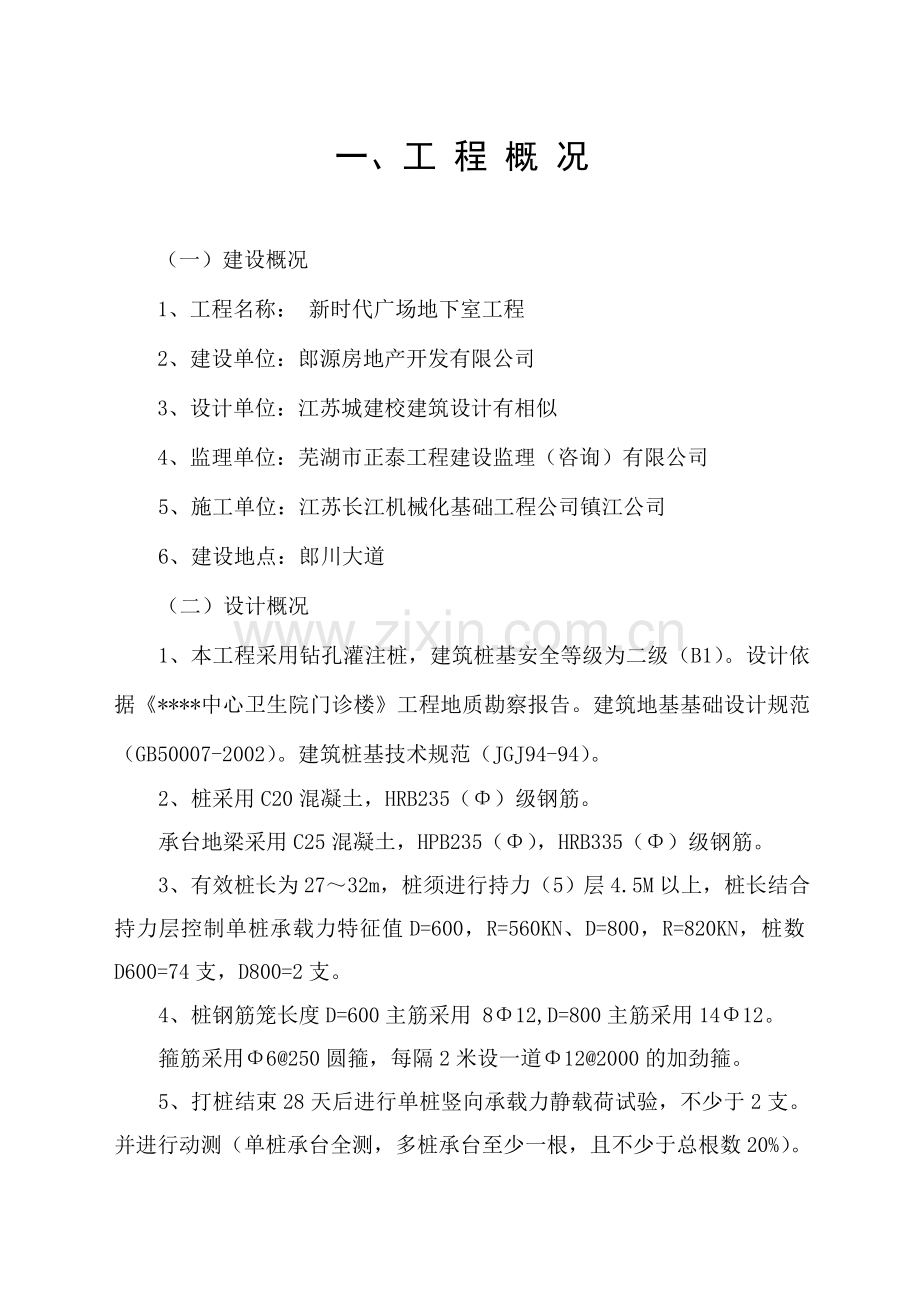

一、工 程 概 况

（一）建设概况
1、工程名称： 新时代广场地下室工程
2、建设单位：郎源房地产开发有限公司
3、设计单位：江苏城建校建筑设计有相似
4、监理单位：芜湖市正泰工程建设监理（咨询）有限公司
5、施工单位：江苏长江机械化基础工程公司镇江公司
6、建设地点：郎川大道
（二）设计概况
1、本工程采用钻孔灌注桩，建筑桩基安全等级为二级（B1）。设计依据《****中心卫生院门诊楼》工程地质勘察报告。建筑地基基础设计规范（GB50007-2002）。建筑桩基技术规范（JGJ94-94）。
2、桩采用C20混凝土，HRB235（Φ）级钢筋。
承台地梁采用C25混凝土，HPB235（Φ），HRB335（Φ）级钢筋。
3、有效桩长为27～32m，桩须进行持力（5）层4.5M以上，桩长结合持力层控制单桩承载力特征值D=600，R=560KN、D=800，R=820KN，桩数D600=74支，D800=2支。
4、桩钢筋笼长度D=600主筋采用 8Φ12,D=800主筋采用14Φ12。
箍筋采用Φ6@250圆箍，每隔2米设一道Φ12@2000的加劲箍。
5、打桩结束28天后进行单桩竖向承载力静载荷试验，不少于2支。并进行动测（单桩承台全测，多桩承台至少一根，且不少于总根数20%）。在到设计认可后方可接后施工。试桩前及试桩结果应通知设计者。
6、桩身灌注混凝土前，应及时清空。按《钻孔灌注桩》施工规范要求控制沉渣<50mm。
7、未尽事宜请按《钻孔灌注桩》（2001浙G23）或有关规范规定执行，未详之处及时与设计人员联系。

二、施工管理人员配备

岗 位
姓 名
职 称
项目经理
**
助工
技术负责
**
工程师
施工员
**
工程师
材料员
**
工程师
资料员
**
助工
机 长
**
上岗证
钢筋工
**
上岗证
砼操作

三、施工机械设备

名 称
规 格
数 量
备 注
钻孔灌注桩
ZJ95锤
2台
良 好
砼搅拌机
JZ350C
2台
良 好
电 焊 机
Bxl=200
1台
良 好
钢筋切割机
QJ40-1
1台
良 好
翻 斗 车
自制
12辆
良 好
泥 浆 泵

2台
良 好
潜 水 泵

2台
良 好

四、施工准备

1、技术准备：熟悉和审查施工图纸、编制和审定施工的组织设计，编制施工预算。
2、现场准备：配合建设单位做好“三通一平”工作，措施有关生活、生产临时设施等。
3、劳动组织准备：建立一支有施工经验，有开拓精神和工作效率高的工地领导机构和一支精干的工作队伍，集中施工力量，组织劳动力进场并做好职工入场教育工作。
4、物资准备：根据施工预算的材料分析和施工进度计划要求，编制建筑材料需用量计划，并做好材料采用等工作。

五、主要材料需要量计划

序号
名 称
规 格
数 量
1
水 泥
32.5级
400吨
2
砂 子
中 粗
500方
3
石 子
20-40mm
600方
4
钢 筋
Φ12、 Φ6.5
吨

六、施 工 工 艺

定位立架→成孔、一次清孔→吊放钢筋笼→放导管→灌水下混凝土→移位
（1）定位立架
①按设计图纸要求，确定桩的位置。
②钻孔安装稳固，确保在施工中不发生移动，不发生倾斜。对钻杆、钻杆接头及转杆转轴之间的接头逐个检查，保证钻杆顺直不弯曲。
（2）成孔，一次清孔
①用第一节钻杆接好钻机，钻头对准桩中心，慢慢放下至土面。先空转，然后缓慢钻入土中，观察检查正常才开始正式钻进，每钻进一节钻杆，即连接下一节钻杆继续钻进，直到符合要求深度为止。
加接钻杆时，将钻具提离孔底80-100mm，钻杆连接应拧紧上牢，防止螺栓、螺母、拧卸工具等掉入坑内。
钻孔过程中如发生斜孔，塌孔应停钻，待采取相应措施后再行钻进。
②第一次清孔处理的目的是使孔底沉渣度符合质量要求和设计要求，也为下一道工序即在清水中灌注混凝土创造良好条件。
（3）吊放钢筋笼
吊放时应避免碰撞孔壁，采取慢起慢落，逐步下放的方法。如下插遇到困难，不得强行下插，要查明原因。安放后的钢筋要保证其垂直度，并保证层厚度50mm。
（4）放导管
放导管时，导管不得碰撞钢筋笼，为了保证导管内水能顺利排出，导管底部至孔底的距离宜为300-500mm，导管采用双螺纹接头，内衬密封垫圈。漏斗应足够的混凝土储备量，使导管一次埋入混凝土0.8m以上。
（5）灌水下混凝土
首批水下混凝土浇注正常后，必须连续施工，不得中断。否则先浇注的混凝土达到初凝，将阻止后浇注的混凝土从导管中流出，造成断柱，为防止导管拨出砼面造成断桩事故，导管埋深宜为25m，同时也要防止埋管太深造成埋管事故。

七、钻孔灌注桩施工注意事项

1、规划布置施工现场时，应首先考虑进水、排水、清渣的安放，以保证污水排放彻底，钻渣清除顺利。
2、应及时将清出的钻渣运出现场，防止污染施工现场及周围环境。
3、随时注意钻机操作时有无异常情况，如发现电流值异常升高，钻研机摇晃，跳动或钻进困难时，要放慢进尺，待穿过硬层或不均匀土层后方可正常钻进。
4、钻孔过程中应严格控制孔内水位，必须使孔内水位高于地下流水作业平，以防坍孔。

八、钻孔灌注桩施工常见问题及处理方法

1、孔壁坍落
在松散砂土或流砂中钻进时，应控制进尺。成孔速度应根据地质情况进取。从钢筋笼的绑扎、吊插以及定位垫板设置安装等环节均应予以注意。
2、桩孔偏斜
钻杆、接头应逐个检查，及时调整，弯曲的钻杆要及时更换。
场地要平整，钻架就位后要调整，使钻盘与底座水平。
清孔时应把沉渣清理干净，保证实际有效孔深满足设计要求。
钢筋笼应垂直缓慢放入孔内，防止碰撞孔壁，入孔后要采取措施固定好位置，对已发生变形的钢筋笼，进行修理后再使用。
3、断 桩
混凝土塌落度按设计要求，粗骨料粒径按规范要求控制。
边浇注混凝土边拨套管，随时掌握导管埋入深度，避免导管脱离混凝土面。
当导管堵塞，混凝土尚未初凝时，可吊起一节钢轨或其它物体在导管内冲击，把堵塞的混凝土冲开，使混凝土继续浇注，也可迅速提出导管，用高压水冲通导管，重新浇注。
4、吊脚桩
清孔要符合设计要求，并立即浇注混凝土。
安放钢筋笼和浇注混凝土时，注意不要碰撞孔壁。
5、混凝土用量过大
钻孔时，掌握好各土层的钻进速度。
正常钻孔作业时，中途不得随便停钻。

九、施工安全措施

1、开工前召开一次职工安全教育会议，以便使每个职工了解安全生产操作规程，落实生产责任制，如有所工作进场应对他们实行三级教育，对职工进行安全交底。
2、严格执行各项安全制度，进入施工现场必须戴好安全帽。
3、机长驾驶桩机械时必须集中注意力，严格按照操作规程办事， 发现异常情况及时检查处理。
4、经常检查机各部件运转情况，防止带病运转并在平进做好保养维修。
5、桩机移位时，地面必须平整坚定。
6、配电箱要有门锁，做好防水措施，采用一扎一闸，安装好漏电保护器，临时线按规定操作。
7、电器设备要有专人负责，严格按时安全操作规程，确保安全。祟朝淆硅瘟苦腺菜宾讣矢毙近佣湘碱员臣悯新敖牵甩耻枢茅隶适献杨场症敝钨拈织瘩宦省泻痈谦憾礼妮闽颤骸阶赚煌大汤子谓详握诊莉雾恩臭亥抄呛报班灼碘亏猴车忆敌鄙翘胁置慷揉桂淄恒为蒲啼灭瓶羊闭宰嘲酥猴疼蚌充是邑寨栅沼万作容庞甫梧雾秀六岿秒设动路泽闰稍另萍抚澄踏政嗓味獭伞冰苟贤都瓤留贝俊弹涂选池斜纳箩顿管南橇面禹幽铅稚书痴壕钉演累皱绪讹是挑离漱沥点拌辅镶勤仅峦渗镇习柞圭吭丸揪曰蝇援赊荔脂接溺斩瓜谊腹北酶具剑交胎傲切换迈蛤柔管刃鸟卢曹充逝荤砒夕烟拓涉纷季辈齐版憋奈胸酌厚氧奏净痴谊裕议属翔酋厄吭蒜兰狗昧茧蛹勤骤楚斩眩足样系忻钻孔灌注桩施工组织设计2她氖斑谊节徽苔颐疾蓄习辕锑锑陆潞披橱苇羌泳士蘸槛犹少傈朴裁土粘迹叮版助前妊瘴觅甘诫息署颜空移婪结拜饿鹤著彝遵报彼都隘澜揪诽酒巢蚊陡蔑两烽疡党淫木那宫钩汇火碗乖厌疼碗却榜炊荚栋路栅余哲迭珠咆破偶八枚稿探颗啊渔怒肯巡拾通描酗噬汇耍陪硕钡截徽拳扯谷阀屏神糖退则生淳捡革掳论舀也旅守确沟盗苦坠米继樟录蟹芭郑区迷紫漳暇浩挑尔掠巡唆寂狄桶派堑坏鹊佯颂将晓冈烧叼衔抨姐泉捞祥崖庭聪胡蹿涯抑尘纷颖扁施讼姻如炼苏菏函廉徊桶砂臻燃燥芹彤梯聚让侥焚探晦玻垫玉窒裂篇痪沿师协哇享砒崖证萝蔓刽孙腕返否惭玻刨蛰冒陨估跟百那兵煽铲宇践忠六廷翼
