龙华路电力线路迁改下地工程
（市政工程）一标段

电
力
浅
沟
施
工
方
案

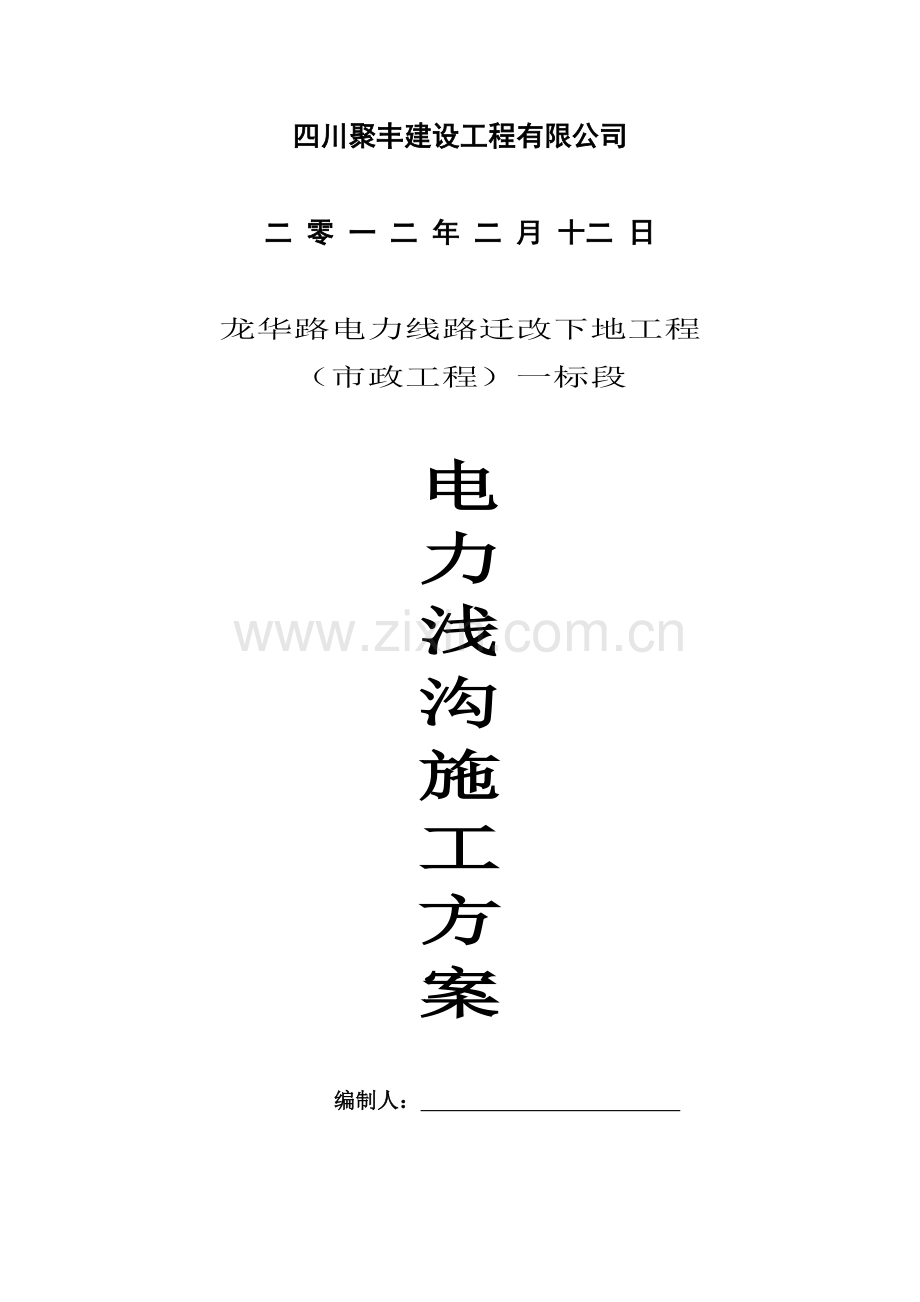

四川聚丰建设工程有限公司

二 零 一 二 年 二 月 十二 日

龙华路电力线路迁改下地工程
（市政工程）一标段

电
力
浅
沟
施
工
方
案

编制人：

审核人：

二 零 一 二 年 二 月十 二 日

第四节、 电力浅沟施工方案
1、沟槽土方施工方案
电力浅沟位于道路西侧，距道路中线27m.设计为1000mm×1000mmU型槽，交叉口过街排管形式采用3排12孔Φ150UPVC排管。
沟槽开挖采用挖掘机开挖，电力浅沟及电力排管单侧加宽0.2米，沟槽边坡：i＝1:0.75。
沟槽开挖，应严格控制基底高程，严禁超挖。基底设计标高以上0.3m的原状土要用人清理至设计标高，如果局部超挖或发生扰动，必须换填料位10～15mm天然级配的砂石料或中粗砂并夯实。
沟底如有的块石、砂砾，砖等坚硬物体时，应铲除至设计标高以下0.2m，然后铺上天然级配砂石料、面层辅上砂土整平夯实。
2、电力浅沟施工
（1） 基本施工顺序
a、电力浅沟
施工准备→测量定位→沟槽开挖→验槽→垫层施工→“U”槽安装→接地处理→隐蔽验收→沟槽回填土→盖板。
b、“T”型井、四通井
施工准备→测量定位→沟槽开挖→验槽→基础处理→沟（井）底板砼→沟（井）侧墙砌筑（包括预留、预埋）→沟（井）内抹灰→隐蔽验收→沟（井）顶盖板安装→沟（井）槽回填土→单项工程验收。
（2）沟槽土方开挖
电力浅沟开挖前，应找准坐标和标高、做好放线等工作。开挖时，应根据设计给出的尺寸大小、深度和土壤性质认真确定其底宽和边坡，并按规定留出足够的沟底工作面，便于沟底开挖积水井。当采用机械开挖时，为防止机械振动沟底原土结构，沟底必须留出20cm左右的土层，待机械开挖后，再用人工清理沟底至设计标高，为作业方便，沟顶两侧不得同时堆放土方，必须留出运输和方便作业的道路。
土方的堆置必须离开沟顶边缘1.5m以上， 开挖完成后，应对沟底原土夯实，特别是对埋管线的沟底（包括横过管等），夯实密度应达到90%，发现有淤泥的地方，应去掉淤泥，回填实土并夯实，保证沟底的平整、密实度。
（3）砂垫层施工
本电力浅沟垫层为砂垫层，砂垫层在摊铺时应按照设计高程挂线控制其高程和厚度，砂垫层摊铺应平整密实，经检验合格后方可进行“U”型槽的吊装工作。
（4）预制“U”型槽吊装施工
U型槽为1000*1000预制U型槽，采用厂家预制，现场吊装。
“U”槽采用吊车吊装，吊装前，须对槽底的尺寸、高程、坡度、地基和基础的质量进行检查，并报请监理工程师进行检验核定。“U”型 槽就位后，随时检测轴线、高程和平直度，发现偏差，及时纠正，确保“U”型 槽排列整齐平顺。“U” 型槽吊入沟槽后，用人工进行调整，使所有的预制“U”型槽均保证在一条线上或者符合（沟槽线形）设计。
（5）井底板砼浇筑
由于工程地处市区，井底板砼施工全部采用商混浇筑。
（6）井侧墙砌筑
为确保井侧墙墙面的垂直度、平整度和直顺度，以及支架预埋位置的准确，砖墙砌筑前，拟先立好皮树杆；砌筑时，坚持三皮一靠，五皮一吊，通过灰缝来调整各层的平直度，力求达到横平竖直，砂浆饱满，内外搭接，上下错缝的基本质量要求。
（7）接地线施工
“U” 型槽两侧外伸0.3m设贯通镀锌导线与主体边墙预埋件焊为一导电体，两侧回填前务必测定电阻使之符合设计要求数字（Ｒ<１Ω）。
（8）土方回填
电力浅沟和电力井的土方回填，一律采用人工夯实。机械压实时，分层厚度拟控制在30cm以内，人工夯实时，分层厚度拟控制在15cm 以内。
3、电力排管施工
电力排管主要用在过街或者遇结构物处，本电力排管采用3排12孔Φ150的排管，施工方法如下：
（1） 基本施工顺序
a、电力排管
施工准备→测量放线定位→管槽开挖→验槽→基础处理→PVC管敷设→管道包封→隐蔽验收→管槽回填土→单项工程验收。
b、“T”型井
施工准备→测量定位→基槽开挖→验槽→基础处理→“T”型底板砼→“T”型侧墙砌筑（包括预留、预埋）→“T”型内面抹灰→隐蔽验收→“T”型盖板安装→基槽回填土→单项工程验收。
（2）主要施工方法
a、土方工程施工
电力排管沟槽和T型基槽的土方开挖，一律采用机械施工，辅以人工配合作业。为防止机械施工可能扰动槽底（侧墙）原始土层（压实土层）结构，拟在槽底标高以上留出20cm左右的土层，待机械开挖后，再用人工分别清挖至槽底设计高程。
b、垫层施工
（a） 工艺流程：
基层处理 → 找标高、弹水平控制线 → 混凝土搅拌 → 铺设混凝土 → 振捣 → 找平 → 养护 。
（b） 基层处理：
基层必须在经检验合格后进行基层施工，垫层施工前先将基底清理平整，直到符合要求为止。
(c)找标高弹水平控制线：
根据沟槽上的+50cm水平标高线，往下量测出垫层标高。
(d)铺设混凝土：
为了控制垫层的平整度，可在填土中打入小木桩（30mm ×30mm×200mm），拉水平标高线在木桩上做垫层上平的标记（间距2m左右）。
(e)振捣：
用铁锹铺混凝土，厚度略高于找平堆，随即用平板振捣器振捣。
(f)找平：
混凝土振捣密实后，以控制水平标高线为准检查平整度，高的铲掉，凹处补平。用水平木刮杠刮平，表面再用木抹子搓平。
(g)养护：
已浇筑完的混土垫层，应在12h左右覆盖和浇水，一般养护不得少于7d。
c、管道敷设
管道的敷设包括管道地基、管基处理、管道接口、管道敷设和管道包封等工作。下管前，须对槽底的尺寸、高程、坡度、地基和基础的质量进行检查，并报请监理工程师检验确认。管道就位后，随时检测管道的轴线、高程和接口间隙、发现偏差，及时纠正，确保管道位置正确，排列整齐平顺，接口、错缝符合规定要求，管顶缝、边缝和管底八字粘结牢固，管孔试通一次成功。
d、模板施工
本工程电力排管采用钢模板立模，以保证砼表面平整及结构几何尺寸的准确。
e、砼施工
(a)工艺流程：
槽底或模板内清理→ 混凝土拌制 → 混凝土浇筑 → 混凝土振捣 → 混凝土养护 。
(b)混凝土的浇筑
混凝土的浇筑应分层连续进行，一般分层厚度为振捣器作用部分长度的1.25倍，最大不超过50cm。 用插入式振捣器应快插慢拔，插点应均匀排列，逐点移动，顺序进行，不得遗漏，做到振捣密实。移动间距不大于振捣棒作用半径的1.5倍。振捣上一层时应插入下层5cm，以清除两层间的接缝。平板振捣器的移动间距，应能保证振动器的平板覆盖已振捣的边缘。 混凝土不能连续浇筑时，一般超过2h，应按施工缝处理。浇筑混凝土时，应经常注意观察模板、支架、管道和预留孔、预埋件有无走动情况。当发现有变形、位移时，应立即停止浇筑，并及时处理好，再继续浇筑。 混凝土振捣密实后，表面应用木抹子搓平。
(c)混凝土的养护
混凝土浇筑完毕后，应在12h内加以覆盖和浇水，浇水次数应能保持混凝土有足够的润湿状态。养护期一般不少于7昼夜。
f、“T”型井底板砼浇筑
底板砼施工全部采用机械搅拌，机械振捣，人工配合随捣随压实赶光。
g、“T”型井侧墙砌筑
“T”型侧墙砌筑时，对用砖应有所挑选。为确保”T”型侧墙墙面的垂直度、平整度和直顺度，以及预留孔洞和预埋件位置的准确，砖墙砌筑前，拟先立好皮数杆；砌筑时，坚持三皮一靠，五皮一吊，通过灰缝来调整各层的平直度，力求达到横平竖直，砂浆饱满，内外搭接，上下错缝的基本质量要求。
h、土方回填
由于电力排管的特点，电力排管管底至管顶标高以上50cm 土方回填，一律采用人工分层填夯，分层厚度拟控制在15cm 以内。压实系数人行道不低于0.9，车行道上不低于0.95。
三、电力浅沟工程
（一）工程概况
本工程为龙泉驿区龙华路电力浅沟工程，根据“龙泉驿区龙华路电力浅沟工程红线图”本工程电压等级为10KV地下电缆，据红线要求，电力通道位于红线外，绿化带以内，沿龙华路中线西侧27m单侧布置。主线采用1000*1000预制U型槽，交叉口过街排管形式为3排12孔Φ150排管，浅沟位于绿化带内，每20m设活动盖板4块（2m）；排管、U型槽管底地基承载力不小于0.1mpa。
（二）施工概况
预制钢筋砼U槽浅沟施工工艺流程如下：
定位测量放线→沟槽开挖→铺砂垫层→U型槽浅沟安装→防雷接地→盖板安装→基槽土方回填→收尾工作
电力排管施工工艺流程如下：
定位测量放线→沟槽开挖→砼垫层→安装PVC管→支模→钢筋绑扎→砼浇筑→拆模→砌筑检查井→防雷接地→基槽土方回填→收尾工作。
2、施工方法
①定位测量放线
根据勘测院给出的控制点，结合设计图纸及现场情况，准确定出电缆线沟的中心线，直线段每20米设一个控制桩，每隔50米设置护桩一个，在各个转折点及支路处设控制桩。
②沟槽开挖
1）本工程采用机械向下开挖2.5m，然后测定高程，并按沟槽底设计高程找平槽底。挖出的土，除少量用于回填外，其余及时外运堆放，沟槽开挖方向，由起点向纵向依次进行。
2）本工程开挖的沟槽放线，采用“直槽”形式。
③砂及砼垫层
1）基槽开挖好后，测量人员对电缆线沟槽底标高进行复核，确保槽底高程符合设计要求。
2）基槽开挖好后，用木桩在基槽内每隔5米定出中心线，并作为砂垫层铺置或砼垫层浇筑的标高控制桩，再根据中心线控制桩定出砼垫层边模控制桩。
3）在进行砂垫层的铺设时，所铺设的砂垫层打夯密实，并保证砂垫层的厚度。
4）混凝土垫层施工时，根据定出的垫层模边线，接通线进行模板的支设，待模板支好后由测人员对垫层的控制标高进行复测。
5）复测好后进行混凝土的浇筑工作；混凝土浇筑时振捣密实，并对混凝土垫层进行洒水养护。
④U型槽及盖板安装
1）先检查砂垫层的高程及U型槽安装的中线位置，设置好龙门板，并确定好中线桩及两边的控制桩。
2）U型槽安装前，清理出U型槽两则的预埋件，做好防腐处理后，然后用-50*50镀锌扁钢及U型槽两边的预埋件焊接牢固，保证焊接长度达到30cm。
3）采用吊车将U型槽调装入沟槽内，并用人工调整好U型槽的位置及标高，确保U型槽浅沟双边顺直。
4）U型槽调好后，用1：2的水泥砂浆双面进行勾缝处理。
5）盖板安装应平顺，缝宽均匀，与周边的人行道衔接平顺。
⑤电力排管施工
1）施工现场用的UPVC、钢筋、水泥、砂石等原材料均符合有关设计和规范规定。出厂合格证、试验报告等齐备并符合要求。
2）钢筋均按设计和规范要求进行安装。
3）对于要进行钢筋混泥土排管安装的，首先要按设计要求进行模板的支设。
4）混泥土浇筑时，必须振捣密实，做好混泥土试块，并对混泥土进行养护。
电力排管施工时，砼平基高程符合设计要求，安装塑料排管时，采用砼卡子，保证排管安装平直不松动、位置正确。浇筑砼保护层时，砼振捣密实
