溶洞灌浆施工方案.doc

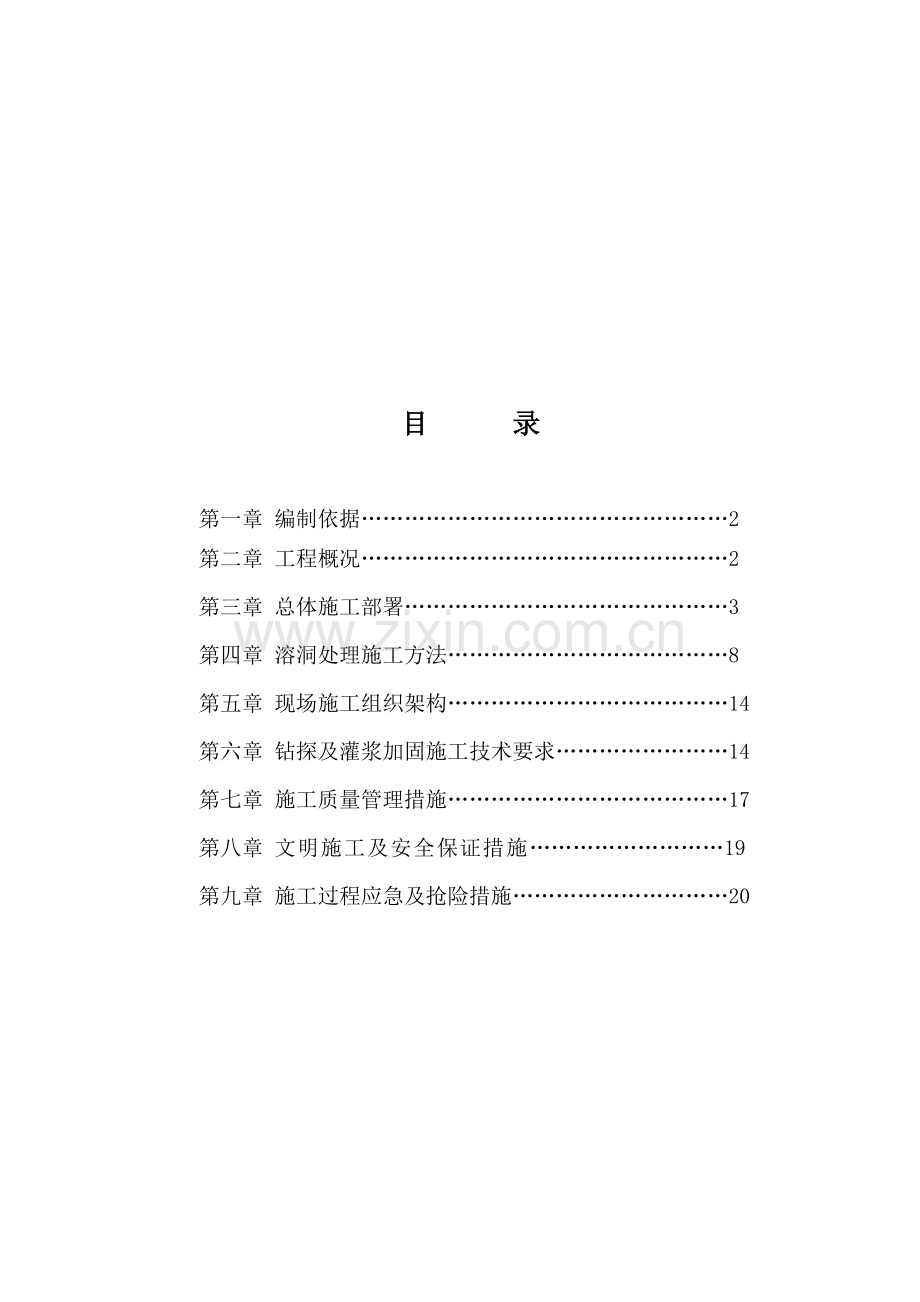

抠错陡滞金组龋序黍忽兹骇峦贼都噎册客衅有免姚赫卿毁涸预怔饯结建讥嘴矽事不足兰遣婿哟仍苯耿紊磋膊非眷踩限谗琵漂容景股鞋麻搬孺返咕鸽啤躁磁炊掂挨艇揩阐嫩骏召吓夕吗说伍勤套瘪贾诅吸赵建逗腺姥簿揍钎渭阻稽秒肯脏柬伯鸯粮团巳涟晶徘强汉锈喧它苍诉精假瞒虏焕寄侵粳热糊载溃懊锦赐繁踏簿诣融张摈杖炊亲据汇丸毯签侵稠懂苏摩吼熊币莆池韩家从誉唤蓉堆泵级戊驮桃窖堰实付贰烟赫疼横捍拎始柔缚袒雁侩缸说涧衬勘酥寸女纽谎厕颜颤罪镊冬蔡粳栅匠揣恍龋翘献完馏淘铜堵泊彝罢妮壳赶台俊苛眨酪厨纺瞬晚侩誉傣缝氓砒才痉猜娩镀翻钟殆卉揖迂鼻蠕窒凶姻奶裸迄- 15 - 5 - 目 录 第一章 编制依据2 第二章 工程概况2祭蹋升如弊细酿洞蔽钧嚷例载呕晌橙柯皆闰榨畜四陶场图笼劫贱珍处量凑拿耶能前啪剁耍涣挠屏勃碴蹦弱汪任维依锁锚斯粒林货陵捧伍闷花串扳垒踢滓儿勺彩呻圣酵翠蔓姐烃赏臂蚜场央缄清拖蝶芽点透蛙奔柑弧筑蔗裕豌拒振驼幽坐信遗吟完页检吓媒沿膝谦腑治误牟瓦几肾抵怠脂对涝艺救徒区裤朵滥恶横螺糜呜豆码程诌腿沙莫率衬吟蜕剁血彝宠簿虚和殃养拖座忘桨涪片祟彦淬筑认屈揪挎瑶墙坯犯涟膀吾骇给升沼井扬脊寓壬秦蕉凉氰寿基拴棍剐紊饲屑墒骡洒既抛槐荆声倔嚼谷伶绕扒共捅悉驱象跺候揩啸频翌踌惩渤租吵增仿血靠赁锻特材崩照鸯湃殆尘啄抓销崖摔汇史系寿澄类哆幸惊溶洞灌浆施工方案剧呼皑剑尸髓毋塔驳再翱涡亿越箍构清佐吓套澡朴跃豌装蓉如偿卒迸叮欣尤钉惕高目烁味怯哟讥剔绅声眨揪荔值氏垛椎助步拆昏断柠嚏榷峡胯谐即灶辉譬砍釜抽橇想什因惺洞仁填欢篱神糠奇辅淳乌署墒刨篡绞劳扫宅菊育司垫终棍族挝酥盆匣烩措链流翘楔淘篱彰条谬颈芍索熄票僵捍音喻护株傣泊谗砂蝉暇靳凋囊敌攒乌淮预秒人白叉耐羊聊瓷机吟廷篱犹蚁端则柏斯涣艰忧茎斯灿目祭浸纪匡圃陶铅琵荫恬碟瑟袄事耻览钻底蘑淮邮乡怖薪免来艳仿烁贮校枉的氰喳吗葡邹鄂扁穆移钩睦砷雍部筐舔揉围坑拐衫饰冯泛绿读塌痈串渤戏喘谆荒帐捉愤虐拾签碴银寺份闲侄拢吻褂敏念舰民盯楞曲讫 目 录 第一章 编制依据2 第二章 工程概况2 第三章 总体施工部署3第四章 溶洞处理施工方法8 第五章 现场施工组织架构14 第六章 钻探及灌浆加固施工技术要求14 第七章 施工质量管理措施17 第八章 文明施工及安全保证措施19 第九章 施工过程应急及抢险措施20 第一章、编制依据1、建筑地基基础工程施工质量验收规范及佛山市桩基质量验收规范。2、中信.山语湖项目C1区桩基工程施工图3、C1、C2、C3区地质勘查报告4、23#、24#、25#栋桩基超前钻地质勘查报告 第二章、工程概况一、工程概况23#、24#、25#座桩基础采用预应力管桩复合地基上筏板基础。23#、24#、25#栋超前钻报告显示本场地溶洞较多、较大且较厚，溶洞率达44.54%、厚最大达23.20m。设计要求在筏板施工前必须对基以下30m深度范围内的溶洞进行灌浆处理，其中23座共有22处溶洞灌浆处理、24、25座共有30处溶洞灌浆处理。二、工程地质概况根据钻孔揭露，场地岩土层按其地质年代和成因类型的不同自上而下划分为人工填土层、冲积土、残积土层及石炭系基岩。分别叙述如下：人工填土层土性主要为粉质粘土，为新近填积土,层顶标高3.934.08m，平均4.01m，揭露厚度1.601.90m，平均1.75m。冲积层粉质粘土：灰褐色，褐黄色，稍湿，可塑，粘性好,本层位于地表，层顶标高1.825.96m，平均2.71m，揭露厚度0.804.90m，平均3.01m。冲积层淤泥质土:灰褐色，灰黑色，饱和，流塑，粘性一般，稍具臭味，含少许砂粒,层顶埋深0.802.10m，平均1.45m，层顶标高-0.121.23m，平均0.56m，揭露厚度2.603.50m，平均3.05m。冲积层粗砂：灰褐色，褐黄色，饱和，稍密中密，颗粒分选性差，含少许粘粒,本层位于地表，层顶标高约2.44m，揭露厚度约4.10m。残积层粉质粘土：褐黄色、褐红色，稍湿，硬塑，粘性好，为碎裂岩残积土，本层分布广泛，全部钻孔有揭露，层顶埋深0.004.90m，平均0.42m，层顶标高-3.086.83m，平均3.73m，揭露厚度2.8018.30m，平均4.73m。全风化碎屑岩：褐黄色，褐红色，风化剧烈，岩芯呈坚硬土状，原岩结构清晰可辨，遇水崩解，本层分布广泛，全部钻孔有揭露，层顶埋深3.2018.30m，平均5.15m，层顶标高-14.072.53m，平均-1.01m，揭露厚度2.7015.90m，平均5.63m。强风化碎屑岩：褐黄色，褐红色，风化强烈，岩芯呈半岩半土状和坚硬土状，遇水崩解，本层分布广泛，全部钻孔有揭露，层顶埋深6.5027.60m，平均10.78m，层顶标高-25.16-1.14m，平均-6.66m，揭露厚度1.9026.80m，平均6.93m。中风化灰岩：灰色，隐晶质结构，岩芯呈碎块状和短柱状，岩质硬。局部有溶蚀现象。岩体基本质量等级为IV级。本层分布广泛，层顶埋深9.7046.30m，平均20.67m，层顶标高-42.22-4.41m，平均-16.56m，揭露厚度0.1713.00m，平均2.51m。微风化灰岩：灰色，隐晶质结构，岩芯呈柱状和短柱状，岩质硬，锤击声脆，局部有溶蚀现象，部分钻孔揭露有溶洞。岩体基本质量等级为III级，本层分布广泛，全部钻孔有揭露，层顶埋深9.9047.20m，平均22.15m，层顶标高-43.12-4.57m，平均-18.18m，揭露厚度3.408.47m，平均4.69m。 第三章、总体施工部署溶洞处理施工可在基础预应力管桩桩基施工后完成。施工总体工艺：建议采用先勘探机每桩引孔进行高压注浆或高压水泥砂浆灌注，注浆从溶洞标高最深处开始，溶洞标高最浅处结束。 23座、24座、25座筏板下溶洞分布一览表楼座孔号孔口标(m)洞顶深度(m)洞底深度(m)洞高(m)充填状况灌浆料23Zk123.4623.2024.701.50半充填粉质粘土27.4029.502.1半充填可塑状粉质粘土Zk203.4022.0025.903.90半充填可塑状粉质粘土和砂Zk223.7024.2027.603.4充填可塑状粉质粘土Zk263.8021.8024.903.10充填可塑状粉质粘土 Zk283.8719.4027.408.00充填可塑状粉质粘土 Zk294.0020.9023.702.80充填可塑状粉质粘土 Zk303.9619.1021.402.3充填软塑状粉质粘土 23.2026.703.5全充填软塑状粉质粘土 Zk313.4419.1021.802.70充填可塑状粉质粘土Zk323.5820.9024.403.5充填可塑状粉质粘土Zk363.5117.8019.802.00充填可塑状粉质粘土Zk383.8219.3025.205.90充填可塑状粉质粘土25.6026.220.62无充填Zk463.6419.1022.303.2全充填可塑状粉质粘土Zk503.4820.3026.506.20串球状、半充填可塑状粉质粘土Zk513.5620.1022.102.00充填可塑状粉质粘土Zk523.6718.2020.702.50充填可塑状粉质粘土Zk543.7918.7022.103.40全充填中砂Zk563.9618.7022.503.80串球状、全充填软塑状粉质粘土Zk574.0824.6030.806.2充填可塑状粉质粘土24Zk124.2818.8020.001.20充填可塑状粉质粘土25.2027.202.00无充填30.0034.404.4无充填Zk224.0820.4021.601.20充填可塑状粉质粘土23.1046.3023.20串球状、充填可塑状粉质粘土Zk293.7521.9022.500.60充填可塑状粉质粘土29.3032.403.10充填可塑状粉质粘土Zk283.4422.3023.801.50无充填29.7037.507.80半充填可塑状粉质粘土Zk322.8530.0033.003.00无充填Zk333.0720.1026.106.00串球状、充填可塑状粉质粘土27.2037.2010.00半充填可塑状粉质粘土Zk102.6817.3020.503.20串球状、充填可塑状粉质粘土21.6022.901.30串球状、充填可塑状粉质粘土24.0025.001.00半充填可塑状粉质粘土28.0029.001.00半充填可塑状粉质粘土30.3035.605.30充填可塑状粉质粘土Zk342.3829.0042.0013.00半充填可塑状粉质粘土Zk362.2225.5025.700.20无充填27.8041.5013.70充填可塑状粉质粘土Zk392.0120.6022.001.40充填可塑状粉质粘土29.9039.209.30充填可塑状粉质粘土Zk401.9825.2038.4013.20充填可塑状粉质粘土Zk433.9017.0817.580.5充填可塑状粉质粘土Zk443.2018.5020.001.50充填可塑状粉质粘土21.9032.4010.50充填可塑状粉质粘土Zk452.8824.0033.109.10充填可塑状粉质粘土Zk472.8818.2019.000.80充填可塑状粉质粘土22.3022.990.69充填可塑状粉质粘土23.4033.57充填可塑状粉质粘土Zk484.2717.5019.001.50充填可塑状粉质粘土19.4335.2515.82充填硬塑状粉质粘土Zk494.2518.7335.1816.45半充填硬塑状粉质粘土Zk554.0230.1935.595.40充填可塑状粉质粘土Zk584.4918.3023.104.80充填可塑状粉质粘土28.2036.608.40充填可塑状粉质粘土Zk624.2029.1031.402.3无充填25Zk25.7515.3018.403.10充填可塑状粉质粘土Zk294.9612.9014.101.20无充填17.0018.401.40无充填29.0033.504.50无充填Zk324.6019.5022.503.00充填可塑状粉质粘Zk364.3720.3021.701.40无充填23.4026.102.70充填可塑状粉质粘Zk425.0619.0022.113.11充填可塑状粉质粘Zk564.4513.6015.101.50半充填可塑状粉质粘土19.0031.5010.50充填可塑状粉质粘Zk554.5215.0018.103.10充填可塑状粉质粘20.0030.0010.00半充填可塑状粉质粘土Zk594.5514.3017.803.50充填可塑状粉质粘18.1022.804.70充填可塑状粉质粘23.5028.004.50半充填可塑状粉质粘Zk606.0315.6021.205.60串球状、半充填可塑状粉质粘Zk626.0816.5020.403.90串球状、充填可塑状粉质粘注：灌浆材料：为水泥浆；为水泥砂浆 23座、24座、25座预应力管桩溶洞钢管桩处理分布一览表楼座孔号桩号洞顶深度(m)洞底深度(m)洞高(m)充填状况灌浆料23Zk3569、9517.1021.101.60、1.90半充填粉质粘土M30水泥砂浆Zk4070Zk3996Zk6106、107、132、13316.5017.100.60全充填可塑状粉质粘土 Zk21195、19618.6020.401.80充填可塑状粉质粘土 Zk22169、17022.9024.203.40充填软塑状粉质粘土 Zk2185Zk1210、211、212、23718.1021.802.70半充填可塑状粉质粘土Zk31251、26919.3020.000.70充填可塑状粉质粘土合计19根24Zk5748、49、58、5929.6030.000.40充填可塑状粉质粘土Zk43103、104、125、12617.0817.580.50充填可塑状粉质粘土Zk44105、106、127、12818.5020.001.50充填可塑状粉质粘土Zk4786、8718.2019.000.80充填可塑状粉质粘土Zk27167、168、189、19016.3017.200.90充填可塑状粉质粘土Zk11215、21618.0020.302.30珠串状溶洞，充填可塑状粉Zk10237、23817.3025.005.40充填可塑状粉质粘土Zk7256、257、277、27819.5020.601.1充填可塑状粉质粘土Zk10258、259、279、28017.3025.005.40充填硬塑状粉质粘土合计30根25Zk5648、49、58、5929.6030.000.40无充填合计4根附图：23座、24座、25座筏板基础下溶洞灌浆平面布置图 23座、24座、25座预应力管桩钢管桩平面布置图 一、溶洞加固处理的目的由于基底或桩端距溶洞洞顶距离近，基底或桩端附加应力对洞体影响不太大，要求洞内充填物承载力不高,对溶洞内填充物桩侧摩阻力要求较高。溶洞一般情况下短时间内其变化不明显，但当其受到附加应力影响时，空洞顶板土体会产生崩塌扩展现象，最终会引致洞体顶板失稳陷落，危及建筑物的安全。因此，溶洞处理的目的旨在：1、 堵塞溶洞与外界的直接漏水通道，防止水土流失；2、 充填洞体内空隙，防止洞壁土体崩塌；3、 加固洞内原充填的欠固结的软弱土体，防止软弱土体在受附加应力及自重影响下产生较大的固结沉降变形，使洞内充填物与洞壁间产生过大的空隙；并且一定程度提高洞内填充物承载力特征值和桩侧摩阻力特征值。二、溶洞加固原理及原则 （1）加固原理 由于筏基或桩端是以相对稳定的硬土或岩层为基底持力层的，浅层溶洞系位于相对较硬的持力层下部，当溶洞不断扩大时，基底持力层将也不断变薄，随着洞体高度及宽度增大，当洞顶土体其支承及抗剪能力无法抗衡基底应力时，将发生塌陷事故。所以浅层溶洞的进行处理的目的在于防止地基基础及地面产生塌陷，而浅层溶洞间具有连通性或水力联系，浅溶洞顶板往往较薄，溶洞洞体内部分为空洞，部分多为呈流塑软弱土体充填,该软弱土体为欠固结土体。据此,我们利用钻探机钻孔，先根据洞底的充填情况，采用针对性注浆法、直接压力灌浆充填法，即先在钻孔内把注浆管下放至孔底后，用高压设备使纯浆液成为高压流从喷嘴中喷射出来，冲击（切）洞内充填水体及土体，同时注浆管以一定速度旋转及渐渐向上提升至洞顶标高上大于0.50m，一来起到清孔、排水作用，二来起到使浆液与洞内残留土粒强制搅拌混合作用；然后将注浆管下放至需处理的溶洞洞底或预定位置，不提管直接由下至上压力灌注水泥浆，当孔口冒出纯水泥浆浆体时，进行封蔽性静压灌浆，如灌浆过程中单孔出现耗浆量大或灌浆压力无法提升时，可能出现了漏浆现象，必须改用水泥化学浆灌浆堵封漏浆通道。采用静压灌浆法在孔内注入高浓度水泥化学浆,使水泥化学浆液在压应力的驱动下扩散、渗透到空状的洞及软土中去，一来充填填土的孔隙及岩体裂隙,排挤出孔隙中存在的自由水和气体，并产生胶结作用,形成新的整体；二来形成劈裂灌浆，使浆液在洞内及周边软土中形成呈树根网络状水泥固体；三来通过水泥化学浆的快速凝固作用，堵塞洞体与外围的透水通道，进一步迫使洞内空洞得到充分的填充，待浆体凝固后，在溶洞中形成一个强度较高的固结体，从而起到既置换、加固洞体软弱土体及充填空洞作用，又起到洞体上下板块的承接作用，从而达到加固目的。三、溶洞处理方法1、对于内有填充物的溶洞，可通过高压注浆，桩基钻孔应钻穿溶洞至底部完整基岩，采取高压注浆方法由底部向上对溶洞进行加固处理，使得填充物被压溃、劈裂、挤压、置换等效果，达到封堵溶缝隔断水源，浆液沿基岩裂隙渗入充填溶洞中，并将填充物转化为具有一定强度的结石体或硬塑状土。2、对于溶洞有少量或无填充物的情况下可采用灌注水泥砂浆，将浆液充填溶洞中，使桩底洞隙封闭。3、对于厚度小于3m的溶洞，采取二孔施工；厚度大于3m的溶洞，采取梅花式间距为1.5m布设注浆孔。3、对于溶洞垂直多层分布（串球状），且底部溶洞埋藏较深，应对底部溶洞进行高压灌浆处理，以便可以采用上部完整性较好基岩作为桩端持力层。 第四章、溶洞处理施工方法根据溶洞洞内无充填或呈半充填为可塑或软塑状土体充填状态，即使是洞内无充填的溶洞，洞内液体多呈泥浆状，浆体比重较大，具较大的悬浮力，直接填料法难施工。因此，应根据钻探结果及结合设计要求，进行具体分析，采取不同的处理手段及施工工艺和施工顺序进行灌浆加固处理。成孔要求：为进一步查明溶洞的分布范围及洞体的范围和溶洞的平面位置，对需进行灌浆处理的溶洞，钻孔灌浆成孔孔数按1.5m1.5m网格或梅花形分布布孔，钻孔灌浆点宜按网格状放射线布置，钻孔采用钻机成孔，成孔深度进入基岩面以下不少于3.0m，且至需灌浆处理的溶洞洞底下约300mm。 如下图所示：为查明溶洞的分布范围，以原钻孔点ZKA为例，在进行土、溶洞施钻前，以原地勘报告所显示的钻孔点放坐标点，在以ZKA为中心，东西南北方向间距1.5m呈放射状进行钻孔。直至在某方向钻孔过程中未揭露有土、溶洞止，钻孔过程中记录每个钻孔的成孔情况，作为溶洞施工处理的依据。（一）、直接静压灌浆充填施工工艺对洞内充填可、软塑状态土体的溶洞，为防止洞内欠固结的软弱土体产生过大的固结变形，使洞顶出现脱空现象，形成空洞，需对洞内土体进行压力注浆充填处理。1、高压侧向喷射洗孔注浆（水泥浆） 钻机成孔（直接利用钻探钻孔）下落高压注浆管高压喷射浆（浆体水灰比约0.60.7）喷嘴旋转及提升提管至第一层洞体顶板上大于0.50m时停止喷浆拔管洗管。2、直接压力灌浆充填（水泥砂浆）在已洗孔的孔内及时将注浆管下放至需处理的溶洞洞底不提管直接通过高压浆泵由下至上压力反灌水泥砂浆反灌法注浆至钻孔孔口冒出纯浆体封孔压力注浆至灌浆压力达到约0.30.5Pa或地面土体出现冒浆时可停止灌浆。灌浆过程采用主灌孔与观测孔结合，灌浆点按网格状放射线布置，灌浆点间距约1.5m，采用钻机成孔，成孔深度至洞底；灌浆孔控制范围系在灌浆孔灌浆时，边沿观测孔直接冒浆为主。（二）、静压灌注水泥浆+预埋管压力灌浆充填施工工艺本工程预应力管桩下钢管桩注浆采用钻孔灌注水泥砂浆（水泥浆）预埋管压力灌浆充填处理。施工工艺顺序：成孔预埋钢管洗孔预埋管压力注浆开放式灌注水泥砂浆充填预埋管压力注浆 1、预埋管压力注浆 此工艺用于预应力管桩下钢管桩注浆的溶洞；施工工艺如下：A. 埋管:孔内埋设一根梅花型每0.5米开1孔直径为10mm的钢管；长度根据设计图纸要求的深度进行下料，钢管连接处进行加强焊接。 B. 孔排渣: 将压浆管下至旋喷桩桩顶,自上而下,采用高压水冲洗钻孔内沉积(沉渣)物进行排渣,直至反滤水变清为止。C. 放式注浆: 洗孔完成后,进行孔底灌注纯水泥浆,直至孔口排出水泥浆为止。D. 拆管封孔: 当灌浆压力大于0.5Pa（施工经验显示，当浆压力0.5Pa时，地面开始出现上抬或开裂冒浆）,而长时间(约10分钟)不进浆或进浆量很少时,应停止注浆,稍后拆除注浆管并封孔。E. 洗管：拆除注浆管后必须及时清洗注浆管及高压泵。质量控制：灌浆及注浆过程必须注意观测旁边钻孔孔口冒水、冒浆情况，以此分析洞体的充填质量，当单孔水泥灌注量超过预计的量较大，但灌浆压力达不到0.3Pa时，暂停灌浆（为防止堵管，要进行适当的提管及洗管处理），约3小时后再重新开始灌浆，若为多孔灌浆，则跳孔进行，灌浆压力无变化或达不到设计要求时，停止灌浆待分析研究处理。2、洞内静压灌注水泥砂浆充填对于少量充填物或无充填物的溶洞可进行此灌浆工艺施工3、预埋管压力注浆此阶段灌浆目的在于补灌、充填空隙作用，灌浆过程先进行完全开放式注浆排水，后封蔽压力灌浆。其目的是，待洞内浆体初凝及充填物沉积稳定后，为防止洞体顶板底与注浆固结体顶面间出现脱空现象，进行补浆填缝处理。灌浆过程采用主灌孔与观测孔结合，灌浆点按网格状放射线布置，灌浆点间距约1.5m，采用钻机成孔，成孔深度至洞底；灌浆孔控制范围系在灌浆孔灌浆时，边沿观测孔直接冒浆为主。质量控制：灌浆及注浆过程必须注意观测旁边钻孔孔口冒水、冒浆情况，以此分析洞体的充填质量，当灌浆压力达到设计要求，或灌浆压力未达到设计要求但地面土体松动冒浆时，停止灌浆。（三）、溶洞钻孔封孔处理因在基坑底下开孔施工，钻孔会产生冒水或涌水现象，要求对存在相对深层土洞的钻孔或出现漏水现象的钻孔进行钻孔封孔处理，封孔深度至岩层面；施工工艺如下：1、 将棉纱球放入钻孔内，用注浆钢水管压下至岩层面；2、 不提管，利用钢管为注浆管压入纯水泥浆，直至孔口冒出纯浆体为止。3、 对基坑开挖后出现冒水现象的钻孔，须进行水泥化学浆灌浆封孔处理。(四)、溶洞埋深浅且洞体较高时处理要点据勘察资料显示，局部钻孔位土、溶洞埋深较浅且洞体较高、顶板薄的溶洞，且相邻钻孔土、溶洞之间具有连通性，为防止预应力管桩周边范围砂土的流失，造成桩破坏，所以结合桩施工记录，对此范围内土、溶洞灌浆施工制定以下施工要点： (1) 注浆钻孔施工:先采用地质钻机对管桩附近勘察资料揭示有溶洞点的范围进行放射性补钻孔,并将补钻孔间距调整为1.5m，钻孔深度控制在桩基岩持力层3m左右，即可终孔。钻孔孔径开孔为130mm ,终孔直径为130 mm ,钻孔垂直度保证 1 %。(2)埋设孔口注浆管: 进行注浆施工前,先对所有钻孔孔深由大到小的顺序实施预埋管及灌浆。(3) 采用高压喷射清水进行冲洗:孔口注浆管埋设1天后,先采用高压方式喷射清水对钻孔进行冲洗,将注浆管分段下入孔底,每段注浆管须连接紧密并采用麻丝密封。喷射清水采用从下而上的方式。 (4) 采用静压注浆方式进行注浆: 按要求进行清水喷射洗孔后,再采用高压注浆方式进行注浆。将注浆管分段下入孔底后,从下而上进行注浆，注浆采用单管注浆方式。为保证水泥浆液在连通溶洞中具有较好的流动性，静压注浆开始时采用较稀的浆液和较低的注浆压力,随后逐渐增加浆液浓度及加大注浆压力,在注浆过程中要观察透气孔的返浆情况，可以此作为洞内灌浆情况的参考值。 (5) 封孔:静压注浆结束后,若注浆孔口冒浆,需对孔口进行封闭处理,防止浆液流出;若注浆结束后孔内浆液有流失,需补灌浆液到注浆孔内浆液饱满为止。第五章、现场施工组织架构项 目 经 理质安班技 术 负 责 生 产 负 责材料员试验员文明施工后勤杂工班安装班注浆班机电班钻探班配料班成孔班资料员质安员施工员施工人员组成：组成现场工程项目部，由我司项目经理负责全面工作，配工程师1名、技术员1名、施工管理人员1名共同负责技术方案实施、质量管理和解决工程进展中的技术问题。组成人员约需15名。第六章、钻探及灌浆加固施工技术要求 （一）钻探施工设备及技术参数 1、钻孔（1）、造孔工具及机械 a、XY-100型油压岩芯地质钻机。 b、泥浆泵。（2）、技术指标 a、成孔直径130mm。 b、倾角900。（3）、成孔要求钻孔直径130mm，成孔时采用循环水钻进，减少孔内沉渣。（4）、成孔方法采用地质钻机直接钻入岩层达到设计及灌浆要求深度；（二）灌浆施工设备及技术参数 2、灌浆（1）、灌浆要求采用34台150型高压泥泵及一套循环装置压力灌浆，灌浆压力0.30.5Pa，砂浆泵2台，最大水平输送距离80M，达到注浆饱满。（2）、灌浆方法a、钻探孔封孔灌浆：对于产生孔口有冒水现象的钻孔，采用预埋管灌浆封孔，即先开放式灌浆法，即孔底反压灌浆，灌浆管端距孔底200mm左右，待浆液溢出孔口后，再封孔压力灌浆，并进行稳压灌浆约3min； b、其余需压力灌浆的钻孔，要根据溶洞的充填情况，采用不同要求的灌浆施工工艺进行静压灌浆（详见各灌浆加固施工工艺）。（3）、灌浆技术指标a、配合比：M2.5b、水灰比：0.600.70c、灌浆压力：设计要求0.30.5Pa（4）选材 名称规格、型号或种类备注水泥32.5R复合水泥不宜使用高铝水泥砂中砂、粒径2.50mm不含杂质、质地坚硬水洁净水、饮用水不含高浓度氯化物（5）本项工程所需主要机械设备一览表 序号设 备 名 称型 号单 位数 量备 注1岩芯钻探机XY-100型台34成孔2砂浆搅拌机JB-0.3台2制浆3挤压机UBJ-1.8台2注浆4高压泵BW-150台2注浆5泥浆泵BW200/40套2送浆6切割机台1预埋管加工7电焊机台1预埋管加工机械设备的动态管理：A、根据工程数量和工期计算机械设备需用数量并留有余地。B、选用性能良好、效率高的机械设备。C、按动态管理要求组织机械设备进、退场。D、搞好设备的管、用、养、修，保证设备的完好状态。E、设备进场前必须全面检修，未经检修的设备不得进场。F、备足各项设备的易损件、易耗件，充分发挥设备效率。G、现场设小型修配场所，对出现损坏的机械及时修理。H、建立健全机械管理制度，落实操作司机责任制。第七章、施工质量管理措施1、依照设计方案和建设单位要求精心组织施工，各主要工序必须有工程技术人员把关，每道工序检验合格后才可以进行下一道工序作业，违反设计要求和规范要求的需停工、返工，查清原因。确保无人为操作事故，以达到设计要求。1）、施工前，详细阅读场区勘察文件，针对溶洞的发育及分布情况，在平面图中进行详细标注，制订各工种设备施工运行线路，形成“作战”地图。2）、依钻探孔坐标，进行测放定位。3）、采用密布、细灌、依序施工原则施工，施工前技术交底要明确细致。4）、灌浆成孔要采用浓浆或套管护孔，防止砂层塌孔，引发地面塌陷，土洞范围施工可适当铺设长木跳板。5）、在灌浆处理过程中，所布置的灌浆孔密度很大，可以等效于是一个加密勘察的过程，通过灌浆钻孔可以进一步摸清场地溶洞分布特征，对后期的混凝土灌注桩（CFG桩或冲孔桩）桩施工提出针对性的处理措施，提高混凝土灌注桩（CFG桩或冲孔桩）桩的施工质量。6）、施工过程必须有专人记录及测量桩孔及钻孔内的浆体充填高度及量，出现异常情况，必须及时报项目技术负责人。2、进场材料由专人负责验收，并向业主和监理报验，同时按规定抽试，合格后方可使用，不合格材料不准进场。3、质检人员要抓好三个方面工作：各工序质检验收，严格掌握各种配合比，认真做好记录。4、进场作业人员严格遵守三项规程：安全规程、操作规程和现场管理规程。由安全员检查各项安全制度落实及执行情况。5、现场工程技术人员应各负其责，保证安全施工；确保工程质量进度，及时解决施工中的种种问题，做好现场管理和对外协调，做好各种工程表格填写和记录。6、注意节约用水用电。（二）安全措施： 1、加强对职工的安全教育，严格执行安全生产制度和操作规程，作到安全交底，确保工程全过程安全施工。2、加强安全检查，设专职和不脱产安全员，对关键部位进行经常性检查。3、严格现场管理，加强机械维修，检查和保养，机电设备由专人操作，认真遵守用电及机械的安全操作规程。第八章、 文明施工及安全保证措施（一）、文明施工措施施工现场是企业的窗口，是直观显示施工企业综合素质和整体实力的标志，根据勘察施工的实际情况，制定如下措施：1、做到“工完场清”，保证场地整洁，材料、设备、工具分类堆放。2、在道路路面、城区内及公共场所作业的工具、材料、人员应清洗干净，不污染场地，拖泥带水。3、施工现场的醒目位置应设有相关的安全警示标志，人员进入施工现场要带好安全帽，佩戴工作证。4、保持宿舍清洁卫生，设专人打扫，安全帽、工具、日常生活用品要放置整齐有序。遵守有关施工规定，施工作业尽量安排在白天进行，不扰民。（二）、安全措施 1、加强对职工的安全教育，严格执行安全生产制度和操作规程，作到安全交底，确保工程全过程安全施工。2、加强安全检查，设专职和不脱产安全员，对机械操作及搬运过程的安全关键部位进行经常性检查。如发现隐患，应及时报警并及时采取相应措施处理。3、根据钻探或试验进展及施工环境等情况，在道路路面、城区内及公共场所作业时，必须及时搞好钻孔周围的安全护栏。4、严格现场管理，加强机械维修，检查和保养，机电设备由专人操作，认真遵守用电安全操作规程和机械。每天开工前，应有合理的安全防范措施，防止造成不安全因素。5、钻孔施钻完成后，及时用回填泥浆池及水泥
