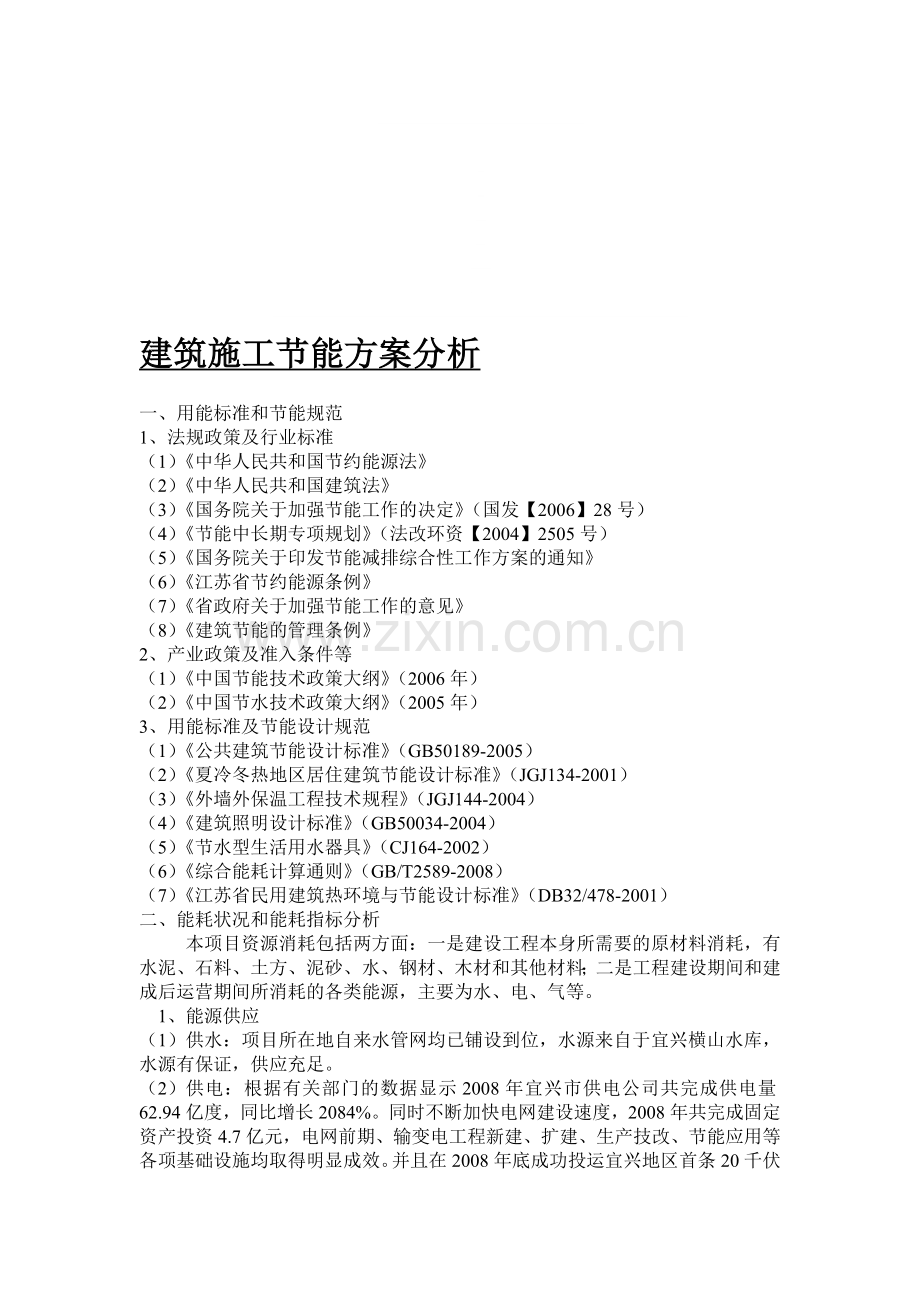

建筑施工节能方案分析

一、 用能标准和节能规范
1、 法规政策及行业标准
（1） 《中华人民共和国节约能源法》
（2） 《中华人民共和国建筑法》
（3） 《国务院关于加强节能工作的决定》（国发【2006】28号）
（4） 《节能中长期专项规划》（法改环资【2004】2505号）
（5） 《国务院关于印发节能减排综合性工作方案的通知》
（6） 《江苏省节约能源条例》
（7） 《省政府关于加强节能工作的意见》
（8） 《建筑节能的管理条例》
2、 产业政策及准入条件等
（1） 《中国节能技术政策大纲》（2006年）
（2） 《中国节水技术政策大纲》（2005年）
3、 用能标准及节能设计规范
（1） 《公共建筑节能设计标准》（GB50189-2005）
（2） 《夏冷冬热地区居住建筑节能设计标准》（JGJ134-2001）
（3） 《外墙外保温工程技术规程》（JGJ144-2004）
（4） 《建筑照明设计标准》（GB50034-2004）
（5） 《节水型生活用水器具》（CJ164-2002）
（6） 《综合能耗计算通则》（GB/T2589-2008）
（7） 《江苏省民用建筑热环境与节能设计标准》（DB32/478-2001）
二、 能耗状况和能耗指标分析
本项目资源消耗包括两方面：一是建设工程本身所需要的原材料消耗，有水泥、石料、土方、泥砂、水、钢材、木材和其他材料；二是工程建设期间和建成后运营期间所消耗的各类能源，主要为水、电、气等。
1、能源供应
（1） 供水：项目所在地自来水管网均已铺设到位，水源来自于宜兴横山水库，水源有保证，供应充足。
（2） 供电：根据有关部门的数据显示2008年宜兴市供电公司共完成供电量62.94亿度，同比增长2084%。同时不断加快电网建设速度，2008年共完成固定资产投资4.7亿元，电网前期、输变电工程新建、扩建、生产技改、节能应用等各项基础设施均取得明显成效。并且在2008年底成功投运宜兴地区首条20千伏配电线路。因此项目拟建地的电力供应满足项目的运营需要。
（3） 供气：宜兴市本身无天然气资源，但目前市场能保障供应，天然气为西气东输气源，管网已普及全市各镇及工业区。其中仅港华燃气公司一家就拥有1000m³/H的供气能力。

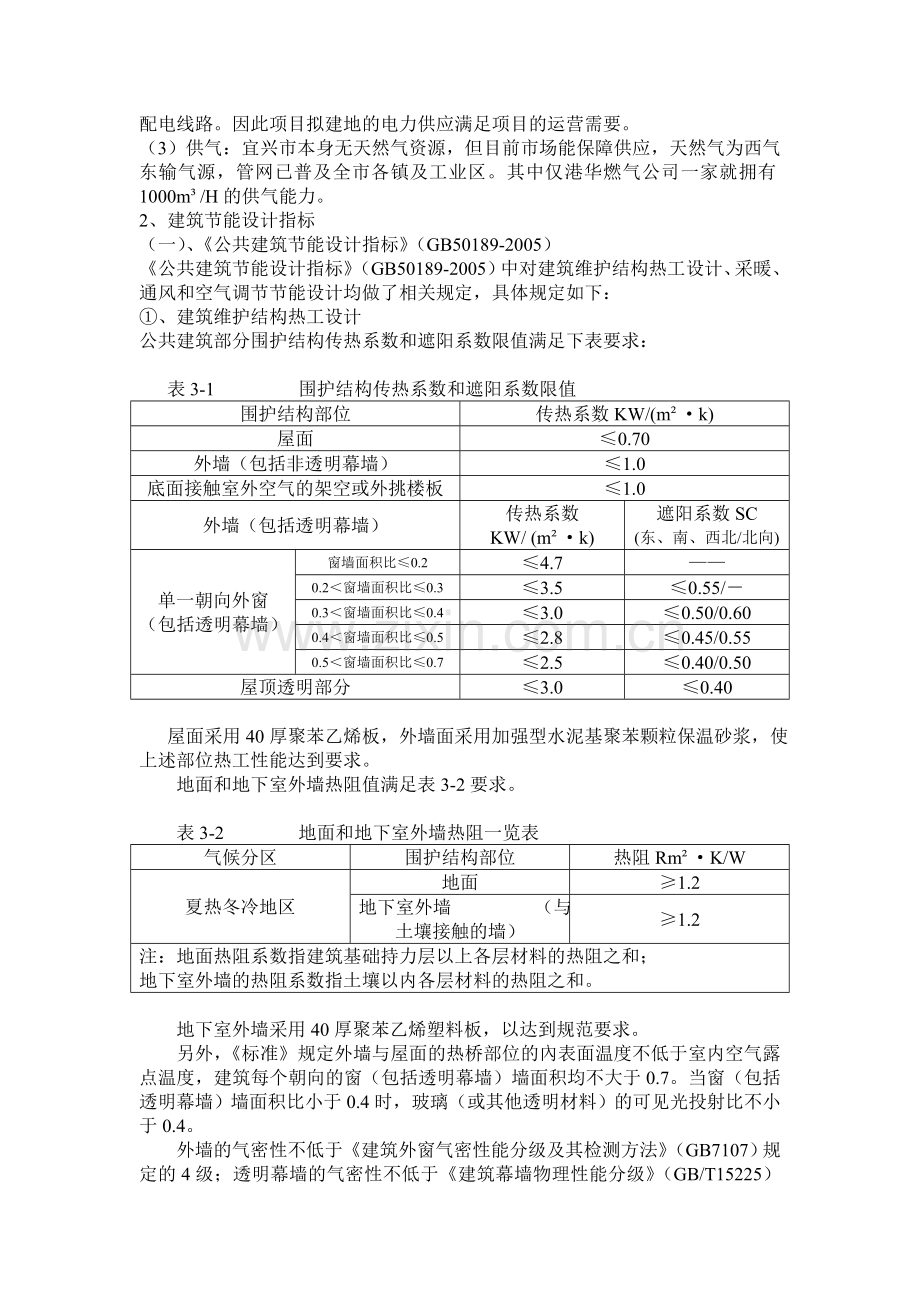

2、 建筑节能设计指标
（一） 、《公共建筑节能设计指标》（GB50189-2005）
《公共建筑节能设计指标》（GB50189-2005）中对建筑维护结构热工设计、采暖、通风和空气调节节能设计均做了相关规定，具体规定如下：
①、建筑维护结构热工设计
公共建筑部分围护结构传热系数和遮阳系数限值满足下表要求：

表3-1 围护结构传热系数和遮阳系数限值
围护结构部位
传热系数KW/(m²·k)
屋面
≤0.70
外墙（包括非透明幕墙）
≤1.0
底面接触室外空气的架空或外挑楼板
≤1.0
外墙（包括透明幕墙）
传热系数
KW/ (m²·k)
遮阳系数SC
(东、南、西北/北向)
单一朝向外窗
（包括透明幕墙）
窗墙面积比≤0.2
≤4.7
——
0.2＜窗墙面积比≤0.3
≤3.5
≤0.55/－
0.3＜窗墙面积比≤0.4
≤3.0
≤0.50/0.60
0.4＜窗墙面积比≤0.5
≤2.8
≤0.45/0.55
0.5＜窗墙面积比≤0.7
≤2.5
≤0.40/0.50
屋顶透明部分
≤3.0
≤0.40

屋面采用40厚聚苯乙烯板，外墙面采用加强型水泥基聚苯颗粒保温砂浆，使上述部位热工性能达到要求。
地面和地下室外墙热阻值满足表3-2要求。

表3-2 地面和地下室外墙热阻一览表
气候分区
围护结构部位
热阻Rm²·K/W
夏热冬冷地区
地面
≥1.2
地下室外墙 （与土壤接触的墙）
≥1.2
注：地面热阻系数指建筑基础持力层以上各层材料的热阻之和；
地下室外墙的热阻系数指土壤以内各层材料的热阻之和。

地下室外墙采用40厚聚苯乙烯塑料板，以达到规范要求。
另外，《标准》规定外墙与屋面的热桥部位的內表面温度不低于室内空气露点温度，建筑每个朝向的窗（包括透明幕墙）墙面积均不大于0.7。当窗（包括透明幕墙）墙面积比小于0.4时，玻璃（或其他透明材料）的可见光投射比不小于0.4。
外墙的气密性不低于《建筑外窗气密性能分级及其检测方法》（GB7107）规定的4级；透明幕墙的气密性不低于《建筑幕墙物理性能分级》（GB/T15225）规定的3级。
②、采暖。通风和空气调节节能设计
（1） 采暖
《标准》规定集中采暖系统应采用热水作为热媒，设计时，管路宜按南、北向分环供热原则进行布置并分别设置室温调控装置，集中采暖系统在保证能分室（区）进行室温调节的前提下，可采用下列任一制式；系统的划分和布置应能实现分区热量计量。
①上/下分式垂直双管；
②下分式水平双管；
③上分式垂直单双管；
④上分式全带跨越管的垂直单管；
⑤下分式全带跨越管的水平单管。
散热器宜明装，外表面应刷非金属涂料，散热面积，应根据热负荷计算确定，确定散热器所需散热量时，应扣除室内明装管道的散热量。
（2） 通风和空气调节
《标准》规定使用时间。温度。湿度等要求条件不同的空气调节区，不应划分在同一个空气调节风系统中，房间面积或空间较大、人员较多或有必要集中进行温、湿度控制的空气调节区，其空气调节风系统宜采用全空气调节系统，不宜采用风机盘管系统。设计全空气调节系统并当功能上无特殊要求时，应采用单风管送风方式。
宜采用变风量空气调节系统的全空气调节系统应满足：
①同一个空气调节风系统中，各空调区的冷、热负荷差异、变化大、低负荷运行时间长，且需要分别控制各空调区温度；
②建筑内区全年需要送冷风。
（二）、《建筑照明设计标准》（GB50034-2004）
《标准》指出了光源选择的原则：
细管经（≤26mm）直管形荧光灯光效高、寿命长、显色性较好，适用于高度较低的房间，如办公室、教室、会议室及仪表、电子等生产场所。
商店营业厅宜用细管径（≤26mm）直管形荧光灯代替较粗管径(＞26mm)荧光灯，以紧凑型荧光灯取代白炽灯，以节约能源，小功率的金属硫化物灯因其光效高、寿命长和显色 性好，可用于商店照明。
显色要求高的场所，应采用显色指数高的光源，如采用Ra大于50的三基色稀土荧光灯；显色指数要求低的场所，可采用显色指数较低而光效更高、寿命更长的光源。
（三） 、《民 用建筑电气设计规范》（JGJ/T16-92）
《规范》中的建筑自动化（BAS）章节中提出了BAS的可行性论证的综合依据：
①、特别重要的、并且具有一定规模的建筑，为了保证其所属设备及安全系统具有较高的可靠性要求时宜采用。
②、BAS系统的一次投资能控制在建筑总投资的2%以下时可采用。
③、由于采用优化控制及能量管理程序，对于能耗较大的全空调建筑，若初投资的回收期低于5年时宜采用。全空调建筑采用能量管理程序每年节省运行费用可按10%~15%计算。
④、多功能的大型租赁建筑宜采用。
⑤、当设备的控制与管理工作程序复杂，难以用人工——手动方式完成，而必须依赖计算机程序完成时宜采用。
⑥、当采用BAS系统，其投资与可靠性综合指标优于其他可用的系统时宜采用。
3、 能耗负荷状况
（1）用电负荷
本项目住宅配套部分年工作小时1820h，商铺部分年工作小时2500h。地下建筑年工作小时3600h。本项目总用电负荷约为4271.26KW，年有功耗电量约372.08万KW·h，详见下表：

序号
功能区名称
建筑面积m²
用电指标
W/m²
用电负荷kw
1
住宅
43838
60
2630.28
2
商铺
12658.36
100
1265.84
3
地下建筑
12504.67
30
375.14
合计
69001.03

4271.26

总用电消耗：Wy1=0.4×2630.28×1820=191.48万kwh(住宅)
Wy2=0.4×1265.84×2500=126.58万kwh（商铺）
Wy3=0.4×375.14×3600=54.02 kwh(地下室)
Wy=372.08万kwh
折标煤：372.08×3.30（吨/kw·h）=1227.86(吨)
（2） 水负荷
本项目设计最高日生活用水量：600m³/d
Qd=365×(600/2.5)=87600m³/a
自来水年总用水量为8.76万立方米。
折标煤：8.76×0.0857（kg/t）=7.5(吨)
（3）天然气负荷
本项目天然气主要用于住宅配套、商业配套。住宅住户用气消耗310m³/日。商业配套用气消耗10m³/日。日最大消耗燃气310＋10=320m³，年消耗量约320×360=11.68万m³。
折标煤：11.68×1.2143kg/m³=141.83(吨)
（4）能耗指标

项目能耗含暖通空调、电气、冷热水。
本项目主要能耗见下表：
本项目运营期的能源消耗主要为水、电、气等。初步估算本项目正常运营期年消耗电量为372.08万KW·h,年消耗水8.76万m³,年消耗气11.68万m³。项目年能耗计算如下表：
能源
单位
耗用量
折标煤（吨）
折标标准
电能
万千瓦小时./年
372.08
1227.86
3.3吨/万kw·h
天然气
万立方米/年
11.68
141.83
1.2143kg/m³
自来水
万立方米/年
8.76
7.5
0.085kg/t
合计

1377.19

从上表可以看出，本项目分品种实物能耗总量、综合能耗总量指数达到现行国家或行业标准水平。
（5）能源消耗指标分析
本项目采用“收入法”的统计口径对单位增加值能耗进行计算。按照该方法，本项目增加值为5826.87万元，相应的全年消耗能源折合标煤1377.19t,由此可以得出本项目的万元增加值综合能耗为：
标煤：236.35kg/万元
三、 节能措施与效果分析
1、节能措施
本项目将按照有关节能标准进行设计，从建筑、热工等方面提出节能措施。
（1）、建筑节能
①所有卫生器具采用节水管件，减低用水量。
②墙体采用符合国家热工标准的材料。
③屋面采用保温隔热措施，并实施部分绿化。
④选用密封性好的门窗。
⑤选用低耗能、高效率的机电设备。
（2）、给排水节能
①雨水收集处理回收。
②太阳能热水系统用于会所供热。
③尽量利用市政管网供水压力直接供水。
④采用节水器具和分户计量。
⑤主要运转设备尽可能设在地下室内。
⑥选用高效率；低噪声的给排水设备。
⑦所有水泵设隔振基础，并在水泵进出水管上设软接头以减震防噪。
（3）、暖通节能
①空调、通风系统中的各设备均选择效率高、能耗低的节能产品。
②合理地设置室内的温度湿度设计标准及新风标准、减少冷热负荷。
③过渡季节商业通过加大新排风量，充分利用室外空气的自然冷却能力。节约能耗。
（4）、电气节能
①照明灯具均采用高效率，高反射率灯具。
②照明光源采用高发光效率节能型光源和电子整流器。
③变压器采用高效节能型；
④采用集中功率因数补偿柜减少无功损耗。
⑤住宅公共走道部分照明声控控制。
2、节能效果
项目采用各种节能措施后节能效果显著，可达到国家和地方规定的节能50%的标准。
