遵义市汇川区蔬菜大棚

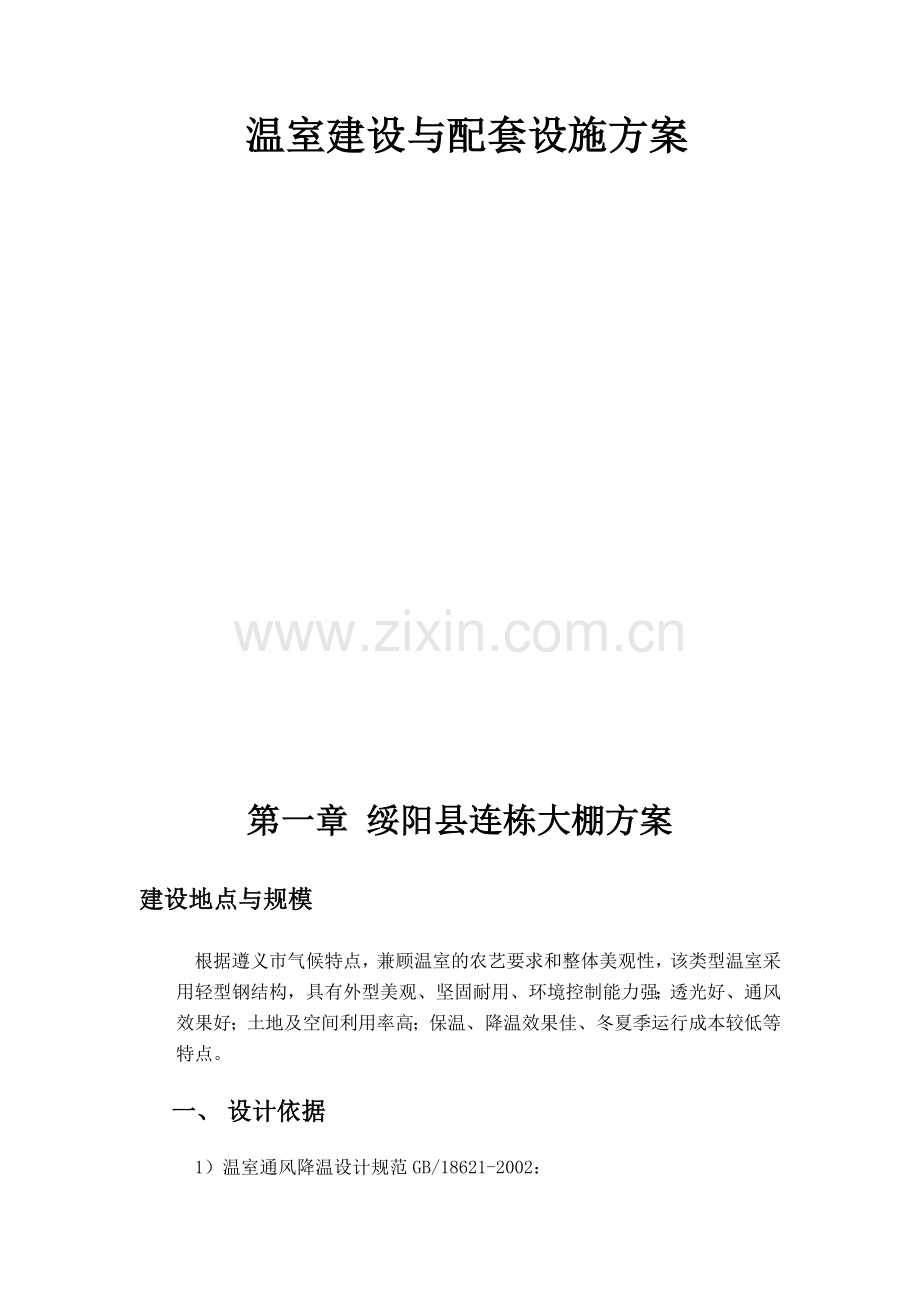

温室建设与配套设施方案

第一章 绥阳县连栋大棚方案
建设地点与规模
根据遵义市气候特点，兼顾温室的农艺要求和整体美观性，该类型温室采用轻型钢结构，具有外型美观、坚固耐用、环境控制能力强；透光好、通风效果好；土地及空间利用率高；保温、降温效果佳、冬夏季运行成本较低等特点。
一、 设计依据
1）温室通风降温设计规范GB/18621-2002：

2）温室结构设计荷载GB/18622-2002：

3）温室工程术语JB／T10292—2001：

4）温室控制系统设计规范JB／T10306—2001：

5）温室地基基础设计、施工与验收技术规范NY/T1145-2006
二、 设计依据分析
1． 结构型式
根据客户提出的温室型式和育苗要求，确定温室形式为电动内遮阳网连栋和单体温室。
2． 覆盖材料
根据客户用途需要，从节能的角度出发，覆盖材料顶部选用0.15mmPEP膜。
三、 总体设计原则
1、按照因地制宜、满足使用的原则，结合遵义市气候条件要求设计：提供先进、科学的温室设备及配套设施，为温室内的辣椒苗提供光、水、温度、湿度、通风等综合的理想生长环境。
2、按照科学性与实用性原则设计，尽量降低造价和日常运行、维护费用。
总体方案
本现代化温室主要用于育苗、高档作物培育和实验科研基地等，温室设计面积为1024M2，温室主体结构尺寸为：跨度（栋宽）8m；长度32m；开间4m；肩高2.5m，顶高4.3m，屋面形状为圆弧形拱架结构。
基本配置有：通风系统、育苗系统、覆盖采用0.15mmPEP膜，抗老化，防紫外线，防结雾等多重功能，无滴期6个月，厂家质保3年。
一、 方案特点
1、温室配置
温度调节能力强，可以提供良好的作物生长环境。
先进、齐全的配套设施，保证在夏天温度高的时候，能够降温、增湿；冬天温度低的时候加温、保温。
2、温室结构与形式
方案结构合理，强度高，外观整齐、美观。
合理的结构设计，保证温室有足够的抗雪载能力。
3、性能价格比高，并且日常使用、维护费用低
合理的设计与配套方案，尽量使用自然条件或低能耗设备来调节、改善温室内部的种植环境，降低温室总体造价；也大大降低了温室种植的日常运行费用。在温室关键部位合理使用新型高质量或者进口产品，在提高温室性能、可靠性的

同时，不会明显提高温室整体造价，大大降低温室使用中的事故，降低日常维护成本。

三、主体材料
温室骨架为镀锌轻型钢型材结构，具有优良的透光性能及保温性能，可保持温室构件多年不生锈，从而延长骨架的使用寿命，设计使用寿命10年。
1）立柱：Ф60×Ф2.5，热镀锌圆管；
2）端、横梁：Ф40×Ф1.5，热镀锌圆管；
3）棚杆（拱梁）：Ф25×1.5，热镀锌圆管；
4）纵梁、稳定杆：Ф32×1.5，热镀锌圆管；
5）卷膜杆：Ф25×1.5，热镀锌圆管；
6）中水槽：δ=1.8㎜专用型，热锌镀；
7）边水槽：δ=1.8㎜专用型，热锌镀；
8）卡 槽：δ=0.7㎜热锌镀；
9）覆盖薄膜：0.15mmPEP高保温无滴膜；
10）防虫网：50目国产优质塑料纱网；
11）遮阳幕：国产65%密闭型铝箔遮阳幕；
12）电机：国产名牌；
四、主体结构
1、结构形式
该温室为电动式内遮阳网连栋温室。
2、结构参数
◇ 栋宽（跨度）： 8.00m
◇ 柱间距（开间）： 4.00m
◇ 棚长：32.00m
◇ 面积：1024 m2
◇ 拱弧高度为1.8米
所有钢构件均采用热镀锌防腐处理，工厂化生产，现场组装。主体结构柱采用预埋后现浇基础，主体骨架采用标件或扣件连接成型，尽量避免现场焊接。
五、 温室覆盖材料及配套
1、温室覆盖材料：

采用PEP膜，厚度15丝，保质期3年，无滴期6个月。
参数：使用环境温度-15℃—60℃
温度：低于45%不会结霜。
棚膜为五层复合，具有防尘、抗老化、防紫线，内层无滴等特点，透光率80%。
主要特点：

全方位耐候技术TM —抗老化、抗农药、抗硫磺熏蒸超长的使用寿命，为实现薄膜的其它功能提供了载体。

紫外线调控技术TM 结合—创造植物生长的最佳光照环境。

红外线阻隔技术TM —提供植物生长最需要的红外光，增加棚膜的保温性能。

永不衰减的宽谱紫外线高效屏蔽技术TM —产生特有的生物防治功能。

“吸附—缓释”功能的内添加式和外喷涂式防雾滴技术TM 一确保防雾滴功能与薄膜寿命同步。

直射光型和散射光型两大类薄膜下的多种植物专用膜—满足不同气候、地理条件和不同植物生长特性的需要。

2、配套附件：
压膜线为温室专用棚膜压线，防止大风吹翻棚膜。
六、 通风系统
1、设计条件
排除温室内的余热，使温室内的环境温度保持在适于植物长的范围内。
排除温室内多余水分，使温室内的环境湿度保持在适于植物生长的范围内。
调整温室内空气成份，排走有害气体，提高温室内空气中C02 含量。

2、温室设有良好的自然通风系统，温室中间沿水槽两侧，温室两侧面，温室后端面均设有手动卷膜通风机构，通过卷膜器传动轴管，实现通风窗开启关闭棚膜，使室内空气形成对流，达到降温、除湿效果，该温室的自然通风窗面积达整个覆盖面的25%左右。
①顶窗：每跨大棚拱顶中间天沟两侧各安装一组卷膜开窗系统，开窗规格为2．0m宽×大棚长度(32m)；五连跨大棚共设8条顶卷膜开窗，电动卷膜。顶窗及侧窗均采用ф25×2mm热镀锌管作卷膜杆。
②侧窗：每栋温室四周侧墙各安装一组电动卷膜开窗系统，开窗规格为2.0m宽×温室长度（宽度，除门外）。
③防虫网：以上开窗部位均加装50目白色防虫网。
3、系统组成：
手动卷膜器、传动轴管、塑料卡等。
七、 温室电动内遮阳系统
1、控制原理
温室电控柜上装有手动按钮，遮阳电机通过操作人员在强电柜上操作实现开
闭。
2、传动部分
² 齿轮齿条
选用温室拉幕专用齿条副，通过齿轮带动遮阳网运动，该产品质量可靠、运行平稳，使用寿命长，虽然安装成本比传统的钢绳拉幕形式略高，但运行稳定，效果好，其总的性价比更高。
² 减速电机
选用温室专用减速电机，自带工作限位和安全保护开关，工作稳定可靠。（用户可选择进口或国产产品）
3、幕线与幕布
幕线采用上海产外遮阳网专用托幕线。
遮阳幕布采用新型高档针织遮阳幕布，由于遮阳网是通过专用挂钩悬挂在专用托幕在线，不与支撑杆和托幕线之间发生直接磨擦，所以使幕布的使用寿命更长，使幕布收盖整齐规范，有良好的外观效果。幅宽4.2m，遮阳率75%，质保期5年。
3.1主要材料：
3.2驱动电机： DW40型温室拉幕专用电机，电压380V，功率0.55kw，输出扭距400Nm，速比250:1；
3.3齿轮齿条：A型温室拉幕专用齿轮齿条；
3.4驱动抽：ф40×2.5热度锌管；
3.5推杆：ф32×1．5热镀锌管；
3.6平动杆：ф19×1．0热镀锌管；
3.7内遮阳网：遮阳率75％铝箔网(质保3，使用寿命5年以上)
3.8托／压幕线：ф2．05拉幕专用聚脂线；
5.9连接件：温室拉幕系统专用件。
内遮阳由遮阳保温幕、传动机构与动力装置，系统支撑件和其他固定组成，采用钢索拉幕形式。
夏季，内遮阳，可使室内温度下降4℃～6℃；通过调节遮阳网的开启关闭，来满足温室对光线的需求。冬季夜间展开内遮阳网，对温室起到保温作用，节省能耗。
八、育苗池及其给排水系统：
育苗池整体要求：在一栋大棚内修建漂浮育苗池，育苗池规格为1.5m*19.4m*0．15m。育苗池内面积不硬化，池壁水平，池深均匀。
池壁做法：，育苗池平均深度为15cm，中间池壁(过道)宽25cm，池壁采用标砖砌筑，顶面及立面抹面清光。在池项部周边固定压膜卡槽，用于固定池膜。
池底做法：池底用原土整细找平。
给水系统：在正面山墙内侧埋设一条ф63PE供水管，并连接至蓄水池，在每条育苗池端加三通分支出一根ф25PE支管，接入育苗池，加装一个ф25PE球阀。在每栋大棚山墙一角预留一个ф63PE管接口用于水源接入。
排水系统：每条育苗池一端安装ф50PE排水管，接至排水沟内。
九、配电系统：
电控操作箱：每栋棚内设一台控制柜，采用继电器控制，并配备电机保护断路器。电控箱放置于温室内，具有多路控制系统。集中控制大棚通风、内遮阳、照明等。
安装标准：低压电器基本标准：GBl497—85；电气设备安全标准：GB4064—83；面板、架和控制柜的基本尺寸标准：GB3047.1—82。
室内布线：棚内采用PVC线管布线，用包塑扎线捆扎在大棚骨架上，铺设横平竖直，以保证整体的美观，导线采用ZR—BVV型绝缘电缆线，接头处连接稳固，用绝缘电工胶布包裹好以防漏电

十、棚门：
大棚门：采用梭门，在大棚的第三跨两端山墙上各安装一套(共4套)吊挂上承重式梭门。门规格为1．8 m宽×2 m高。门扇采用20*40热镀方管制作，门芯采用6mm厚PC中空板，边角采用铝合金包边，要求密封性好。
十一、倒挂微喷系统
棚内设横梁处喷灌系统，每跨温室设2条喷灌管，管上间距1.5m均布设置微喷头，喷射半径2m，喷灌管道布置为:主管道PE管Φ63，支管道PE管Φ40，管道允许承压1.0MPa，同时喷灌带有施肥、施药配套设施，要求主管道必须埋入地下30cm，
十二、其他附属设施系统：
过道 ：大棚内沿大棚门用水泥砖铺设过道，宽1.0米。
电热线：购置加热电热线10根（1500瓦/根）。
十三、齿轮齿条拉幕系统特点
一、 系统原理
　　齿轮齿条拉幕系统，即以齿轮齿条为主要驱动牵引材料。工作中，减速电机带动驱动轴转动，驱动轴带动齿轮运动，齿轮带动与其啮合的齿条运动，由此，连接于齿条两端的推杆在齿条的牵引下，带动系统的活动边运动达到启闭遮阳幕的目的。

齿轮齿条收盖系统结构示意图

二、 齿轮齿条拉幕系统主要特点：
1. 运行稳定。
2. 拉幕行程精确。
3. 系统使用寿命长。
