螺纹检验规范
圆柱形螺纹综合测量：
1. 清洁：
　必须先将螺纹通.止端工作量规和工件清洁干净.
2. 目视检查外观：
2.1 螺纹规：不能有碰伤凸起，缺肉
2.2 工件：目视牙形应光滑；牙形应完整；无双眼皮；没有崩牙；牙尖大小应一致；看是否太平或太尖.；内螺纹牙尖不能太平；（螺纹小径太大）；.外螺纹牙尖不能太尖.（螺纹中径太小）；是否有铸造缩孔（缩孔大小不能超过一牙）；第一牙起始部位没有毛刺
3. 用螺纹规综合检查：（三指法：大拇指、食指、中指）
3.1 通端工作量规可轻松旋入工件直至底部，并不可太旷.（三指法）
3.2 止端工作量规旋入工件牙数不能超过1.5牙以上（三指法）
4． 螺纹底孔直径：用游标卡尺或专用光滑极限塞规检查（通、止端）
螺纹规格 钻头直径 底孔下公差 底孔上公差
M4 x 0.75 Φ3.2 Φ3.106 Φ3.326
M6 x 1.00 Φ5.0 Φ4.917 Φ5.153
M8 x 1.25 Φ6.8 Φ6.647 Φ6.912
M10 x 1.5 Φ8.5 Φ8.376 Φ8.676
Sperilok M10 x 1.5 底孔 Φ9.02max
5. 螺纹深度：（盲螺纹孔）
　 螺纹规无效牙不超过1/4牙
　 用卡尺测量螺纹规全长L1并记录，将螺纹规旋入盲螺纹孔到底，用卡尺测深杆测量螺纹规长度L2并记录，用L1减去L2得到螺纹深度。

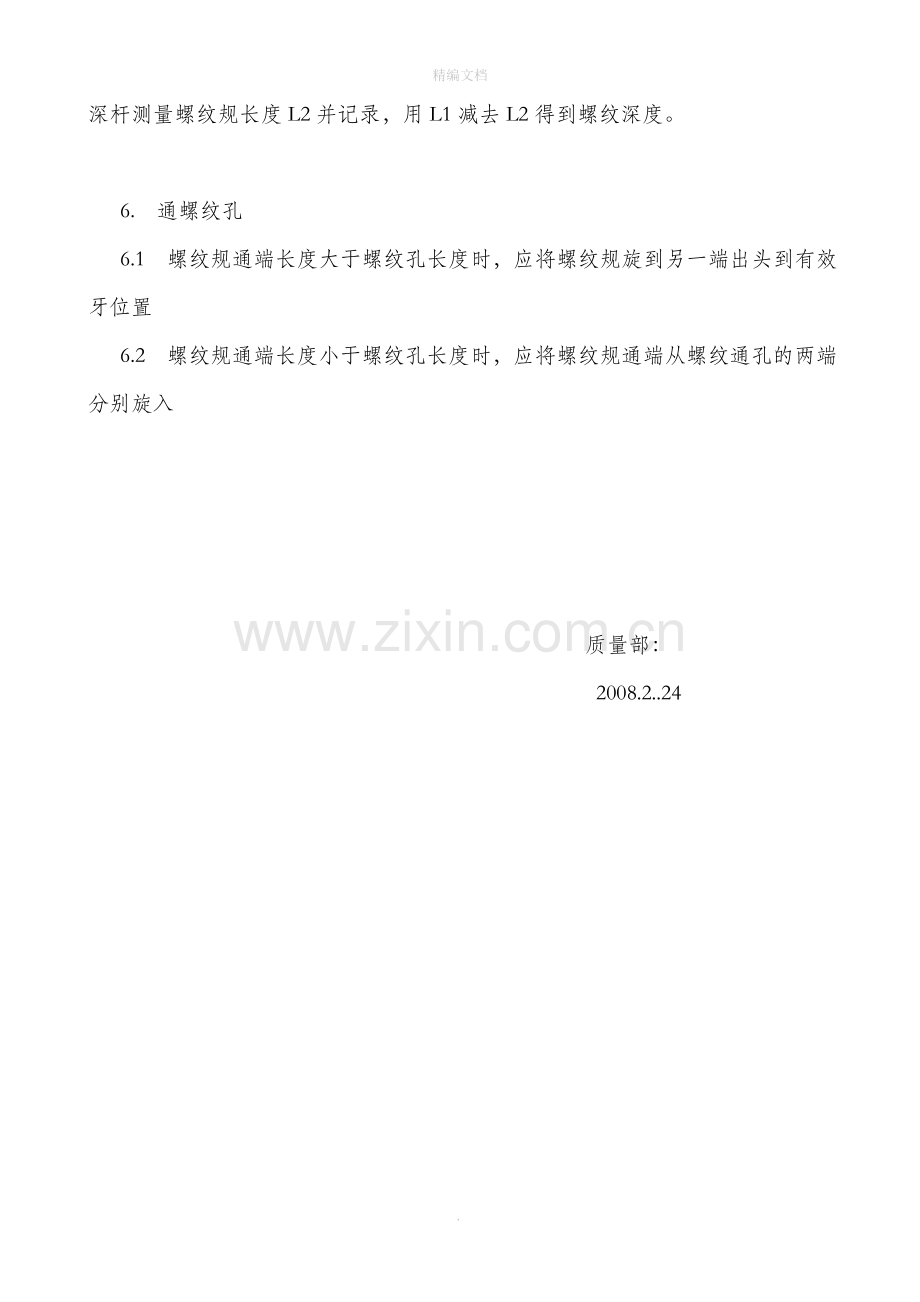

6. 通螺纹孔
6.1 螺纹规通端长度大于螺纹孔长度时，应将螺纹规旋到另一端出头到有效牙位置
6.2 螺纹规通端长度小于螺纹孔长度时，应将螺纹规通端从螺纹通孔的两端分别旋入

　　　　　　　　　　　　　　　　　　　　　　　质量部：　　
2008.2..24
.
