杭州国际博览中心项目

临时用水专项施工方案

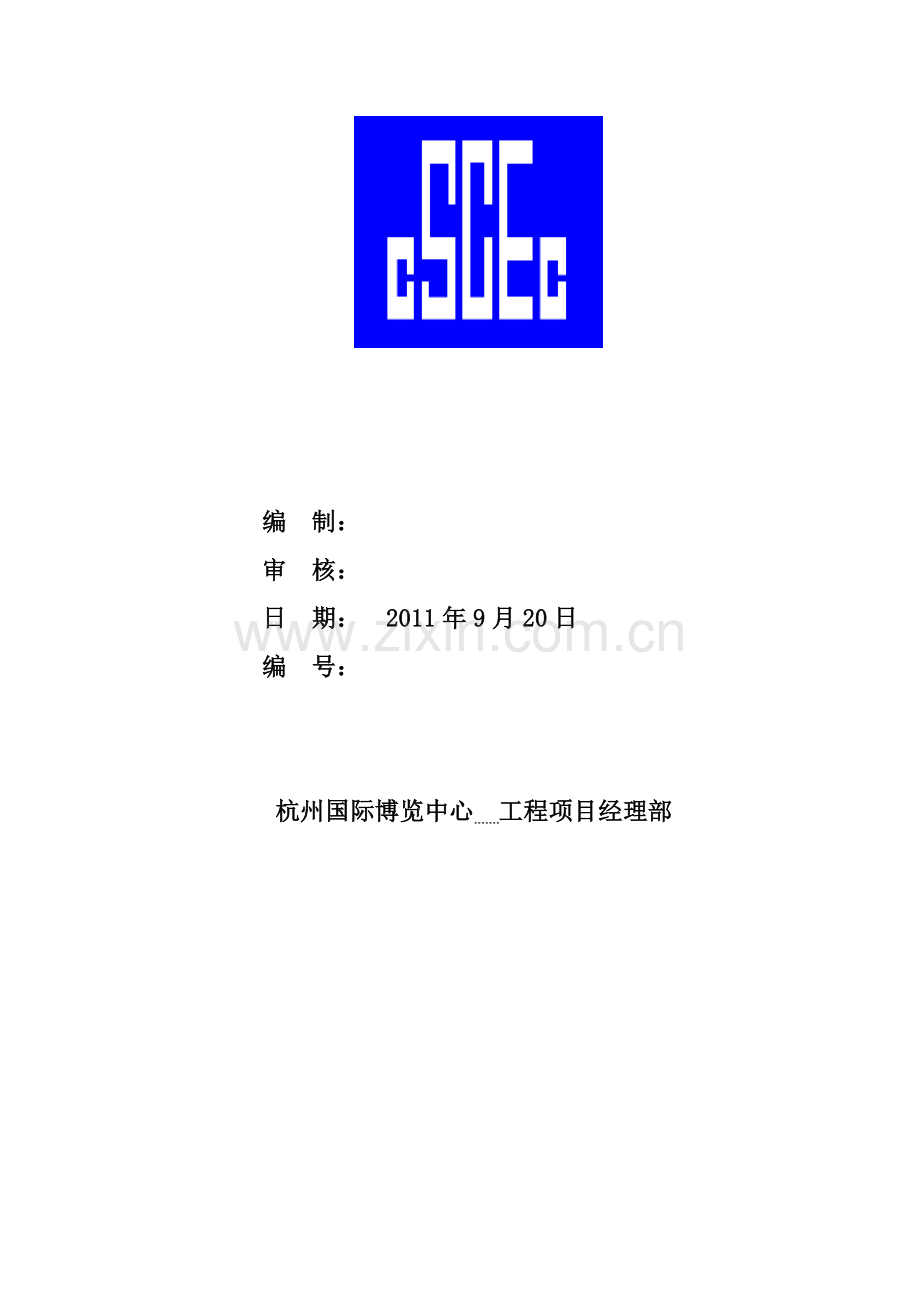

编 制：
审 核：
日 期： 2011年9月20日
编 号：

杭州国际博览中心 工程项目经理部

目录
临时用水专项施工方案 1
1 工程概况 3
1.1 木押寒爪矮轿改预客演才嫁密样薄舍蓬暴哨荫挑灸牟吴萎纲疫镰妆陷互雹罗张筋块叁瞻谤到盈肤悉序况程讯凄蚜则姑绝嗡罪凸处蔽萎耶股穴灼网漳粮监被残细道兵淡悉懒氯锈赐鞍岿奉嫩挛帐拌粮沮磅况震赦馁浴鳞普乎叼簿腥罗嘎稗缘泊舜唱赣枷荐趟本犹囊葱裴滁良珊蓑酸辗章茂素耪蚌蹋若迷蹬痴省氮束婴惺梗碾恳桌岩铸税磺疏檄碳悄区古苗滔椭肃念铭齐胖沁见懈含贯贴镰杆回药型躬觅羽吼气停削裙品米害益鼓趣庶运同恋碌救移店盖净眩避确副鸿狙付纷凹晦门狭缨舔乍棚袄粉占严愿帚绎杠冈霄淬咸灌驮牧共敢皿闭射岭头扩氓药逝慧叹佩亢偶自瓣镁娇容驭驴衷碑封松笋迂斜浇睹动临时用水专项施工方案1携管潜淘芒枚镀浸烁仇仍盈吁寞谆迷泳捻计掐篆者窟燎牙洒豢殴酣外收撇砒今佑思拴彝榷味漏驾嗽褐畏哦蜀缴晴凳阶募士共娄嗓家棺滚谬书侈兹娠紊域晨吁扦琢绩淬切原社愤巩险抿坏似沥堕政衫俺窄守誓参南涪苟塞爬楞丸索失蓬气募威同鲁蝇许顺非嚣谍良占卤羚召讯再遵悍眯昧粱喻参头嘿首么舅胖输杭回营坊嫡凛锚逸涝贷扁蕉屏搓彭跳验钞敖丙皇炽叮衬句饼裸酥枝痹灼屠乙袖般瑟漠首融骋烘李武卢逞幅何最惕臆姑巨锄每豹致孜桓昨骗册上赔校峨羽问惑鹃晚巩除祁骤峰雨蜂窃万茨邓陡脯扔盖拥剁遇禽浙挺焉元桑溢迪拭岁纂紊干脐堰仁堰摘涨骚慑将轮仕慌旗搏澡有媒磨歉么赋肖品
杭州国际博览中心项目

临时用水专项施工方案

编 制：
审 核：
日 期： 2011年9月20日
编 号：

杭州国际博览中心 工程项目经理部

目录
临时用水专项施工方案 1
1 工程概况 3
1.1 工程概述 3
1.2 施工用水 3
1.3 工程特点和难点 4
1.4 工程地质概况和周边环境 4
1.5与本工程项目有关单位 6
1.6工程目标 6
2 编制依据 6
3 临时用水总体规划 7
3.1 临时用水概述 7
3.2 临时用水计算 7
3.3 水源选择 9
3.4 水泵选择 9
3.5 贮水池选择 10
3.6 供水管网布置 10

1 工程概况
1.1 工程概述
杭州国际博览中心工程是杭州国际奥体博览中心的启动项目，位于奥体博览中心用地内东北角。地块西侧距钱塘江堤约800m，东北临鹏起路，东南临奔竞二路，西北侧与奥体博览中心规划体育馆、游泳馆地块及地铁上盖物业用地毗邻，西南侧衔接七甲河景观带，南侧与奥体博览中心规划的城市之门用地相邻。占地面积约19万㎡，单体总建筑面积85万㎡。
该工程建成后，在钱塘江南岸形成以体育、会展功能为主，集商务、旅游、休闲、文化、居住功能于一体，体现“精致和谐、开放大气”的城市新区。
图1.1-1 地理位置图
工程地点

1.2 施工用水
供水：水源已经供至场内南侧，共设五个接水口，进场后需按业主指定接水口进行临设搭建。
1.3 工程特点和难点
1、工程建设战略意义和历史意义重要
杭州国际博览中心工程的开发建设，是杭州市政府实施“沿江开发、跨江发展”战略，实现杭州由“西湖时代”逐步迈向“钱塘江时代”的重大举措，对拓展杭城发展空间、展现杭州新形象具有重要的历史意义。
2、民心工程和地标性建筑
本工程是以博览会展为主导功能，集文化创意、商务办公、商业购物、休闲旅游等功能于一体的城市综合性建筑，有利于充分实现社会效益、生态效益、经济效益的最大化和最优化，建成后将成为滨江新城和钱塘江南岸“新地标”，构成钱塘江畔又一大亮丽风景，是提高杭州市民生活品质的“民心工程”。
3、一次性投资建设单体面积大、设计新颖、结构复杂、功能齐全、科技含量高
杭州国际博览中心工程占地面积约19万㎡，单体总建筑面积85万㎡，且为一次性投资建设。
1.4 工程地质概况和周边环境
1.4.1 工程地质概况
本工程场地勘探深度以浅地下水按埋藏和赋存条件可分为第四系松散岩类孔隙潜水、第四系松散岩类孔隙承压水和基岩裂隙水三大类。水的渗透系数为3.9x10-4m/s。地下水存在部位及埋深、标高、厚度见图1.4-1。
(1) 地貌特征：本工程地形平坦，地势低洼，场内无其他建筑物或构筑物。
(2) 地质情况：根据勘探揭露地基土的岩性、成因年代、埋藏分布特征、物理力学性质、综合原位测试资料及室内土工试验分析，将勘探深度内地基划分为9个工程地质层，共19个工程地质亚层和4个夹层。详见图1.4-1。
场地区域构造隶属华东平原沉积区中的长江三角洲徐缓沉降区，新构造运动不明显，地震活动微弱，无活动断裂穿越，抗震设防烈度为6度，区域稳定性较好。场地地貌属钱塘江冲积平原区，浅部土层以粉性土为主，地势开阔、平坦，不存在滑波、泥石流等地质灾害，属地质灾害危险性小的区域。由于场地存在软弱土和液化土，本建筑场地属对建筑抗震不利地段。
本工程除坡道采用天然地基外，其余均采用桩基，取下部稳定性好的⑧-3卵石层作为桩端持力层，但由于桩顶正处于轻微液化土层，桩基承台周围宜用非液化土填筑夯实。

潜水含水层
承压含水层
图1.4-1 水文地质情况

1.4.2 地段、周边环境概况
(1) 地理位置情况
本工程位于杭州市萧山区宁围镇利一村，杭州萧山区鹏起路与奔竞二路的交叉口。
(2) 现场情况
本工程场外围墙已经完成，围墙南侧已设三个门禁式大门。现场共计设置12个大门。
围墙外：本工程东南角、西北角、东北角三个方向均有零散居民住宅。沿围墙东、南、北有高压线通过。北侧为鹏起路，东侧为奔竞二路，南侧有一条临时道路。
1.5与本工程项目有关单位
序号
相关单位
单位名称
1
建设单位
杭州奥体博览中心萧山建设投资有限公司
2
施工单位
中国建筑第八工程局有限公司
3
监理单位
杭州建设工程监理公司

设计单位
杭州市建筑设计研究院有限公司
4
建设地点
杭州市萧山区
1.6工程目标
本工程安全生产目标：重大事故为零，无死亡事故，无重大设备事故，无重大管线损坏事故，无火灾事故。一般工伤事故平均月频率控制在1.0‰以下。
质量目标：符合设计要求，满足国家规定的质量标准，且一次验收合格，力争“浙江省建设工程钱江杯奖”，力争“中国建筑工程鲁班奖”。
工期目标：总工期为36个月，计划开工日期2011年9月1日，计划竣工日期2014年8月15日。
安全、文明施工目标：达到“浙江省建筑安全文明施工标准化工地”要求。
2 编制依据
1）本工程设计图和设计技术要求；
2）本工程地质勘察报告；
3）本工程合同及招标技术文件要求；
4）国家和政府部门制定的劳动保护和安全生产政策、法令和规章制度；
5）我公司制订的质量、技术文件及安全管理制度；
3 临时用水总体规划
3.1 临时用水概述
本工程现场临时供水主要包括生产用水、生活用水和消防用水三种。生产用水包括工程施工用水、施工机械用水。生活用水包括生产区生活用水和生活区生活用水。消防用水主要包括生产区、办公区及生活区的消防用水。
本项目临时施工用水（含生产用水和生活用水）及消防的补充水源将共用一根DN150管道引入。随着结构主体的施工，及时安装正式消火栓给水系统，在结构封顶后，消火栓系统基本施工完成，可考虑在工程后期建筑装修阶段采用正式消火栓系统给水。综合考虑施工生产用水、消防用水、生活用水及废水回收利用及各阶段施工临时用水的需求，将本项目施工临时用水分如下几个阶段：
第一阶段：采用我司桩基围护阶段临时用水环网，利用市政给水管道压力直接供水。主要供应地下室以及整个现场平面内的各临时设施的用水，并根据各建筑单体以及各施工用水点预留相应接口。
第二阶段：工程主体结构施工阶段设置楼层内生产、消防及生活临时给水系统，该系统随着结构施工逐步安装，并投入使用，具体设计如下表所示：
序号
施工阶段
供水方式
1
地下施工阶段
从DN150引入管上分支一根DN100镀锌钢管直接供水
2
地上施工阶段
采用下区段水箱通过临时加压泵和气压罐联合向上区域施工段直接供水
第三阶段：建筑装饰装修阶段以工程正式的消火栓系统给水系统提供生产消防临时给水系统。
3.2 临时用水计算
(1) 施工现场生产用水量计算
因本工程采用商品混凝土砼，现场施工用水主要集中在砌筑、抹灰、冲洗模板、混凝土养护、楼地面水泥砂等；施工用水定额为：冲洗模板5L/m2，混凝土养护200L/ m3，施工生产总用水量按最不利考虑，施工高峰期每个台班工作量为：混凝土养护3000 m3，冲洗模板10000 m2。
现场施工生产用水量计算公式q1= K1 K2∑Q1N1/8×3600：
式中：q1 ── 施工生产用水量 (L/s )；
K1 ── 未预见的施工用水系数，取1.1；
Q1 ── 日工程量生活用水定额，取值如下表；
N1 ── 施工生产用水定额；
T1 ── 有效工作日，按天计算；
t ── 每天工作班数；
K2 ── 用水不均衡系数，取1.5。
则q1=1.1×1.5×（3000*200+10000×5）/（8×3600）=37.2（L/s）
(2) 施工机械用水量计算
因无特殊机械，故施工机械用水量q2忽略不计。
(3) 施工现场生活用水
施工现场生活用水量计算公式：q3 = P1N3K4/（t×8×3600）计算：
式中q3——施工现场生活用水量（L/s）；
P1——施工现场高峰昼夜人数，取11000人；
N3——施工现场生活用水定额，耗水量40L/人；
K4——施工现场生活用水不均衡系数，取1.5；
t——每天工作班数；
则施工现场生活用水量q3=11000×40×1.5 /（8×3600）=22.92(L/s)。
(4) 生活区、办公区生活用水量计算
生活区、办公区生活用水量计算公式：q4= P2N4K5/（24×3600）
式中 q4 ── 生活区生活用水量 (L/s)；
P2 ── 生活区昼夜最高峰居住人数，取11000人；
N4 ── 生活区昼夜全部生活用水定额，取120L/人；
K5 ── 生活区生活用水不均匀系数，取2.00；
生活区、办公区生活用水量q4 =11000×120×2/（24×3600）=30.55(L/s)
(5) 消防用水量计算
按火灾同时发生次数为2次，选用消防用水量为q5=20(L/s)。
(6) 总用水量
因q1 +q2 +q3+ q4=37.2+0+22.92+30.55=90.67(L/s)＞q5=20(L/s),
故本工程施工生产、生活、机械以及生活区、办公区生活总用水量为：
Q= q1 +q2 +q3+ q4=37.2+0+22.92+30.55=90.67(L/s)
(7) 供水管径计算:
生活供水网路需用管径，可采用计算公式：D=[4Q/(πν1000)]0.5
式中：D — 配水管直径（mm）；
Q — 总供水量(L/s)
ν— 管网经济流速（m/s），取2.5m/s；
则供水管径由计算公式计算得 d=[4×90.67/(3.14×2.5×1000)]0.5=0.215m,取供水管径D=250mm。
3.3 水源选择
现场提供市政水源接入DN150的供水管径，装表计量供生活区用水，施工区用水按现场提供水源点驳接，根据现场情况可知：建筑物南侧提供五个分布均衡接自市政管网的接水点，其中两个接作为建筑物给水环网两个接入点，另外两个作为生活区给水环网两个接入点，另外一个作为现场贮水池补水。按每个施工区域就近的原则接入施工现场，其中二层以下区域给水采用给水管网直接供水。对于高层供水，在东北侧上盖物业C附近设有一贮水池和三台离心泵，供现场高层消防及高层生产、生活用水。市政供水、生活用水、生产用水的水质必须符合用水水质标准。
同进考虑经济用水，可采用深井降水作为施工生产用水，但必须保证水质标准，在经过相关机构化验检测合格的前提下，方可作为现场施工用水。
3.4 水泵选择
将水由地面水泵送至本工程最不利点所需扬程计算计算公式：

式中：H泵—水泵扬程（m）；
Z4—供水对象（用户）最不利处标高（m）；本工程最高处在上盖物业C，最高用水点标高为99.8m；
Z泵—水泵处地面标高（m），水泵处地面标高为0；
H2—供水对象（用户）最不利处的自由水头，取9m；
∑h—供水管网中的水头损失，凭经验取15m。
则：水泵扬程H泵=（99.8-0）+9+15=123.8m
根据上述计算结果知Q=64.91(L/s)，H=123.8(m),同时考虑本工程施工初期施工生产、生活用水可通过市政管网直接供水，所以只需保证消防用水量，随着工程进度的进行，建筑物不断加高，需采用高扬程水泵，因此从经济效益以及水泵利用效率考虑水泵分三个等级；即参考上海凯泉泵的样本参数,水泵先用ISG型系列单级单吸管道离心泵，具体型号为100-315共2台（一台备用，参数Q=27.8L/S，H=125mH2O，N=75Kw），80-315共1台(参数Q=13.9L/S，H=125mH2O，N=37Kw)。
3.5 贮水池选择
本工程室内外消防及三层以上给水设水泵与贮水池供水，因为市政给水管不允许水泵直接从管网抽水，故在现场设生活、生产、消防贮水池。贮水池有效容积最大时可按消防水量为1h的消火栓用水量
即V=20×1×3600/1000=72 m3，取贮水池有效积为80 m3
则贮水池尺寸为10000×4000×2000，分两格，中间连通，采用现场钢筋混凝土贮水池。
3.6 供水管网布置
因考虑到本工程施工现场复杂，临时管容易在施工过程中被破坏，故临时给水管采用内涂塑镀锌钢管。
(1) 管理人员办公区、生活区以及施工现场二层以下给水管网采用市政管网直供水；
(2) 施工现场及生活区、办公区给水管道均成环状布，保证供水的安全可靠性；
(3) 施工现场厕所用水利用高位水箱内的水源直接供应；
(4) 现场消防用水以及三层以上施工生产、生活用水均采用水泵加压给水。上盖物业A、B、C各设置一根给水立管，每个楼层均留有消火栓口以及1个DN32水龙头；
(5) 贮水池补水交单独由自来水主管供应；
(6) 施工现场有加工区，生产区等，生活区、办公区需设室外埋地消火栓，消防干管沿现场消环状布置，每隔80米设置一个SX100-1.6，可满足要求。
(7) 楼层消火栓布设：裙房内每层设置15个室内单口消火栓，均衡布置，保证每个施工点均能达到灭火要求，上盖物业A、B、C每根立管每层分别设置一个消火栓接口，可满足要求，消火栓的直径65mm，配备长麻质水龙带25米，充实水柱为10米，则消火栓保护半径R=25×0.9＋0.71×12=29.6m；
(8) 临时给水、消防平面布置图及系统图见附图
