十三、室外给排水工程施工质量监理实施细则
适用于民用建筑群（住宅小区）及厂区的室外给排水管网安装、消防水泵结合器及室外消火栓安装、室外管沟及井室、室外排水管沟及井池工程的质量检验与验收。
1．给水管道安装
项目
项次
质 量 标 准
检验方法
主控项目
1
给水管道在埋地敷设时，应在当地的冰冻线以下，如必须在冰冻线以上敷设时，应做可靠的保温防潮措施。在无冰冻地区，埋地敷设时，管径的覆土埋深不得小于500mm，穿越道路部位的埋深不得小于700mm。
现场观察检查
2
给水管道不得直接穿越污水井、化粪池、公共厕所等污染源。
观察检查
3
管道接口法兰、卡口、卡箍等应安装在检查井或地沟内，不应埋在土壤中。
观察检查
4
给水系统各种井室内的管道安装，如设计无要求，井壁距法兰或承口的距离：管径小于或等于450mm时，不得小于250mm；管径大于450mm时，不得小于350mm。
尺量检查
5
管网必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6Mpa。
旁站水压试验
6
镀锌钢管、钢管的埋地防腐必须符合设计要求，如设计无要求时，可按下表9.2.6的规定执行。卷材与管材间应粘贴牢固，无空鼓、滑移、接口不严等。
观察和切开防腐层检查
防腐层层次
政党防腐层
加强防腐层
特加强防腐层
（从金属表面起）
1
冷底子油
冷底子油
冷底子油
2
沥青涂层
沥青涂层
沥青涂层
3
外包保护层
加强包扎层
加强保护层

（封闭层）
（封闭层）
4

沥青涂层
沥青涂层
5

外保护层
加强包扎层
6

（封闭层）

沥青涂层
7

外包保护层
防腐层厚度不小于（mm）
3
6
9
7

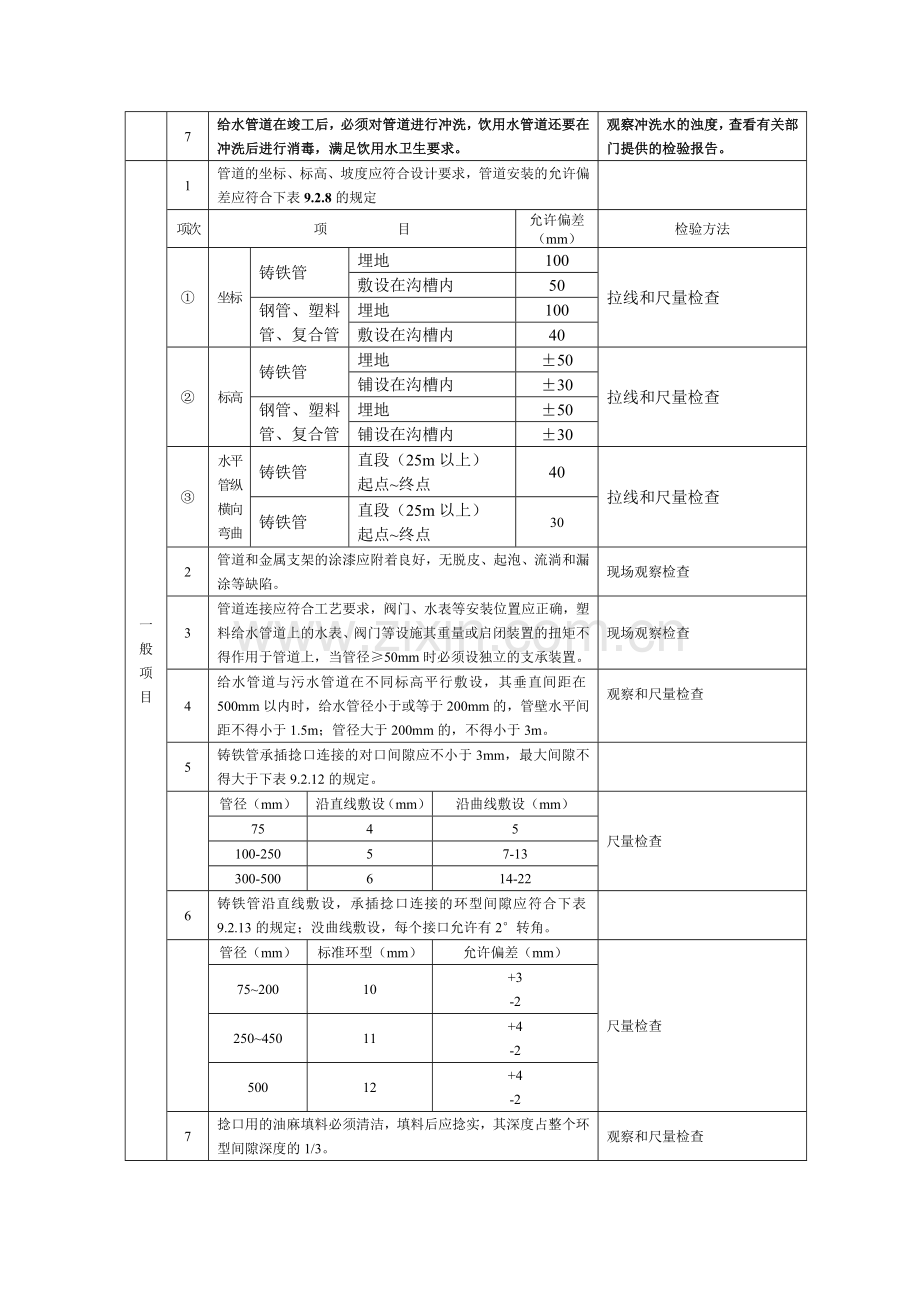

给水管道在竣工后，必须对管道进行冲洗，饮用水管道还要在冲洗后进行消毒，满足饮用水卫生要求。
观察冲洗水的浊度，查看有关部门提供的检验报告。
一般项目
1
管道的坐标、标高、坡度应符合设计要求，管道安装的允许偏差应符合下表9.2.8的规定

项次
项 目
允许偏差
（mm）
检验方法
①
坐标
铸铁管
埋地
100
拉线和尺量检查
敷设在沟槽内
50
钢管、塑料管、复合管
埋地
100
敷设在沟槽内
40
②
标高
铸铁管
埋地
±50
拉线和尺量检查
铺设在沟槽内
±30
钢管、塑料管、复合管
埋地
±50
铺设在沟槽内
±30
③
水平管纵横向弯曲
铸铁管
直段（25m以上）
起点~终点
40
拉线和尺量检查
铸铁管
直段（25m以上）
起点~终点
30
2
管道和金属支架的涂漆应附着良好，无脱皮、起泡、流淌和漏涂等缺陷。
现场观察检查
3
管道连接应符合工艺要求，阀门、水表等安装位置应正确，塑料给水管道上的水表、阀门等设施其重量或启闭装置的扭矩不得作用于管道上，当管径≥50mm时必须设独立的支承装置。
现场观察检查
4
给水管道与污水管道在不同标高平行敷设，其垂直间距在500mm以内时，给水管径小于或等于200mm的，管壁水平间距不得小于1.5m；管径大于200mm的，不得小于3m。
观察和尺量检查

5
铸铁管承插捻口连接的对口间隙应不小于3mm，最大间隙不得大于下表9.2.12的规定。

管径（mm）
沿直线敷设（mm）
沿曲线敷设（mm）
尺量检查
75
4
5
100-250
5
7-13
300-500
6
14-22
6
铸铁管沿直线敷设，承插捻口连接的环型间隙应符合下表9.2.13的规定；没曲线敷设，每个接口允许有2°转角。

管径（mm）
标准环型（mm）
允许偏差（mm）
尺量检查
75~200
10
+3
-2
250~450
11
+4
-2
500
12
+4
-2
7
捻口用的油麻填料必须清洁，填料后应捻实，其深度占整个环型间隙深度的1/3。
观察和尺量检查
8
捻口用水泥强度应不低于32.5Mpa，接口水泥应密实饱满，其接口水泥面凹入承口边缘的深度不得大于2mm。
观察和尺量检查。
9
采用水泥捻口的给水铸铁管，在安装地点有侵蚀性的地下水时，应在接口处涂抹沥清防腐层。
观察检查
10
采用橡胶圈接口的埋地给水管道，在土壤或地下水对橡胶圈有腐蚀的地段，在回填土前应用沥青胶泥、沥青麻丝或沥青锯末等材料封闭橡胶圈接口。橡胶圈接口的管道，每个接口的最大偏转角不得超过下表9.2.17的规定。
观察和尺量检查
公称直径（mm）
100
125
150
200
250
300
350
400
允许偏转角度
5°
5°
5°
5°
4°
4°
4°
3°
2．消防水泵接合器及室外消火栓安装
项目
项次
内 容
检验方法
主
控
项
目

1
系统必须进行水压试验3，试验压力为工作压力的1.5倍，但不得小于0.6Mpa。
试验压力下，10分钟内压力降不大于0.05Mpa，然后降至工作压力进行检查，压力保持不变，不渗不漏。
2
消防管道在竣工前，必须对管道进行冲洗。
观察冲洗出水的浊度。
3
消防水泵接合器和消火栓的位置应明显，栓口的位置方便操作。消防水泵接合器和室外消火栓当采用墙壁式时，如设计未要求，进、出水栓口的中心安装高度距地面应为1.10m，其上方应设有防坠落物打击的措施。
观察和尺量检查
一般项目
1
室外消火栓和消防水泵接合器的各项安装尺寸应符合设计要求，栓口安装高度允许偏差为±20mm。
尺量检查
2
地下室消防水泵接合器顶部进水口或地下式消火栓的顶部出水口与消防井盖底面的距离不得大于400mm，井内应有足够的操作空间，并设爬梯。寒冷地区井内应做防冻保护。
观察和尺量检查
3
消防水泵接合器的安全阀及止回阀安装位置和方向应正确，阀门启闭应灵活。
现场观察和手扳检查

3．管沟及井室
项目
项次
内 容
检验方法
主
控
项
目

1
管沟的基层处理和井室的地基必须符合设计要求。
现场观察检查
2
各类井室的井盖庆符合设计要求，应有明显的文字标高各种井盖不得混用。
现场观察检查
3
设在通车路面下或小区道路下的各种井室，必须使用型井圈和井盖，井盖上表面应与路面相平，允许偏差为±5mm。绿化带上和不通车的地方可采用轻型井圈和井盖，井盖的上表面应高出地坪50mm，并在井口周围以2%的坡度向外做水泥砂浆护坡。
观察和尺量检查
4
重型铸铁或混凝土井圈，不得直接放在井室的砖墙上，砖墙上应做不少于80mm厚的细石混凝土垫层。
观察和尺量检查
一般项目
1
管沟的坐标、位置、沟底标高应符合设计要求。
观察、尺量检查
2
管沟的沟底层应是原土层，或是夯实的回填土，沟底应平整，坡度应顺畅，不得有尖硬的物体、块石等。
观察检查
3
如沟基为岩石、不易清除的块石或为砾石层时，沟底应下挖100~200mm，填铺细砂或粒径不大于5mm的细土，夯实到沟底标高后，方可进行管道敷设。
观察和尺量检查。
4
管沟回填土，管顶上部200mm以内应用砂子或无块石及冻土块的土，并不得用机械回填；管顶上部500mm以内不得回填直径大于100mm的块石和冻土块；500mm以上部分回填土中的块石或冻土海里集中。上部用机械回填时，机械不得在管沟上行走。
观察和尺量检查。
5
井室的砌筑应按设计或给定的标准图施工。井室的底标高在地下水位以上时，基层应为素土夯实；在地下水位以下时，基层应打100mm厚的混凝土底板。砌筑应采用水泥砂浆，内表面抹灰后应严密不透水。
观察和尺量检查
6
管道穿进井壁处，应用水泥砂浆分二次填塞严密、抹平，不得渗漏。
观察检查。

4．室外排水管网安装质量检验评定标准
项目
项次
内 容
检验方法
主
控项目
1
排水管道的坡度必须符合设计要求，严禁无坡或倒坡。
用水准仪、拉线和尺量检查。
2
管道埋设前必须做灌水试验和通水试验，排水应畅通，无堵塞，管接口无渗漏。
按排水检查井分段试验，试验水头应以试验段上游管顶加1m，时间不少于30分钟，逐段观察。

一般项目

项 目
允许偏差（mm）
检验方法
1
坐标
埋地
100
拉线、尺量
敷设在沟槽内
50
2
标高
埋地
±20
用水平仪、拉线和尺量
敷设在沟槽内
±20
3
水平管道纵横向弯曲
每5米长
10
拉线、尺量
全长（两井间）
30
4
排水铸铁管采用水泥捻口时，油麻填塞应密实，接口水泥应密实饱满，其接口面凹入承口边缘且深度不得大于2mm
观察和尺量检查
5
排水铸铁管外壁在安装前应除锈，涂二遍石油沥清漆。
观察检查
6
承插接口的排水管道安装时，管道和管件的承口应与水流方向相反。
观察检查
7
混凝土管或钢筋混凝土管采用抹带接口时应符合下列规定：

1抹带前应将管口的外壁凿毛，扫净，当管径小于或等于500mm时，抹带可一次完成；当管径大于500mm时，应份二次抹成，抹带不得有裂纹。
观察和尺量检查
2钢丝网应在管道就位前放入下方，抹压砂浆时应将钢丝网抹压牢固，钢丝网不得外露。
3抹带厚度不得小于管壁的厚度，宽度宜为80~100mm。

5．排水管沟及井池安装质量检验评定标准
项目
项次
内 容
检验方法
主控项目
1
沟基的处理和井池的底板强度必须符合设计要求。
现场观察和尺量检查，检查混凝土强度报告。
2
排水检查井、化粪池的底板及进、出水管的标高，必须符合设计，其允许偏差为±15mm。
用水准仪及尺量检查
一般项目
1
井、池的规格、尺寸和位置应正确，砌筑和抹灰符合要求
观察及尺量检查
2
井盖选用应正确，标志应明显，标高应符合设计要求。
观察、尺量检查
