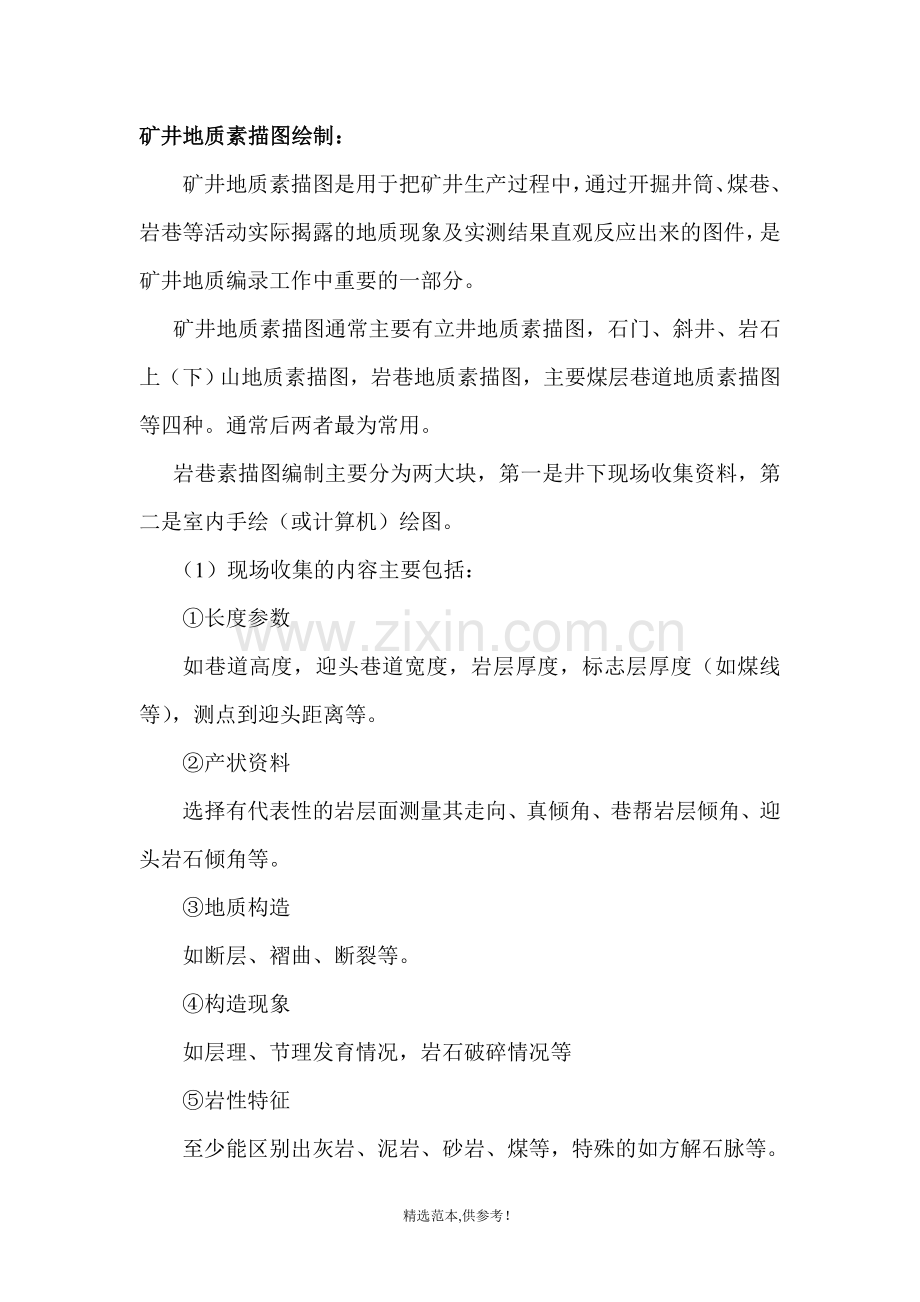

矿井地质素描图绘制：
矿井地质素描图是用于把矿井生产过程中，通过开掘井筒、煤巷、岩巷等活动实际揭露的地质现象及实测结果直观反应出来的图件，是矿井地质编录工作中重要的一部分。
矿井地质素描图通常主要有立井地质素描图，石门、斜井、岩石上（下）山地质素描图，岩巷地质素描图，主要煤层巷道地质素描图等四种。通常后两者最为常用。
岩巷素描图编制主要分为两大块，第一是井下现场收集资料，第二是室内手绘（或计算机）绘图。
（1）现场收集的内容主要包括：
①长度参数
如巷道高度，迎头巷道宽度，岩层厚度，标志层厚度（如煤线等），测点到迎头距离等。
②产状资料
选择有代表性的岩层面测量其走向、真倾角、巷帮岩层倾角、迎头岩石倾角等。
③地质构造
如断层、褶曲、断裂等。
④构造现象
如层理、节理发育情况，岩石破碎情况等
⑤岩性特征
至少能区别出灰岩、泥岩、砂岩、煤等，特殊的如方解石脉等。
（2）所绘图纸内容主要包括；
①图名、比例尺、图签。
图名通常以地名命名，如11071底抽巷地质素描图，比例尺通常选用1:200。图签用于填写绘图人、审核人、完成日期等。
②巷道标度及巷道主体素描
高程标度区间的选择通常要根据巷道最高点和最低点的标高，以保证主体素描绘制的美观。主体素描通常为巷道的一帮，可以是左帮、也可以是右帮。巷道通常用顶部的测点控制顶板轮廓，通过实测巷道坡度及巷高控制地板轮廓。中间填充揭露的岩性。填充岩性时需要重点注意岩层的厚度与倾角。
③巷道方位、平（斜）距及岩层走向
实测巷道方位，也可根据测量数据填图量取。水平巷道可以填写平距，斜巷则填写斜距。岩层走向根据实测填写即可。
④岩性描述
主要描述巷道揭露的岩层岩性、厚度、层理节理发育情况，岩石破碎程度，坚硬松软情况等，也可以进一步描述其中的化石情况，矿物情况等。
⑤断面图
即对迎头的素描，为了美观且能反应情况通常选用1:100的比例尺，巷道正常掘进情况下通常不超过15m下井观察并绘制断面图，如遇构造等异常情况，必须加密绘制。断面图的绘制需要与巷道主体素描对应。
煤巷素描的绘制与岩巷差别不大，并且较岩巷简单。在每次收集资料时增加收集煤厚资料（包括顶煤或底煤）。通常不需要对巷道岩性进行描述。这里不多赘述。
