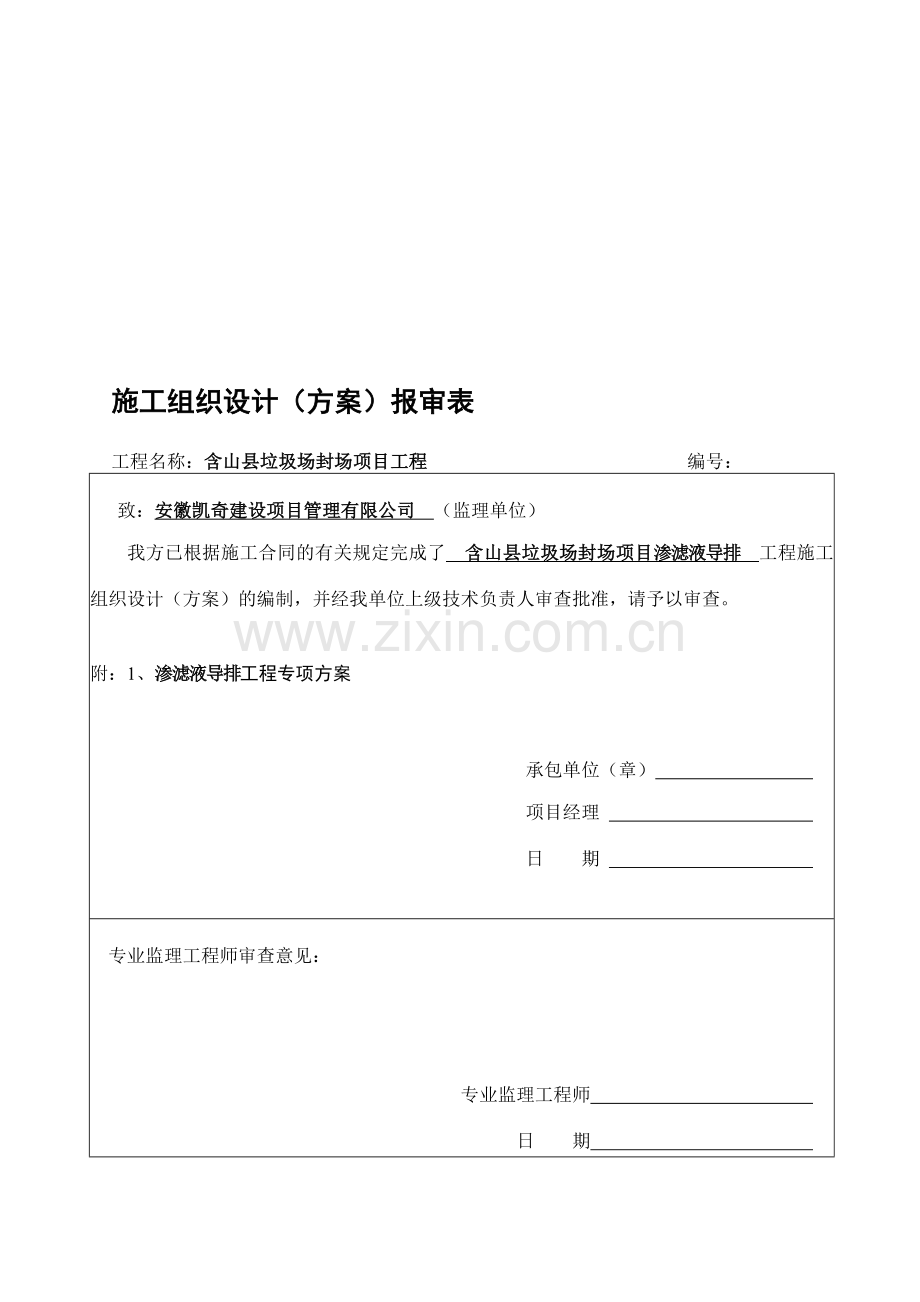

施工组织设计（方案）报审表

工程名称：含山县垃圾场封场项目工程 编号：

致：安徽凯奇建设项目管理有限公司　（监理单位）
我方已根据施工合同的有关规定完成了 含山县垃圾场封场项目渗滤液导排 工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。

附：1、渗滤液导排工程专项方案

承包单位（章）
项目经理
日 期

专业监理工程师审查意见：

专业监理工程师
日 期

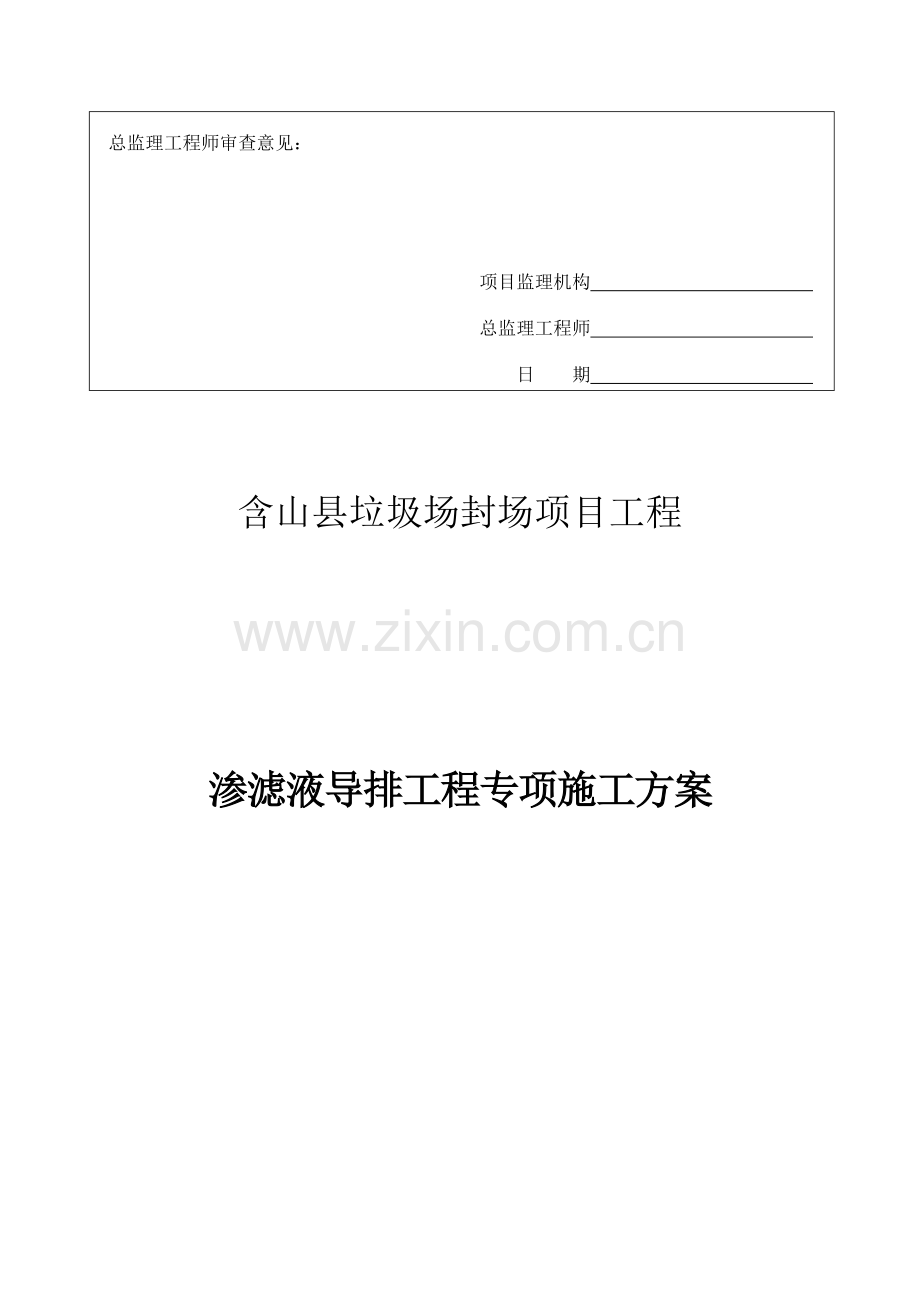

总监理工程师审查意见：

项目监理机构
总监理工程师
日 期

含山县垃圾场封场项目工程

渗滤液导排工程专项施工方案

安徽省通源环境节能有限公司
二O一四年四月

会 签 一 览 表

工程名称
含山县垃圾场封场项目工程
方案名称
渗滤液导排工程专项方案
编 制

审核
质量安全部

生产技术部

总工审批

目 录
1 编制依据
1.1 有关工程文件
1.2 有关规范规程
2 工程概况
2.1 工程概况
2.2 设计说明
3 施工部署
4 主要施工方法
4.1 工艺流程
4. 2 施工方案
4. 2.1 沟槽开挖
4. 2.2 验槽
4. 2.3 HDPE管施工
4. 2.4沟槽回填
5 质量证措施
5.1 质量保证组织机构
5.2 工程质量保证措施
6 工期保证措施
7 安全保证措施
7.1 成立安全组织机构
7.2 安全技术措施
7.3 安全注意事项
8 文明施工、环境保护措施
8.1 建立健全强有力的环保体系
8.2 实行环保目标责任制

1 编制依据
1.1 有关工程文件
1.1.1 《含山县垃圾场封场项目岩土工程勘察报告》
1.1.2 施工组织设计
1.2 有关规范规程
1.2.1 给水排水管道工程施工及验收规范 GB50268-2008
1.2.2 生活垃圾卫生填埋封场技术规程
2 工程概况
含山县垃圾场封场项目工程包括土方整理工程、进场道路工程、垂直防渗系统、封场覆盖系统、渗滤液收集导排系统、地表水收集导排系统、填埋气收集系统、绿化等工程，工程投资约1255万元；含山县拉垃圾场占地面积为18000㎡,垂直防渗设计总长度约393.029m.
2.2 渗滤液收集工程概况
本工程渗沥液收集导排系统是在垃圾堆体下方设置收集盲沟，将渗滤液收集导排至渗滤液收集井，并经输送至卫生填埋场的渗滤液调节池。
2.3 设计说明
设计渗滤液收集管为DN200mm；渗滤液压力输送管为DN110mm。
2.3.1 管材
设计收集管管材采用HDPE管材
2.3.2收集井及连接井
连接井及收集井均采用HDPE800mm管，连接井高程随设计盲沟变化，但应控制井口露出地面30cm。收集井高出地面60cm
2.4 工程地质情况
2.4.1 地形地貌
拟建场地地貌单元属本垃圾堆体,地形呈西高东低。
3 施工部署
施工组织以满足工程施工需要为目的，合理配置施工人员、机械设备、工程材料等资源，全面规划、统筹安排、保证重点、科学合理地安排施工进度，组织连续均衡施工生产，做好工序衔接，确保按期完成给水管道工程。具体施工进度计划如下：
任务名称
工期
开始时间
完成时间
导排管线施工
20工作日
2014年5月25日
2011年6月13日
沟槽开挖
15工作日
2014年5月25日
2014年6月9日
管道基础施工
15工作日
2014年5月25日
2014年6月9日
管道安装及焊接
17工作日
2014年5月25日
2014年6月11日
井室
15工作日
2014年5月30日
2014年6月13日
沟槽回填
17工作日
2014年5月28日
2014年6月13日
4 主要施工方法
4.1 工艺流程
HDPE管道施工工艺流程：测量放线→沟槽开挖、验槽→管道垫层→焊接管道→下管、稳管→检查井施工→沟槽回填
4. 2 施工方案
4. 2.1 沟槽开挖
⑴ 管道沟槽底部开挖宽度为50cm，深50cm，坡度比1:1。
⑵ 沟槽边坡的确定
沟槽开挖深度在5m以内时，沟槽边坡按1:0.33开挖。
沟槽开槽采用机械为主，人工配合的方式进行。开槽前向挖掘机司机、测量员、施工人员进行技术交底和安全技术交底。对地下障碍物细心核查，必要时人工挖探坑，探明各种障碍物的走向、管径、结构尺寸、高程等情况，并在施工中对现况障碍物采取必要的保护措施。
槽边堆土：不适宜回填的土应随挖随弃。可以用于回填的土，在现场允许的情况下尽量在槽边堆放。堆土距槽边不小于2m，推土高度不大于1m。在适当距离留出工程材料运输通道、井点干管位置及排管的足够宽度。表层土与下层生土分开堆置，要方便原土原层回填时的装卸和运输。机械开挖时，测量人员随挖随测，严禁超挖。
4. 2.2 验槽
基底标高、坡度、宽度、轴线位置、基底土质必须符合设计要求。
4. 2.3 HDPE管道施工方法
4.2.3.1管道垫层
⑴ 管道垫层：直埋段管道铺设碎石垫层，垫层的平整度、高程、厚度、宽度、密实度应符合设计要求。
4.2.3.2 HDPE管焊接
1、HDPE管焊接施工工艺流程

HDPE管焊接施工工艺流程图
管材准备就位
管沟已验收
焊机状态调试

管材准备就位

管材对正检查

预 热

加 温 熔 化

保 压 冷 却

2、安装方法
a、切消管端头：用卡模把管材准确卡到焊机上，擦净管端，对正，用铣刀铣消管端直至出现连续屑片为止；
b、对下检查：取出铣刀后再合拢焊机，要求管端面间隙不超过1mm，两管的管边错位不超过壁厚的10%。
C、接通电源，用净棉布擦净加热板表面，装入焊机，使加热板达到210℃±10℃。
D、加温熔化：将两管端合拢，使焊机以一定压力下给管端加温，当出现0.4-3mm高的熔环时，即停止加温，进行无压保温，持续时间为壁厚数（mm）的10倍秒。
E、加压对接：达到保温时间以后，即打开焊机，小心取出加热板，并在10秒钟之内重新合拢焊机，逐渐加压，使熔环高度达到（0.3-0.4）δ，单边厚度达到（0.35-0.45）δ。
F、保压冷却：一般保压冷却时间为20-30分钟（如环境温度较高，则需要较长冷却时间）。
G、安装HDPE管道必须在有控制条件的下放置以不损害HDPE管道。
H、HDPE管道的两头必须临时封住以防止污物或外来物质进入。HDPE管道不能在锋利的物体上拉动，这可能造成磨沟、打结或其它损坏。HDPE管道必须精确地放在设计图纸列明的地方并保持相应的坡度。
I、在安装所有HDPE管道后和回填之前，承包商和监理工程师必须检查管道的下方是否有任何有害的外来物质。外来物质要清除。损坏的管道或有缺陷的接头，都要进行修补或替换。
4.2.3.3安管
⑴ 管材的吊装
吊装：采用两点法吊装，平起平放。吊具与管子内衬接触应垫缓冲垫，以防钓具将内衬损伤。起吊时吊绳长度要足够，吊点处绳间夹角小于60°为宜。
4. 2.4沟槽回填
4.2.4.1 土方回填
填土前应检查管底两侧三角处砂是否密实，缺砂或不密实的要补填密实。
4.2.4.2 胸腔回填
胸腔两侧填碎石必须同时进行，两侧回填高度不能相差一层(200～300mm)以上。胸腔填土至管顶以上时，要检查管道变形与支撑情况，无问题时再继续回填。
4.2.4.3 夯实
回填土的夯实采用人工夯实和机械夯实两种方法。夯实时，管道两侧同时进行，不得使管道位移或损伤。回填压实逐层进行，管道两侧和管顶以上500mm范围内采用薄铺轻夯夯实，管道两侧夯实面的高差不大于300mm，管顶500mm以上回填应分层整平和夯实。采用木夯、蛙式夯等压实工具时，夯夯相连；采用压路机时，碾压的重叠宽度不得小于200mm。测量、控制土的最佳含水量和摊铺厚度，以达到设计压实度。
5 质量证措施
5.1 质量保证组织机构
⑴ 项目部成立全面质量管理领导小组，由总工程师挂帅，质量部主管，各施工作业队质检员组成的内部质量自检体系，对工程质量进行全面检查监督。
质量管理领导小组
序号
职务
姓名
职责
备注
1
组 长
张旭东
全面负责
工程师
2
质量组
王金森
质量管理
质量员
3
技术组
徐涛、王聪
技术管理
技术员
⑵质量检查程序：由施工班组对各工序施工质量进行检查，并严格履行交接班检查及工序间的交工检查制度。对分部、分项、检验批及隐蔽工程的质量检查是先施工单位自检，后提交监理工程师验收。
5.2 工程质量保证措施
⑴ 材料应提供材料出厂合格证及材质证明。
⑵ 管材的种类、型号、规格应符合设计文件的规定要求，管材进货时要有质量保证书、合格证，并应妥善保管，防止破损。
6 工期保证措施
⑴ 科学地组织统筹安排，严格按照实施性的施工进度计划进行施工。控制好每道工序的作业时间，将流水作业应用到各项作业中，充分利用时间和空间的交叉，确保各项工程按期完成。
⑵ 组织施工人员，根据工程工期的要求，按照各班组的特长组成专业班组。施工前和施工中进行专业技术培训，进一步提高专业技能，全面掌握施工方法和技术标准。
⑶ 配备足够的施工机械设备和劳力、加强开槽的施工力量，施工中采取有效措施和各种激励机制，加强机械效力，加快工程进度。
7 安全保证措施
7.1 成立安全组织机构
⑴ 项目经理为施工安全的第一责任人，并配备专职安全人员，做到层层监督，严把施工安全关。
⑵ 建立安全生产责任制，把安全质量、效益同等看待，对可能出现隐患的部位要心中有数，提高警惕。
⑶ 安全生产实行分级负责，各施工作业队，分别签订安全责任状，搞好安全生产知识教育，请有关人员给施工人员上好安全生产教育课，使每个施工人员既能保护好自己，又能保护好他人。
⑷ 健全安全检查程序。安全员对自己作业区域内的安全生产情况每天自检一次，同时坚持巡视检查，发现问题及时通报有关人员及时处理。项目经理部安全负责人定期检查安全生产工作，并定期召开安全生产会议，提出问题，搞好整改，表扬先进。对有危险作业的区域，要派专人坚守岗位进行安全检查工作。
7.2 安全技术措施
⑴ 严格执行马鞍山市有关安全生产规定，加强对施工人员的安全教育，做好技术书面交底，并办理签字手续，及时搞好新入场工人的安全教育，特殊工种必须持证上岗，严禁违章指挥，违章操作。
⑵ 施工人员进入现场要服从安全员的指挥和监督。
⑶ 施工人员进入现场要进行“三级”安全教育。
⑷ 现场用电设备必须实行三级配电，两级保护，且有漏电保护器。
⑸ 机械在进场前进行检修和保养，确保施工期间机械正常运转。
⑹ 施工中如遇地下障碍物(包括各种管道、管沟、电缆等)时，立即暂停施工，及时报告，待妥善处理后方可继续施工。
⑺ 施工现场一切出入口均应设置有效的防护。
⑻ 施工时，现场应有专人负责统一指挥。指挥人员应位于操作人员视力能及的区域，并能清楚地看到施工的全过程。驾驶人员必须熟悉信号并按指挥人员的各种信号进行操作。
⑼ 所有人员进入施工现场必须戴合格安全帽，系好下颚带，锁好带扣。
⑽ 上下沟槽时必须使用专用爬梯。
7.3 安全注意事项
⑴ 安全为了生产，生产必须安全。深化安全教育，强化安全意识。施工人员上岗前进行安全教育和技术培训，牢记 “安全第一”的宗旨。安全员坚持持证上岗。坚持“安全第一，预防为主，综合治理”的安全方针。
⑵ 推行安全标准化工地建设，抓好现场管理搞好文明施工，易燃易爆品要妥善保管，工程材料要合理堆放。各种交通，施工信号标识完备，供电线路安装、架设正确。
⑶ 认真实施好标准化作业，严格按安全操作规程进行施工，严肃劳动纪律，杜绝违章指挥和违章操作，保证防护设施的投入，使安全生产建立在管理科学，技术先进，防护可行的基础上。
⑷ 各种施工机械必须制订相应的、详细的操作规程，并严格执行。夜间作业时，应有足够的照明设备。
⑸ 严格油料等易燃物品的管理，库房的设置要尊重当地公安部门的意见，符合安全要求，并设专人管理。
⑹ 生活区设专人管理，严禁非从事电力专业的人员乱拉、乱接电线。各种机电设备均应设专人负责管理，电工持证上岗。
⑺ 进入现场戴好安全帽及其它劳保用品。不得在施工现场嬉戏、打闹。
⑻ 机械操作手必须轮换上岗，杜绝疲劳驾驶现象，不留安全隐患。
⑼ 在高压线下施工时，确保施工机械与高压线保持安全距离，派专人旁站，避免触电事故发生。
8 文明施工、环境保护措施
8.1 建立健全强有力的环保体系
设立环境保护队，进行环境保护的监督工作。严格执行市政府和业主单位对环保的有关规定，严格执行合同中的环保条款。开工前对全体工人进行培训教育,认真学习法律法规，增强全体施工人员的环保意识，提高认识，形成全员全过程环保局面。
8.2 实行环保目标责任制
⑴ 环保指标责任书层层分解到个人，列入承包合同和岗位责任制，建立懂行善管的环保自我监控体系。项目经理是环保工作的第一责任人，是施工现场环境保护自我监控体系的领导者和责任者。
⑵ 加强检查和监控工作，对施工现场粉尘、噪声、废气监测，与文明施工现场管理一起检查、考核、奖罚。及时采取措施消除粉尘、废气和污水的污染。
⑶ 进行综合治理，保护和改善施工现场环境，一方面采取有效措施控制人为噪声、粉尘的污染和采取技术措施控制烟尘、污水、噪声污染；另一方面，及时协调外部关系，同当地派出所、居民、环保部门加强联系。要做好宣传教育工作，认真对待来信来访。
⑷ 制定完善技术措施，严格执行国家的法律、法规，在编制总体、单项施工方案时，都要执行国家、地区、行业和企业有关防治空气污染、水源污染、噪声污染等环境保护的法律、法规和规章制度。
⑸ 采取措施防止大气污染
① 施工现场垃圾渣土要及时清理出现场，严禁随意抛撒。
② 施工现场临时道路指定专人定期洒水清扫，防止道路扬尘。
③ 袋装水泥等易飞扬的细颗粒散体材料，于库内存放。运输水泥等细颗粒粉状材料时，采取遮盖措施，防止沿途遗洒、扬尘。
④ 工地采用电热茶炉向职工提供饮用水。食堂炉、灶使用液化气。
⑤ 混凝土采用商品混凝土，避免工地建立搅拌站减少扬尘污染。
