钢板桩支护计算书
以开挖深度3.5米和宽度1.1米为准计算
一 设计资料
1桩顶高程H1:1.900m
施工水位H2:1.600m
2 地面标高H0:2.40m
开挖底面标高H3:-1.100m
开挖深度H:3.500m
3土的容重加全平均值γ1:18.3KN/m3
土浮容重γ’: 10.0KN/m3
内摩擦角加全平均值Ф:20.10°
4均布荷q:20.0KN/m2
5每段基坑开挖长a=10.0m 基坑开挖宽b=1.1m
二 外力计算

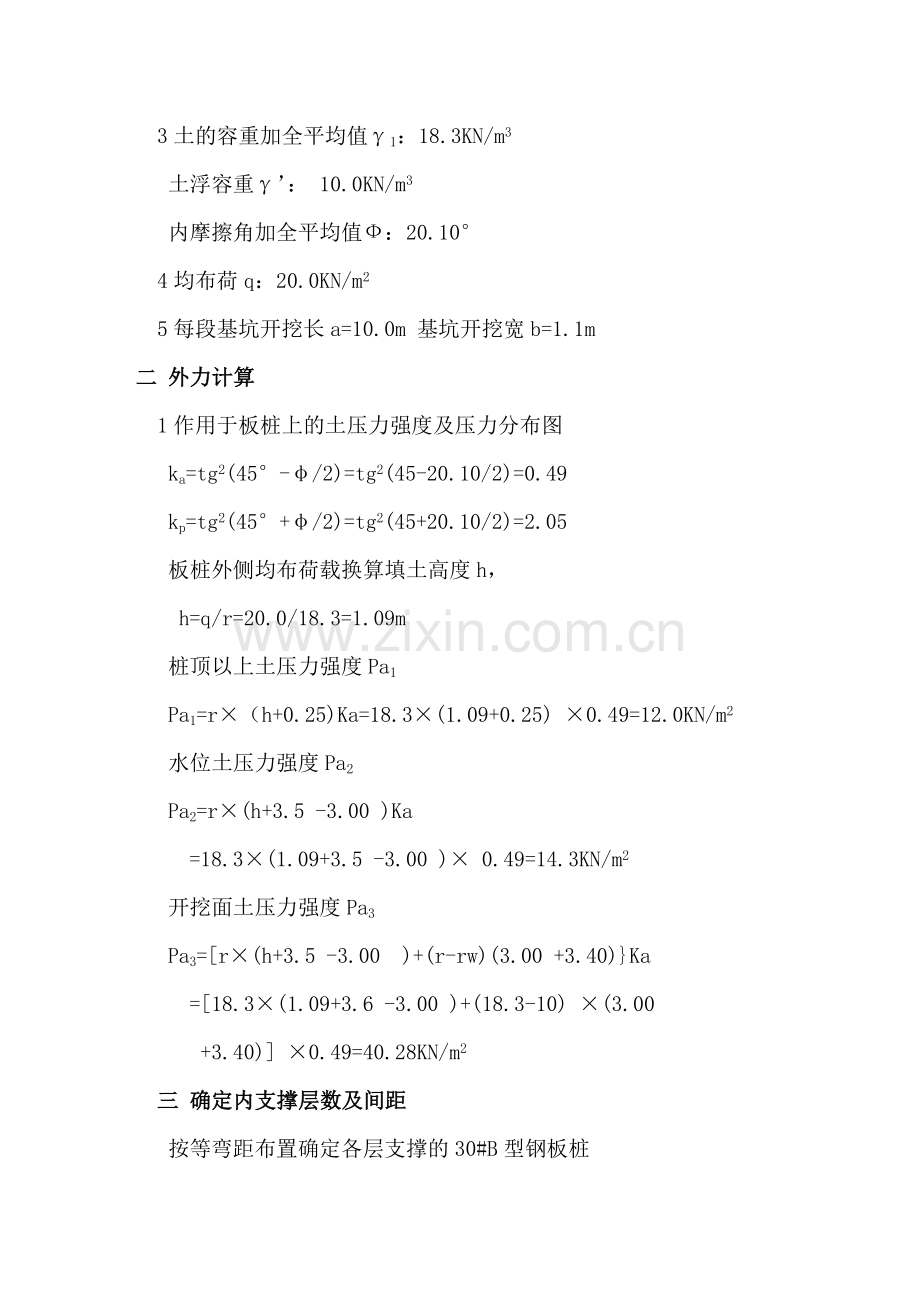

1作用于板桩上的土压力强度及压力分布图
ka=tg2(45°-φ/2)=tg2(45-20.10/2)=0.49
kp=tg2(45°+φ/2)=tg2(45+20.10/2)=2.05
板桩外侧均布荷载换算填土高度h,
h=q/r=20.0/18.3=1.09m
桩顶以上土压力强度Pa1
Pa1=r×(h+0.25)Ka=18.3×(1.09+0.25) ×0.49=12.0KN/m2
水位土压力强度Pa2
Pa2=r×(h+3.5 -3.00 )Ka
=18.3×(1.09+3.5 -3.00 )× 0.49=14.3KN/m2
开挖面土压力强度Pa3
Pa3=[r×(h+3.5 -3.00 )+(r-rw)(3.00 +3.40)}Ka
=[18.3×(1.09+3.6 -3.00 )+(18.3-10) ×(3.00
+3.40)] ×0.49=40.28KN/m2
三 确定内支撑层数及间距
按等弯距布置确定各层支撑的30#B型钢板桩
能承受的最大弯距确定板桩顶悬臂端的最大允许跨度h:
弯曲截面系WZ0=0.001350m3,折减系数β=0.7
采用值WZ=βWZ0=0.00135×0.7=0.000945m3
容许抗拉强[σ]= 200000.0KPa
由公式σ=M/Wz得:
最大弯矩M0=Wz×[σ]=189.0KN*m
1假定最上层支撑位置与水位同高,则支点处弯矩
M'=Pa1*(H1-H2)2/2+(Pa2-Pa2)(H1-H2)2/6=9.2KN*m<M0=189.0KN*m
故,支撑点可设置在水位下。
2根据上式判断可知,最大允许跨度h0由下式计算
M0=Pa1h02/2+γka(H1-H2)2[h02(H1-H2)/3]/2+(Pa2-Pa1)[h0-(H1-H2)]2/2+(γw+γ')[h0-(H1-H2)]3/6
代入数值得:
189.0=6.0×h02+4.47×1.21(h0-0.733)+4.916(h0-1.10)2+3.333(h0-1.10)3
整理得:
3.333h03+5.921h02+6.692h0-191.454=0.000
解方程得:
h0=2.13m
设置至少1道支撑。
根据实际情况确定支撑位置如图所示,距桩顶0.5米即可。
四 各内支撑反力
采用1/2分担法近似计算各内支撑反力
q1=p1(h0+h1)/2={γka(h+(H1-H2)+(γ'+γw)ka[(h0-(H1-H2)]}(h0+h1)/2
=41.0KN/m
q2=p2(h1+h{γka*(h+(H1-H2)+(γ’+γw)ka[(h0+h1-(H1-H2)]}(h1+h2)/2
=58.7KN/m
五 钢板桩入土深度及总桩长:
根据盾恩法求桩的入土深度
由公式γHKa(hi+t)=γ(Kp-Ka)t2
整理得:
(Kp-Ka)t2-Hkat-Hkahi=0
解得t= =1.86m
故总长度L=h0+h1+h2+……hi+t= 2.943m
选用钢板桩长度6.0m, 实际入土深T=3.5m.满足要求
六 基坑底部的隆起验算
Nq=eπtgφtg2(45+φ/2)=6.463
Nc=(Nq-1)/tgφ=14.929
坑外各层土的天然容重加权γ1=18.3m3
坑内各层土的天然容重加权γ2=18.2m3
土的粘聚c=5.0KPa
故抗隆起安全系数
Ks=(γ2TNq+cNc)/(γ1(H+T)+q )=3.03>1.3 满足要求
七 基坑底管涌验算
KL=γ'T/γwh=2γ'/γwhw =2.03>1.5 满足要求
八 坑底渗水量计算
根据设计地质资料,土的综合渗透系数取K=0.080m/d
基坑开挖面积A=a*b =180
Q=KAi= KAhw/(hw+2T)
=4.75m3/d
九 构造要求
1为防止接缝处漏水,在沉桩前应在锁口处嵌填黄油、沥青或其他密封止水材料,必要时可在沉桩后坑外注浆防渗或另施工挡水帷幕。
2在基坑转角出的支护钢板桩,应根据转角的平面形状做成相应的异形转角板桩,且转角桩和定位桩宜加长1m。
