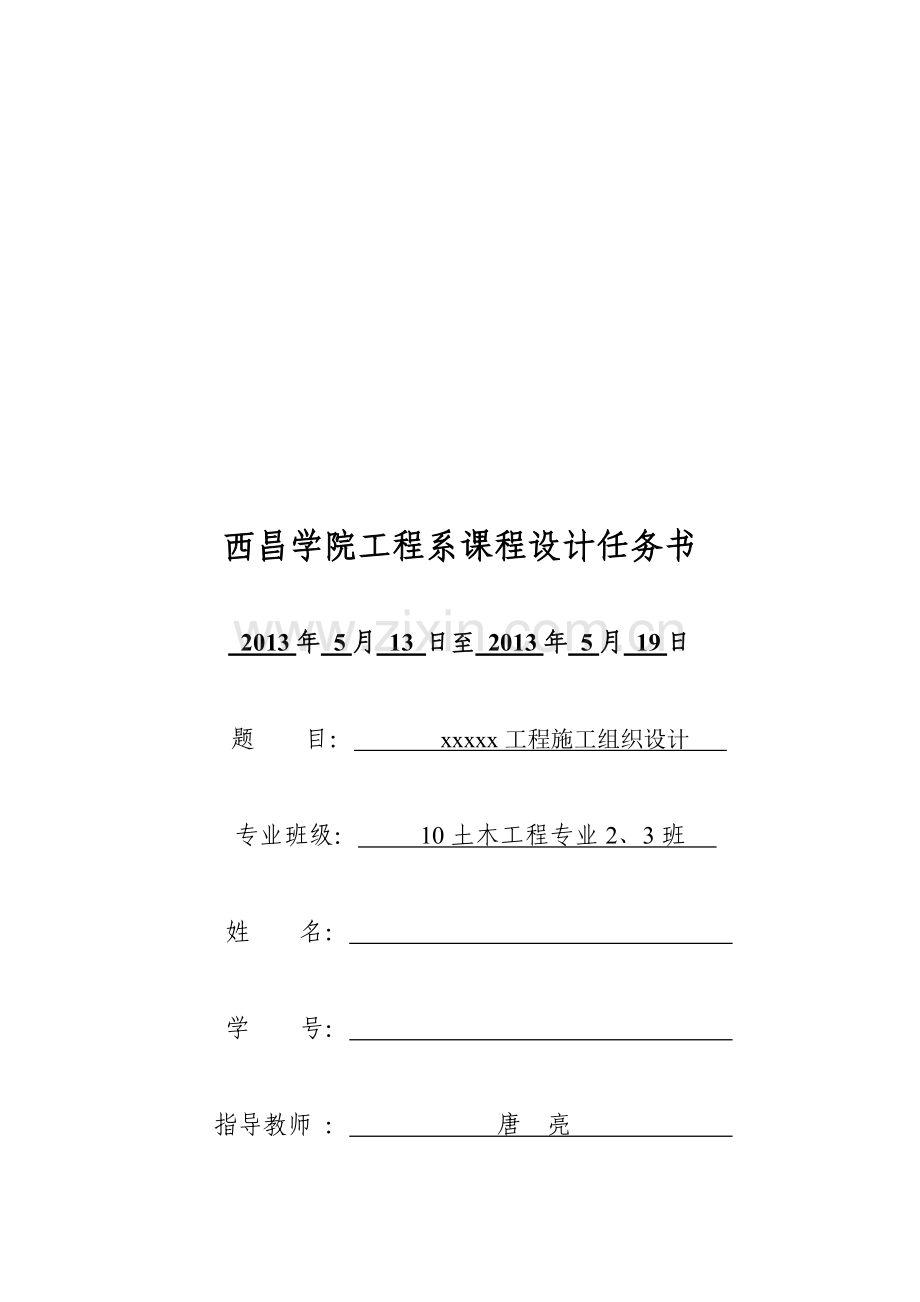

西昌学院工程系课程设计任务书

2013年 5月 13 日至 2013年 5月 19日

题 目： xxxxx工程施工组织设计

专业班级： 10土木工程专业2、3班　

　　　 姓 名：

学 号：

指导教师 ： 　　　 唐 亮 　

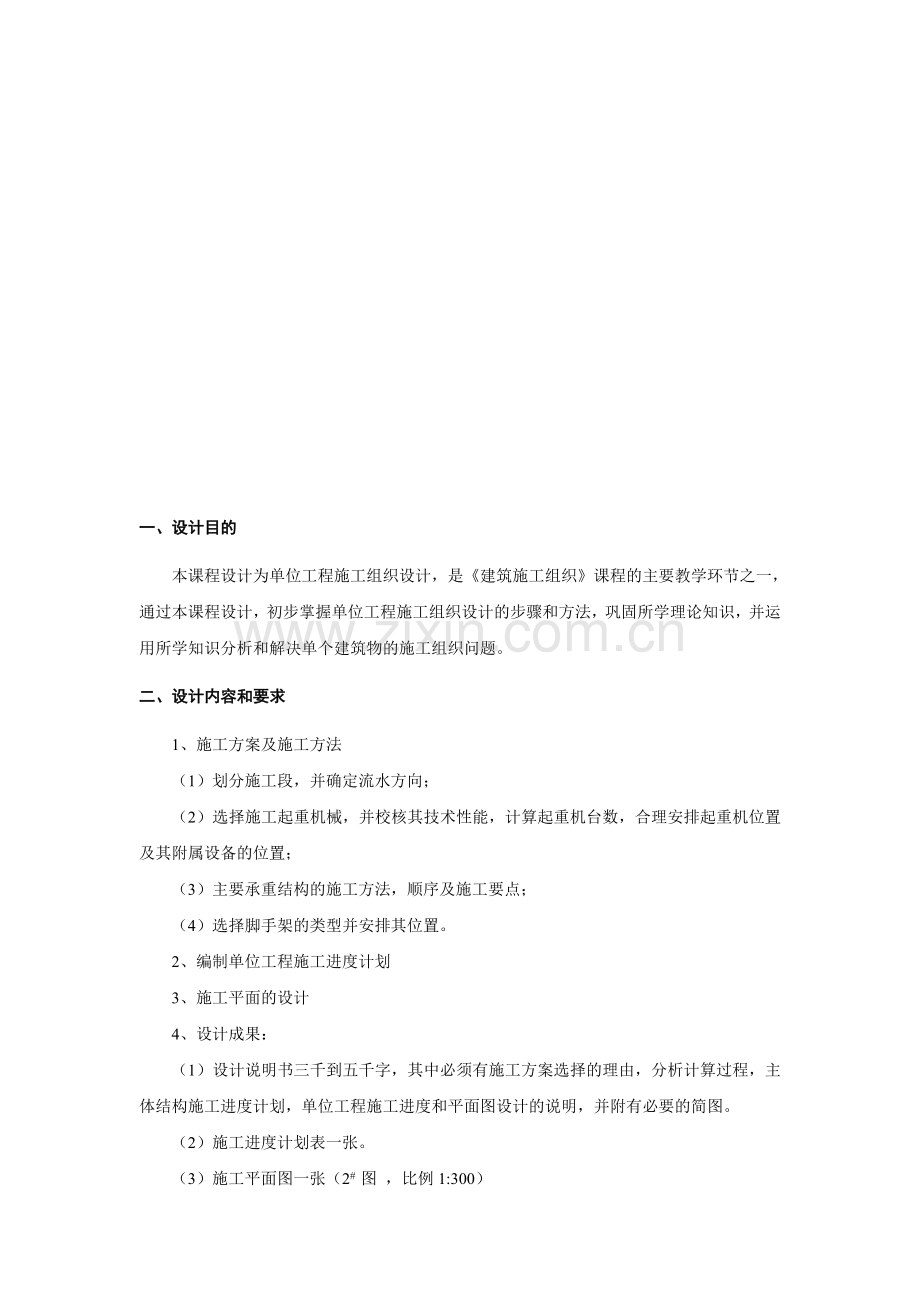

一、设计目的
本课程设计为单位工程施工组织设计，是《建筑施工组织》课程的主要教学环节之一，通过本课程设计，初步掌握单位工程施工组织设计的步骤和方法，巩固所学理论知识，并运用所学知识分析和解决单个建筑物的施工组织问题。
二、设计内容和要求
1、施工方案及施工方法
（1）划分施工段，并确定流水方向；
（2）选择施工起重机械，并校核其技术性能，计算起重机台数，合理安排起重机位置及其附属设备的位置；
（3）主要承重结构的施工方法，顺序及施工要点；
（4）选择脚手架的类型并安排其位置。
2、编制单位工程施工进度计划
3、施工平面的设计
4、设计成果：
（1）设计说明书三千到五千字，其中必须有施工方案选择的理由，分析计算过程，主体结构施工进度计划，单位工程施工进度和平面图设计的说明，并附有必要的简图。
（2）施工进度计划表一张。
（3）施工平面图一张（2# 图 ，比例1:300）
5、课程设计时间：2013年5月13日～2008年5月19日
三、设计条件
(一)设计题目：xxxxx工程施工组织设计
（工序及工程量等见后面附表）
（二）施工条件
1、施工现场“三通一平”工作及准备工作已经就绪。
2、施工企业情况
本工程由×××某建筑公司承担，该公司分派一个施工队负责。施工队有瓦工和抹灰工80人，木工24人，钢筋工15人，混凝土工40人，机械工8人，安装工12人，油漆工15人，共194人。根据需要可招收部分民工协助工作。施工用的水、电均从厂区取得。建筑材料及构件均可用汽车运入工地。
临建工程中除搅拌棚，木工硼，材料库等需设置外，办公及其它生活用房均可利用已建成的宿舍楼。
3、施工准备情况
可供施工选用的起重机有QT1-6型及QT1-2型塔吊。井架，门架等。汽车有解放牌（5T），黄河牌（8T）可以使用。卷扬机、搅拌机、木工机械、钢筋机械、混凝土振捣器、脚手架板等可按计划供应。
4、施工地区建筑生产情况
中小型预制构件均由当地预制构件厂按需供应。（运距10公里）
5、三大材料及地方材料均可由施工地区解决。
6、施工地区交通运输情况
施工地区的交通运输（陆路、水路）均较方便。
7、劳动力供应情况
施工高峰期间所需劳动力，可由当地劳动部门按需工种及时提供；日常所缺部分劳动力、由施工企业内部自行调节。
8、通顺供应情况
（1）水：施工及生活用水，由城市自来水公司按需解决；
（2）电：施工及照明用电，由城市永久式供电网路提供；
（3）煤、油、气等可由当地有关部门解决；压缩空气、蒸汽可自行解决。
9、气象资料
（1）主导风向和风力
施工地区常年主导风向见风玫瑰图。

（2）雨季和雨量
施工地区雨季为5月至10月，日最大降雨量109.3mm。
（3）气温：
月平均气温：最冷月7、6度、最热月28.6度。级端最高温39度，级端最低温—0.8度。
10、施工期限
（1）开工日期：3月1日
（2）竣工日期：9月31日
（3）施工工期：210天
（三）补充设计资料
1、该工程为——全现浇框架结构车间，共三层，柱下独立基础最大埋深1.9米。
2、要求在平面上分三个施工段施工。
3、常年最高地下水位为-2.0米。
4、工序及工程量见附表1。其余在设计中所需资料由指导教师进行补充。
附表1
分部工程
施工
过程
每段的工程量
产量定额
单位
数量
单位
数量

基
础
工
程
基础挖土
M3
1230
M3/工日
3.5
混凝土垫层
M3
36
M3/工日
1.5
基础钢筋
T
46
T/工日
0.2
基础支模板
M2
160
M2/工日
10
基础混凝土
M3
158
M3/工日
0.8
回填土
M3
480
M3/工日
0.6
分部
工程
施工
过程
每段的工程量
产量定额
单位
数量
单位
数量

主
体
工
程
柱钢筋
T
260
T/工日
0.2
柱支模板
M2
220
M2工日
10
柱混凝土
M3
45
M3/工日
0.8
梁板模板
M2
2100
M2/工日
10
梁板钢筋
T
62
T/工日
0.2
梁板混凝土
M3
120
M3/工日
1.0
砌墙
M3
80
M3/工日
1.0
分部工程
施工
过程
每段的工程量
产量定额
单位
数量
单位
数量

屋
面
工
程
找坡层
M2
1675
M2/工日
13.5
保温层
M2
1675
M2/工日
23
找平层
M2
1725
M2/工日
21.97
防水层
M2
1840
M2/工日
23.34
保护层
M2
1500
M2/工日
19.8

分部
工程
施工
过程
每段的工程量
产量定额
单位
数量
单位
数量

装
饰
工
程
楼地面
M2
1580
M2/工日
19.8
天棚墙面抹灰
M2
2560
M2/工日
11.4
门窗安装
樘
150
樘/工日
1.49
内墙粉刷
M2
2220
M2/工日
31
外墙贴面砖
M2
920
M2/工日
8.5

（注：以上为每段的工程量）
三、设计内容说明
1、工程概况
2、施工部署及施工方案
3、施工进度计划：横道图或时标网络图

图样如下：
分部工程
施工过程
总工程量
产量定额
班组人数（人）
每天班数
施工天数
施工进度（天）
单位
数量
单位
数量
3月
1
…
25
基础工程
基础挖土
M3
350
M3/工日
3.5

混凝土垫层
M3
20
M3/工日
1.5

基础扎筋
t
18
t/工日
0.2

基础支模板
M2
160
M2/工日
10

基础混凝土
M3
200
M3/工日
0.8

回填土
M3
200
M3/工日
6.6

主体工程
柱扎筋
t
60
t/工日
0.2

柱支模板
M2
200
M2/工日
10

柱混凝土
M3
380
M3/工日
0.8

梁板模板
M2
440
M2/工日
10

梁板钢筋
t
110
t/工日
0.2

4、施工平面图（施工场地250×100米）

5、各种资源计划表
（1）准备工作一览表
（2）劳动力需用量计划表
（3）施工机具一览表
（4）原材料需用量计划表
6、技术经济措施及指标
（1）措施
（2）指标：总工期指标、提前时间、劳动力（不）均衡系数、施工场地利用率等。

四、平面图设计参考资料
1、常用施工机械台班产量
塔吊：120次/台班（综合）；井架、门架：84次/台班
混凝土搅拌机：J1-250 20M3/台班；
J1-400 36M3/台班；
砂浆搅拌机 10M3/台班
2、一次提升材料数量
红 砖：0.5M3； 砂 浆：0.325M3；
混凝土：0.5M3； 空心板：2块；
3、材料数量计算楼据
每M3砌体需用红砖535块，砂浆0.23M3；
每100M3抹灰面积需用砂浆2.2M3；
4、临时工程防火规定
（1）每幢临时建筑物的面积不应超过300M2，每组建筑面积总和不超过2000M2，组与组之间的防火间距不应小于10-15M。
（2）临时建筑物的高度一般不要低于2.5M。用稻草、芦苇、竹子等易燃材料修建的房屋，内外应抹泥或砂浆。
（3）食堂、俱乐部等临时建筑门的总宽度至少按每100人2米计，每个门宽度不小于1.4米。
（4）易燃建筑物不能作下列用途：
①制造或使用化学易燃、易爆物品的车间、如喷漆、乙炔站等。
②高温或经常产生火花、火焰的车间，如冶金、铸工、锻工、焊接、热处理等。
③贮存化学易燃易爆品，贵重器材以及全自燃或遇水产生热量的物资仓库。
④在木工棚附近应有消防栓。
⑤施工现场的通行道路（主要干道）不应小于3.5M，当道路宽度仅供一辆汽车通行时，应在适当地点修建回车场。

建筑工地道路与构筑物最小距离
附表2
构 筑 物 名 称 至行车道边最小距离（米）
1、棚栏 1.5
2、建筑物墙壁（无汽车入口）外墙表面 1.5
3、建筑物墙壁（有汽车入口）外墙表面 7.0
4、铁路轨道外侧缘 3.0

临 时 设 施 数 据
附表3
序 号
项 目
单 位
布置面积
储 存 量
1
红砖堆场
m2

总量24万块储备量1/3
2
生石灰棚
m2

总量153T储存量1/4
3
砾石堆场
m2

总量2020m3储存量1/3
4
砂石堆场
m2

总量16603储存量1/3
5
水泥库
m2

总量200t储存量1/4
6
门窗堆场
m2

160m2
7
脚手杆及板堆场
m2

面积100m2
8
木工作业棚
m2

30m2
9
钢筋作业棚
m2

40m2（作业棚）+120 m2（露天堆场）
10
空心板及预制梁
m2

300m2
11
茶炉
m2

25m2
12
卷扬机
m2

每台门架1.5×1.5m2
13
井架及门架
m2

每台门架2×4m2井架2×2m2
14
淋灰池
m2

共两个每个4×5m2
15
搅拌棚
m2

10m2/台（混凝土搅拌机2台，砂浆搅拌机2台）
16
沥青熬制场
m2

30m2
17
塔吊
m2

轨距3.8m
18
道路
m2

环形路宽3.5m

主要施工过程工作面参考表
附表4
施工过程名称
工作面
说明
人工挖地槽
6m/人
挖深1–1.5米乘0.8
挖深>1.5米乘0.65
毛石墙基
7.6m/人
2砖乘0.8
3砖乘0.55
混凝土墙柱基础
3.0m/人
以60厘米计
现浇钢筋混凝土柱
8.0m3/人
机拌机捣
现浇钢筋混凝土墙
2.45m3/人
机拌机捣
预制钢筋混凝土柱
5m3/人
机拌机捣
预制钢筋混凝土屋架
3.6m3/人
机拌机捣
预制钢筋混凝土屋面板
2.7m3/人
机拌机捣
外墙壁抹灰
16m2/人

卷材屋面
18.5m3/人

门窗扇安装
11m3/人

人工挖地坑
1个/人
当底面积>9m2以上乘0.5
砌砖墙
8.5m/人
1.5砖乘0.71
2砖乘0.57
毛石墙
3.3m/人
以10米计
混凝土设备基础
7.0m3/人
机拌机捣
现浇钢筋混凝土梁
3.2m3/人
机拌机捣
现浇钢筋混凝土楼板
5.3m3/人
机拌机捣
预制钢筋混凝土梁
3.6m3/人
机拌机捣
预制空心板、平板
1.91m3/人
机拌机捣
混凝土地坪及面层
40m3/人
机拌机捣
内墙抹灰
18.5m3/人

水泥砂浆屋面
16m3/人

玻璃油漆
20m2/人
