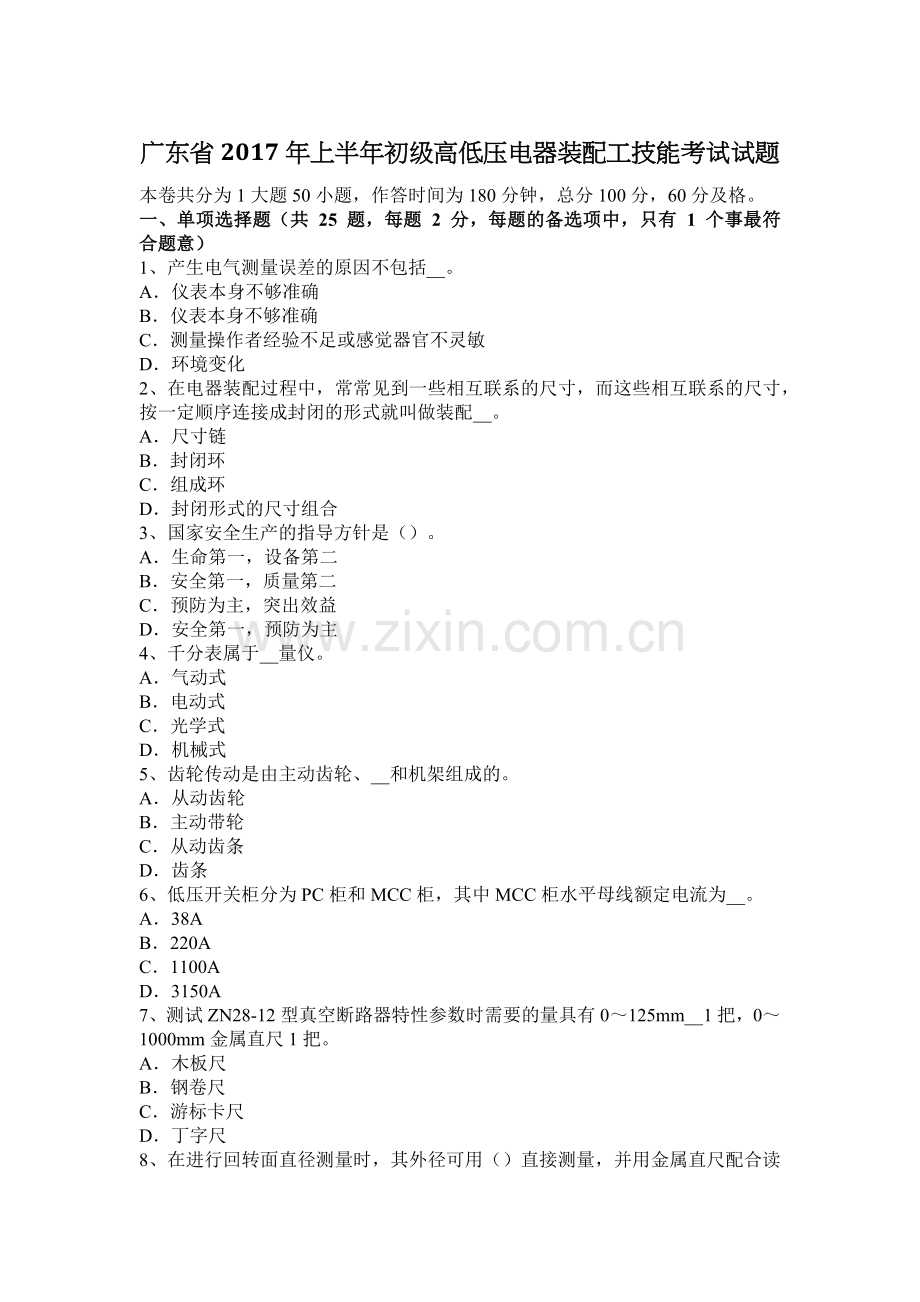

广东省2017年上半年初级高低压电器装配工技能考试试题
本卷共分为1大题50小题，作答时间为180分钟，总分100分，60分及格。
一、单项选择题（共 25 题，每题 2 分，每题的备选项中，只有 1 个事最符合题意）
1、产生电气测量误差的原因不包括__。
A．仪表本身不够准确
B．仪表本身不够准确
C．测量操作者经验不足或感觉器官不灵敏
D．环境变化
2、在电器装配过程中，常常见到一些相互联系的尺寸，而这些相互联系的尺寸，按一定顺序连接成封闭的形式就叫做装配__。
A．尺寸链
B．封闭环
C．组成环
D．封闭形式的尺寸组合
3、国家安全生产的指导方针是（）。
A．生命第一，设备第二
B．安全第一，质量第二
C．预防为主，突出效益
D．安全第一，预防为主
4、千分表属于__量仪。
A．气动式
B．电动式
C．光学式
D．机械式
5、齿轮传动是由主动齿轮、__和机架组成的。
A．从动齿轮
B．主动带轮
C．从动齿条
D．齿条
6、低压开关柜分为PC柜和MCC柜，其中MCC柜水平母线额定电流为__。
A．38A
B．220A
C．1100A
D．3150A
7、测试ZN28-12型真空断路器特性参数时需要的量具有0～125mm__1把，0～1000mm金属直尺1把。
A．木板尺
B．钢卷尺
C．游标卡尺
D．丁字尺
8、在进行回转面直径测量时，其外径可用（）直接测量，并用金属直尺配合读数。
A．外卡钳
B．内卡钳
C．传感器
D．圆规
9、在展开图中，电路使用的标号组要与互感器文字符号前的“__”相对应。
A．数字序号
B．文字符号
C．图形符号
D．一般
10、关于创新的论述，正确的是__。
A．创新是出新花样
B．创新就是独立自主
C．创新是企业进步的灵魂
D．创新不需要引进外国新技术
11、为保证登高安全操作，人字梯应倾斜（）左右。
A．45°
B．60°
C．70°
D．80°
12、主要以表面强化为主，目的是提高钢的表面硬度、耐磨性和抗疲劳性能的化学热处理方法属于__。
A．渗碳
B．渗硅
C．渗铝
D．渗铬
13、在对一次设备进行试验时，断路器跳合闸时间试验属于__的项目。
A．泄漏电流测试
B．工频耐压试验
C．耐压试验
D．特性试验
14、二次回路图按其不同的绘制方法可分为三类，即原理图、展开图、__。
A．接线图
B．排线图
C．结构图
D．安装图
15、D2-30B型中间继电器，在电压220V以下的交流电路中，触点的断开容量是__ V·A。
A．100
B．300
C．250
D．200
16、__包括长、宽、高三个方向的直线尺寸，以及倾斜方向上的两点距离等。
A．零件的直线尺寸
B．回转面直径
C．零件壁厚
D．孔距
17、欧姆定律表示通过电阻的电流与电阻两端所加的电压__，与电阻的阻值成反比。
A．成正比
B．成反比
C．不相等
D．相等
18、电测量指示仪表__可分为0.1、0.2、0.5、1.0、1.5、2.5、5.0共7级。
A．按准确度等级
B．按使用环境条件
C．按外壳防护等级
D．按仪表防御外界磁场或电场影响的性能
19、静电系仪表是一种交、直流两用仪表。可做成直接测量__的仪表。
A．高电压
B．低电压
C．高电流
D．低电流
20、装配“三防”产品时，应按“三防”要求正确使用“三防”件，包括导线、软连接及柜体标牌、线鼻子、冷压端头等附件，施工时应戴“三防”手套或__。
A．戴绝缘手套
B．穿绝缘鞋
C．穿静电服
D．干净的线手套
21、在电气工程二次原理接线图中，符号QS表示__。
A．信号继电器
B．电流继电器
C．信号测量
D．辅助开关
22、对所有的电力设施和主要电气设备及其接地措施要定期进行检查、试验，有完整的（）。
A．说明书
B．技术资料
C．技术档案
D．技术规程
23、在市场经济条件下，职业道德具有__的社会功能。
A．鼓励人们对自由选择职业
B．遏制牟利最大化
C．促进人们的行为规范化
D．最大限度地克服人们受利益的驱动
24、
25、测绘是一项复杂而细致的工作，其主要工作是分析机件的结构形状、画出图形、准确测量、注出尺寸、合理制定技术要求。__
二、多项选择题（共 25 题，每题 2 分，每题的备选项中，有 2 个或 2 个以上符合题意，至少有1 个错项。错选，本题不得分；少选，所选的每个选项得 0.5 分）
1、__是指以固定形式复现量值的计器量具。
A．量具
B．量规
C．量仪
D．计量装置
2、ZN63A (VSl)型真空断路器机械装置装配图中，合闸凸轮15、四连杆机构10和13、绝缘拉杆9组成断路器的传动单元。__
3、电磁线是具有绝缘层的导电金属导线，用以绕制电工产品的线圈或绕组，故又称为（）。
A．线圈线
B．绕组线
C．漆包线
D．绕包线
4、对储能电动机分别施以85%和110%额定电压，在断路器合闸状态下各进行__次储能操作，储能应正常。
A．5
B．10
C．15
D．20
5、常用的强电触头材料有__、合金、铂族合金等。
A．铜
B．铁
C．铝
D．铂
6、ZN63A型断路器在进行绝缘试验时，操动机构线圈及控制电路，以及联动和信号电路及各元件的绝缘，应能耐受按（）规定的工频试验电压。
A．GB/T11022-1999
B．GB/T 16927.2-1997
C．GB3309-1989
D．GB1984-2003
7、SW2-35/1500-24.8型少油断路器，其中1500表示__。
A．15A
B．15kA
C．150A
D．1500A
8、在母线上连接二次线时，导线线芯与母线之间不加平垫片，并且同一侧最多连接__导线。
A．一根
B．两根
C．三根
D．四根
9、高低压电气装配中常用的设备主要包括__、立式钻床、万向摇臂钻床等。
A．台式钻床
B．电焊机
C．手电钻
D．磨床
10、能实现预期机械运动的各构件的基本组合体称为__。
A．空间机构
B．主动构件
C．机构
D．平面机构
11、使用风动工具时，__应完好无损，转动部位应加注润滑油。
A．电源 ．
B．气源
C．转动部分
D．制动部分
12、双字母符号是由一个表示种类的单字母符号与另一字母组成，其组成形式以单字母符号在前，另一字母在后的次序列出。如FR表示具有延时动作的__。
A．传感器
B．断路器
C．熔断器
D．限电流保护器
13、符合安全操作规程的是（）。
A．在带电的母线或高压电下作业，应注意安全
B．登高平台上不必设置防护栏
C．台面上应有防滑层，以防摔伤
D．台面上应有绝缘层，以防触电
14、__又称为多用表，它具有多种用途、多种量程、携带方便等一系列优点。
A．绝缘电阻表
B．电压表
C．电流表
D．万用表
15、企业生产经营活动中，要求员工遵纪守法是__。
A．约束人的体现
B．保证经济活动正常进行所决定的
C．领导者人为的规定
D．追求利益的体现
16、（）反映了在不含电源的一段电路中，电流与这段电路两端的电压及电阻的关系。
A．欧姆定律
B．楞次定律
C．部分电路欧姆定律
D．全欧姆定律
17、电力设备的维修，必须由__，并遵守安全操作规程。
A．专人监护
B．接地装置
C．专人进行
D．警示牌
18、（）主要用来浸渍电机、电器和变压器的线圈和绝缘零部件，以填充其间隙和微孔，提高其电气和力学性能。
A．浸渍漆
B．覆盖漆
C．磁漆
D．电缆浇注漆
19、已知某电器型号为RN1-10/100，其中R表示__。
A．熔断器
B．断路器
C．装入式
D．低压式
20、能发信号直流绝缘监视装置由电阻测量和绝缘监视两部分组成。__
21、DCD-5型差动继电器的执行部分检查时，可动系统的纵向活动范围为__。
A．0.05～0.1mm
B．0.1～0.2mm
C．0.2～0.3mm
D．0.2～0.5mm
22、
23、高压绝缘棒通常用来操作高压隔离开关，一般按棒身的长度分为__不同电压等级。
A．6kV、10kV、35kV
B．3kV、10kV、35kV
C．6kV、66kV、35kV
D．6kV、10kV、100kV
24、ZN53A型断路器触头开距为__mm。
A．8±0.5
B．11±1
C．210±0.5
D．1.1±0.2
25、安装接线图是表现某一设备内部各种电器元件之间__的图样，它是与电气原理接线图相对应的一种图样。
A．平面位置
B．连线
C．安装工艺
D．调试过程
