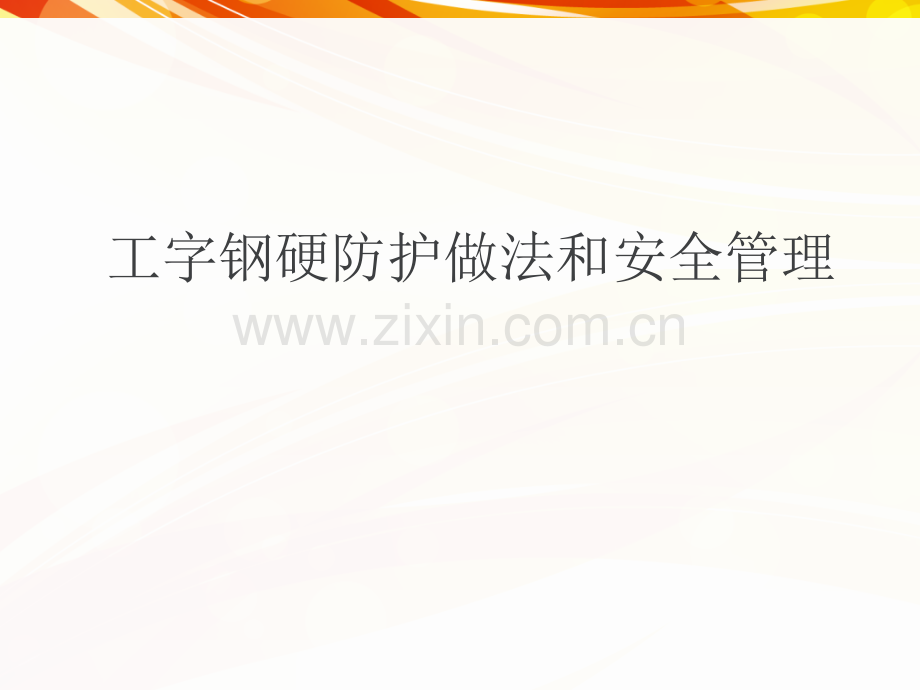

工字钢硬防护做法和安全管理.ppt

工字钢硬防护做法和安全管理课程简介一、介绍硬防护的作用和我公司的主要硬防护：1、悬挑工字钢硬防护；2、钢管悬挑硬防护；二、结合工程对工字钢硬防护进行说明；三、硬防护的检查和维护；四、硬防护的拆除；注意事项目标学员：项目安全员，施工员时长：1小时 课程目标1、知道工字钢硬防护的施工工艺；2、了解硬防护的的检查维护工作；3、知道拆除工字钢硬防护的拆除工作。主要内容一、介绍硬防护的作用和我公司的主要硬防护种类；二、结合工程对工字钢硬防护进行说明；三、硬防护的检查和维护；四、硬防护的拆除；时间安排 日 程 时 间 内 容上午9:00-9:309：30-9：409:40-10:10一、介绍硬防护的作用和我公司的主要硬防护：一、介绍硬防护的作用和我公司的主要硬防护：1 1、悬挑工字钢硬防护；悬挑工字钢硬防护；2 2、钢管悬挑硬防护；、钢管悬挑硬防护；二、结合海西商务大厦对工字钢硬防护进行说明；二、结合海西商务大厦对工字钢硬防护进行说明；休息休息三、硬防护的检查和维护；三、硬防护的检查和维护；四、硬防护的拆除；四、硬防护的拆除；硬防护一完成本单元时，你应能：知道硬防护重要性和我公司主要硬防护类型硬防护：主要是对较高的楼层，防止高空坠物下落，对下方施工人员或行人起到防护作用。公司硬防护现在主要有两种，一种是工字钢悬挑硬防护，另一种是钢管悬挑硬防护。1、工字钢硬防护主要适用于用爬架或爬模类施工的商业写字楼：如海西商务大厦，升龙环球大厦等项目；2、钢管悬挑硬防护主要适用于落地悬挑架的住宅和写字楼项目：如中间海峡商务广场，泰禾厦门院子项目等；一、硬防护硬防护工字钢悬挑硬防护钢管悬挑硬防护单元小结一完成本单元时，你应能：知道硬防护重要性和我公司主要硬防护类型 能对自己的工地选择合适的硬防护结合海西商务大厦对工字钢硬防护进行说明二完成本单元时，你应能：知道工字钢硬防护施工过程二、海西商务大厦十层硬防护二、海西商务大厦十层硬防护 1、工程简介2、编制依据3、搭设要求4、硬防护工字钢排布5、在10层进行预埋压环预埋6、在11层钢丝绳拉环预埋7、硬防护工字钢、钢管铺设8、钢丝绳拉拉结9、水平面钢板铺设10、里面侧边封堵 海西商务大厦位于福建省福州市五四路与湖东路交叉口东南侧，北临福州市鼓楼区湖东路，西临五四路，东侧紧邻 3 栋高层住宅楼，南侧为对外贸易中心集体有限责任公司的中心酒店。总主楼结构体系为框架-双核心筒混合结构，外框架为钢管混凝土柱+钢梁，核心筒为钢筋混凝土结构；连廊结构体系为钢管混凝土柱+钢梁的混合框架结构。1、工程简介编制依据：1、工程施工图纸及现场概况；2、建筑施工扣件式钢架管脚手架安全技术规范(JGJ130-2011)；3、建筑施工高处作业安全技术规范 4、福建省建筑工程施工安全操作规程；一般用途钢丝绳GB/T20118-2006。2、编制依据 为了确保主楼附近作业工人的安全，特此搭设悬挑工字钢架体做为本工程硬防护使用；主楼楼10层楼板上设置一层型钢外挑满铺钢板的硬防护体系；防护架体采用型钢及钢管组合，型钢为16#工字钢，钢管采用48.33.5mm钢管及钢扣件，水平面铺设钢板。工字钢长度6m4m，悬挑3m，设一道上拉钢丝绳固定于上一层。3、搭设要求先根据楼型对硬防护工字钢进行排底4、硬防护工字钢排布6、在10层进行预埋压环预埋7、在11层钢丝绳拉环预埋硬防护底部16#工字钢，48.33.5mm钢管及钢扣件扣在工字钢上硬防护工字钢、钢管铺设工字钢长度6mm，悬挑3m工字钢间距2m3m3m工字钢安装现场预埋U型压环16#圆钢，上方铁板M16螺母固定，两侧塞木楔。200mm200mm压板固定工字钢两边塞木楔在上一层，预埋钢丝绳拉环，用14#钢丝绳卸荷。8、钢丝绳拉拉结钢丝绳夹安装方式，4个钢丝绳夹，开口冲长绳钢丝绳夹安装规范外CI防护栏杆1.2m高水平面铺设3mm冷轧钢板，焊接悬挑3m9、水平面钢板铺设立面侧边封堵采用3mm冷轧钢板10、里面侧边封堵结合海西商务大厦对工字钢硬防护进行说明二完成本单元时，你应能：能以后可以设计施工工字钢硬防护硬防护的检查和维护三完成本单元时，你应能：知道硬防护的一般检查和维护工作1、防护在验收合格通过投入使用后，必须对其进行日常的保养和定期的全面检查和整修，才能保证其安全使用。防护日常的保养和维修必须每天进行一次,定期的维护保养一般每月进行一次。所以要求作业队防护进行日常的和定期的保养和维修，尤其是每次强风、暴雨过后都要认真检查整修后方可使用。2、检查明确防护的整体和局部的垂直、水平偏差。如发现垂直度有异常现象，应及时加固和消除隐患。3、与建筑物连接的检查，检查连接件是否齐全和完好，有无松动、移动。三、硬防护的检查和维护4、检查防护的荷载情况，使其不超过设计荷载，如有超载应及时卸荷至设计荷载。5、防护的日常保养和定期检查，都要有记录。6、防护使用中必须经常检查，清除回面层上的杂物，严禁在防护上堆积施工材料，或上人，以免发生超载，造成事故。硬防护的检查和维护三完成本单元时，你应能：可以对硬防护的一般检查和维护工作硬防护的拆除四完成本单元时，你应能：知道硬防护拆除前的准备工作1、在防护拆除前应作好以下工作:(1)对防护进行安全检查，确认不存在严重隐患。如存在影响拆除防护安全的隐患，应先对防护进行修整和回固，以保证防护的拆除过程中不发生危险；(2)在拆防护时，应先清除铺设层上的垃圾杂物，清除时严禁高空向下抛掷，大块的装入容器内由垂直运输设备向下运送，能用扫帚集中的集中装入容器内运下。(3)防护在拆除前，应先明确拆除范围、数量、时间和拆除顺序、方法、物件垂直运输设备的数量，拆除的安全措施和警戒区域。四、硬防护的拆除四、硬防护的拆除2、严格遵循拆除顺序，由后搭先拆、先搭后拆，同一部位拆除顺序是：铺设层钢管层工字钢层。3、拆除防护时，下部的出入口必须停止使用，对此除监护人员要特别注意外，还应在出入口处置明显的停用标志和围栏，此装置必须内外双面都加以设置；4、在拆除的防护周围，于坠落范围明显“禁止入内”字样的标志，并有专人监护，以保证拆脚手架时无其他人员入内；5、防护人工拆除，上下运输也为人工传递，拆下的钢管、扣件及其他材料运至地面后，应及时清理，将合格的，需要整修后重复使用的和应报废的加以区分，按规格堆放。对合格件应及时进行保养，保养后送仓库保管以备今后使用；6、防护拆除时遇大风、大雨、大雾天应停止作业；7、拆除时操作人员要系好安全带，穿软底防滑鞋、扎裹腿。8、防护拆除过程中，不中途换人，如必须换人，则应该在安全技术交底中体现更换人员。硬防护的拆除四完成本单元时，你应能：可以对硬防护拆除进行准备，并对硬防护进行拆除培训活动标识 提问 团队活动 讨论 学员用书 案例 茶歇 下发材料 午餐 时间 演练 测试 视频 培训教材参考培训教材参考编制依据：1、工程施工图纸及现场概况；2、建筑施工扣件式钢架管脚手架安全技术规范(JGJ130-2011)；3、建筑施工高处作业安全技术规范 4、福建省建筑工程施工安全操作规程；一般用途钢丝绳GB/T20118-2006。谢谢！谢谢！
