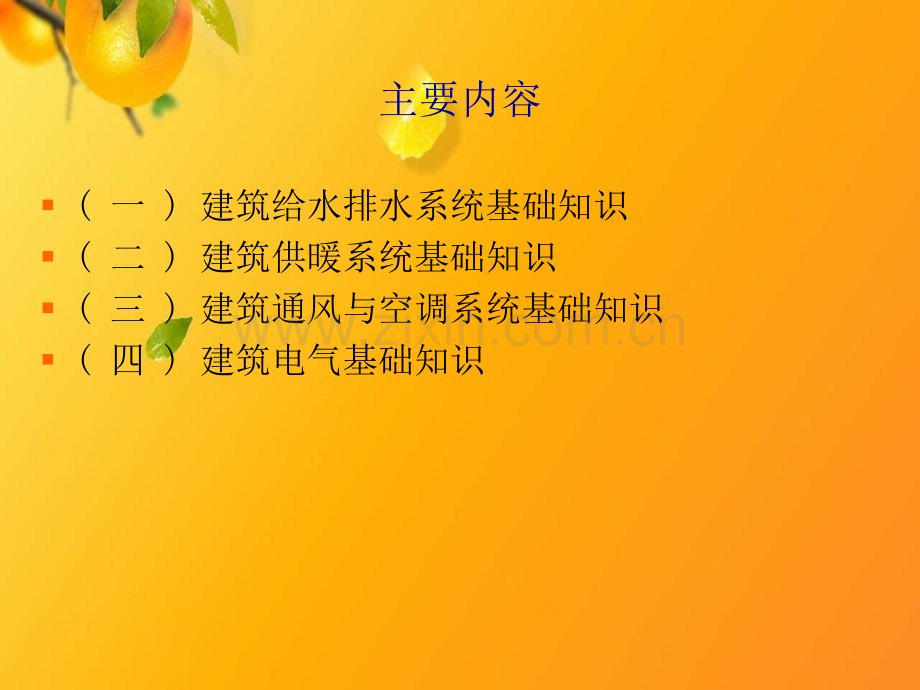

建筑设备基础知识资料员主要内容(一)建筑给水排水系统基础知识(二)建筑供暖系统基础知识(三)建筑通风与空调系统基础知识(四)建筑电气基础知识(一)建筑给水排水系统基础知识1.建筑给水排水系统的分类、组成（1）建筑给水系统的分类 生活给水系统生产给水系统消防给水系统以上三类给水系统可独立设置,也可根据需要将其中二类或三类联合,构成生活消防给水系统、生产生活给水系统、生产消防给水系统、生活生产消防给水系统。(2)建筑给水系统的组成室内给水系统由引人管、给水干管、给水立管、给水横支管、给水支管、给水附件和升压和贮水设备组成 室内给水系统的组成室内给水系统的组成 1 一引入管;2 一干管;3 一立管;4 一横支管;5 一支管;6 一水龙头;7 便器冲洗水箱(3)建筑排水系统的分类建筑内部排水系统的任务,是将建筑物内用水设备、卫生器具和车间生产设置产生 的污(废)水,以及屋面上的雨水、雪水加 以收集后,通过室内排水管道及时顺畅地排 至室外排水管网中去。根据所排污(废)水的性质,室内排水 系统可以分为生活污水排水系统、生产污(废)水排水系统和雨(雪)水排水系统三类。（4)建筑排水系统的组成一般建筑物内部排水系统由污(废)水受水器、排水管道、通气管、清通装置和提升设备组成 2.建筑给水排水系统常用管材、管件、附件及设备(1)给水系统常用管材1)金属管焊接钢管无缝钢管铜管铸铁管铝塑管2)非金属管塑料给水管给水硬聚氯乙烯管(PVC-U)、给水高密度聚乙烯管(HDPE)其他非金属管材 自应力和预应力钢筋混凝土管给水管 排水系统常用管材 主要有建筑排水塑料管、排水铸铁管。(3)给水系统常用管件、附件1)管件2)附件 闸阀、截止阀、止回阀、旋塞阀、减压阀、安全阀、球阀、浮球阀、泄压阀、倒流防止器、真空破坏器、排气装置、管道过滤器。3)水表常用的有流速式水表(分为旋翼式和螺翼式两类)和智能卡付费水表(IC 卡 水表)。(4)排水系统常用管件、附件1)管件2)附件存水弯、检查口、清扫口、雨水斗(5)给水系统常用设备1)贮水设备 水箱(水池)。2)升压设备升压设备一般指将水输送至用户并将水提升、加压的设备。3)气压给水设备密封罐、水泵、空气压缩机、控制器材 (6)建筑排水系统常用卫生器具卫生器具按使用功能分为便溺用卫生器具、盟洗淋浴用卫生器具、洗涤用卫生器具、专用卫生器具四大类。3.建筑给水排水系统安装及质量验收标准(1)室内给水系统安装的基本技术要求1)建筑给水工程所使用的主要材料、成品、半成品、配件、器具和设备必须具有质量合格证明文件,规格、型号及性能检测报告应符合国家技术标准或设计要求。2)主要器具和设备必须有完整的安装使用说明书。3)地下室或地下构筑物外墙有管道穿过的,应采取防水措施。对有严格防水要求的建筑物,必须采用柔性防水套管。4)明装管道成排安装时,直线部分应互相平行。曲线部分:当管道水平或垂直并行时,应与直线部分保持等距;管道水平上下并行时,弯管部分的曲率半径应一致。5)管道支、吊、托架安装位置应正确,埋设应平整牢固,与管道接触要紧密。6)给水及热水供应系统的金属管道立管管卡安装应符合规定。楼层高度小于或等于5m,每层必须安装 1 个。楼层高度大于 5m,每层不得少于 2 个。管卡安装高度,距地面应为 15-18m,2 个以上管卡应均 匀安装,同一房间管卡应安装在同一高度上。7)管道穿过墙壁和楼板,应设置金属或塑料套管。安装在楼板内的套管,其顶部应 高出装饰地面 20mm;安装在卫生间及厨房内的套管,其顶部应高出装饰地面 50mm,底 部应与楼板底面相平;安装在墙壁内的套管其两端与饰面相平。穿过楼板的套管与管道之 间缝隙应用阻燃密实材料和防水油膏填实,端面光滑。穿墙套管与管道之间缝隙宜用阻燃密实材料填实,且端面应光滑。管道的接口不得设在套管内。8)给水支管和装有 3 个或 3 个以上配水点的支管始端,均应安装可拆卸连接件。的冷热水管道上、下平行安装时热水管应在冷水管上方;垂直平行安装时热水管应在冷水管左侧。(2)室内排水系统安装的基本技术要求1)埋地的排水管道在隐蔽前必须做灌水试验。2)生活污水管道的坡度必须符合设计要求,设计无要求的,排水铸铁管和塑料管的坡度应符合规范规定。3)排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时,伸缩节间距不得大于 4m。4）高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管。5)排水主立管及水平干管管道应做通球试验,通球球径不小于排水管管径的 2/3,通球率必须达到 100%。6)在生活污水管道上设置的检查口或清扫口,当设计无要求时 3 应符合规范规定。7)埋在地下或地板下的排水管道的检查口,应设在检查井内。井底表面标高与检查口的法兰相平,井底表面应有 5%的坡度,坡向检查口。8)金属排水管道上的吊钩或卡箍应固定在承重结构上。圆定件间距：横管不大于 2m,立管不大于 3m。楼层高度小于或等于 4m,立管可安装 1 个固定件。立管底部的弯管处应设支墩或采取固定措施。9)排水塑料管道支吊架间距应符合规范规定。10)排水通气管不得与风道或烟道连接,且应符合规范规定。11)安装在室内的雨水管道安装后应做灌水试验,灌水高度必须到每根立管上部的雨水斗。12)雨水管道如采用塑料管,其伸缩节安装应符合设计要求。13)悬吊式塑料雨水管道的敷设坡度不得小于 5%o,悬吊式金属管道的敷设坡度不得小于 1%,埋地雨水管道的最小坡度应符合规范规定。14)雨水管道不得与生活污水管道相连接。15)雨水斗的连接应固定在屋面承重结构上。雨水斗边缘与屋面相连处应严密不漏。连接管道当设计元要求时,不得小于 100mm。16)悬吊式雨水管道的检查口或带法兰堵口的三通的间距是:当 DN150mm 时不超过 20m。(3)建筑给排水管道系统安装质量验收标准1)给水管道及配件安装主控项目室内给水管道的水压试验必须符合设计要求。当设计未注明时,各种材质的给水管道系统试验压力均为工作压力的 1.5 倍,但不得小于 O.6MPa。检验方法:金属及复合管给水管道系统在试验压力下观测 10min,压力降不应超过 0.02MPa,然后降到工作压力进行检查,应不渗不漏;塑料管给水系统应在试验压力下稳 压 Ih,压力降不得超过 0.05MPa,然后在工作压力的 1.15 倍状态下稳压 2h,压力降不得超过 0.03MPa,同时检查各连接处不得渗漏。一般项目给水引入管与排水排出管的水平净距不得小于 1m,室内给水与排水管道平行敷设时,两管间的最平净距不得小于 0.5m;交叉铺设时,垂直净距不得小于 0.15m。给水管应铺 在排水管上面,若给水管必须铺在排水管的下面时,给水管应加套管,其长度不得小于排 水管管径的 3 倍。给水水平管道应有 2-5的坡度坡向泄水装置。给水管道和阀门安装的允许偏差 管道的支、吊架安装应平整牢固,钢管水平安装的支架间距不应大于规定值 塑料管及复合管管道支架的最大间距 水表应安装在便于检修、不受暴晒、污染和冻结的地方。安装螺翼式水表,表前与阀门应有不小于 8 倍水表接口直径的直线管段。表外壳距墙表面净距为 10-30mm;水表进水口中心标高按设计要求,允许偏差为士 10mm。2)室内消火栓系统安装主控项目室内消火栓系统安装完成后应取屋顶层(或水箱间内)试验消火栓和首层取两处消火栓做试射试验,达到设计要求为合格。一般项目安装消火栓水龙带,水龙带与水枪和快速接头绑扎好后,应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。检验方法:观察检查。箱式消火栓的安装应符合下列规定:栓口应朝外,并不应安装在门轴侧。栓口中心距地面为 1.1m,允许偏差为士 20mm。阀门中心距箱侧面为 l40mm,距箱后内表面为 lOOmm,允许偏差为士 5mm。消火栓箱体安装的垂直度允许偏差为 3mm。3)给水设备安装主控项目 水泵就位前的基础混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计规定。检验方法:对照图纸用仪器和尺量检查。水泵试运转的轴承温升必须符合设备说明书的规定。检验方法:温度计实测检查。敞口水箱的满水试验和密闭水箱(罐)的水压试验必须符合设计与规范的规定。检验方法:满水试验静置 24h 观察,不渗不漏;水压试验在试验压力下 lOmin 压力不降,不渗不漏。一般项目水箱支架或底座安装,其尺寸及位置应符合设计规定,埋设平整牢固。水箱溢流管和泄放管应设置在排水地点附近但不得与排水管直接连接。检验方法:观察检查立式水泵的减振装置不应采用弹簧减振器。检验方法:观察检查。4)排水管道及配件安装主控项目隐蔽或埋地的排水管道在隐蔽前必须做灌水试验,其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。检验方法:满水 15min 水面下降后,再灌满观察 5min,液面不降,管道及接口无渗漏为合格。排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时,伸缩节间距不得大于 4m。高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管。检验方法:观察检查。排水主立管及水平干管管道均应做通球试验,通球球径不小于排水管道直径的 2/3,通球必须达到 100%。检查方法:通球检查。一般项目在生活污水管道上设置的检查口或清扫口,当设计无要求时应符合下列规定:在立管上应每隔一层设置一个检查口,但在最底层和有卫生器具的最高层必须设置。如两层建筑时,可仅在底层设置立管检查口;如有乙字弯管时,则在该层乙字弯管的上部设置检查口。检查口中心高度距操作地面一般为 1m,允许偏差为士 20mm;检查口的 朝向应便于检修。暗装立管,在检查口处应安装检修门。在连接 2 个及 2 个以上大便器或 3 个及 3 个以上卫生器具的污水横管上应设置清扫口。当污水管在楼板下悬吊敷设时,可将清扫口设在上一层楼地面上,污水管起点的清扫口与管道相垂直的墙面距离不得小于 200mm;若污水管起点设置堵头代替清扫口时,与 墙面距离不得小于 400mm。在转角小于 1350的污水横管上,应设置检查口或清扫口。污水横管的直线管段,应按设计要求的距离设置检查口或清扫口。检验方法:观察和尺量检查。埋在地下或地板下的排水管道的检查口,应设在检查井内。井底表面标高与检查口的法兰相平,井底表面应有 5%坡度,坡向检查口。检验方法:尺量检查。金属排水管道上的吊钩或卡箍应固定在承重结构上。固定件间距:横管不大于 2m;立管不大于 3m。楼层高度小于或等于 4m,立管可安装 1 个固定件。立管底部的弯管处应设支墩或采取固定措施。检验方法:观察和尺量检查 排水通气管不得与风道或烟道连接,应符合下列规定:通气管应高出屋面 300mm,但必须大于最大积雪厚度。在通气管出口 4m 以内有门、窗时,通气管应高出门、窗顶 600mm 或引向无门、窗一侧。在经常有人停留的平屋顶上,通气管应高出屋面 2m,并应根据防雷要求设置防雷装置。屋顶有隔热层应从隔热层板面算起。检验方法 i 观察和尺量检查。通向室外的排水管,穿过墙壁或基础必须下返时,应采用45三通和 45弯头连接,并应在垂直管段顶部设置清扫口。检验方法:观察和尺量检查。用于室内排水的水平管道与水平管道、水平管道与立管的连接,应采用45三通、45。四通和 900斜三通或 900斜四通。立管与排出管端部的连接,应采用两个45弯头或曲率半径不小于 4 倍管径的 900弯头。检验方法:观察和尺量检查。5)雨水管道及配件安装主控项目安装在室内的雨水管道安装后应做灌水试验,灌水高度必须到每根立管上部的雨水斗。检验方法:灌水试验持续 1h,不渗不漏。雨水管道如采用塑料管,其伸缩节安装应符合设计要求。检验方法:对照图纸检查。卫生器具安装主控项目排水栓和地漏的安装应平正、牢固,低于排水表面,周边无渗漏。地漏水封高度不得小于 50mm。(二)建筑供暖系统基础知识(二)建筑供暖系统基础知识1.供暖系统的分类及组成(1)供暖系统的分类供暖系统按作用范围的大小分为：局部供暖系统、集中供暖系统和区域供暖系统。供暖系统按使用热介质的种类不同分为:热水供暖系统、蒸汽供暖系统、热风供暖系统。供暖系统按散热器连接的供回水立管分为:单管系统、双管系统。(2)供暖系统的组成供暖系统主要由热源(如锅炉)、供暖管道(室内外供暖管道)和散热设备(各种散热器、辐射板、暖风机等)三部分组成。此外,还有为保证系统正常工作而设置的辅助设 备(如膨胀水箱、水泵、排气装置、除污器等)。2.供暖系统常用管材、设备及附件(1)管材1)金属管材焊接钢管 无缝钢管金属管材常用的连接方法有螺纹连接、法兰连接和焊接。2)非金属管材在低温热水地面辐射供暖系统中,常用的加热管有铝塑复合管(以 XPAP 或 PAP 标记)、聚丁烯管(以 PB 标记)、交联聚乙烯管(以 PE-X 标记)、无规共聚聚丙烯管(以PP-R 标记)、嵌段共聚聚丙烯管(以 PP-B 标记)、耐热聚乙烯管(以 PE-RT 标记)3)其他材料绝热材料常用聚苯乙烯泡沫塑料。发热电缆发热电缆应经国家电线电缆质量监督检验部门检验合格。(2)设备1)散热器散热器按材质分为铸铁、钢制和其他散热器;按其结构型式可分为翼型、柱型、管型和板型散热器,按传热方式又可分为对流型和辐射型散热器。2)散热器的组对材料散热器的组对材料有对丝、汽包垫片 、丝堵 和补芯。3)辅助设备膨胀水箱膨胀水箱配管时,膨胀管、溢流管、循环管上均不得安装阀门。膨胀管应接于系统的回水干管上,并位于循环水泵的吸水口侧。膨胀水箱配管时,所有连接管道均应以法兰或活接头与水箱连接,以便拆 卸。水箱内外表面均应做防腐。带补给水箱的膨胀水箱配管 1 一给水管;2 一浮球阀;3 一水箱盖;4 一溢水管;5 一补水管;6 一止回阀;7 一阀门;8 一排污管;9 一人孔;10 一人孔盖;11 一膨胀管;12 一循环管;13 一膨胀水箱;14 一补水箱;15 一检查管排气装置热水供暖系统中如内存大量空气,将会导致散热量减少,室温下降,系统内部受到腐蚀使用寿命缩短、形成气塞破坏水循环,造成系统不热等问题的出现,为保证系统的正常 运行,必须及时排出空气。因此供暖系统应安装排气装置。集气罐一般是用直径 DN100_DN250 的钢管焊制而成的。分为立式和卧式两种,集气罐一般设于热水供暖系统供水干管或干管末端的最 高处。除污器除污器用来截留、过滤管路中的杂质和污物,保证系统内水质洁净,防止管路阻塞。除污器的型式有立式直通、卧式直通和卧式角通三种。安装时除污器不得反装,迸出水口 处应设阀门。疏水器蒸汽疏水器的作用是自动阻止蒸汽逸漏以及迅速地排出用热设备及管道中的凝水,同时能排除系统中积留的空气和其他不凝性气体。温控与热计量装置(3)附件1)补偿器.自然补偿器方形补偿器 方形补偿器在供热管道上应用得最普遍 单向套管补偿器套管补偿器的补偿能力大,一般可达 250-400mm,2)减压阀 目前国产减压阀有活塞式、波纹管式及薄膜式等。3.地面辐射供暖系统分类及组成(1)分类地面辐射供暖系统按热媒分为:低温热水地面辐射供暖系统和发热电缆地面辐射供暖系统。(2)组成 低温热水地面辐射供暖系统材料包括加热管、分水器、集水器及其连接管件和绝热材料等。发热电缆指以供暖为目的、通电后能够发热的电缆,由冷线、热线和冷热线接头组 成,其中热线由发热导线、绝缘层、接地屏蔽层和外保护套等部分组成。4.室内供暖管道安装及质量验收标准(1)室内供暖安装的基本技术要求1)供暖系统节能工程采用的散热设备、阀门、仪表、管材、保温材料等产品进场时,每按设计要求对其类型、材质、规格及外观等进行验收,并应经监理工程师(建设单位代 表)检查认可,且应形成相应的验收记录。各产品和设备的质量证明文件和相关技术资料 应齐全,并符合国家现行有关标准和规定。2)供暖系统节能工程采用的散热器和保温材料等进场时,应对其技术性能参数进行复验,复验应为见证取样送检。3)试压与防腐散热器组对后,以及整组出厂的散热器在安装前应做水压试验,试验压力如设计无要求时,应为工作压力的 1.5 倍,但不小于 O.6MPa。4)散热器的种类规格和安装片数,必须符合设计要求。散热器的安装位置应正确,一般安装在外窗台下,也可安装于内墙上,但其中心必须与设计安装位置的中心重合,允许偏差为土 20mm。5)散热器组对应平直紧密,组对后的平直度应符合规定。散热器支架、托架安装,位置应准确,埋设牢固。支架、托架数量,应符合设计或产品说明书要求。散热器背面与装饰后的墙内表面安装距离,应符合设计或产品说明书要求,如设计未注明应为 30mm。(2)室内供暖系统安装及质量验收标准1)管道及配件安装主控项目管道安装坡度当设计未注明时,应符合下列规定:气、水同向流动的热水采暖管道和气、水同向流动的蒸汽管道及凝结水管道,坡度应 为 3 不得小于 2气、水逆向流动的热水采暖管道和气、水逆向流动的蒸汽管道及凝结水管道,坡度不应小于 5.散热器支管的坡度应为 1%,坡向应利于排气和泄水。2)辅助设备及散热器安装主控项目散热器组对后,以及整组出厂的散热器在安装之前应做水压试验。试验压力如设计无要求时应为工作压力的 1.5 倍,但不小于 O.6MPa。检验方法:试验时间为 2-3 min,压力不降且不渗不漏。水泵、水箱、热交换器等辅助设备安装的质量检验与验收应按给水设备安装相关规定执行。3)金属辐射板安装主控项目:辐射板在安装前应做水压试验,如设计元要求时试验压力应为工作压力的 1.5 倍,但不得小于 O.6MPa。检验方法:试验压力下 2-3min 压力不降且不渗不漏为合格。水平安装的辐射板应有不小于 5%的坡度坡向回水管。检验方法:水平尺、拉线和尺量检查。辐射板管道及带状辐射板之间的连接,应使用法兰连接。4)低温热水地板辐射采暖系统安装主控项目地面下敷设的盘管埋地部分不应有接头。检验方法:隐蔽前现场查看。盘管隐蔽前必须进行水压试验,试验压力为工作压力的 1.5 倍,但不小于 O.6MPa。检验方法:稳、压 Ih 内压力降不大于 O.05MPa 且不渗不漏。加热盘管弯曲部分不得出现硬折弯现象,曲率半径应符合下列规定:塑料管:不应小于管道外径的 8 倍。复合管:不应小于管道外径的 5 倍。检验方法:尺量检查。5)系统水压试验及调试5)系统水压试验及调试主控项目:采暖系统安装完毕,管道保温之前应进行水压试验。试验压力应符合设计要求。当设计未注明时,应符合下列规定:蒸汽热水采暖系统,应以系统顶点工作压力加 O.IMPa 做水压试验,同时在系统顶点的试验压力不小于 O.3MPa。高温热水采暖系统,试验压力应为系统顶点工作压力加O.4MPa。使用塑料管及复合管的热水采暖系统;应以系统顶点工作压力加 O.2MPa 做水压试验,同时在系统顶点的试验压力不小于 O.4MPa。检验方法:使用钢管及复合管的采暖系统应在试验压力下 10min 内压力降不大于 O.02MPa,降至工作压力后检查,不渗、不漏;使用塑料管的采暖系统应在试验压力下 Ih 内压力降不大于 O.05MPa,然后降压至工作压力的 1.15 倍,稳压 2h,压力降不大于 O.03MPa,同时各连接处不渗、不漏。系统试压合格后,应对系统进行冲洗并清扫过滤器及除污器。(3)采暖系统节能工程质量验收标准1)主控项目采暖系统节能工程采用的散热设备、阀门、仪表、管材、保温材料等产品进场时,应按设计要求对其类型、材质、规格及外观等进行验收,并应经监理工程师(建设单位代 表)检查认可,且形成相应的验收记录。各种产品和设备的质量证明文件和相关技术资料应齐全,并应符合国家现行有关标准和规定。采暖系统节能工程采用的散热器和保温材料等进场时,应对其下列技术性能参数进行复验,复验应为见证取样送检:散热器的单位散热量、金属热强度;保温材料的导热系数、密度、吸水率。检验方法:现场随机抽样送检;核查复验报告。检查数量:同一厂家同一规格的散热器按其数量的 1%进行见证取样送检,但不得少于 2 组;同一厂家同材质的保温材料见证取样送检的次数不得少于 2 次。(三)建筑通风与空调系统基础知识(三)建筑通风与空调系统基础知识1.通凤空调系统的分类及组成(1)分类通风系统:按通风系统的作用范围不同可分为局部通风和全面通风;按通风系统的工作动力不同可分为自然通风和机械通风两种。空调系统:按其空气处理设备设置的情况可分为集中式空调、分散式空调和半集中式空调三种类型。(2)组成空气调节系统是由冷热源、空气处理设备、空气输送管网、室内空气分配装置及调节 控制设备等部分组成。2.通凤与空调系统常用板材、管材、管件(1)常用风管的材料1)金属薄板普通薄钢板镀锌薄钢板塑料复合钢板不锈钢板 2)非金属材料硬聚氯乙烯塑料板 玻璃钢 3)辅助材料垫料紧固件(2)常用保温材料常用保温材料:珍珠岩类、蛙石类、硅藻土类、泡沫混凝土类、软术类、石棉类、玻璃纤维类、泡沫塑料类、矿渣棉类、岩棉类。(3)常用防腐涂料防腐涂料类型桥梁涂料集装箱涂料专用埋地管道涂料及设施涂料耐高温涂料其他防腐涂料(4)常用风管管件 常用风管管件的类型有弯头、三通、来回弯、法兰盘、阀门、送风口、回风口、柔性短管等。3.高层建筑防烟排烟(1)防火分区和防烟分区 在高层建筑设计时,将建筑平面和空间划分为若干个防火分区与防烟分区,一旦起火,可将火势控制在起火分区并加以扑灭,同时,对防烟分区进行隔断以控制烟气的流动和蔓延。(2)建筑物的防排烟为保证建筑内部人员安全进入防烟楼梯间,应在走廊和房间设置排烟设施。(3)防排烟装置1)风机机械加压送风输送的是室外新鲜空气,而排烟风机输送的是高温烟气,因此对风机的要求是不同的。机械加压送风可采用轴流风机或中、低压离心式风机;排烟风机可采用排烟轴流风机 或离心风机,并应在人口处设有当烟气温度达到 280 C 时能自行关闭的排烟防火阀。同时,排烟风机应保证在 280C 日才能连续工作 30min。2)防排烟阀门用于防火防排烟的阀门种类很多,根据功能主要分为防火阀、正压送风口和排烟阀三 大类。4.通凤空调系统管道安装质量验收(1)通风空调管道的安装技术要求1)法兰与风管的装配:法兰与风管装配连接形式有翻边、翻边例接和焊接三种。2)风管支、吊架的安装:支、吊架是风管系统的重要附件,起着控制风管位置、保证管道的平直度和坡度、承受风管荷载的作用。3)风管的安装:风管的安装有组合连接和吊装两部分。4)通风空调工程中常用的阀门有:插板阀(包括平插阀、斜插阀和密闭阀等)、蝶阀、多叶调节阀(平行式、对开式)、离心式风机圆形瓣式启动阀、防火阀、止回阀等。阀门产品制作均应符合国家标准。阀门的安装使其制动装置灵活。5)风管系统安装后,必须进行严密性检验,合格后方能交付下道工序。风管系统严 密性检验以主、干管为主。在加工工艺得到保证的前提下,低压风管系统可采用漏光法检 测。风管系统吊、支架采用膨胀螺栓等胀锚方法固定时,必须符合其相应技术文件的 规定。(2)通风与空调风管系统安装质量验收标准主控项目在风管穿过需要封闭的防火、防爆的墙体或楼板时,应设预埋管或防护套管,其钢板厚度不应小于 1.6mm。风管与防护套管之间,应用不燃且对人体无危害的柔性材料 封堵。风管安装必须符合下列规定:风管内严禁其他管线穿越;输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统应有良好的接地,通过生活区或其他辅助生产房间时必须严密,并不得设置接口。室外立管的固定拉索严禁拉在避雷针或避雷网上。输送空气温度高于 800e 的风管,应按设计规定采取防护措施。风管部件安装必须符合下列规定:各类风管部件及操作机构的安装,应能保证其正常的使用功能,并便于操作;斜插板风阀的安装,阀板必须为向上拉启。水平安装时,阀板还应为顺气流方向插入;止回风阀、自动排气阀门的安装方向应正确。防火阀、排烟阀(口)的安装方向、位置应正确。防火分区隔墙两侧的防火阀,距墙表面不应大于 200mm。净化空调系统风管的安装还应符合下列规定:风管、静压箱及其他部件,必须擦拭干净,做到元油污和浮尘,当施工停顿或完毕时,端口应封好;集中式真空吸尘系统的安装应符合下列规定:真空吸尘系统弯管的曲率半径不应小于 4 倍管径,弯管的内壁面应光滑,不得采用褶皱弯管;真空吸尘系统三通的夹角不得大于 450,四通制作应采用两个斜三通的做法。风管系统安装完毕后,应按系统类别进行严密性检验,漏风量应符合设计与规范的规定。手动密闭阀安装,阀门上标志的箭头方向必须与受冲击波方向一致。(四)建筑电气基础知识1.常用建筑电气设备建筑电气设备主要有:供配电设备、动力设备、照明设备、低压电器设备、楼宇智能化设备、导电材料等。(1)刀开关(2)低压断路器 低压断路器又称自动空气开关。在电路发生过负荷、短路和欠电压等情况下自动切断电路。(3)低压熔断器低压熔断器 RC1A 系列瓷插式、RL1 系列螺旋式、RM 系列元填料封闭管式、RTO 系列有填料封闭 管式、快速熔断器、自复式熔断器。(4)漏电保护断路器又称漏电保护开关。当回路中有电流泄漏且达到一定值时,它能快速自动切断电源,以避免触电事故的发生或因泄漏电流造成火灾事故的发生。(5)三相电力变压器三相电力变压器的主要作用是将高压电能变换为低压电能向建筑物供电。(6)配电线路导线和电缆建筑配电系统中常用的导电材料主要以铜、铝、钢为主。1)导线裸导线绝缘导线绝缘导线按线芯材料分为铜芯和铝芯;按结构分为单芯、双芯、多芯等。常用的绝缘导线有:铜芯塑料线 BV、铝芯塑料线 BLV、阻燃铜芯塑料线 ZR-BV、耐火铜芯塑料线 NH-BV、铜芯塑料软线 BVR、铝芯塑料 软线 BLVR,铜芯塑料护套线 BVV、铝芯塑料护套线 BLVV、铜芯橡皮线 BX、铝芯橡皮 线 BLX 等。2)电缆电缆表 示方法是:型号、芯数截面、工作电压、长度。如 VLV22-4 X 70+1 X 25 表示 4 根截 面为 70mm2 和 1 根截面为 25mm2 的铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆。电力电缆是用来输送和分配大功率电能的导线。常用的电力电缆有:聚氯乙烯绝缘及护套 铜芯电力电缆 VV,聚氯乙烯绝缘钢带铠装聚乙烯护套铜芯电力电缆 VV22,交联聚氯乙烯 绝缘聚氯乙烯护套铝芯电力电缆 YjLY,交联聚氯乙烯绝缘聚钢带铠装聚氯乙烯护套铜芯 电力电缆 YjV22 等。电线、电缆应符合下列规定:按批查验合格证,合格证有生产许可证编号,按额定电压 450/750V 及以下聚氯乙烯绝缘电缆(GB/T 5023)标准生产的产品有安全认证标志。包装应完好,抽检的电线绝缘层完整元损,厚度均匀。电缆元压扁、扭曲,铠装不松卷。耐热、阻燃的电线、电缆外护层有明显标识和制造厂标。按制造标准,现场抽样检测绝缘层厚度和圆形线芯的直径;线芯直径误差不大于标称直径的 1%。3)母排母排即矩形母线(又称汇流排),是大截面载流导体,用来汇集和分配电流。按材质可分为铜母线、铝母线、钢母线,按其软硬程度可分为硬母线和软母线。母线的型号由字 母和表示规格的数字组成,第一个字母表示材质:T 一铜、L 一铝;第二个字母:M 一母 线;第三个字母:Y 一硬母线、R 一软母线。例如 LMR 表示软铝母线,TMY 表示硬铜母 线。2.建筑电气系统建筑电气系统主要有:建筑供配电系统、建筑照明电气系统、动力及控制系统、智能建筑系统。(1)建筑供配电系统由发电厂、电力网和电力用户组成的统一整体称为电力系统。衡量电力系统电能质量的指标主要有:频率质量、电压质量和波形质量。1）电力负荷的分级及供电要求 在电力系统上的用电设备所消耗的功率称为用电负荷或电力负荷。根据电力负荷对供电可靠性的要求及中断供电在政治、经济上所造成的损失或影响的程度,分为三级。不同等级负荷对电源的要求不同。一级负荷对电源的要求 一级负荷分为普通一级负荷和一级负荷中特别重要的负荷。普通一级负荷应由两个电源供电,且当其中一个电源发生故障时,另一个电源不应同时受到损坏。一级负荷中特别 重要的负荷,除由满足上述条件的两个电源供电外,尚应增设应急电源、专门对此类负荷供 电。二级负荷对电源的要求 二级负荷的供电系统应做到当发生变压器故障或线路常见故障时不致中断供电(或中断供电后能迅速恢复供电)。三级负荷对电源的要求三级负荷对供电电源、无要求,一般单电源供电即可。2)建筑供电系统的组成 建筑供电系统由高压电源、变配电所和输配电线路组成。建筑低压配电系统的功能是将电能合理分配给低压用电设备,一般由配电装置(配电柜或配电箱)和配电线路(干线 及分支线)组成。常用的低压配电方式有:放射式、树干式、混合式。配电线路的作用是输送和分配电能,分为室外和室内配电线路。室外配电线路室外配电线路主要有架空线路和电缆敷设两种。室内配电线路分为明敷和暗敷两种。室内配线工程应满足以下要求:所用导线的额定电压应大于线路的工作电压;导线的绝缘应符合线路安装方式和敷设环境的条件;导线截面应满足供电负荷和机械强度的要 求;导线敷设时,应尽量避免接头。若必须接头,应保证接头牢靠,接触良好;导线在连接处或分支处,不应受机械作用;导线与设备界限端子,连接要可靠;穿在管内的导线,在任何情况下不得有接头,必须接头时,应把接头放在接线盒、灯头盒或开关盒内;导线 穿越墙体、楼板时,应加装保护管;穿越墙体时,保护管的两端出线口伸出墙面距离不应 小于 lOmm;导线相互交叉时,应在每根导线上套绝缘管保护,且套管应可靠固定;各种 明配线应垂直和水平敷设,要求横平竖直;导线穿过建筑物、构筑物的伸缩缝或沉降缝 时,应装设补偿装置,导线应留有余量。穿管明配线是将导管敷设于墙壁、精架等建筑物的表面明露处,绝缘导线穿在导管内 的配线方式。常用的导管有塑料管(PVC 管)、薄壁钢管、水煤气管、金属软管和瓷管 等。导管配线可防止腐蚀性气体的侵蚀和机械损伤,更换导线方便。暗线敷设是在土建工程施工过程中将管子预先埋人建筑物的墙壁、顶棚、地板及楼板 内,再将导线穿入管内。暗线敷设不影响建筑物的美观整沽,能防潮、防机械损伤和有害 气体的侵蚀,但一次性投资大,施工、维护困难,主要用于新建筑物、装修要求较高场所 及易引起火灾和爆炸的特殊场所。所用管材一般有钢管、半硬塑料管、PVC 阻燃硬塑料 管、波纹塑料管等。3)建筑施工现场临时用电 安全技术档案的建立包括下列内容:用电组织设计的全部资料;修改用电组织设计的资料;用电技术交底资料;用电工程检查验收表;电气设备的 试、检验凭单和调试记录;接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表;定期检(复)查表;电工安装、巡检、维修、拆除 工作记录。临时用电的供配电方式建筑施工现场供电方式采用电源中性点直接接地的 380/220V 三相五线制供电。建筑施工现场用电采取分级配电制度,配电箱一般为三级设置:总配电箱、分配电箱 和开关箱。总配电箱应尽可能设置在负荷中心,靠近电源的地方;分配电箱应装设在用电 设备相对集中的地方,分配电箱与开关箱的距离不超过 30m;开关箱应由末级分配电箱配 电。每台机械都应有专用的开关箱,即“一机、一闸、一漏、一箱”。配电箱的电器安装板上必须分设 N 线端子板和 PE 线端子板,N 线端子板必须与金属电器安装板绝缘,PE 线端子板必须与金属电器安装 板做电气连接。施工机械和电动工具的用电要求起重机应按要求进行重复接地和防雷接地。塔身高于 30m 的塔式起重机,应在塔顶和臂架端部设红色信号灯。起重机附近有强电磁场时,应在吊钩与机体之间采取隔离措 施,以防感应放电。电焊机一次侧电源应采用橡套缆线,其长度不得大于 5m;电焊机二次侧线宜采用橡 胶护套铜芯多股软电缆,其长度不得大于 50m,移动式设备及手持电动工具应装设漏电保 护装置,并要定期检查,其电源线必须使用三芯(单相)或三相四芯橡套缆线,电缆不得 有接头,不能随意加长或随意调换。露天使用的电气设备及元件,应选用防水型或采取防水措施。4)建筑物防雷雷电是雷云之间或雷云对地面放电的一种自然现象。雷电具有极大的破坏性,容易对建筑物、电气设施造成破坏,甚至对人、畜造成伤亡。根据雷电的危害方式不同,可分 为:直击雷、雷电感应、雷电波侵入、球状雷电。根据建筑物的重要性、使用性质、发生 雷击事故的可能性和后果,建筑物防雷分为三类。防直击雷的措施防直击雷采取的措施是引导雷云与避雷装置之间放电,将雷电流直接导入大地,以保护建筑物、电气设备及人身不受损害。避雷装置主要由接闪器、引下线和接地装置三部分组成。防雷电感应的措施为防止静电感应产生高电位和放电火花,应把建筑物内部的设备金属外壳、金属管道、构架、钢窗电缆外皮以及突出屋面的水管、风管等金属物件与接地装置可靠连接。屋 面结构钢筋应绑扎或焊接成闭合回路并良好接地。防雷电波侵入的措施通常在架空线路上装设避雷线,在进入建筑物变压器高压侧装设避雷器,低压侧设有保护间隙。进入建筑物的各种线路及金属管道采用全线埋地引人的方式,并在入户处将其 有关部分与接地装置连接。5)安全用电为了保证人身安全和电气系统、电气设备的正常工作需要,一般采用保护接地和保护 接零。根据电气设备接地不同的作用,可将接地和接零类型分为:工作接地、保护接地、工作接零、保护接零、重复接地、防雷接地、屏蔽接地、专用电子设备的接地、接地 模块。(2)建筑电气照明建筑电气照明的种类有:正常照明、应急照明(包括疏散照明、安全照明、备用照明)、值班照明、警卫照明、障碍照明。建筑照明的方式是指照明设备按照安装部位或使 用功能而构成的基本形式,一般分为:一般照明、分区一般照明、局部照明、混合照明。1)常用照明电光源和灯具 热辐射发光光源主要有:白炽灯和卤钨灯。气体放电发光光源主要有:荧光灯、高压汞灯、高压钠灯、金属卤化物灯、氙灯、霓虹灯。其他照明光源主要有:场致发光灯(屏)、LED 发光二极管、光纤照明。2)照明供电线路照明负荷按重要性不同可分为:一级负荷、二级负荷、三级负荷。照明供电系统由进户线、配电箱、干线和支线组成。干线是指从总配电箱到 分配电箱的线路。支线是指从分配电箱到灯具或其他用电电器的线路。照明配电箱的安装要求照明配电箱分为明装式和嵌入式两种,主要由箱体、箱盖、汇流排(接线端子排)、断路器安装支架等部分组成。照明配电箱应安装在干燥、明亮、不易受振、便于操作的场所。配电箱的安装高度应 按设计要求确定。配电箱应安装牢固,垂直度允许偏差为 1.5;底边距地面为 1.5m,照 明配电板底边距地面不小于 1.8m,相互间接缝不应大于 2mm,成列盘面偏差不应大于 5mm。配电箱应采用不可燃材料制作。箱体开孔与导管管径适配,箱体涂层完整。箱内配 线整齐,无绞接现象,回路编号齐全,标识正确。导线连接紧密,不伤芯线,不断股。箱 内开关动作灵活可靠,带有漏电保护的回路,漏电保护装置动作电流不大于 30mA,动作 时间不大于 O.1s。照明配电箱内,分别设置零线(N)和保护地线(PE 线)汇流排,零 线和保护地线经汇流排配出。配电箱外壁与墙面的接触部分应涂防腐漆。暗装配电箱箱盖 紧贴墙面,墙壁内的预留孔洞应比配电箱的外形尺寸略大。灯具的安装要求灯具重量大于 3kg 时,固定在螺栓或预埋吊钩上。软线吊灯,灯具重量在 O.5kg 及以下时,采用软电线自身吊装;大于 O.5kg 的灯具采用吊链,且软电线编叉在吊链内,使电 线不受力。灯具固定牢固可靠,不使用木模。每个灯具固定用螺钉或螺栓不少于 2 个;当 绝缘台直径在 75mm 及以下时,采用 1 个螺钉或螺栓固定。花灯吊钩圆钢直径不应小于灯 具挂销直径,且不应小于 6mm。大型花灯的固定及悬吊装置,应按灯具重量的 2 倍做过 载试验。当钢管做灯杆时,钢管内径不应小于 10mm,钢管厚度不应小于 1.5mm。固定灯 具带电部件的绝缘材料以及提供防触电保护的绝缘材料,应耐燃烧和防明火。一般敞开式灯具,室外墙上安装时灯头对地面距离不小于 2.5m。当灯具距地面高度小于 2.4m 时,灯具的可接近裸露导体必须接地(PE)或接零(PEN)可靠,并应有专用接地螺栓,旦 有标识。行灯电压不大于 36V,在特殊潮湿场所或导电良好的地面上以及工作地点狭窄、行动不便的场所行灯电压不大于 12V。开关、插座、风扇的安装要求交流、直流或不同电压等级的插座安装在同一场所时,应有明显的区别。单相两孔插座,面对插座的右孔或上孔与相线连接,左孔或下
