平面的投影特性.ppt

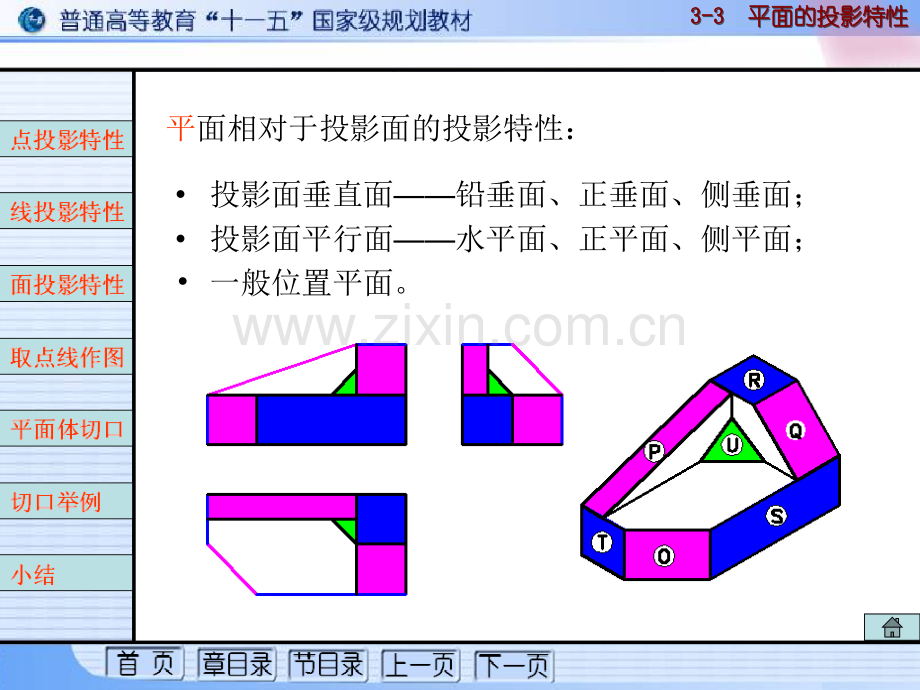

平面相对于投影面的投影特性：投影面垂直面铅垂面、正垂面、侧垂面；投影面平行面水平面、正平面、侧平面；一般位置平面。3-3 3-3 3-3 3-3 平面的投影特性平面的投影特性平面的投影特性平面的投影特性平面相对平面的投影特性（平行与相交）：两特殊位置平面相互平行，则它们具有积聚性的投影也相互平行；两特殊位置平面相交，且同时垂直于某个投影面时，则交线也垂直该投影面；当平面与投影面平行面相交时，其交线一定平行于该投影面。3-3 3-3 3-3 3-3 平面的投影特性平面的投影特性平面的投影特性平面的投影特性例：已知三角形ABC的两投影，求它的第三投影，并指出该平面相对于投影面的位置。3-3 3-3 3-3 3-3 平面的投影特性平面的投影特性平面的投影特性平面的投影特性
