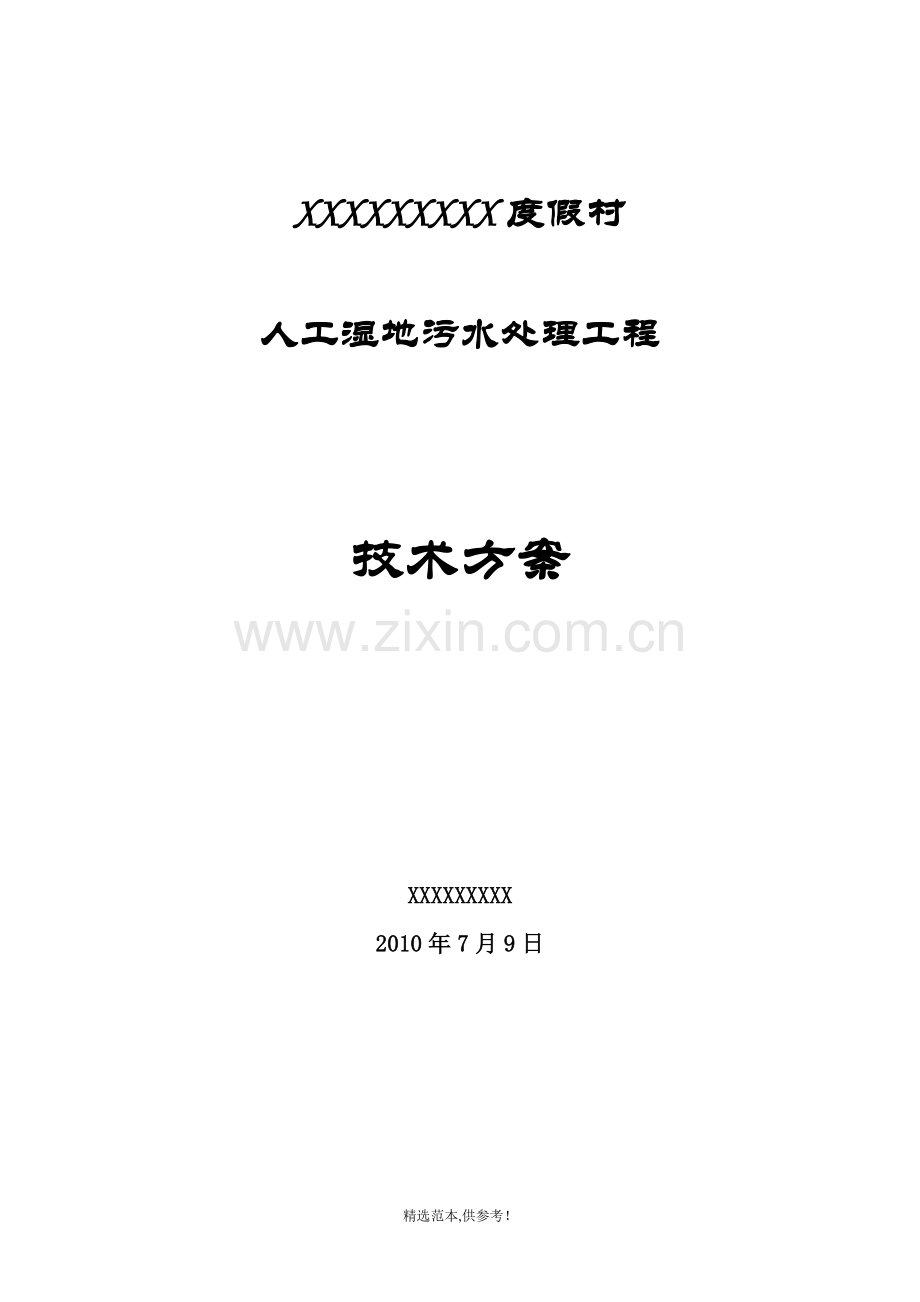

1、XXXXXXXXX度假村人工湿地污水处理工程技术方案XXXXXXXXX2010年7月9日目录第一章总 论2一、概述3二、方案编制依据及编制原则3三、设计范围与工程内容4四、处理水量及水质5五、排放标准及设计出水水质5第二章 工艺方案6一、处理工艺的基本原理6二、工艺流程图7第三章 工艺及建、构筑物单元设计8一、预处理系统8二、生化处理系统8三、后处理系统10四、人工湿地处理系统12五、设备间12第四章 工程投资估算13一、工程投资估算13二、经济分析14第五章 结论和建议15一、本方案技术特点15二、结论15第一章 总 论一、概述XXXXXXXXX度假村北拱皇家园林九龙山国家森林公园,南邻碧波
2、万倾的翠屏湖,东通清东陵,西达娘娘顶和黄崖关古长城。度假村山环水绕、奇石怪岩、风光秀美,是蓟县观光旅游的理想去处之一。正式运行后每天将产生大量的生活污水,必须建立一套有效的污水处理设施,使污水处理达标后排放,这既可以保护景区优美的生态环境,又可以对度假村的可持续发展产生深远影响。目前,度假村沿盘山公路建立了25个储水池,度假村的17-18号、25-32号楼以及5万平米的隆磡建筑群预计居住2408人,产生的生活污水量约313吨/日,这些污水能够通过管道进入此储水池处,我公司受红磡集团委托,以上述水池为基础,对污水处理设施进行方案设计。在此根据我们以往的工程经验和污水水质情况,向贵公司提供技术方案
3、。二、方案编制依据及编制原则(一)编制依据 1、相关标准和规范“室外排水设计规范”GB50014-2006; “给水排水工程构筑物结构设计规范”GB50069-2002;“污水再生利用工程设计规范”GB50335-2002; “XXXXXXXXX污水综合排放标准”DB12/356-2008;“城镇污水处理厂污染物排放标准” GB18918-2002;“城市污水再生利用 景观环境用水水质”GB/T18921-2002。 2、基础资料甲方提供的原污水处理设计图纸及资料;甲方提供的污水水量、排放特点与排放规律; 甲方提供的排放要求指标。(二)编制原则尽量利用原有水池进行污水处理设施建设。严格按照国家
4、的有关标准、规范进行设计、策划,力求方案的科学性、严密性、完整性。所采用的技术、设备应做到污水、污泥各级处理单元配套齐全,投资省、运行费用低,至整个工程实施后,除对生产污水进行有效的处理外,应能改善和保持周边地区的环境质量,不存在诸如异味、噪声等方面的二次污染问题。三、设计范围与工程内容(一)设计范围自污水进入污水处理站开始,经过各级处理单元,至污水达标排放口为止。 (二)工程内容根据国内一般工程惯例,该污水处理工程内容主要包括:1、 处理方法与工艺路线的确定;2、 处理工程工艺设计,土建改造设计;3、 处理工程非标设备的设计、制造、安装;4、 处理工程定型设备的选型、购置、安装、调试、验收。
5、四、处理水量及水质依据甲方提供的排水情况,污水处理设计流量为313m3/d,即13 m3/h。根据生活污水的特点,设定污水的水质如下:CODCr 350mg/LBOD5 150mg/L氨氮 25mg/LTP: 3mg/lpH 6-8悬浮物 150 mg/L五、排放标准及设计出水水质污水经处理后须达到 “XXXXXXXXX污水综合排放标准”(DB12/356-2008)一级标准,“城镇污水处理厂污染物排放标准” GB18918-200一级A标准,以及“城市污水再生利用 景观环境用水水质”(GB/T18921-2002)中绿化标准。相同指标按照从严的方式执行。CODcr: 50mg/lBOD5 1
6、0mg/l氨氮: 5mg/lTP: 0.5mg/lSS: 10mg/lPH值: 6-9 第二章 工艺方案一、处理工艺的基本原理(1)预处理系统污水通过格栅进行调节池,格栅能拦截水中较大的颗粒悬浮物和漂浮物,以保证后续处理设施的正常运行,同时减少后续处理设施有机负荷。生活污水在不同时间段的水量变化较大,为保证进入后续处理设施的水量、水质相对稳定,设置调节池进行水量调节为后续处理提供基础。(2)生化处理系统调节池出水进入生化工艺,此方法利用异养菌对有机物的降解作用,将有机物分解为水和二氧化碳,去除有机物效率十分高,可达90%以上,生化池前端设置缺氧区,将生化池后端污泥回流至生化池前端,该系统对氨氮
7、和总氮去除率很好,可以大大减轻后续人工湿地的污染物负荷,从而减少湿地面积以节约成本。同时我们将好氧系统分成两个相等系统并列运行,当水量小时运行其中一个系统,能够很好节约污水处理运行成本。(3)后处理系统污水经好氧处理后进入沉淀池沉淀,上清液进入人工湿地进行进一步处理,污泥回流至生化池前端,剩余污泥进入污泥池。污泥池污泥经稳定化后,下部污泥进入污泥浓缩装置,去除水分后,外运。该污泥可用于堆肥、也可以做建材使用,达到资源化。考虑该项目坐落于旅游景区,生化风机等选用低噪音设务同时做降噪处理。缺氧区、污泥池等可能有气味的池顶加盖,尾气由引风机引至废气处理装置进行处理。(4)人工湿地处理系统好氧出水经过
8、三个并列的人工潜流湿地系统,使污水得到进一步净化,出水稳定达到一级A设置的标准。(5)系统控制该系统设备简单,依山势及原有池型建设,所有动力设备采用全自动控制,分散布置采中控制。安排兼职人员定期巡检即可。生化池污泥浓缩池板框压滤机调节池污水沉淀池人工湿地泥饼外运剩余污泥上清液达标排放污泥回流鼓风二、工艺流程图 污水处理工艺流程框图第三章 工艺及建、构筑物单元设计一、预处理系统1.调节池原有污泥干化池加上B池改造。将污泥干化池与A池通过管路连接,水利流动为推流式,有利于污水混合均匀。主要设计参数: 设计流量 Q13m3/h平均水力停留时间 HRT=15.6hr 有效容积 VR=203m3主要设备
9、:污水泵控制方式 : 由可编程控制及人工控制设备参数: 流量Q15m3/h扬程H=12m 电机功率 N=1.1KW设备台数 : 2台(1用1备)液位控制浮球控制方式 : 高开低起数 量: 1套二、生化处理系统1.生化池 原有B池改造,池体内流动形式为推流式。缺氧池设置穿孔管间歇曝气,好氧池底部设有曝气盘,给处理系统提供充足的氧气。1)、缺氧池主要设计参数: 设计流量 Q13m3/h水力停留时间 HRT=4.5hr 有效容积: 58m32)、好氧池主要设计参数: 设计流量 Q13m3/h水力停留时间 HRT=8.9hr 有效容积 116m3主要设备:曝气器设备类型:XH-285旋切式曝气器曝气盘
10、直径 215mm数量: 240套回转式风机参数; 风量:3.45 m3/min 风压:0.2Kgf/cm2功率: 5.5kw数量: 2台(一用一备)主要设备:污泥泵控制方式 : 由可编程控制及人工控制设备参数: 流量Q15m3/h扬程H=12m 电机功率 N=1.1KW设备台数 : 2台(1用1备)液位控制浮球控制方式 : 高开低起数量: 2套三、后处理系统1.沉淀池 原有调节池改造。通过污泥泵设置内回流,使污泥流回至生化池、或污泥浓缩池。主要设计参数: 设计流量: Q13m3/h水力停留时间: HRT=16.6hr 有效容积:216m3主要设备:污泥泵控制方式 : 由可编程控制及人工控制设备
11、参数: 流量Q15m3/h扬程H=12m 电机功率 N=1.1KW设备台数 : 4台(2用2备)2.污泥浓缩池原有B池改造,污泥由污泥泵抽出后进行后续处理。主要设计参数: HRT 4h有效容积 52m3主要设备:污泥泵控制方式 : 由可编程控制及人工控制设备参数: 流量Q10m3/h扬程H=10m 电机功率 N=0.75KW设备台数 : 2台(1用1备)液位控制浮球控制方式 : 高开低起数量: 2套污泥脱水机设备类型: 板框污泥脱水机参数: 进泥含水率: i99出泥含水率: o80面积: 20m2设备数量: 1台污泥投配泵设备类型: 偏心螺杆泵设计参数: 单机流量 Q=5m3/h 压 力 P=
12、0.6MPa设备数量: 2台 一用一备四、人工湿地处理系统原有1-3池改造,设为三个平行系统,可间歇运行。潜流湿地1主要设计参数: 面积:510m2填料高度:1m填料数量:510 m3湿地植物:4590株。五、设备间采用原A池进行改造,根据业主需求池体加盖,侧壁开门。设备间内放置板框压滤机、污泥加药系统、生物除臭系统及鼓风机等。第四章 工程投资估算一、工程投资估算本工程投资估算主要采用国家给水排水工程研究中心编制的给排水工程概预算与经济评价手册,同时结合类似工程以及本工程的实际情况进行调整。投资估算表:工程和费用名称 人民币单位:万元 建筑工程设备安装工程其它费用合计第一部分工程费用(A)预处
13、理系统0.003.750.380.004.13生化处理系统0.0028.323.400.0031.72后处理系统0.0025.922.590.0028.51人工湿地处理系统0.001.600.160.001.76电气控制0.0015.301.990.0017.29管线与阀门0.0012.001.440.0013.44第一部分工程费用小计96.84第二部分其他费用(B)设计费(A6%)6%5.81 调试费(A5%)5%4.84 运输费(A8%)8%7.75 综合服务费(A2%)2%1.94 利润(A5%)5%4.84 第二部分费用小计25.18 税金(A+B)*6%6%7.32 工程建设投资12
14、9.35 工程总投资为: 壹佰贰拾玖万叁仟伍佰元整说明:(1)本报价不包括水池改造及湿地填料、土工膜、无纺布、湿地植物等土建方面费用。 (2)自控方面报价不包括远程控制部分。二、经济分析1、电费(电费按0.70元/ 度计)总装机容量: 27.9 KW 工作容量: 7KW功率因数: 0.80吨水电费: 7240.800.70/313=0.30元/吨水2、人工费不设专人维护,采用兼职人员。3、药剂费吨水药剂:可忽略不计。3、吨水处理费吨水处理费: 0.30元/吨水第五章 结论和建议一、 本方案技术特点 1、本方案选用了“生化处理+人工湿地”技术处理生活污水,其工艺先进、技术可靠、实用。可确保污水达
15、标排放。、本处理工程分为两个系统并列运行,能够很好的解决起始污水排放量较少的特点,具有很强的抗冲击负荷能力强,出水水质稳定。3、本方案是在原有水池的基础上改造的,利用了部分原有水池,节约了污水处理的土建投资费用。 4、本方案充分考虑了产生的生活污水的多变性,该工艺的适应性强,可完全适宜进水量、水质多变的情况。5、本方案所设计和使用的设备具有操作简单、维护和维修方便的特点。整个系统运行费用较低。二、 结论 根据以上的论述,可以看出采用本方案选用的方法、设备处理生活污水技术是可靠行的、工艺是完善、可行的。【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注,我们将会做得更好】精选范本,供参考!
