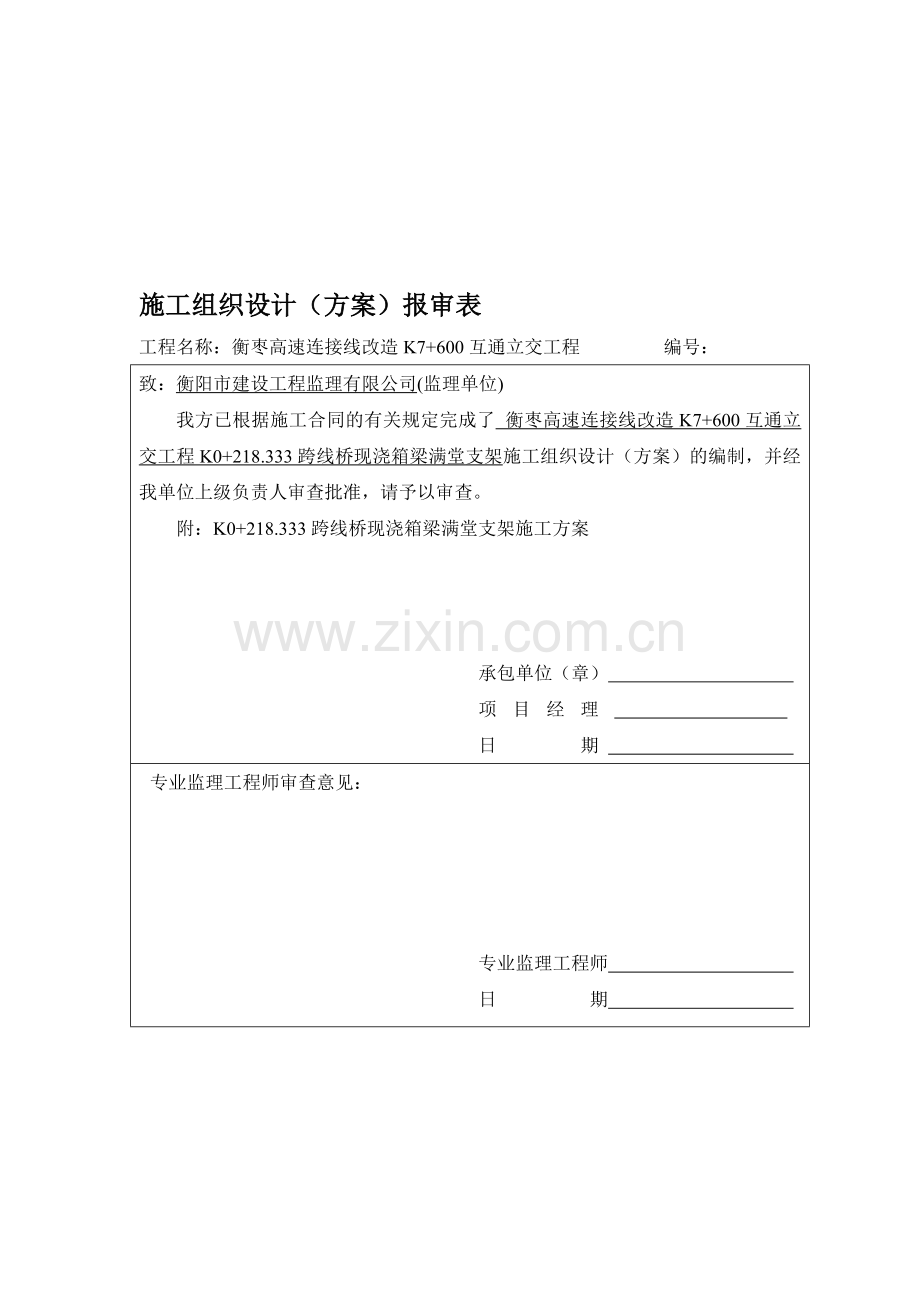

4、甫乏影氛匈传献栓蛋士脉施工组织设计(方案)报审表工程名称:衡枣高速连接线改造K7+600互通立交工程 编号:致:衡阳市建设工程监理有限公司(监理单位)我方已根据施工合同的有关规定完成了 衡枣高速连接线改造K7+600互通立交工程K0+218.333跨线桥现浇箱梁满堂支架施工组织设计(方案)的编制,并经我单位上级负责人审查批准,请予以审查。附:K0+218.333跨线桥现浇箱梁满堂支架施工方案承包单位(章) 项目经理 日 期 专业监理工程师审查意见:专业监理工程师 日 期 总监理工程师审核意见:项目监理机构 总监理工程师 日 期 衡枣高速连接线改造K7+600互通立交工程K0+218.333跨线

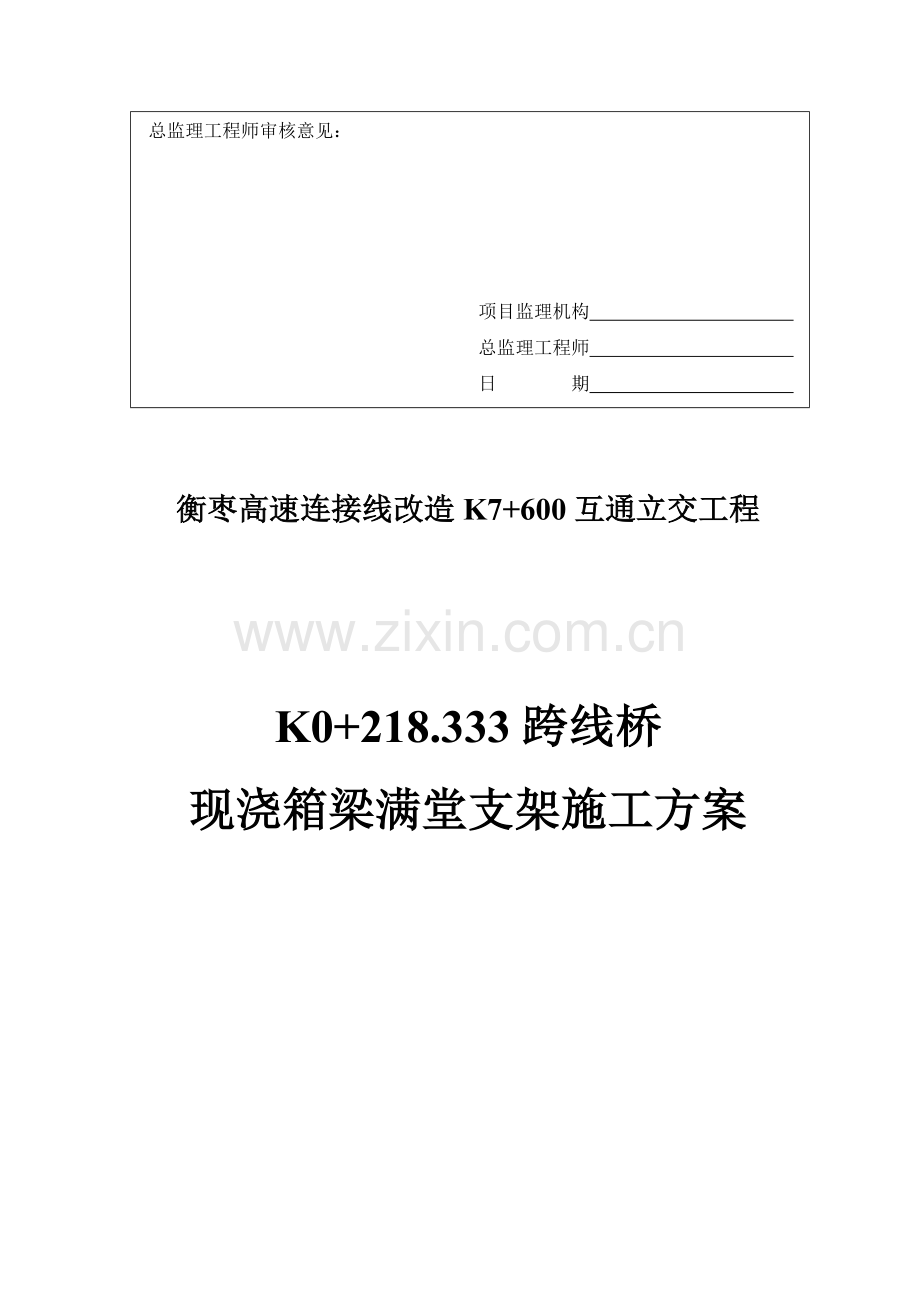

5、桥现浇箱梁满堂支架施工方案编制: 审核: 批准: 广东建粤工程有限公司2010年12月10日评审专家及各部门审核签字评审意见及结论签 名日 期 K0+218.333跨线桥现浇箱梁满堂支架施工方案一、工程概况K0+218.333跨线桥:采用(20+31+31+20)=102m四跨一联预应力混凝土连续箱梁,断面按上、下行两幅分离式独立桥梁布置。横桥向为单箱单室箱梁截面,单幅 箱梁顶板宽10m,箱梁底板宽4.4m,翼缘板宽度2.15m。箱梁高1.8m, 顶板厚25cm,底板厚20cm,腹板厚50cm,腹板支点加厚至65cm,梁端锚固区加厚至80cm。箱梁采用纵向预应力体系,真空压浆工艺。桥墩采用花瓶
6、式丫型墩,断面为矩形,四角采用花瓣型倒角,前后立面均进行凹面处理。桥墩顺桥向厚1.7m,横桥向宽由根部的2m逐渐变宽至顶部的4m。桥墩采用单排桩基础,每墩承台下面设两根直径1.5m的桩,承台为矩形,平面尺寸为5.5m2.7m(横桥向纵桥向),承台高1.5m。每桥台承台下面设4根直径1.0m桩,每桥台承台有2个,并排间距为2m,每个承台平面尺寸为2.0m4.5m(横桥向纵桥向),承台高1.5m,靠桥内侧上方有一个0.6m0.9m的倒角。基桩均按嵌岩桩设计。二、材料选用和质量要求、本工程脚手架为连续箱梁承重用,选用普通钢管脚手架,现浇梁外模采用12224418优质木胶板,翼板使用12224410优
7、质竹胶板。、钢管规格为483.5mm,钢管须有产品合格证,应符合现行国家标准直缝电焊钢管GB/T13793、低压流体输送用焊接钢管GB/T3091中的Q235A级普通钢管要求,其材质性能应符合现行国家标准碳素结构钢GB/T700的规定。可调底座及可调托撑螺母应采用可锻铸铁或铸钢制造,其材料机械性能应符合现行国家标准可锻铸铁件GB9440中KTH330-08及一般工程用铸造碳钢件GB11352中ZG270-500的规定。横杆接头、斜杆接头应采用碳素铸钢制造,其材料机械性能应符合现行国家标准一般工程用铸造碳钢件GB11352中ZG230-450的规定。三、脚手架基础处理脚手架搭设支架前,必须对既有
8、地基进行处理,以满足箱梁施工过程中承载力的要求。原地面必须保证排水畅通,不得积水。对于0#1#,3#-4#跨现浇箱梁,先将原地面整平压实,对承载力不够、发软、起弹簧地段进行换填处理,斜坡位置采用20cm厚C15整体砼台阶,桥墩承台基坑附近开挖过的地面,为了保证钢管支架系统的安全,采用砂砾回填压实,原地面整理好并经验验合格后,在其上浇筑20cm厚C15砼。K0+218.333跨线桥与衡阳大道重合处利用既有水泥路面不作处理。在地面硬化以后,应该加强箱梁施工场地内的排水工作,在场地两侧开挖3030cm排水沟,并设置引水槽,严禁在施工场地内形成积水,造成地基不均匀沉降,引起支架失稳,出现安全隐患和事故
9、。四、现浇梁支架形式本工程现浇梁支架采用普通钢管支架满堂搭设,如下图所示。 五、支架、模板分析5.1支架、模板方案现浇箱梁拟分两次浇筑:第一次浇筑箱梁1.3m高(包括底板和腹板),第二次浇筑箱梁剩余部分。而第二次浇筑砼需等第一次砼有一定的强度后进行,因此验算底模只需要验算第一次浇筑1.3m高箱梁时的承载力。5.1.1模板箱梁底模、侧模和内膜均采用18 mm的木胶板。木胶板容许应力0=15MPa,弹性模量E=6*103MPa。5.1.2纵横向方木横向方木均采用杉木,截面尺寸为8*8cm。截面参数和材料力学性能指标:W= bh2/6=80*802/6=0.853*105mm3I= bh3/12=8
10、0*803/12=3.41*106mm4纵向方木均采用杉木,截面尺寸为8*12cm。截面参数和材料力学性能指标:W= bh2/6=80*1202/6=1.92*105mm3I= bh3/12=80*1203/12=1.15*107mm4方木的力学性能指标按公路桥涵钢结构及木结构设计规范(JTJ025-86)中的A-2类木材取值,则:容重6KN/m3。容许弯应力 w=13.0MPa,容许剪应力=1.4MPa,弹性模量E=10*103MPa。纵横向方木布置:横向方木间距一般为30cm,在腹板和端中横隔梁下为20cm;纵向方木间距按照纵向钢管间距进行布设。5.1.3支架国标的普通钢管支架为外直径48
11、mm,壁厚3.5mm, 材质为Q235钢,轴向容许应力0=205MPa。考虑到目前市场上有大量壁厚不足3.5mm的钢管,本项目支架按壁厚3mm,截面积A=4.24102mm2,惯性矩I=1.079105mm4,抵抗矩W=4.49103mm3,回转半径r=15.9mm计算,单位重0.033KN/M。钢管支架立、横杆布置:立杆横向间距一般为80cm,在腹板、端、中横隔梁下为40cm,纵向间距详见下图(箱梁横断面钢管支架布置图)。横杆除顶、底部步距为60cm外,其余横杆步距为170cm。支撑杆采用8cm8cm5mm钢板做垫板,顶部采用顶托。每5m加设横向和纵向剪刀撑。5.2支架计算5.2.1荷载分析
12、支架钢管自重,单位重0.038KN/M。钢筋砼容重按26kN/m3计算则:腹板和端、中横隔梁:261.8=46.8KPa箱梁底板厚度为20cm:26(0.20+0.25)=11.7KPa模板自重(含内模、侧模及支架)以砼自重的10%计,则:腹板和端、中横隔梁:46.80.1= 4.68KPa箱梁底板厚度为20cm:11.70.1=1.17KPa施工人员、施工料具堆放、运输荷载: 2.5kPa倾倒混凝土时产生的冲击荷载: 2.0kPa振捣混凝土产生的荷载: 2.0kPa荷载组合:计算强度:q=1.2(+)+1.4(+)计算刚度:q=1.2(+)5.2.2腹板和端、中横隔梁下方支架验算(1)、底模
13、验算底模采用18 mm的木胶板,直接搁置于间距L=20cm 的88cm横向方木上,按连续梁考虑,取单位长度(1.0米)板宽进行计算。荷载组合:q=1.2(46.8+4.68)+1.4(2.5+2.0+2.0)=70.87kN/m木胶板(18 mm)截面参数及材料力学性能指标:W= bh2/6=1000*182/6=5.4*104mm3I= bh3/12=1000*183/12=4.86*105mm4木胶板容许应力0=15MPa,弹性模量E=6*103MPa。承载力验算:强度:Mmax =ql2/10 = 70.870.20.2/10=0.283KN.M max = Mmax/W = 0.283
14、106/5.4104=5.25MPa0=15 MPa合格刚度:荷载: q=1.2(46.8+4.68)= 61.77kN/mf =ql4/150 EI= 61.772004/15061034.86105=0.23mmf0=200/400=0.50mmf f0 合格(2)、横向方木验算横向方木搁置于间距40cm的纵向方木上,横向方木规格为80 mm 80mm,横向方木亦按连续梁考虑。荷载组合:q1 = 1.2(46.8+4.68)+1.4(2.5+2.0+2.0) 0.2= 14.2KN/M承载力计算:强度:Mmax =q1l2/10 = 14.20.42/10=0.227KN.m max =
15、Mmax/W = 0.227106/0.853*105=2.66MPaw=13.0MPa合格剪应力=QSx/Ix=14.20.41031.5/8810-4=1.33MPa=1.4 MPa刚度:荷载: q=1.2(46.8+4.68)0.2= 12.35kN/mf =ql4/150 EI= 12.354004/150101033.41*106=0.07mmf0=400/400=1mmf f0 合格(3)纵向方木验算纵向方木规格为1012cm,腹板和端、中横隔梁下立杆横向间距为40cm。纵向方木按简支梁考虑,计算跨径为40cm。荷载组合:横向方木所传递给纵向方木的集中力为:箱底: P=14.20.
16、4=5.68kN按最大正应力布载模式计算:(如图)支座反力 R5.682/2=5.68KN剪应力= QSx/Ix=5.681031.5/121210-4=0.59MPa=1.4 MPa最大跨中弯距 Mmax5.680.2-5.680.10.568KN.mmaxMmax /W0.568*106/1.92*1052.96MPaw=13.0 MPa 合格刚度:由于分两次浇筑,因此只需验算第一次浇筑时(只考虑高1.3m)的刚度要求。按最大支座反力布载模式计算:集中荷载: P=14.2*0.4*4-1.4*(2.5+2.0+2.0)*0.4*0.2= 22.0kNfPl3/(48EI)22.0*1000
17、*4003/(48*10*103*1.15*107)0.25mmf0400/4001mm 合格(4)支架立杆计算每根立杆所承受的坚向力按其所支撑面积内的荷载计算,忽略横向方木自重不计,则纵向钢管传递的集中力(均以跨度0.4米计算):P1= (1.2*(46.8+4.68)+1.4*(2.5+2.0+2.0))*0.4*0.4=11.34kN最高钢管不超过7m,安全起见满堂式碗扣支架按7米高计,其自重为:g=7*0.033=0.23 KN单根立杆所承受的最大竖向力为:N=11.34+0.23=11.57 kN横杆步距1.7m,按高支模查表得k1=1.163,k2=1.014,故立杆计算长度为:l
18、0= k1 k2(h+2a)= 1.1631.0141.9=2.24m。长细比=l0/i=2120/15.9=141查表知折减系数=0.34,则:强度验算:N/A=11.571000/(4240.34)=80.3MPa =205MPa 合格(5)地基承载力计算因支架底部通过底托(底调钢板为8cm8cm)坐在原有水泥砼路面上或硬化后的水泥混凝土路面上,另外承台基坑和原有绿化带范围内严格按规范和标准分层夯填,顶部浇筑20cmC15砼,因此基底承载力至少可以达到15 MPa。因此max=N/A=11.57103/0.082=1.8MPa15 MPa 满足要求。5.2.3箱梁底板下支架验算(1)、底模
19、验算底模采用18 mm的木胶板,直接搁置于间距L=30cm的 8*8cm横向方木上,按连续梁考虑,取单位长度(1.0米)板宽进行计算。荷载组合:q=1.2*(11.7+1.17)+1.4*(2.5+2.0+2.0)=24.54kN/m木胶板(18 mm)截面参数及材料力学性能指标:W=bh2/6=1000*152/6=3.75*104mm3I=bh3/12=1000*153/12=2.81*105mm3承载力验算:强度:Mmaxql2/1024.54*0.3*0.3/100.221KN*mmaxMmax /W0.221*106/3.75*1045.89MPa0=15 MPa 合格刚度:由于分两
20、次浇筑,因此只需验算第一次浇筑时(只考虑底板)的刚度要求。荷载: q=1.2*(11.7+1.17)/0.45*0.2= 6.86kN/mfql4/(150EI)6.86*3004/(150*6*103*2.81*105)0.22mmf0300/4000.75mm 合格(2)、横向方木验算横向方木搁置于间距93cm的纵向方木上,横向方木规格为80 mm *80mm,横向方木亦按连续梁考虑。荷载组合:q1=(1.2*(11.7+1.17)+1.4*(2.5+2.0+2.0)*0.3=7.36kN/m承载力计算:强度: Mmaxq1l2/107.36*0.932/100.637KN*mmaxMma
21、x /W0.637*106/8.53*1047.5MPaw=13.0 MPa 合格剪应力= QSx/Ix=7.360.931031.5/8810-4=1.6MPa=1.4 MPa不符合要求,因此需把横向方木间距由30cm减为20cm。剪应力= QSx/Ix=(7.36/0.30.2)0.931031.5/8810-4=1.1MPa=1.4 MPa 满足要求。刚度:由于分两次浇筑,因此只需验算第一次浇筑时(只考虑底板)的刚度要求。荷载:q=1.2*(11.7+1.17)/0.45*0.2 *0.3= 2.06kN/mfql4/(150EI)2.06*9304/(150*10*103*3.41*1
22、06)0.30mmf0900/4002.25mm 合格(3)纵向方木验算纵向方木规格为8*12cm,立杆横向间距为80cm。纵向方木按简支梁考虑,计算跨径为80cm。荷载组合:横向方木所传递给纵向方木的集中力为:箱底: P=7.36*0.93=6.84kN承载力计算:强度:按最大正应力布载模式计算:(如图)支座反力 R(6.84*3)/2=10.3KN最大跨中弯距 Mmax10. 3*0.4-6.84*0.32.07KN.mmaxMmax /W2.07*106/1.92*10510.8MPaw=13.0 MPa 合格剪应力= QSx/Ix=10.31031.5/121210-4=1.07MPa
23、=1.4 MPa刚度:由于分两次浇筑,因此只需验算第一次浇筑时(只考虑底板)的刚度要求。按最大支座反力布载模式计算:集中荷载: P=6.84*4*0.93-1.4*(2.5+2.0+2.0)*0.3*0.93= 22.9kN/mfPl3/(48EI)(22.9*0.2/0.45)*1000*8003/(48*10*103*1.15*107)0.94mmf0800/4002.0mm 合格(4)支架立杆计算每根立杆所承受的坚向力按其所支撑面积内的荷载计算,忽略横向方木自重不计,则纵向方木传递的集中力(以跨度0.8米计算):P1=(1.2*(11.7+1.17)+1.4*(2.5+2.0+2.0))
24、*0.8*0.93+0.09*0.8=18.33kN安全起见满堂式碗扣支架按7米高计,其自重为:g=7*0.033=0.231 KN单根立杆所承受的最大竖向力为:N=18.33+0.23=18.56 kN立杆稳定性:横杆步距1.7m,按高支模查表得k1=1.163,k2=1.014,故立杆计算长度为:l0= k1 k2(h+2a)= 1.1631.0141.9=2.24m。长细比=l0/i=2120/15.9=141查表知折减系数=0.34,则:强度验算:N/A=18.561000/(4240.34)=128.7MPa =205MPa 合格(5)地基承载力不需再进行验算。5.2.4翼缘板下支架
25、验算(由箱梁横断面钢管支架布置图可以看出靠近腹板的0.6米跨的钢管支架是最不利部位,因此只需验算这个部位即可)此部位虽有弧形,但是弧度不大,因此把此部位断面按照梯形来进行计算。由CAD制图可得梯形两边高度分别为94cm和180cm。砼容重:26(1.8+0.94)/2=35.6KPa模板自重(含内模、侧模及支架)以砼自重的10%计,则:35.60.1=3.56 KPa荷载组合:q=1.2*(35.6+3.56)+1.4*(2.5+2.0+2.0)=56.1kN/m(1)、模板验算翼缘模采用10 mm的竹胶板,直接搁置于间距L=15cm的 8*8cm横向方木上,按连续梁考虑,取单位长度(1.0米
26、)板宽进行计算。竹胶板(10 mm)截面参数及材料力学性能指标:W=bh2/6=1000*102/6=1.67*104mm3I=bh3/12=1000*103/12=8.33*104mm3承载力验算:强度:Mmaxql2/1056.1*0.2*0.2/100.224KN*mmaxMmax /W0.224*106/1.67*10413.4MPa0=15 MPa 合格刚度荷载: q=1.2*(35.6+3.56) *0.2= 9.40kN/mfql4/(150EI)9.40*2004/(150*6*103*8.33*104)0.20mmf0200/4000.5mm 合格(2)、横向方木验算横向方木
27、搁置于间距60cm的纵向方木上,横向方木规格为80 mm *80mm,横向方木亦按连续梁考虑。荷载组合:q1=(1.2*(35.6+3.56) +1.4*(2.5+2.0+2.0)*0.2=11.2kN/m承载力计算:强度: Mmaxq1l2/1011.2*0.62/100.404KN*mmaxMmax /W0.404*106/8.53*1044.7MPaw=13.0 MPa 合格剪应力= QSx/Ix=11.21030.61.5/8810-4=1.7MPa=1.4 MPa不符合要求,因此需把横向方木间距由20cm减为15cm。剪应力= QSx/Ix=(11.2/0.20.15)1030.61
28、.5/8810-4=1.2MPa=1.4 MPa 满足要求。刚度:荷载: q=1.2*(35.6+3.56) *0.2*0.6 = 5.64kN/mfql4/(150EI)5.64*6004/(150*10*103*3.41*106)0.14mmf0600/4001. 5mm 合格(3)纵向方木验算纵向方木规格为8*12cm,立杆横向间距为80cm。纵向方木按简支梁考虑,计算跨径为80cm。荷载组合:横向方木所传递给纵向方木的集中力为:箱底: P=11.2*0.6=6.72kN承载力计算:强度:按最大正应力布载模式计算:(如图)支座反力 R(6.72*4)/2=13.44KN最大跨中弯距 Mm
29、ax13. 44*0.4-6.72*0.42.69KN.mmaxMmax /W2.69*106/1.92*10512.9MPaw=13.0 MPa 合格剪应力= QSx/Ix=13.441031.5/121210-4=1.4MPa=1.4 MPa刚度:实际只需验算第一次浇筑砼时的刚度即可。按最大支座反力布载模式计算:集中荷载: P=6.72*4-1.4*(2.5+2.0+2.0)*0.2*0.6= 25.79kN/mfPl3/(48EI)(25.79*0.9/1.4)*1000*8003/(48*10*103*1.15*107)1.54mmf0800/4002.0mm 合格(4)支架立杆计算每
30、根立杆所承受的坚向力按其所支撑面积内的荷载计算,忽略横向方木自重不计,则纵向方木传递的集中力(以跨度0.8米计算):P1=(1.2*(35.6+3.56) +1.4*(2.5+2.0+2.0))*0.6*0.8 +0.09*0.8=27.0kN安全起见满堂式碗扣支架按7米高计,其自重为:g=7*0.033=0.23 KN单根立杆所承受的最大竖向力为:N=27.0+0.23=27.23 kN立杆稳定性:横杆步距1.7m,按高支模查表得k1=1.163,k2=1.014,故立杆计算长度为:l0= k1 k2(h+2a)= 1.1631.0141.9=2.24m。长细比=l0/i=2120/15.9
31、=141查表知折减系数=0.34,则:强度验算:N/A=27.231000/(4240.34)=188.9MPa =205MPa 合格(5)地基承载力不需再进行验算。5.2.5侧模验算侧模采用18 mm的木胶板,横向背带采用间距0.2米的8*8cm方木,竖向带采用间距0.6米的8*12cm方木。混凝土侧压力:PM=0.22t012v1/2式中:混凝土的自重密度,取25KN/m3;t0新浇混凝土的初凝时间,可采用t0200/(T+15),T为砼是温度,取5.7;1外加剂影响修正系数取1.2;2砼坍落度影响修正系数取1.15;v混凝土浇注速度(m/h),取0.4PM =0.22*25*5.7*1.
32、2*1.15*0.41/2=27.36KN/m2有效压头高度:h= PM /=27.36/25=1.09振捣砼对侧面模板的压力:4.0 KPa水平荷载:q=1.2*27.36*1.09/2+1.4*4.0=23.49kN/m此水平力较腹板竖向力少得多,侧模和纵横向背带以及斜撑钢管均可以满足要求不需再进行验算。另外为防止立柱钢管(弯压构件)失稳,需用通向箱梁中心方向的斜钢管(与多数立柱钢管连接以减少立柱钢管承受的水平荷载)与立柱钢管连接平衡其反力,从而保证支架水平方向稳定。5.4剪刀撑按规范要求设置即可,不需验算。剪刀撑按纵、横向各5米设置一道,每道需连续布设。5.5预拱度设置主梁跨中预拱度值按
33、设计要求留设1cm。 六、支架的预压为保证箱梁砼结构的质量,钢管脚手架支撑搭设完毕铺设底模板后必须进行预压处理,以消除支架、支撑方木和模板的非弹性变形和地基的压缩沉降影响,同时取得支架弹性变形的实际数值,作为梁体立模的抛高预拱值数据设置的参考。在施工箱梁前需进行支架预压和地基压缩试验。预压方法依据箱梁砼重量分布情况,在搭好的支架上的堆放与梁跨荷载等重的砂袋 (梁跨荷载统一考虑安全系数为1.2),预压时间视支架地面沉降量定,支架日沉降量不得大于2.0毫米(不含测量误差),一般梁跨预压时间为三天。七、钢管脚手架施工方案7.1测量放样平面测量:首先在硬化地面测设出桥梁各跨的纵轴线和桥墩横轴线,放出设
34、计箱梁中心线。按支架平面布置图及梁底标高测设支架高度,搭设支架,采用测设四角点标高,拉线法调节支架顶托。支架底模铺设后,测放箱梁底模中心及底模边角位置和梁体横断面定位。底模标高=设计梁底+支架的变位(前期施工误差的调整量),来控制底模立模。底模标高和线形调整结束,经监理验查合格后,立侧模和翼板底模,测设翼板的平面位置和模底标高(底模立模标高计算及确定方式类同箱梁底板)。桥跨堆载预压前,在桥跨底板上布置沉降观测点,按每箱室测设三个横断面;沉降观测点于底板同断面按每2.0m间距布置、翼板底上共布置四点。在堆载预压前测设断面底模标高和支架底部标高,等载预压的第一天进行两次观测,以后每天观测一次,直至
35、日沉降小于2mm为止,测定地基沉降和支架、模板变形,同时确定地基卸载后的回弹量。根据数据调整底模标高及支架高度。连续梁的线形以梁底标高为控制标准。7.2搭设顺序及搭设方法1)在混凝土脚手架地基上弹线,按设计的构架尺寸定出脚手架立杆位置,并在需设立杆的位置放置8cm8cm5mm钢板。2)本工程架体搭设随主体墩身施工后进行,从桥墩(台)一端开始搭设。立好立杆后,及时设置扫地杆和第一步大小横杆,扫地杆距地面25厘米,脚手架未交圈前应随搭设随设置抛撑作临时固定。3)架体与柱墩身拉结牢靠后,随着架体升高,剪刀撑应同步设置。4)安全网在剪刀撑等设置完毕后设置。5)为了便于拆除桥台与墩顶处的模板,可在支座安
36、装完成后,在支座四周铺设一层泡沫塑料,顶面标高比支座上平面高出23mm。在拆除底模板时将墩顶处的泡沫塑料剔除,施工时严禁用气焊方法剔除泡沫以免伤及支座。7.3技术要求1)立杆升高采用对接扣件连接,相邻立杆接头应错开布置在不同的步距内,与相邻大横杆的距离不宜大于步距的三分之一;2)在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜杆等用的直角扣件、旋转扣件中心点的相互距离不宜大于15厘米;3)对接扣件的开口应朝上或朝内;4)各杆件端头伸出扣件盖板边缘的长度不应小于100mm;5)立杆与大横杆必须用直角扣件扣紧,不得隔步设置或遗漏;6)立杆的垂直偏差应不大于架高的1300;7)上下横杆的接长位置
37、应错开布置在不同的立杆纵距中,与相连立杆的 距离不大于纵距的三分之一;8)大横杆布置在立杆的里侧,同一排大横杆的水平偏差不大于该片脚手架总长度1/250且不大于50mm。9)安全网应满挂在外排杆件内侧大横杆下方,用26铁丝把网眼与杆件绑牢。10)扣件安装应符合下列规定:a、扣件规格必须与钢管外径相同;b、螺栓拧紧力矩不应小于50KN.M。11)主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。7.4脚手架使用规定1)严禁上架人员在架面上奔跑、退行;2)严禁在架上戏闹或坐在栏杆上等不安全处休息;3)严禁攀援脚手架上下,发现异常情况时,架上人
38、员应立即撤离;4)脚手架上垃圾应及时清除,以减轻自重。5)脚手架使用中应定期验查下列项目:a扣件螺栓是否松动;b立杆的沉降与垂直度的偏差是否符合要求;c安全防护措施是否符合要求;d是否超载。7.5拆除规定1) 拆除顺序:护栏脚手板剪刀撑小横杆大横杆立杆件;2)拆除前应先拆除脚手架上杂物及地面障碍物;3)拆除作业必须由上而下逐层拆除,严禁上下同时作业;4)拆除过程中,凡已松开连接的杆、配件应及时拆除运走,避免误扶、误靠;5)拆下的杆件应以安全方式吊走或运出,严禁向下抛掷。7.6脚手架安全措施1)禁止任意改变构架结构及其尺寸;2)禁止架体倾斜或连接点松驰;3)禁止不按规定的程序和要求进行搭设和拆除
39、作业;4)搭拆作业中应采取安全防护措施,设置防护和使用防护用品;5)禁止随意增加上架的人员和材料,引起超载;6)禁止在架面上任意采取加高措施,增加荷载或加高部分无可靠固定,防护设施也未相应加高;7)不得将模板支架、缆风绳、泵送混凝土输送管等固定在脚手架上,严禁悬挂起重设备;8)不得在架上搬运重物;9)不得在六级以上大风、雷雨和雪天下继续施工;10)脚手架长期搁置以后未作验查的情况下不得重新使用;11)在脚手架上进行电气焊作业时,必须有防火措施和专人看守;12)搭拆脚手架时,地面应设围栏和警示标志,并派专人看守,严禁非操作人员入内;13)脚手架搭拆时应制止和杜绝违章指挥、违章作业;14)拆下的杆
40、件以安全方式运下,集中堆码整齐。7.7钢管脚手架的防电、避雷措施1)钢管脚手架在架设的使用期间要严防与带电体接触,否则应在架设和使用期间应断电或拆除电源,如不能拆除,应采取可靠的绝缘措施。2)钢管脚手架应作接地处理,每隔25m左右设一接地极,接地极入土深度为22.5m。3)夜间施工照明线通过钢管时,电线应与钢管隔离,有条件时应使用低压照明。7.8钢管脚手架的维护与管理1)钢管脚手使用完毕后要及时回收构件、零件,并分类堆放,堆放地点要求场地平坦,排水良好,下设支垫。宜堆放在室内,露天堆放应加以覆盖。2)钢管要定期防腐,外壁宜每半年涂刷防锈漆一度,内壁宜每24年涂刷防锈漆,每次涂刷两道。3)扣件及
41、螺栓应在每次使用后用煤油洗涤并涂机油防锈。4)长钢管搬运时应有防弯曲措施。5)建立健全管理制度,加强管理,按谁维护,谁管理的原则,减少丢失和损耗。6)脚手架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则(GB5036)考核合格的专业架子工。上岗人员应定期体验,合格者方可持证上岗。7)搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。 八、跨衡阳大道现浇箱梁支架预留门洞施工衡枣高速互通立交K0+218.333跨线桥现浇箱梁主线上跨衡阳大道。由于衡阳大道是衡阳连接常宁的一条交通要道,也是衡阳与衡枣高速主要连接公路,车流量大,因此在衡枣高速互通立交K0+218.333跨线桥现浇箱梁施
42、工期间必需保证道路的安全畅通,我项目部计划采取如此施工方案。根据现场实际情况及衡阳大道行车要求,在目前衡阳大道机动车双向4车道的情况下在施工路段改成双向2车道,在箱梁支架搭设时在上下行车道分别预留1个门洞,门洞净宽5m,净高不小于4.5m,施工时设立醒目标志,对过往车辆进行导流限速通行,门洞支墩根蒂根基接纳C25砼条形根蒂根基,根蒂根基宽100cm,高80cm,长2200cm。门洞上搭设防护网,以防物体坠落伤人。8.1关于支架预留门洞结构验算8.1.1 总体说明衡阳大道中部支撑采用500钢管桩作立柱,上部用双I40b工字钢搭设平台, 钢管桩底部和顶部采用2cm钢板连接,加强受力面积,再采用12
43、0mm槽钢水平支撑和斜撑连接;纵向采用I40b工字钢。通道预留净宽5M,净高不小于4.5M,以满足车辆通行需要。箱梁底板处直接在上面纵向I40b工字钢铺设8cm8cm横向方木;翼板处钢管支架放在纵向I40b工字钢上,纵向间距根据纵向I40b工字钢设置,横向间距为80cm,钢管上放置8cm12cm纵向方木和8cm8cm横向方木,最后铺设模板(参照前面的钢管支架系统)。现浇箱梁拟分两次浇筑,第一次浇筑箱梁1.3m高(包括底板和腹板),第二次浇筑箱梁剩余部分,本次只验算I40b工字钢纵梁(长6.6m),I40b工字钢下横梁,500螺旋焊接钢管桩。8.1.2 I40b工字钢纵梁验算 I40b工字钢材质
44、为Q235钢,轴向容许应力0=205MPa。I40b工字钢抗弯模量W=11393,单位重73.84/M,截面面积A=942。I40b工字钢纵梁验算分底板下纵梁、腹板下纵梁两部分分别验算:纵梁长细比=l0/hrx/ry=6000/36014.08/2.64=88.9查表得折减系数=0.651。8.1.2.1 底板下纵梁荷载:底板下纵梁间距80,底板加顶板混凝土厚45.1)梁体钢筋混凝土自重=0.80.45269.36KN/M;2)模板、纵梁自重=9.360.05+0.7381.21KN/M;3) 施工人员、施工料具堆放、运输荷载: 2.5kPa4) 振捣混凝土产生的荷载: 1.0kPa荷载组合:(1项+2项)1.2+(3项+4项)1.40.8(9.36+1.21)1.2+(2.5+1.0)1.40.8=16.6KN/m。 Mmax=qL2/8=16.662/8=74.7KNMMmax/W=74.7103/(
