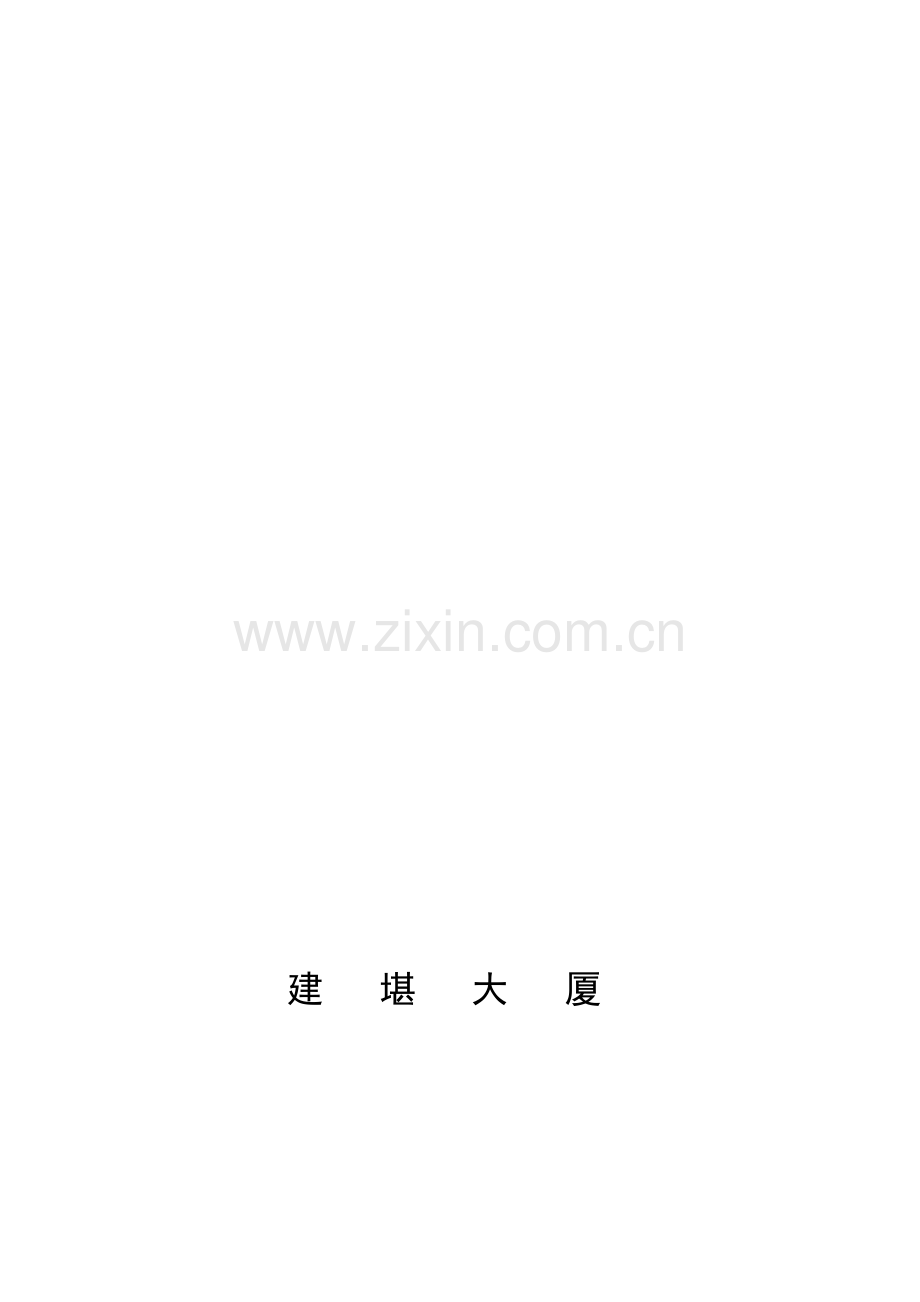

建 堪 大 厦

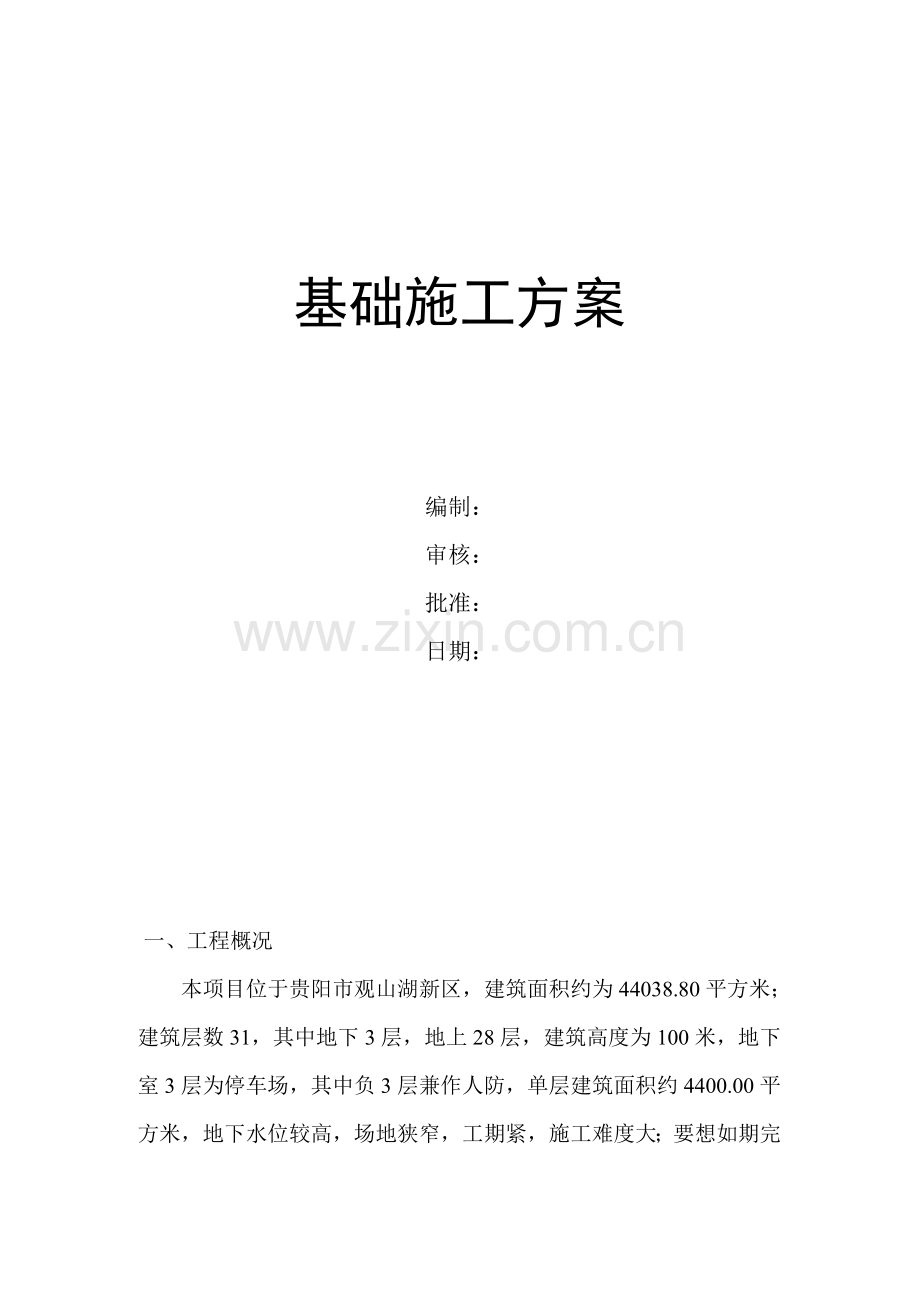

基础施工方案

编制：
审核：
批准：
日期：

一、工程概况
本项目位于贵阳市观山湖新区，建筑面积约为44038.80平方米；建筑层数31，其中地下3层，地上28层，建筑高度为100米，地下室3层为停车场，其中负3层兼作人防，单层建筑面积约4400.00平方米，地下水位较高，场地狭窄，工期紧，施工难度大；要想如期完成该工程，基础施工是关键，因此，科学合理组织基础的施工，事关成败。
该工程基础为独立柱基、墙下条基，结构类型为框架剪力墙。
二、基础开挖方式方法
该工程基坑较深，持力层岩石较浅，为了保证边坡安全及地基完整性，我方对独立柱基、条基、地梁、集水坑、排水沟等土石方开挖采用挖掘机硬凿石，人工清基的方式进行开挖，挖出的土石方余土全部外运(指地板以下回填以后)。
三、施工机具
独立柱基、条基、地梁、集水坑、排水沟等土石方开挖采用3台卡特320挖掘机冷凿、装车，一台卡特350挖掘机挖石渣，5辆自卸汽车外运。在开挖过程中准备10台潜水泵抽水，视现场情况需要增减。
四、独立柱基、条基、地梁、集水坑、排水沟施工工艺
（一）、现场准备工作
1、要紧密结合工程的特点和要求，充分考虑现场条件、运输条件、分阶段施工步骤和工程总体部署等各种因素，安排好各工序的穿插施工，有效投入与合理安排足够的土石方工程的机械设备，合理安排土石方开挖的先后顺序、分阶段的开挖部位和深度、以及运输坡道的合理布置，以满足工期要求。
2、土方工程必须完全符合地区环境保护要求，科学组织以减少交通拥堵和噪音对市民生活的影响等。
3、出口搭设拍土架子，保证每一辆车进行拍土，并加盖帆布。
4、作冲洗池和沉淀池准备，道路作硬化路面。
5、平整场地，清除障碍。
6、做好夜间照明准备。
7、每日提前完成土方开挖线，并随时跟进测量，保证开挖线尺寸与标高。
8、疏通所有交通，作好开工前的扰民工作。
（二）、施工准备工作
1、技术准备：熟悉施工图纸。
2、施工现场准备工作：施工现场的平整；测量放线；临时道路、临时供水、供电等管线的敷设；临时设施的搭设；现场照明设备的安装。
3、劳动组织准备：建立各施工部的管理组织，集结施工力量，组织劳动力进场，做好施工人员入场教育等工作。
4、施工场外协调：协调交通、环卫、市容的关系；协调扰民、民扰等前期的准备工作。
（三）、土石方开挖
1.施工部署
1.1排水措施：
1.1.1由于地下水位较高，地下水比较丰富，项目部采用集中抽水的方式，在施工场地内挖3个积水坑（结合现场，若不够，再增加），开挖尺寸现场收方，深度必须在-18.5米以下，（因为电梯井积水坑在-18.0米），当积水坑挖到位后，底部用碎石铺200ｍｍ厚的一层滤水层，外部用毛石干码，高度控制在底板底下即可，从而形成外部滤水层及档土层，积水坑内置7.5KW的污水泵集中外抽，其他位置的水再用3.5KW的水泵抽到积水坑处，积水坑位置如下，第一个:8～9轴交1/OA～2/OA之间；第二个：3～4轴交1/OA～2/OA轴之间；第三个：3～4轴交C～D之间。
1.1. 2整个基坑内要保证水位均在基底以下500ｍｍ，保证整个基底干燥，便于施工；待整个底板混凝土全部浇筑完成一个月后，再用高于底板混凝土一个防水等级的混凝土逐个浇筑封闭，在浇筑中，水泵不能抽出，以免混凝土还未浇完，由于水压较大而溢出。
1.2施工段划分
1.2.1结合施工图及施工规范以及施工人员的安排，将整个底板依照后浇带沿长度方向划分为两个施工段组织施工，第一个施工段:7轴-6.65米～10轴，第二个施工段；01轴～6轴+0.65米，两个施工段之间设一个后浇带。根据现场情况，先进行第一个施工段的开挖，再进行第二个施工段的开挖：但在进行第一个施工段的开挖的同时对第二个施工段核心筒及其积水坑的开挖工作，因为这部分工作量较大，工序复杂。

1.3施工准备
1.3.1由于底板下设置梁较多，而所有地梁模均是用砖模进行砌筑，在开挖时加上工作边，已经所剩无几了，因此，为了提高工作效率，加快施工进度，让业主早日进驻，在基槽开挖前，先将整个底板开挖到地梁中次梁的垫层底，再进行基槽及条基的开挖工作。
2、土石方开挖方案
（1）、根据基坑深度的实际情况，开挖采取从深挖区至浅挖区开挖。
（2）、土方开挖由专人指挥，采取分层分段对称开挖。并遵循“分层开挖、严禁超挖”及“大基坑小开挖”的原则。当开挖标高接近基础底板标高时，边抄平边配合人工清槽，防止超挖。并按安全措施要求及时修整边坡及放坡，防止土方坍塌。
（3）、基坑开挖程序：测量放线→分段分层开挖土→石方外运→排、降水→放坡→复测标高。相邻基坑开挖时，遵循先深后浅的施工工序。
（4）在开挖土方时，用仪器进行轴线、中心点和桩的标高测量，确保开挖位置正确。
（5）雨期施工时，基坑应分段进行开挖，并在基坑周围用土堤或挖排水沟的方法进行排水，防止地面雨水流入基坑，同时应经常检查边坡和支护情况，防止坑壁受雨水浸泡造成塌方。
（6）基坑开挖施工至基础底板标高时，在短期内必须完成素砼垫层。
3、基础持力层的验收
先按照设计图纸断面加砖模加工作边（每边500ｍｍ）进行放线开挖，开挖深度到设计尺寸后，再进行长宽尺寸的复测，修边，自检合格后，将轴线，基础长宽以及标高分别投放于基槽内；然后向监理填写工序报验申请单，请地勘、设计、业主、监理、质监部门一起对基础持力层进行验收；分批进行验收，验收合格的即刻作确认签字，然后封底。
五施工技术方案
1、基础砖胎模
本工程桩承台埋置较深，集水井、核心筒基础、地梁埋深不一，均采用砖胎模。砖胎模采用MU10水泥砖M10水泥砂浆砌筑，与混凝土接触面用20厚1：2水泥砂浆粉刷。砖胎模高600ｍｍ以下采用一砖墙；600ｍｍ以上采用两砖墙，在砌筑砖胎模时，每边在原设计断面尺寸上加40ｍｍ，包括柱基，条基，地梁，积水坑，积水沟，因其面上须做防水层；外围柱基及条基外砖模砌筑高度与底板面标高平齐，其余砖模高度比底板底口底5ｍｍ即可，核心筒电梯井处，在做完基础混凝土浇筑后，标高在-14.45—16.25之间结构，外围用砖模砌筑到底板底标高下，待浇筑底板混凝土时再次浇筑，参见附图；独立基础及条基持力层验收合格后，立即封底，然后砌筑砖胎模，每做完一批砖胎模，快速请业主，监理进行隐蔽验收。
2.混凝土
2.1垫层
基础持力层确认以后，立即组织混凝土的浇筑工作，由于施工场地狭窄，结合相关文件要求，现场不允许自拌混凝土，因此，垫层全部采用商品混凝土浇筑，本工程垫层混凝土标号为C15，为了保证基底持力层的完整性，整个基槽底全部用C15混凝土进行封闭，在做地梁、底板垫层时须低于梁、底板底40ｍｍ，上面需要做防水层。
2.2高标号混凝土，钢筋验收及模板加固完毕后，需进行混凝土的浇筑工作，混凝土有：墙柱C50，基础C40,梁底板C30P8三种，由于地下水位较高，为了保证整个底板防水的整体性，完整性，整个底板混凝土必须用C40P8一次性、不间断浇筑完毕；在浇筑混凝土时，应根据混凝土泵管接管顺序倒起浇筑，如果现场场地允许采用臂架泵浇筑，就从远处至施工通道顺序进行浇筑；边浇筑边振捣密室，找平压光，上面覆盖湿麻袋或者薄膜；待混凝土能够上人后，浇水养护，养护时间不得少于7天。混凝土浇筑时，若遇到不同标号混凝土交替浇筑，每车混凝土标号必须进行标号的确认，用对讲机确认浇筑的部位方能进行浇筑。
2.3后浇带混凝土
第一次浇筑时，用九层板及木方进行封堵，混凝土中部安装钢板止水带，内外各一半，钢板止水带之间须焊牢。
2.4楼梯混凝土，对于四周均是剪力墙的，由于楼梯均是板式楼梯，所以可以先将楼梯平台与墙柱一起浇筑，将楼梯梁预埋与楼梯梯板滞后一层浇筑，浇筑混凝土时先浇筑墙柱混凝土高于平台200ｍｍ后，待混凝土缓凝一段时间再浇筑平台混凝土。
2.5试压块取样
按照同强度等级、同次浇筑砼（不大于200m3）留置不少于一组；每层每一种标号的混凝土留置不少于一组；有抗渗要求的构件要留抗渗试块；每层多留设一组同条件试块，作为拆模试块。
2.6后浇带及施工缝处理
负三层底板及外墙施工缝、水平施工缝均采用钢板止水带，其中，后浇带须2个月后方能浇筑，清洗干净后用高出原设计一个等级，带微膨胀的混凝土进行封堵；在施工过程中，后浇带外墙处，为了保证钢筋不被污染，用MU10水泥砖M10水泥砂浆砌筑保护，墙厚
240ｍｍ，每边超出1米，沿后浇带竖向砌筑。见附图如下：

六 深基坑开挖施工安全措施
（1）进入工地一定要戴硬质反光安全帽，操作工必须手戴防护手套，电工戴电工专用绝缘手套。
（2）用机械开挖时，应设专人监查和监测，以防坑底和坑侧超挖。
（3）当挖至基底15-30厘米时，先进行测量，打桩后再开挖，待机械开挖完后，再用人工清理整平。
（4）要保持对称开挖，防止基坑结构承受偏载，基坑开挖应分层进行，高差不宜过大，土质越软，高差应越小。
（5）按照施工方案的要求作业；
（6）人工挖土时应由上而下，逐层挖掘，严禁偷岩或孤石下挖土，夜间应有充足的照明。
（7）在深基坑操作时，应随时注意土壁的变动情况，如发现有大面积形象裂缝现象，必须暂停施工，待安全隐患排查处理完后，方可作业；
（8）在基坑内作业时，必须戴安全帽，严防上面土块及其他物体下砸伤头部，遇有地下水渗出时，应把水引到集水井加以排除；
（9）挖土方时，如发现有不能辩认的物品或事先没有预见到的地下电缆等，应及时停止操作，报告上级处理，严禁敲击或玩弄；
（10）基坑开挖到设计标高后，经自检合格，报监理、建设方进行标高及开挖几何尺寸复测及验收。
（11）基坑底面及周围不能暴露时间过长。基坑开挖中间间歇不能过长，随着时间不断增加，基坑周围会发生变形，这种情况下，应考虑增加支护结构的强度。
（12）遇有粉、细砂层时，要采用恰当的排水方式，以防产生流砂造成基坑坍塌。
（13）验收合格方可进行作业，未经验收或验收不合格不准进行下一道工序作业。

七、安全管理体系
1、安全管理组织机构设置及职责
针对本工程施工时间短、施工任务重的特点，我项目部成立了以项目经理为组长的安全生产领导小组，确保对各种工序施工安全进行有效地控制。项目部和各作业班组均签订了安全生产目标责任书。安全生产目标责任书明确安全生产目标，并制定安全保证措施、双方责任及奖罚办法。建立项目部各级、人员安全生产考核制度，考核均用书面记录，定期进行评议。施工现场配备一名专职安全员，负责管理安全生产工作。项目部施工员、质检员、及各作业班组长为安全领导小组成员，协助安全员做好安全生产的全面工作。

项目部安全领导小组
↓
组长：项目经理
↓
副组长：专职安全员
↓
成员：施工员、质检员、各作业班组长
↓
各作业人员

2、安全管理力量配备及责任
（1）项目经理对项目安全工作负第一管理责任；专职安全员全面负责安全工作的日常监督、管理、布置，具体负责安全工作的抓、管及落实情况，对安全工作履行相应职责。
（2）项目部设置安全领导小组，具体负责监督、检查、布置、落实各项安全措施，规章制度的执行，并处理好日常的各项安全工作。
（3）各作业组组长负责落实各组安全生产，负责抓好各组的施工安全，参与制定各项安全措施、规章制度、并具体负责监督、检查、布置、落实现场各项安全措施，规章制度的执行。
（4）各作业班组长协助专职安全员及安全领导小组成员，协抓好、管好本班的安全工作。指导本班（组）人员认真执行各项安全规章制度和安全措施，做到不违章指挥，不违章作业。
八、安全、文明施工措施
安全、文明施工，反映了施工队伍的素质，并与工程质量、施工进度息息相关，施工中必须引起足够的重视。
1、生产安全管理措施
安全目标：杜绝员工因工死亡事故；员工因工重伤率小于0.5‰;年负伤频率控制在36‰以下;消灭重大交通、火灾、爆炸、坍塌、中毒事故；
安全方针：安全第一，预防为主、综合治理。
2、技术安全交底
（1）临边防护：
a.挖出的土要随挖随运，不得在坑边存放；
b.坑边上部不准堆放弃土和材料设备等，推放重物距土坡安全距离不得小于4m，临时材料不得小于2m；
c.严禁在坑边上部周围堆放散土和活动石块。
（2）基坑监护：
项目部安全领导小组对基坑开挖施工过程进行全程监测，如发现有松动、变形、裂缝现象，立即排除安全隐患，采取防范措施，确保安全生产。
3、安全措施
（1）人员安全
a.严格遵守本公司制定的各项安全生产管理制度；
b.施工现场建立、健全各级各部门安全生产责任制，责任落实到人，并做好考核记录；
c.施工人员进驻现场必须进行安全培训，考试合格后方可上岗，并及时做好记录和签名，建立安全培训卡；
d.各作业班组在施工时，必须进行班前安全活动教育，将作业环境及安全要求、安全操作方法向工人交底；并经项目负责人审查批准，签字，方可施工；
f.做好后勤保障工作，保证作业人员充足睡眠，严禁疲劳及酒后作业；
g.建立挖掘机等特殊作业人员花名册，特种作业人员必须持证上岗；
h.建立健全安全检查制度，安全检查应定期和不定期进行，检查要抓住重点部位，危险岗位，并有书面记录和履行签字手续，对查出的重大事故隐患，下发整改通知单，做到定人、定时间落实整改措施，进行整改，并履行复查手续；
i.进入施工现场必须遵章守纪，并按规定色标配戴安全帽，做到每个关键作业点都有管理人员。
（2）设备安全
a.工地所有设备使用前均需要进行好鉴定，由项目专职安全员组织各班组长巡检做好设备鉴定记录，不合格设备严禁使用；
b.对使用安全有环境，操作等参数要求指标的设备，必须严格按操作规程及程序进行，严禁野蛮施工造成设备的损坏。
（3）文明施工
施工场入口处，有各功能区位指示牌，保持现场清洁卫生，运输车辆挖运机械严格控制要求整洁卫生，工地出口入口每天要清扫。
