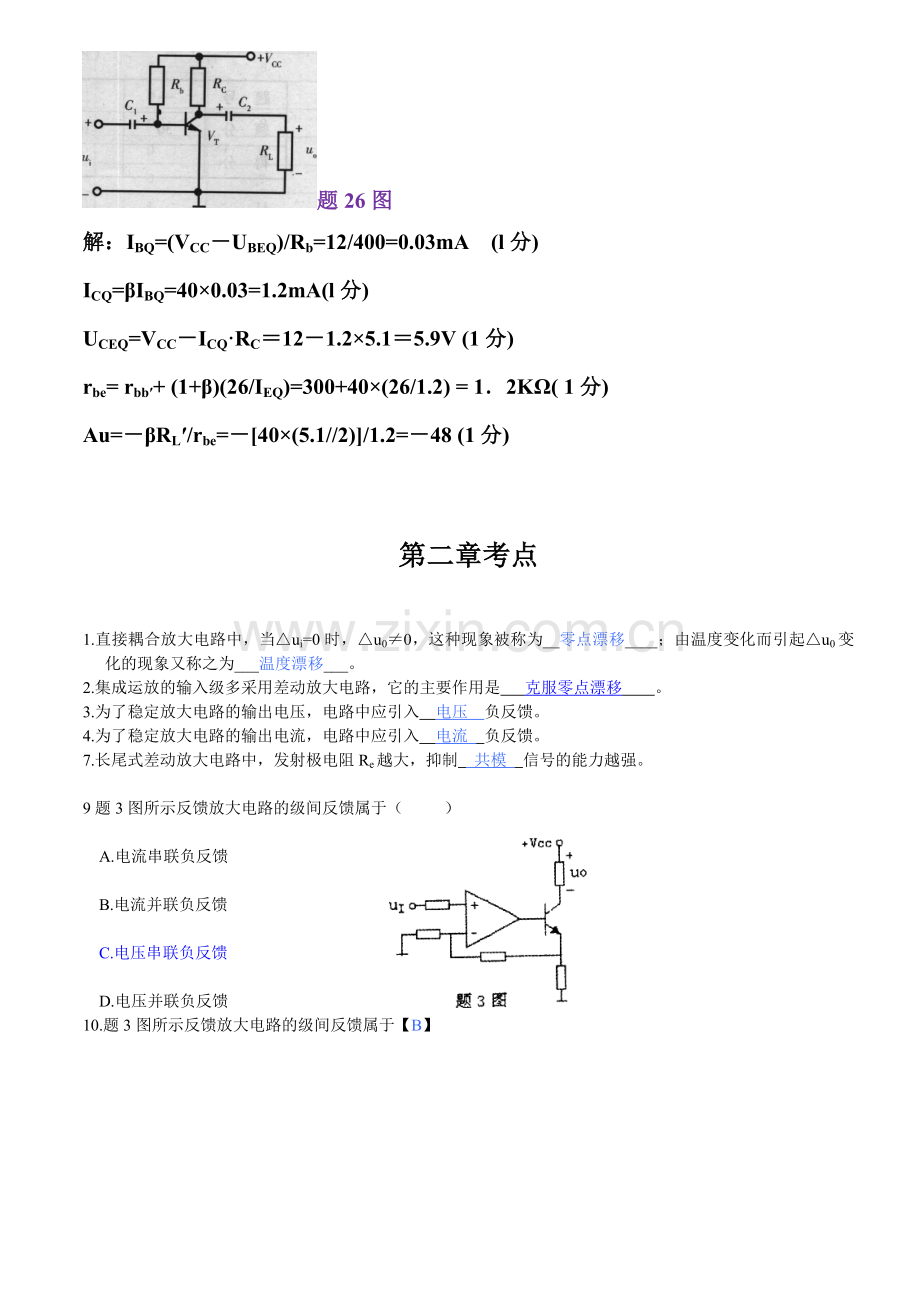

各章节考点 没有列出的章节几乎不考,希望同学们抓住重点,有的放矢,祝同学们考个好成绩! 第一章考点 1.对半导体三极管,测得发射结反偏,集电结反偏,此时该三极管处于( ) A.放大状态 B.截止状态 C.饱和状态 D.无法确定 2.在放大电路中测得一只三极管三个电极的电位分别为2.8V、3.5V、6V,则这只三极管属于( ) A.硅PNP型 B.硅NPN型 C.锗PNP型 D.锗NPN型 3. 在放大电路中,测得三极管三个电极电位分别为3.2V、3V、6V,则该管属于【 】 A.锗NPN型 B.锗PNP型 C. 硅NPN型 D. 硅PNP型 4. 在放大电路中,测得三极管三个电极电位分别为12V,11.3V,0V,则该管属于【 】 A. 硅NPN型 B. 硅PNP型 C. 锗NPN型 D. 锗PNP型 5. 在放大电路中测得一只三极管三个电极的电位分别为6V、11.8V、12V,则这只三极管属于【 】 A. 硅NPN型 B. 硅PNP型 C. 锗NPN型 D. 锗PNP型 6. 测得NPN型三极管三个电极的电位分别为UC=3.3V,UB=3.7V,UE=3V,则该管工作在【 】 A. 放大区 B. 截止区 C. 饱和区 D. 击穿区 7.PNP型晶体管工作在放大区时,三个电极直流电位关系为 【 】 A.UC<UE<UB B. UB<UC<UE C. UC<UB<UE D. UB<UE<UC 13.带电容滤波的整流电路适用于负载电流__较小___的场合;带电感滤波的整流电路适用于负载电流__较大____的场合。 8.选择稳压管稳压电路中限流电阻的一个条件是流过稳压管的最小电流应___大于等于___稳定电流Iz,另一个条件是流过稳压管的最大电流应__小于____最大稳定电流IZM。 9. 放大电路的静态工作点设置不合适,易产生 非线性 失真。 10. 桥式整流电容滤波电路如题4图所示,已知变压器次级电压有效值U2 =20V,则输出直流电压为 【 A 】 11.放大电路如题图26所示。已知VCC=12V,RC=5.lKΩ,Rb= 400KΩ,RL=2KΩ,三极管β=40,rbb′=300Ω (1)估算静态工作点IBQ,ICQ及UCEQ; (2)计算电压放大倍数Au。 题26图 解:IBQ=(VCC-UBEQ)/Rb=12/400=0.03mA (l分) ICQ=βIBQ=40×0.03=1.2mA(l分) UCEQ=VCC-ICQ·RC=12-1.2×5.1=5.9V (1分) rbe= rbb′+ (1+β)(26/IEQ)=300+40×(26/1.2) = 1.2KΩ( 1分) Au=-βRL′/rbe=-[40×(5.1//2)]/1.2=-48 (1分) 第二章 考点 1.直接耦合放大电路中,当△ui=0时,△u0≠0,这种现象被称为__零点漂移____;由温度变化而引起△u0变化的现象又称之为___温度漂移___。 2. 集成运放的输入级多采用差动放大电路,它的主要作用是 克服零点漂移 。 3.为了稳定放大电路的输出电压,电路中应引入 电压 负反馈。 4.为了稳定放大电路的输出电流,电路中应引入 电流 负反馈。 7.长尾式差动放大电路中,发射极电阻Re越大,抑制 共模 信号的能力越强。 9题3图所示反馈放大电路的级间反馈属于( ) A.电流串联负反馈 B.电流并联负反馈 C.电压串联负反馈 D.电压并联负反馈 10.题3图所示反馈放大电路的级间反馈属于【B】 11.反馈放大电路如题3图所示,其级间反馈属于【 B】 12.题3图所示反馈放大电路中Rf引入的反馈属于【A 】 13.理想运放组成的电路如题2图所示,其电压放大倍数为【 C 】 14.在题2图所示电路中,输出电压U0的值为【 C 】 15.题2图所示理想运放组成的运算电路的电压放大倍数为【 D】 16.理想运放组成的电路如题2图所示,其电压放大倍数为【 A 】 18. 电路如题3图所示,电路的级间反馈组态为【 B】 A. 电压并联负反馈 B. 电压串联负反馈 C. 电流并联负反馈 D. 电流串联负反馈 题3图 第三章 正反馈 1.21.由理想集成运放构成的电路如题26图所示,试计算U01及U02的值。 2. 图示电路,已知A1、A2为理想运算放大器,u0=4(u12-u11),R2=30kΩ,求R1=? 3.电压比较器电路如题32(a)图所示,其中稳压二极管VD2的稳定电压U2=6V,其正向压降可以忽略。 (1)电路的阈值电压UT是多少? (2)在题32(b)图中画出电压传输特性,并标出有关参数; (3)当ui为题32(c)图所示波形时,对应画出u0的波形,注明其幅值。 4.电压比较器电路如题27图所示,稳压二极管的稳定电压UZ=6V,其正向压降可以忽略。 (1)计算电路的阈值电压+UT和-UT; (2)画出该电路的电压传输特性。 题27图 解:(i) UT=[R2/(R1+R2)]uo= [30/(30+30)]×(±6)=±3V(3分 ) + UT=3V -UT=-3V (2) 27. 电压比较器电路如题27(a)图所示,其中稳压二极管VDZ的稳定电压UZ=6V。 (1)电路的阀值电压UT=? (2)在题27(b)图中画出电压传输特性,并标出有关参数。 解:(1)u-=[10/(10+10)]ui+[10/(10+10)]×(-3)=(1/2)ui-(3/2) 当ui=UT时,u-=0所以UT=3V (2分) (2)见答27图。 第四章 A+BC 5. 逻辑函数的最简式为 ( D ) A. AB B. BC C. AC D. 1 6. 逻辑函数的标准与或式为 ( ) A. Σ(1,2,3,4,5) B. Σ(1,3,4,5,7) C. Σ(1,3,4,5,6) D. Σ(1,2,3,5,7) 7. 逻辑函数的最简与或非式为 ( ) A. B. C. D. 8. 逻辑函数F(A,B,C,D)=Σ(0,2,9,13),其约束条件为,则最简与或式为 ( ) A. B. C. D. 9. 题9图所示电路中为TTL逻辑门,其输出F为 ( ) A. B. C. D. 10. JK触发器要求状态由0→1,其输入信号应为 ( ) A. JK=0X B. JK= X0 C. JK=1X D. JK= X1 11. 题11图中触发器的次态Qn+1为 ( ) A. B. C. D. 第五章 第七章 第八章 第十章 A 十一章 【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注,我们将会做得更好】 精选范本,供参考!
