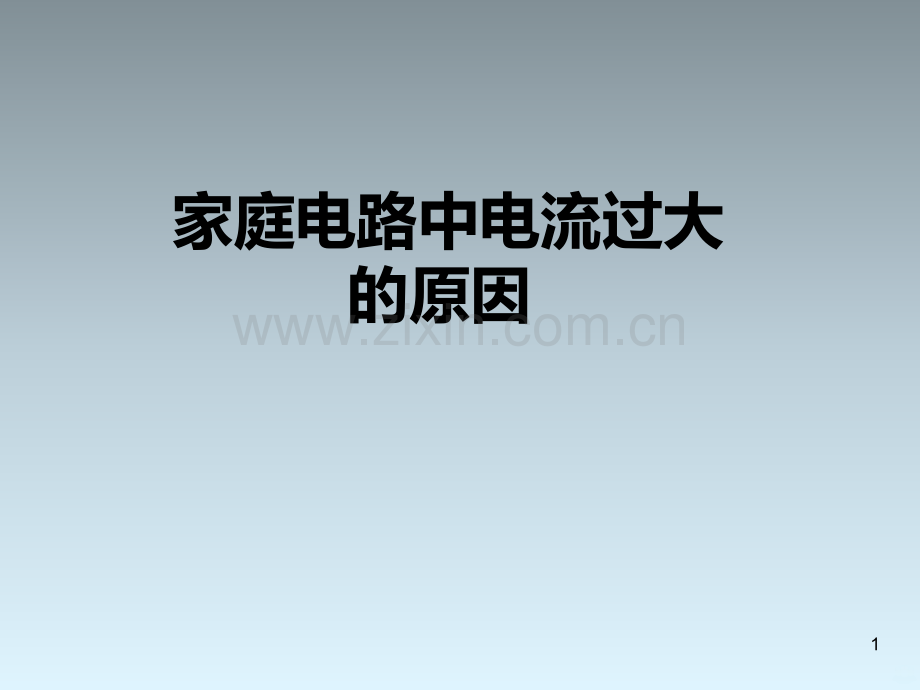

家庭电路中电流过大的原因.ppt

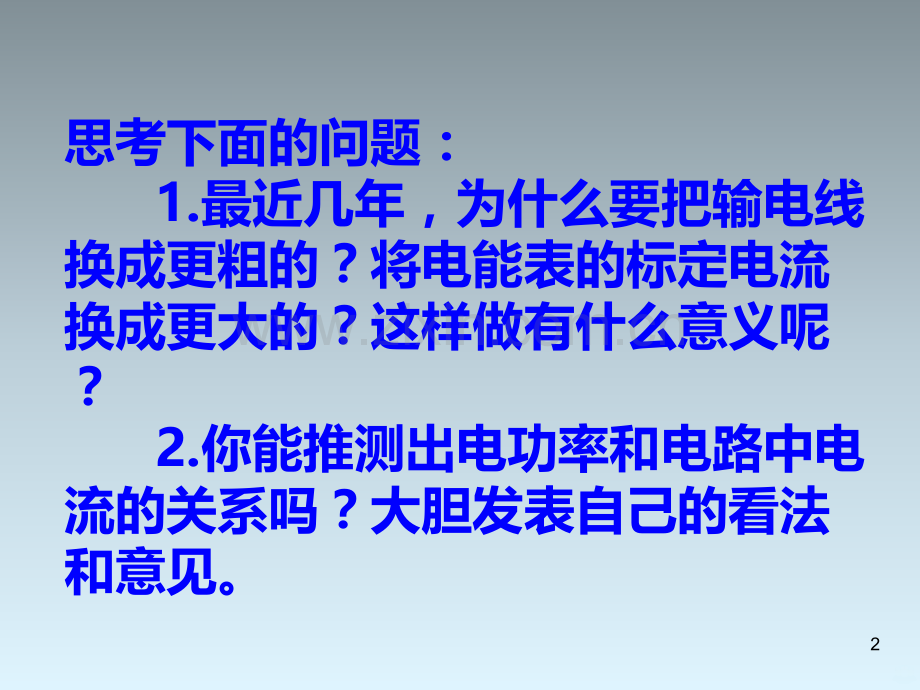

家庭电路中电流过大的原因1思考下面的问题：1.最近几年，为什么要把输电线换成更粗的？将电能表的标定电流换成更大的？这样做有什么意义呢？2.你能推测出电功率和电路中电流的关系吗？大胆发表自己的看法和意见。2 1.知道用电器总功率过大和短路现象会导致家庭电路电流过大；2.知道保险丝和空气开关在电路中的作用;3.树立生活用电过程中的安全意识。学习目标3保险丝 结合生活经验，家庭中那些情况会导致电路中的电流过大，会使保险丝烧断呢（或空气开关“跳闸”）？4一、家庭电路中电流过大的原因1.短路2.用电器的总功率过大51.短路一、家庭电路中电流过大的原因思考：短路为什么会引起电流过大呢？说出你的判断依据。在短路情况下，根据欧姆定律可知：因为电压U 一定，发生短路时电阻R 很小；所以导致电路中的电流I 就很大 6。ABA保险丝。猜想:开关闭合后会看到什么现象？一、家庭电路中电流过大的原因1.短路7？想想想想 议议议议 1、看到什么现象？短路时灯泡损坏了吗？2、短路为什么会引起火灾？日常生活中要如何防止短路呢？8一、家庭电路中电流过大的原因2.用电器的总功率过大 思考：用电器的总功率过大也会引起电流过大，能说出你的判断依据吗？能不能用实验证实你的判断呢？9A一、家庭电路中电流过大的原因 为什么用电器总功率过大时会引起电流过大呢？如图所示，逐渐增加并联电灯的个数，请猜想会发生什么现象？产生这些现象的原因是什么？10 分析：灯泡是并联的，并联的灯泡越多，电路中总功率越大，根据I=P/U可知，U一定，P大，I也大，所以并联的电灯越多干路电流越大。现象：并联的灯泡越多，电流表的示数越大，并联的灯泡足够多时，保险丝就会熔断。一、家庭电路中电流过大的原因11一、家庭电路中电流过大的原因思考：细心地同学会发现，并联接入电路的灯泡越多，开始亮着的灯泡，会稍微变暗，针对这个现象，谁能说说自己的看法？生活中你发现过类似的现象吗？2.用电器的总功率过大 12一、家庭电路中电流过大的原因2.用电器的总功率过大 导线的电阻不能忽略，干路电流越大，导线上分电压越多，灯泡两端的电压减小，实际功率变小。家庭电路中的总功率过大，会有什么危害呢？应该如何防止呢？13保险丝为什么能起到保险的作用？二、保险丝 当电流过大时，保险丝熔断，切断电路，起到了保护作用。14二、保险丝思考并小组讨论：1.电流过大时，保险丝为什么会自动熔断？2.为了达到保险的目的，保险丝的材料应该具有什么特点？3.是否可以任意换用不同规格的保险丝，或用铁丝、铜丝代替保险丝？152024/5/8 周三16二、保险丝 2.原理：电流的热效应。1.作用：当电流过大时，保险丝熔断，切断电路，起到了保护作用。3.材料：电阻率大，熔点低的铅锑合金合金。注意：决不能用铜丝或铁丝代替保险丝！17二、保险丝思考：同样是保险丝，为什么有粗有细，它们有什么不同吗？18二、保险丝 保险丝材料和长度一定时，越粗,电阻越小,而保险丝的熔点相同，根据Q=I2Rt，电流流过保险丝时,电阻小的保险丝要通过较大的电流才能熔断。所以保险丝越粗,电阻越小,额定电流越大。友情提示：更换保险丝时，不要换成更粗的保险丝，铜丝、铁丝的熔点较高，所以千万不能用铜丝或铁丝代替保险丝，否则当电路中电流过大时，保险丝不能及时熔断，起不到保护电路的作用.19几种常见的保险丝 二、保险丝20现在家庭中常用空气开关代替保险丝二、保险丝 当线路发生短路或严重电流过载时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将主触头分断，切断电源。21献计献策：为了防止电路中电流过大引发事故，你有哪些好的建议？1、避免同时使用功率过大的用电器2、改造线路 3、加装保险装置 1、保险丝 2、空气开关22 商场里，一位顾客和一位卖微波炉的售货员出现了不同意见。售货员说：微波炉很省电，用它加热食品用不了多少电费。顾客说：微波炉很费电，他家的微波炉一开就“烧保险”。他们各是从什么角度说的？你能解决他们的矛盾吗？23课堂小结1、家庭电路中电流过大的原因是：短路或用电器的总功率过大。2、家庭电路中的保险装置：保险丝或空气开关。241、电路中电流过大的原因是（）或（）短路用电器的总功率过大课堂练习2、家庭电路中引起保险丝熔断的原因是 （）A、保险丝太粗不合格 B、所有用电器同时工作 C、一定是短路造成的 D、可能接入了大功率电器 D253、家庭电路中保险丝断了，以下原因不可能的是：（）A、家庭中用电器的功率过大 B、拉线开关中的两根导线头相碰 C、保险丝的规格不合适，熔断电流太小 D、插头中的两根导线头相碰 B课堂练习26课堂练习4、某家庭电路，已有两盏电灯正常发光，如果再使用一个电熨斗，则该电路的 （）A、总电流变大 B、总电压变大C、总电阻变大 D、总功率变大A D27 5、小华家有30W日光灯2盏，15W的电灯3盏，60W的彩电1台，100W的电冰箱1台，300W的洗衣机1台，600W的音响1台，1kW的电饭煲1个，问：他家的总保险丝应如何选择？（答案：I总P总/U总2165W/220V10A）28作业：1.本节练习1、2。2.了解家里的所有家用电器的功率，计算用电器同时工作时通过保险丝的总电流，并与电能表上的标定电流比较，为保证安全用电，你将采取哪些措施？29再见！302024/5/8 周三31
