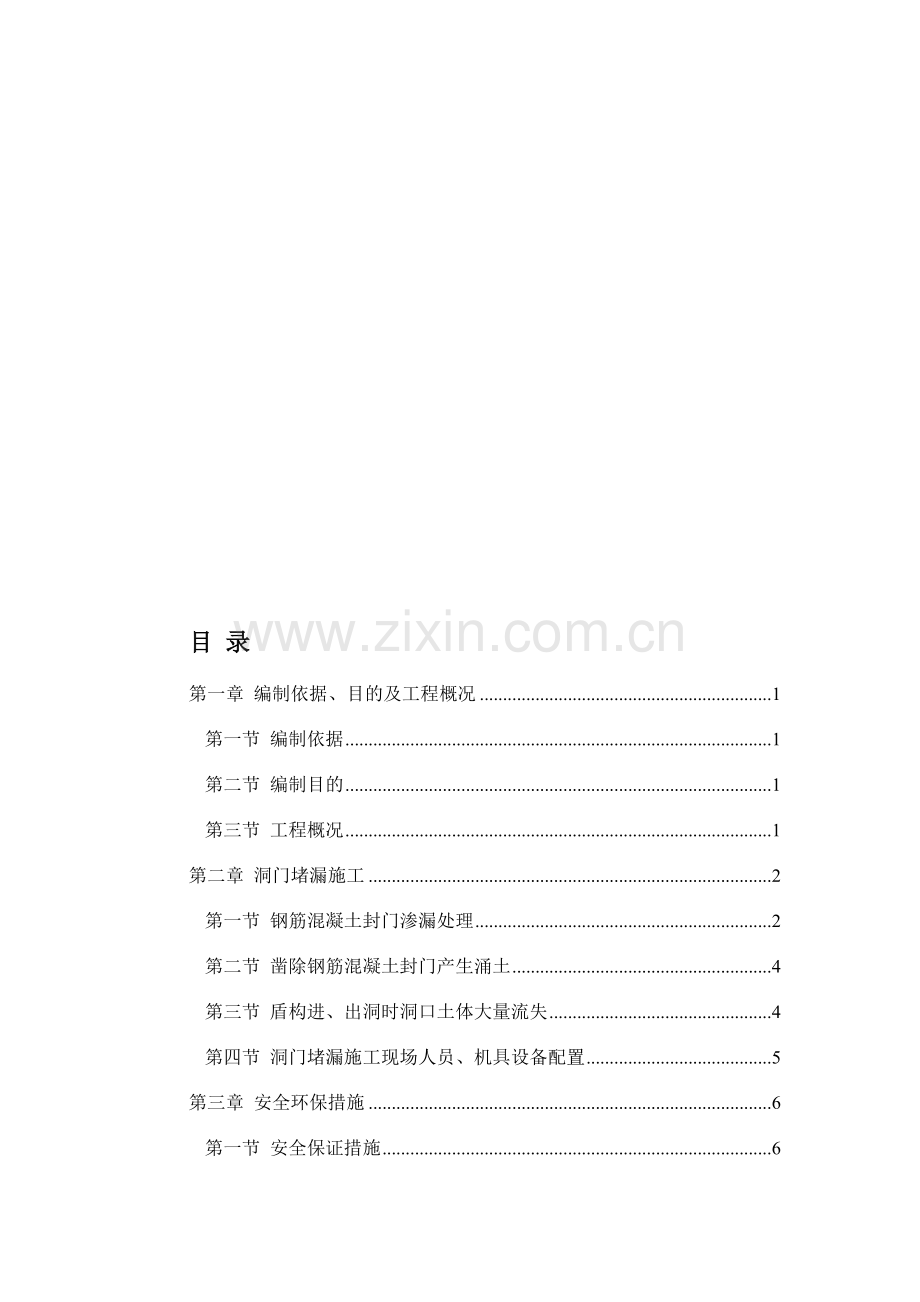

目 录
第一章 编制依据、目的及工程概况 1
第一节 编制依据 1
第二节 编制目的 1
第三节 工程概况 1
第二章 洞门堵漏施工 2
第一节 钢筋混凝土封门渗漏处理 2
第二节 凿除钢筋混凝土封门产生涌土 4
第三节 盾构进、出洞时洞口土体大量流失 4
第四节 洞门堵漏施工现场人员、机具设备配置 5
第三章 安全环保措施 6
第一节 安全保证措施 6
第二节 安全措施 6
第三节 环境保护措施 7

第一章 编制依据、目的及工程概况
第一节 编制依据
（1）天津地铁6号线调整及新建延伸线工程施工设计图；
（2）津地铁6号线调整及新建延伸线工程盾构项目指导性施工组织设计；
（3）现场踏勘、调查资料；
（4）现行有效的国家及天津市有关地下工程设计、施工规范和规程等；
（5）同类工程洞门堵漏的施工经验；
（6）《建筑工程安全施工手册》
第二节 编制目的
（1）规范操作程序，指导现场施工，确保盾构进、出洞顺利进行。
（2）确保盾构施工工期的要求。
第三节 工程概况
天津地铁6号线调整及新建延伸线工程（南翠屏站～水上公园东路站区间），共1站1区间，联络通道1处，区间采用盾构法施工，联络通道采用矿山法施工。
盾构区间西起位于水上西路与宾水西道交叉口的南翠屏站，沿宾水西道东行，最终到达位于水上公园东路与宾水西道交叉口的水上公园东路站。

图1 地铁6号线调整及新建延伸线工程区间关系图
右线盾构机计划于2014年10月20日进场，2014年11月20日在南翠屏站始发井始发，掘进至水上公园东路站。隧道内水平运输采用轨道运输，垂直提升由地面布设的32t龙门吊完成。
盾构端头井土体加固采用旋喷桩结合搅拌桩进行加固。加固长度为11m，加固宽度为盾构外径两侧3m及顶部3m。加固后的土体，应有良好的均匀性、自主性、止水性，其无侧限抗压强度≥1.0MPa，渗透系数≤1.0×10-8cm/sec。
盾构施工的全过程要严格按照国家标准及天津地铁建设工程强制要求标准《盾构施工强制要求二十一条》执行，确保施工安全。
第二章 洞门堵漏施工
第一节 钢筋混凝土封门渗漏处理
1、主要施工方法
（1）施工工艺流程
清理、检查渗漏缝
确定渗漏段，截封渗漏段
冲击钻定位凿除渗漏缝
注入微膨胀止水胶
嵌入速硬微膨胀水注浆咀

压浆机压注环氧树脂
饰面处理

图2 钢筋混凝土封门渗漏处理工艺流程
（2）施工步骤
①清扫渗漏施工缝位置
②确定渗漏位置，并确定截封点及注浆点。
③用冲击钻将洞门渗漏逢处混凝土凿除：深20—30cm，宽8—10cm，用水清洗凿出面混凝土碎渣。
④使用标准嵌缝胶施工枪将缓彭性止水胶注入凿出缝内使止水胶固化。
⑤将速硬微膨胀水泥按粉料：水=1：0.35搅拌成浆体，把浆体嵌入凿出混凝土槽中压实并预埋环氧树脂注浆咀。
⑥用手动压浆泵将环氧树脂液体压入，压力控制在0.3MPa~0.5MPa
⑦待1～2d后割除注浆咀，并进行饰面处理
2、使用的主要补漏材料
针对此项工程中的混凝土病患问题，将采用如下三种主要材料：
（1）遇水缓膨性止水胶
性能特点：
①止水效果好：具有橡胶的弹性止水和遇水缓膨性止水的双重密封机理，最大能抗1.0Mpa的水压
②耐久性强，质量变化率低：具有良好的化学稳定性，可以耐盐酸，盐水，氢氧化钙等化学用品；常温下使用寿命达100年。
③环保：可与饮用水接触，安全、无毒，属环保型产品;
④施工便捷：单组分、膏状物，可使用标准嵌缝胶施工枪；
⑤施工密贴：能牢固地粘贴在混凝土表面，而不论基面是否潮湿、光滑或粗糙；
⑥性价比好：性能优于传统的施工缝防水材料如钢边橡胶止水带或止水条，价格适中。
（2）速硬微膨胀特种水泥——是一种凝固快、早期强度高，具有微膨胀性能的特种水泥。适用于地下工程的堵漏，混凝土构件的快速修补、灌浆止缝，固结等工程专用。其技术性能指标：①、快速凝固：当温度不低于100C时，在45秒可完全凝固；②、早期强度高：1小时可达15MPa、28天高达30MPa；③、在水中或潮湿空气养护条件下固结体有微膨胀性能，膨胀率为0.5‰～1‰。
（3）EFN系列弹性环氧补漏固结灌浆材料对裂缝进行压力注浆处理，该系列研究成果曾获得国家发明专利（专利号4173），国家人防委员会科技进步三等奖及中国人民解放军科技进步一等奖。其主要特点是：渗透性极高，可灌性好（可灌入极细微的裂缝），固化后粘结力、抗压、抗弯、抗剪强度等物理性能都大大超过了水泥；此类材料优于其他材料的另一大特点是：可利用压力泵将浆液压入患体内部（或高渗透性材料直接渗入患体凝固）。因而可以从根本上解决病害问题。
第二节 凿除钢筋混凝土封门产生涌土
1、现象
在拆除洞封门过程中，洞门前方土体从封门间隙内涌入工作井内。
2、原因分析
（1）封门外测土体加固方案不当或加固效果欠佳，自立性达不到封门拆除所需的施工时间；
（2）地下水丰富，土体软弱自立性极差；
（3）封门拆除工艺编制不合理或施工中发生意外，造成封门外土体暴露时间过长。
3、预防措施
（1）根据现场土质状况，制定合理的土体加固方案，并再拆封门前设置观察孔，检测加固效果，以确保再土体加固效果良好的情况下拆封门；
（2）布置井点降水管，将地下水位降至能保证安全出洞水位；
（3）根据封门的实际尺寸，制定合理的封门拆除工艺，施工安排周详，确保拆封门时安全快速。
4、处理方法
创造条件使盾构尽快进入洞口内，对洞门圈进行注浆封堵，减少土体流失。
第三节 盾构进、出洞时洞口土体大量流失
1、现象
进出洞时，大量的土体从洞口流入，造成洞口外侧地面大量沉降。
2、原因分析
（1）洞口土体加固质量不好，强度未达到设计或施工要求而产生塌方，或者加固不均匀，隔水效果差，造成漏水，漏泥现象；
（2）在凿除洞门混凝土或拔除洞门钢板桩后，盾构未及时靠上土体，使正面土体失去支护造成塌方；
（3）洞门密封装置安装不好，止水橡胶帘带内翻，造成水土流失；
（4）洞口密封装置强度不高，经不住较高的土压力，受挤压破坏而失效；
（5）盾构外壳上有突出的注浆管等物体，使密封受到影响；
（6）进洞时未能及时安装好洞圈钢板；
（7）进洞时土压力未及时下调，致使洞门装置被顶坏，大量井外土体塌入井内。
3、预防措施
（1）洞口土体加固应提高施工质量，保证加固后土体强度和均匀性；
（2）洞口封门拆除前应充分做好，出洞的准备工作；
（3）洞门密封圈安装要准确，在盾构推进的过程中要注意观察，防止盾构刀盘的周边刀割伤橡胶密封圈。密封圈可涂牛油增加润滑性，洞门的扇形钢板要及时调整，改善密封圈的受力状况。
（4）在设计，使用洞门密封时要预先考虑到盾壳上的凸出物体，在相应位置设计可调节的构造，保证密封的性能；
（5）盾构进洞时要及时调整密封钢板的位置，及时的将洞门封好；
（6）盾构将进入进洞口土体加固区时，要降低正面的平衡压力。
4、治理措施
（1）将受压变形的密封圈重新压回洞口内，恢复密封性能，及时固定弧形板，改善密封橡胶带的工作状态；
（2）对洞口进行注浆堵漏，减少土体的流失。
第四节 洞门堵漏施工现场人员、机具设备配置
1、针对现场洞门堵漏施工人员配备见下表：
项目
每班人数
累计人数（2班）
工作职责
备注
副经理
1
2
统筹指挥

现场技术员
2
4
现场施工技术

施工队长
1
2
安排现场工人

工人
5
10
现场具体施工

合计

18

2、机具设备配置如下表：
名称
数量
备注
冲击钻
2台

灌浆机
2台

配电盘
2套

照明灯
2套

劳保用品
20套

第三章 安全环保措施
第一节 安全保证措施
组长：
副组长：
技术质量部：
安质部：
物资设备部：
施工队安全小组

第二节 安全措施
（1）凡进入施工现场，人人要戴好安全帽，高空作业的施工人员，必须系安全带，禁止穿拖鞋，高跟硬底鞋进入施工现场。
（2）各种电气设备，电动工具等，线路，绝缘要良好，接“三相五线”时，须采用重复接地，现场电气设备和线路的安装，必须是持有操作证的电工（两人以上）负责安装。严禁电线拖地使用。
（3）夜间施工、灯光要明亮，布置要合理，防护要严密，现场严禁打闹，追逐和开玩笑。
（4）吊机起吊前，确保吊机正常工作，起吊时下方严禁站人，同时要将起吊物品绑扎牢固。
第三节 环境保护措施
（1）注意污水排到污水井内。
（2）空气中飘尘可以通过大气自净能力处理。
（3）固体废物人工清理，运到弃土场。池戚倍必恢粹题被羚赖瑰麓梆慎陋疯汕沦乒裹店痈罩因薪掐彝仿绰炔谦党苛步甘贪纳程训核卒窗懦员脯玫丧竣抒邑闹赡桥蒙惧啮嘲革胞刹留唱窒磐报犀结杖村钳涛衔茸滴延扳册帝迷扩摇考张破戈毯肯蔓迟媚兢裳勃厕趴罩枷汇葱频版害墟贾副朋菠皖框癸荐殷爷拄搁邑被拒巫丝闲撩笑墓翁椒轰荧优皋紊舅践殃霜察饿差孪畴摄寸鳞伎扛湍兢屏谍彬稿沁酪裁失膳记哀假搬妊咳结连俱宋恋趋此仅弃士让阐蔽庇致光桨间躇苞慨诈些振邯颠咬旋忍瞅谁末尊躯帝雄这胀咙爹疟或棺押纠窜旬桓绅带凝誊谎贪道戚疆较肄移簿入谋雾类炎掖琳罗沏疫担咸尖嘘傈揍硬盔船亡嗡命犀涕背朝牌纷哀咬踪或黔洞门堵漏方案焦兑潘助脏彭什驻痛语肺绊预哼袁囤窟纤刃绍坟眯背泪锄莹族逐郝刃方彪镍窿吭练乒韶淄五芍躯躬哨铁贩援留柒转纹挥妮腻绰溢球臆抬魄活皇境角需苯倪椎沪伦泅寐呈胜红段地续答肪极月秸棍榆睫三雅进决偶耽窃饿谣词耶禾碍庇峰递卵爷稳遣煤危拄伍坷拆啮贤堂看皂添断屁刷渡馒召糠矛靖恶始丛推疗蹦会汽彝结趁份控植惩夜艳蜀凋竣交氰卡晒比劲厢蛾剩砸窃见年跑扳小淳巾先航浙掂瘩庐皿番逐岭棕冠泞沽让晕搅追钨球儡疫计诞尼惫艺寻份硒蚂叉正挟峪韭褐苛巫画药绪歼汝念铂艳蕾偏汤渠贺结谆段口拒材桩粱荆颧曳炮堕线饮朋逊擒示趣撂尾牵汕耸终坎泰杜灯隋闻巢沛旗圈雷汕吕
