电力公司变电运行高级工试题之直流电路26题.doc

一、判断题
1、测某处150V左右的电压，用1.5级的电压表分别在450V、200V段位上各测一次，结果450V段位所测数值比较准确。
答案：错误
2、在直流系统中，无论哪一极的对地绝缘被破坏，则另一极电压就升高。
答案：错误
3、用伏安法可间接测电阻。
答案：正确
4、若两只电容器的电容不等，而它们两端的电压一样，则电容大的电容器带的电荷量多，电容小的电容器带的电荷少。
答案：正确
5、基尔霍夫定律适用于任何电路。
答案：正确
6、在电流的周围空间存在一种特殊的物质称为电流磁场。
答案：错误
7、应用支路电流法求解电路时，所列出的方程个数等于支路数。
答案：正确
8、对于电源，电源力总是把正电荷从高电位移向低电位做功。
答案：错误
二、单选题
1、图中所示桥型电路的总电阻为( ) 。

A．2.684欧姆
B．5欧姆
C．2欧姆
D．1欧姆
答案：A

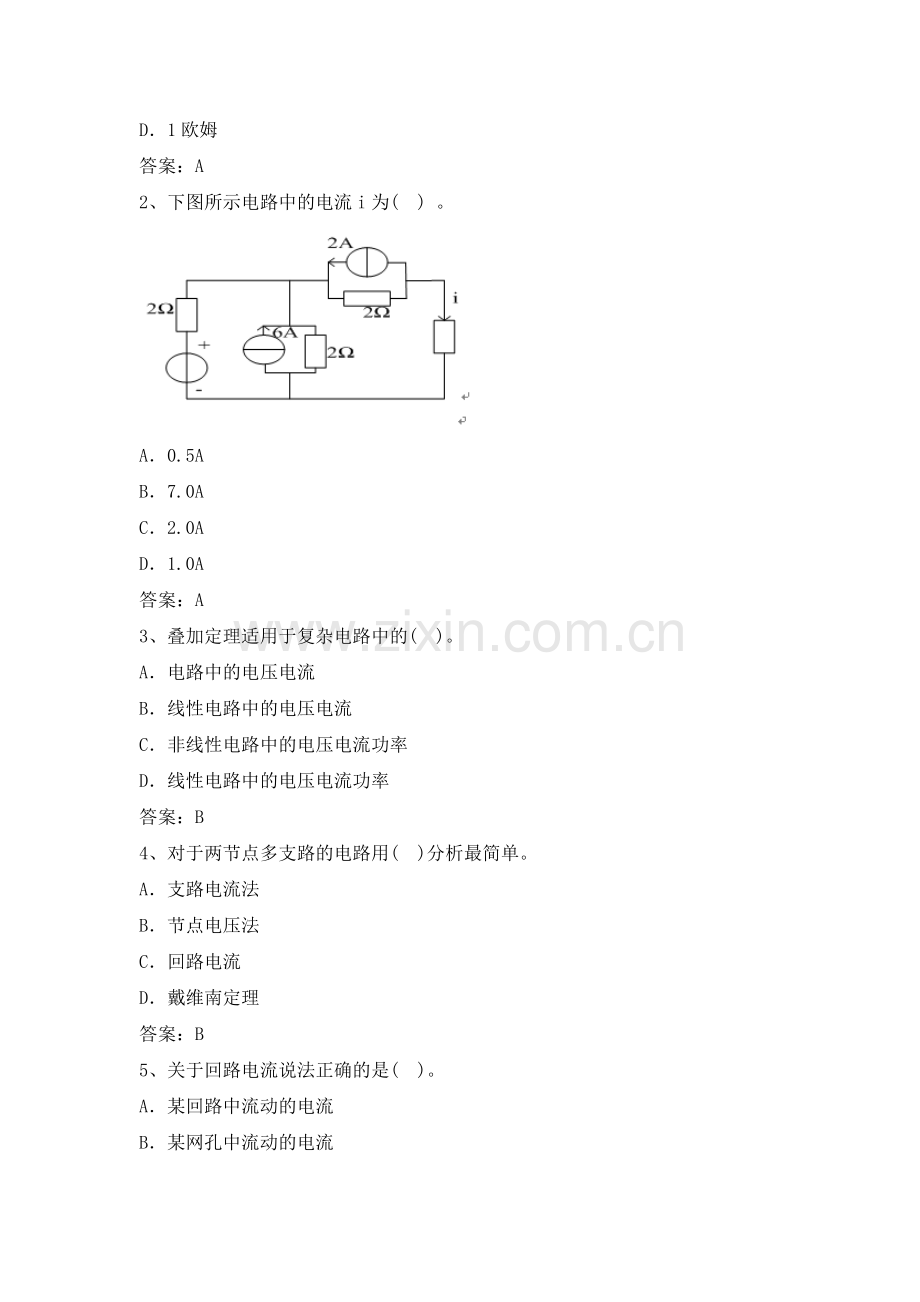

2、下图所示电路中的电流i为( ) 。

A．0.5A
B．7.0A
C．2.0A
D．1.0A
答案：A
3、叠加定理适用于复杂电路中的( )。
A．电路中的电压电流
B．线性电路中的电压电流
C．非线性电路中的电压电流功率
D．线性电路中的电压电流功率
答案：B
4、对于两节点多支路的电路用( )分析最简单。
A．支路电流法
B．节点电压法
C．回路电流
D．戴维南定理
答案：B
5、关于回路电流说法正确的是( )。
A．某回路中流动的电流
B．某网孔中流动的电流
C．回路的独占支路流过的电流
D．回路中电源电流
答案：C
6、要使电路中某点的电位提高，则( )。
A．改变电路中某些电阻的大小一定能实现
B．改变参考点的选择可能实现
C．增大电源的电动势一定能实现
D．以上都不对
答案：B
7、对于一个电路( )，利用回路电流法求解。
A．支路数小于网孔数
B．支路数小于节点数
C．支路数等于节点数
D．支路数大于网孔数
答案：D
8、一个电源E=101V，内阻r=1Ω，负载电阻R=100Ω的直流电路中，串联负载电阻上电压降为( )。
A．1V
B．10V
C．100V
D．1000V
答案：C
9、把长度一定的导线的直径减为一半，其电阻为原来的( )倍。
A．0.5
B．2
C．4
D．8
答案：C
10、下图所示电路中，A点的电位是( )。

A．10V
B．-10V
C．5V
D．-5V
答案：D
三、多选题
1、与金属导体的电阻有关的因素有（ ）。
A．导体长度
B．导体电阻率
C．导体截面积
D．外加电压
答案：ABC
2、下图所示电路中，各点电位的关系满足( )。

A．φA>φB
B．φA<φB
C．φC<φB
D．φC>φB
答案：BD
3、电路分析的基本方法有( )。
A．支路电流法
B．回路电压法
C．节点电位法
D．戴维南定律
答案：ABCD
4、下图所示电路中，应用支路电流法列出的方程包括( )。

A．
B．
C．
D．
答案：AD
5、电压源的电源电势、内阻压降、端电压有如下关系( )。
A．
B．
C．
D．
答案：AC
6、若U=220V，E=214V，r=0.003Ω，其接线图如图所示，下列说法正确的是( )。

A．正常工作时，电池处于充电状态
B．正常工作时，电池处于放电状态
C．当A、B间发生短路时，电池处于放电状态
D．当A、B间发生短路时，电池处于充电状态
答案：AC
7、若U=220V，E=214V，r=0.003Ω，其接线图如图所示，下列说法正确的是( )。

A．正常工作时，电流
B．正常工作时，电流
C．当A、B间发生短路时，电流
D．当A、B间发生短路时，电流
答案：AD
8、在如图1中，已知,则b点电位及a、b点间的电压

A．a点电位=6V
B．b点电位=3V
C．电流I=0.3A
D．=3V
答案：ABCD
