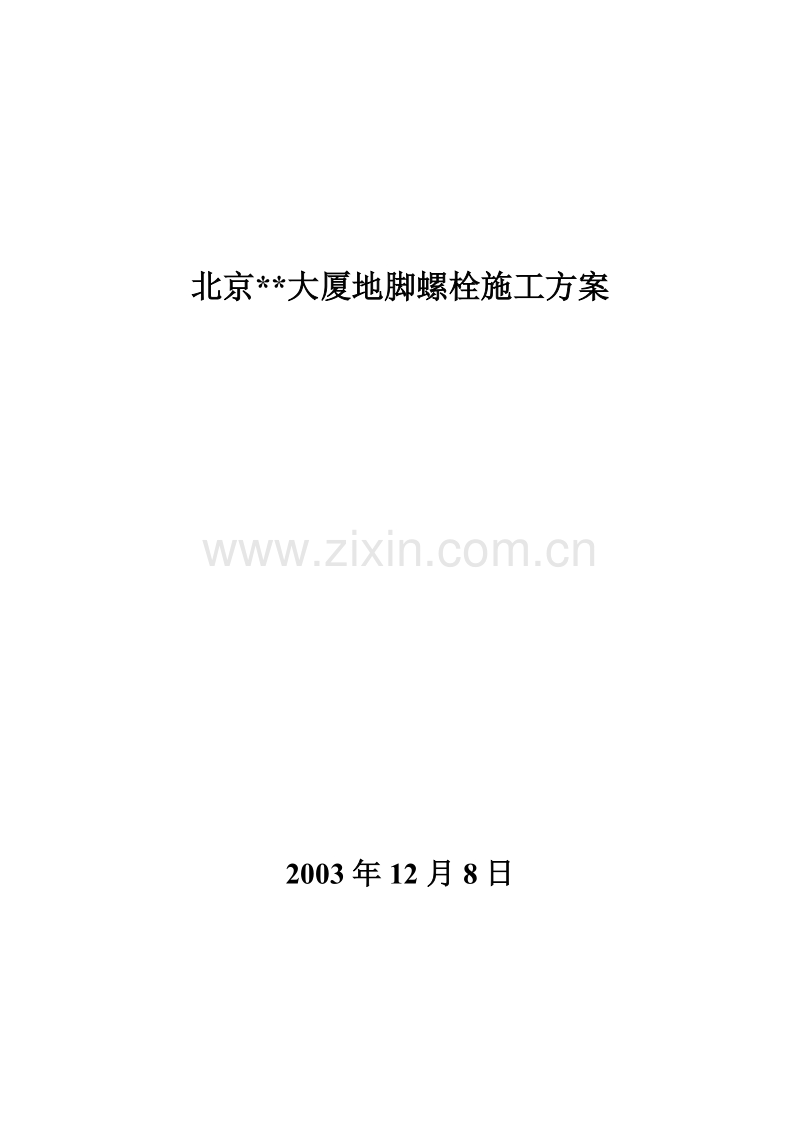

北京某大厦地脚螺栓施工组织设计方案.doc

北京*大厦地脚螺栓施工方案2003年12月8日编制：审核：审批：一工程概况北京*大厦位于北京东二环路，东四十条桥的东南侧，与现在的保利大厦隔路相对，建成后将成为二环路上新的标志性建筑。建筑结构形式以核心筒剪力墙和钢结构为主，其钢结构部分主要包括：埋入式劲性钢柱、钢梁、钢桁架、钢索。建筑结构核心筒中采用了劲性钢柱，柱底采用基础埋设地脚螺栓的连接方式，这种方式有施工便利、连接性能优越的特点，但同时也对施工的精度要求严格。地脚螺栓埋设中的微小误差，将可能造成严重的后果，所以需对此项工作严肃对待，为保障施工的顺利进行，现将地脚螺栓的施工方案，施工步骤以及需注意的事项叙述如下：二地脚螺栓预埋首节柱采用地脚螺栓固定,定脚螺栓的预埋构件及相应流程如下图：1.轴线确定按照施工图纸要求，并结合土建施工流水段流程，在核心筒内柱预埋地脚螺栓处，需进行轴线放线定位。以确定其水平位置和标高。2.定位箍筋位置确定定位箍筋是用来辅助固定地脚螺栓的，本工程采用预设定位箍筋的做法，根据砼浇注顶面标高和柱脚底板标高来确定其位置。3.箍筋定位箍筋标高确定后，根据螺栓支架的位置就近选择预设箍筋，加焊2根辅助定位筋，定位筋的长度应保证能够与支架和定位法兰盘连接。4. 螺栓支架就位为保证地脚螺栓在浇筑混凝土过程中不偏移，须预先制作支架，施工中将支架放置在基础保护层上调整就位，与预设箍筋作点焊连接。定位支架的具体做法如下图：5. 地脚螺栓就位将地脚螺栓插入支架中，测量轴线定位，并预留好设计探出值，用下螺母及垫板固定连接就位。 6. 定位法兰盘就位为防止浇注混凝土时地脚螺栓移位，本工程埋设地脚螺栓时采用定位法兰盘加强固定螺栓。地脚螺栓定位后，将定位板法兰盘套入，使用安装螺栓固定，并将法兰盘与预设定位箍筋临时固定上，检查其位置是否合适，否则再做局部调整。7.地脚螺栓的最终定位螺栓位置初步确定后，经纬仪找准轴线，调整制架准确定位后，拧紧支架螺栓，将法兰盘与箍筋点焊。砼浇注前将上部螺栓丝扣抹黄油后包裹保护起来。8.混凝土浇注安装完毕后，等待浇注混凝土。9. 跟踪测量混凝土浇注时测量工跟踪测量地脚螺栓移动偏差。一旦发现偏差超标的立刻进行校正，直至符合规范要求。10. 钢柱基础地脚螺栓验收11地脚螺栓的成品保护地脚螺栓埋设完成后，需有相应的保护措施，以保证在安装钢柱之前其不受到破坏，核心筒埋设区周围应有明显的保护标志，螺栓丝扣部位应抹黄油后包裹保护起来。柱脚预埋流程示意图三地脚螺栓平面布置*大厦项目埋入式劲性钢柱有29根在地下四层起埋，需预先埋设地脚螺栓，核心筒内柱的平面分布情况详见平面布置图附图一、二、三。 核心筒内埋入钢柱型号及柱底板尺寸对照地脚螺栓表如下：钢柱型号柱底板型号地脚螺栓型号（mm）数量（套）材质HW3503501374004004042 L15002845#钢HW4004001414524384042 L150012HW4004004154675084042 L150016HW4004006054825484042 L150028HM6003001513506384042 L150012HW3003001063553504042 L15008HW3604509265046394042 L150083T35030093见详图42 L15004柱截面尺寸与平面图中柱编号对照表钢柱型号柱编号HW350350137AZ205、AZ208、AZ209HW400400141AZ303、AZ311、AZ312HW400400415AZ201、AZ204、AZ304HW400400605AZ101、AZ102A、AZ307、AZ317、AZ318HM600300151AZ202、AZ206、AZ207HW300300106AZ105、AZ109HW360450926AZ304、AZ3223T35030093AZ313注： 表示相同型号柱的数量。四地脚螺栓复测 在钢柱吊装前，必须对已完成施工的预埋螺栓的轴线间距进行认真核查、验收。对不符合钢结构工程施工质量验收规范GB502052001者，要提请有关方会同解决；对弯曲变形的地脚螺栓，要进行校正；已损伤的丝扣用钣牙进行修理，并对所有的螺栓予以保护。说 明 星欣设计图库资料专卖店拥有最新最全的设计参考图库资料，内容涉及景观园林、建筑、规划、室内装修、建筑结构、暖通空调、给排水、电气设计、施工组织设计等各个领域的设计素材和设计图纸等参考学习资料。是为广大艺术设计工作者优质设计学习参考资料。本站所售的参考资料包括设计方案和施工图案例已达几十万套以上，总量在数千G以上。图库网址http:/ftp:/ 联系QQ：447255935电话：131115426009
