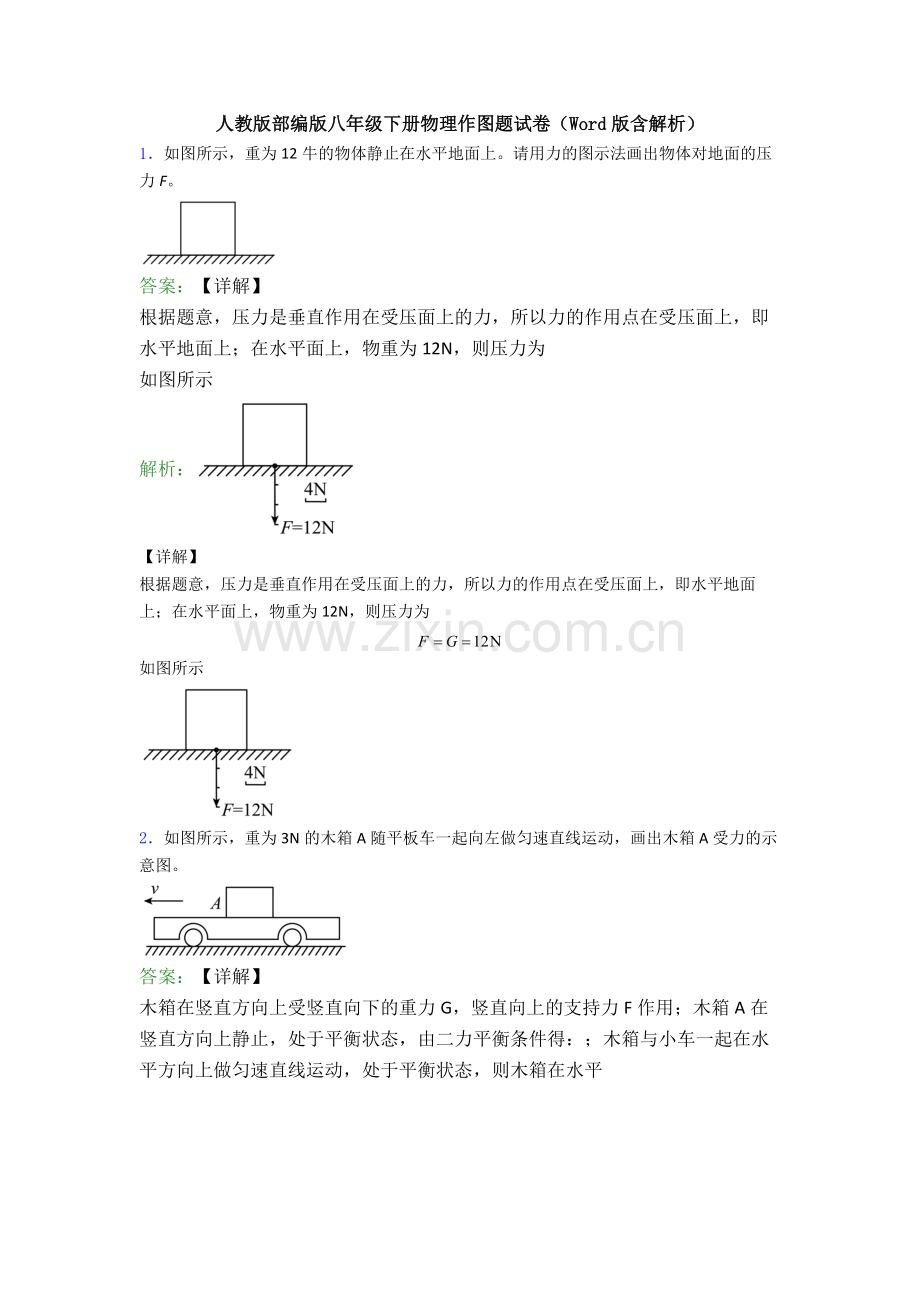

人教版部编版八年级下册物理作图题试卷（Word版含解析）
1．如图所示，重为12牛的物体静止在水平地面上。请用力的图示法画出物体对地面的压力F。

答案：【详解】
根据题意，压力是垂直作用在受压面上的力，所以力的作用点在受压面上，即水平地面上；在水平面上，物重为12N，则压力为
如图所示
解析：
【详解】
根据题意，压力是垂直作用在受压面上的力，所以力的作用点在受压面上，即水平地面上；在水平面上，物重为12N，则压力为

如图所示

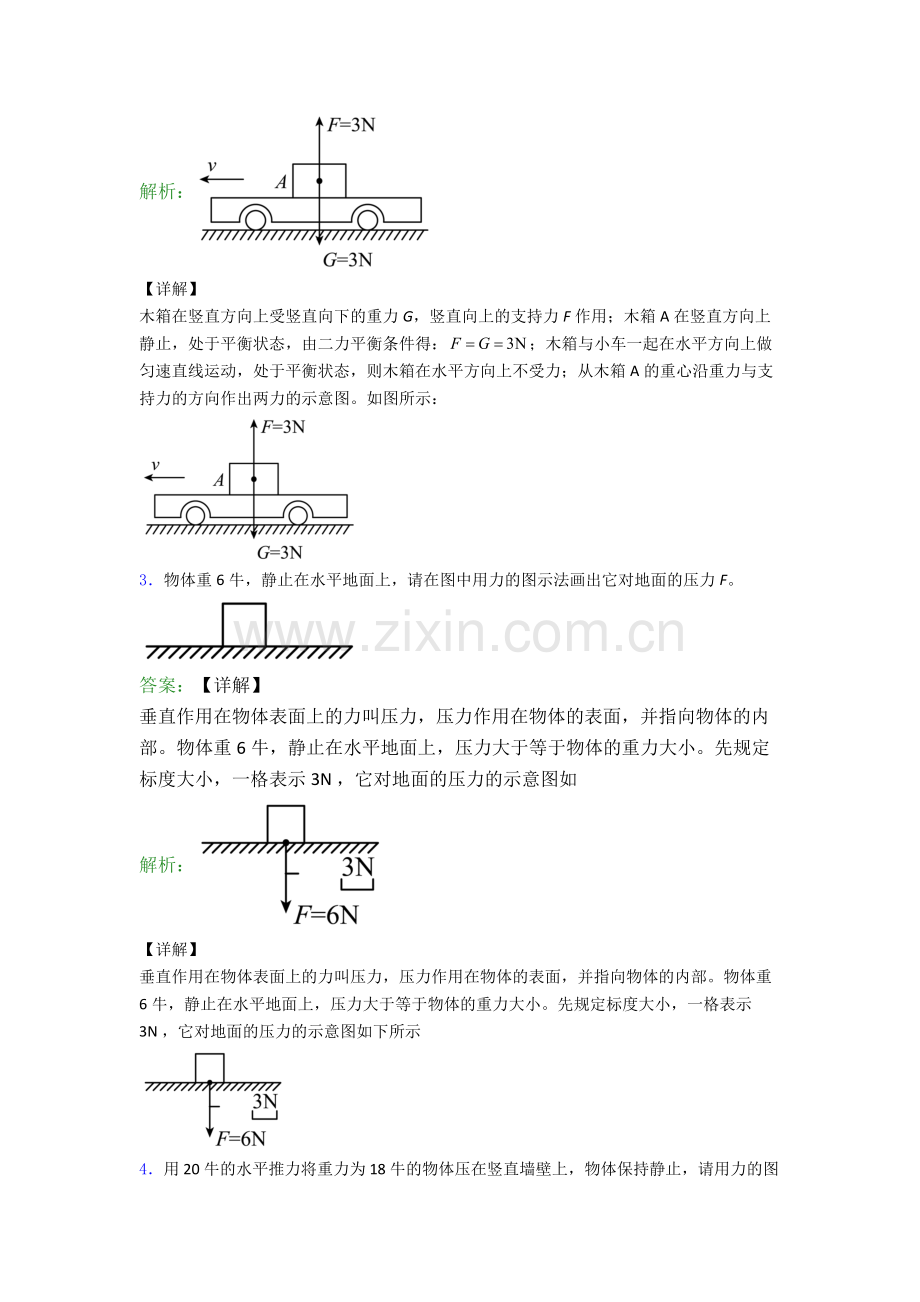

2．如图所示，重为3N的木箱A随平板车一起向左做匀速直线运动，画出木箱A受力的示意图。

答案：【详解】
木箱在竖直方向上受竖直向下的重力G，竖直向上的支持力F作用；木箱A在竖直方向上静止，处于平衡状态，由二力平衡条件得：；木箱与小车一起在水平方向上做匀速直线运动，处于平衡状态，则木箱在水平
解析：
【详解】
木箱在竖直方向上受竖直向下的重力G，竖直向上的支持力F作用；木箱A在竖直方向上静止，处于平衡状态，由二力平衡条件得：；木箱与小车一起在水平方向上做匀速直线运动，处于平衡状态，则木箱在水平方向上不受力；从木箱A的重心沿重力与支持力的方向作出两力的示意图。如图所示：

3．物体重6牛，静止在水平地面上，请在图中用力的图示法画出它对地面的压力F。

答案：【详解】
垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。物体重6牛，静止在水平地面上，压力大于等于物体的重力大小。先规定标度大小，一格表示3N ，它对地面的压力的示意图如
解析：
【详解】
垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。物体重6牛，静止在水平地面上，压力大于等于物体的重力大小。先规定标度大小，一格表示3N ，它对地面的压力的示意图如下所示

4．用 20 牛的水平推力将重力为 18 牛的物体压在竖直墙壁上，物体保持静止，请用力的图示法在图中画出墙壁受到的压力 F。

答案：【详解】
物体受到20牛向左的水平压力静止不动，由于固体能够大小不变的传递力，所以物体对墙壁的压力也是20牛，此力的方向垂直于墙面向里，作用点在墙面上，设定标度为10牛，图示如下：
解析：
【详解】
物体受到20牛向左的水平压力静止不动，由于固体能够大小不变的传递力，所以物体对墙壁的压力也是20牛，此力的方向垂直于墙面向里，作用点在墙面上，设定标度为10牛，图示如下：

5．如图所示，一个木块静止在水平桌面上，请画出木块所受重力和支持力的示意图。

答案：【详解】
如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示
解析：
【详解】
如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示

6．如图所示是一侧带有书柜的办公桌，现在要用一个最小的力将其一端稍抬离地面。请画出这个力的方向和这个力的力臂，并用“O”标明这个“杠杆”的支点。

答案：【详解】
由题意知，带有书柜的办公桌的重心偏右，施加的动力应该在左侧，所以要使最小的力抬起办公桌一端，动力作用点应在左上角，支点在右下角。连接支点O与办公桌的左上角A点，OA就是最长的动力臂，然后
解析：
【详解】
由题意知，带有书柜的办公桌的重心偏右，施加的动力应该在左侧，所以要使最小的力抬起办公桌一端，动力作用点应在左上角，支点在右下角。连接支点O与办公桌的左上角A点，OA就是最长的动力臂，然后作垂直于OA向上的力，即最小力的示意图，如图所示：

7．如图所示，空调室外机通常放在固定于墙上的三角支架上，请画出以为支点时，室外机对支架的压力的力臂，以及点（螺钉与墙面垂直）受到的拉力的示意图。

答案：【详解】
延长的作用线，过点向的作用线做垂线，垂线段的长就是该力的力臂；从点（螺钉与墙面垂直）做垂直于墙面向左的力，即为点受到的拉力的示意图，如图所示：
解析：
【详解】
延长的作用线，过点向的作用线做垂线，垂线段的长就是该力的力臂；从点（螺钉与墙面垂直）做垂直于墙面向左的力，即为点受到的拉力的示意图，如图所示：

8．图甲是拍照时用的自拍杆，可以简化为图乙中以O为支点的杠杆，请你在图乙中画出：

（1）阻力F2的力臂l2；
（2）作用在A点的最小动力F1及其力臂l1。
答案：【详解】
（1）过支点O向阻力作用线作垂线段，即为阻力F2的力臂l2；
（2）在阻力、阻力臂一定的情况下，要使动力最小，由杠杆平衡条件可知动力臂需要最长，则由图知OA为最长的动力臂l1；阻力为手机
解析：
【详解】
（1）过支点O向阻力作用线作垂线段，即为阻力F2的力臂l2；
（2）在阻力、阻力臂一定的情况下，要使动力最小，由杠杆平衡条件可知动力臂需要最长，则由图知OA为最长的动力臂l1；阻力为手机对杆的压力，方向向下，所以为了使自拍杆平衡，则动力的方向应该向上；因动力与动力臂垂直，则过A点作垂直于OA向上的力，即为施加在A点的最小动力F1，如图所示

9．如图所示，请你画出动力F1的力臂。

答案：【详解】
支点为O，延长F1的作用线，从支点画出F1的作用线的垂线，支点到垂足的距离为F1的力臂l1，如下图所示：
解析：
【详解】
支点为O，延长F1的作用线，从支点画出F1的作用线的垂线，支点到垂足的距离为F1的力臂l1，如下图所示：

10．如图所示，用轻质杆将一电灯吊起，O点是支点，作出动力F1的力臂。

答案：【详解】
O为支点，从支点O作力F1的作用线的垂线，支点到垂足的距离为力F1的力臂l，如图所示
解析：
【详解】
O为支点，从支点O作力F1的作用线的垂线，支点到垂足的距离为力F1的力臂l，如图所示

11．小爱站在地上用最省力的方式提升重物，请你在图中为她画出滑轮组的绕线方式。

答案：【详解】
要滑轮组最省力，则需要使承担物重的绳子段数最多，由图可知，应从动滑轮绕起，依次绕过各滑轮，最后与人手相连，如图所示
解析：
【详解】
要滑轮组最省力，则需要使承担物重的绳子段数最多，由图可知，应从动滑轮绕起，依次绕过各滑轮，最后与人手相连，如图所示

12．小女孩要用如图装置提起重物，请画出该滑轮组达到此要求最省力的绕线方式。

答案：【详解】
要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起。如图所示：
解析：
【详解】
要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起。如图所示：

13．如图所示，用滑轮组提升重物，画出最省力的绕法，在绳的末端画出力的方向，并用符号F标注。

答案：【详解】
图中滑轮组由一个定滑轮和两个动滑轮组成，从定滑轮开始，由里向外依次绕线有4段绳子通过动滑轮时最力，如图所示
解析：
【详解】
图中滑轮组由一个定滑轮和两个动滑轮组成，从定滑轮开始，由里向外依次绕线有4段绳子通过动滑轮时最力，如图所示

14．如图所示，站在地面上的人用最小的力提升物位，请画出绳子的绕法。

答案：【详解】
由题意知，站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下，所以绳子应从定滑轮绕起。如下图所示：
解析：
【详解】
由题意知，站在地面上的人想用尽可能小的力提升物体。所以绳子的拉力方向应向下，所以绳子应从定滑轮绕起。如下图所示：

15．在图中按最省力的要求，画出滑轮组绳子的绕法。

答案：【详解】
当从动滑轮开始绕时有5段绳子承担动滑轮和物体的重，绳子固定在动滑轮的钩子上，依次绕过定滑轮、动滑轮、定滑轮、动滑轮，此时最省力，如下图所示：
解析：
【详解】
当从动滑轮开始绕时有5段绳子承担动滑轮和物体的重，绳子固定在动滑轮的钩子上，依次绕过定滑轮、动滑轮、定滑轮、动滑轮，此时最省力，如下图所示：
