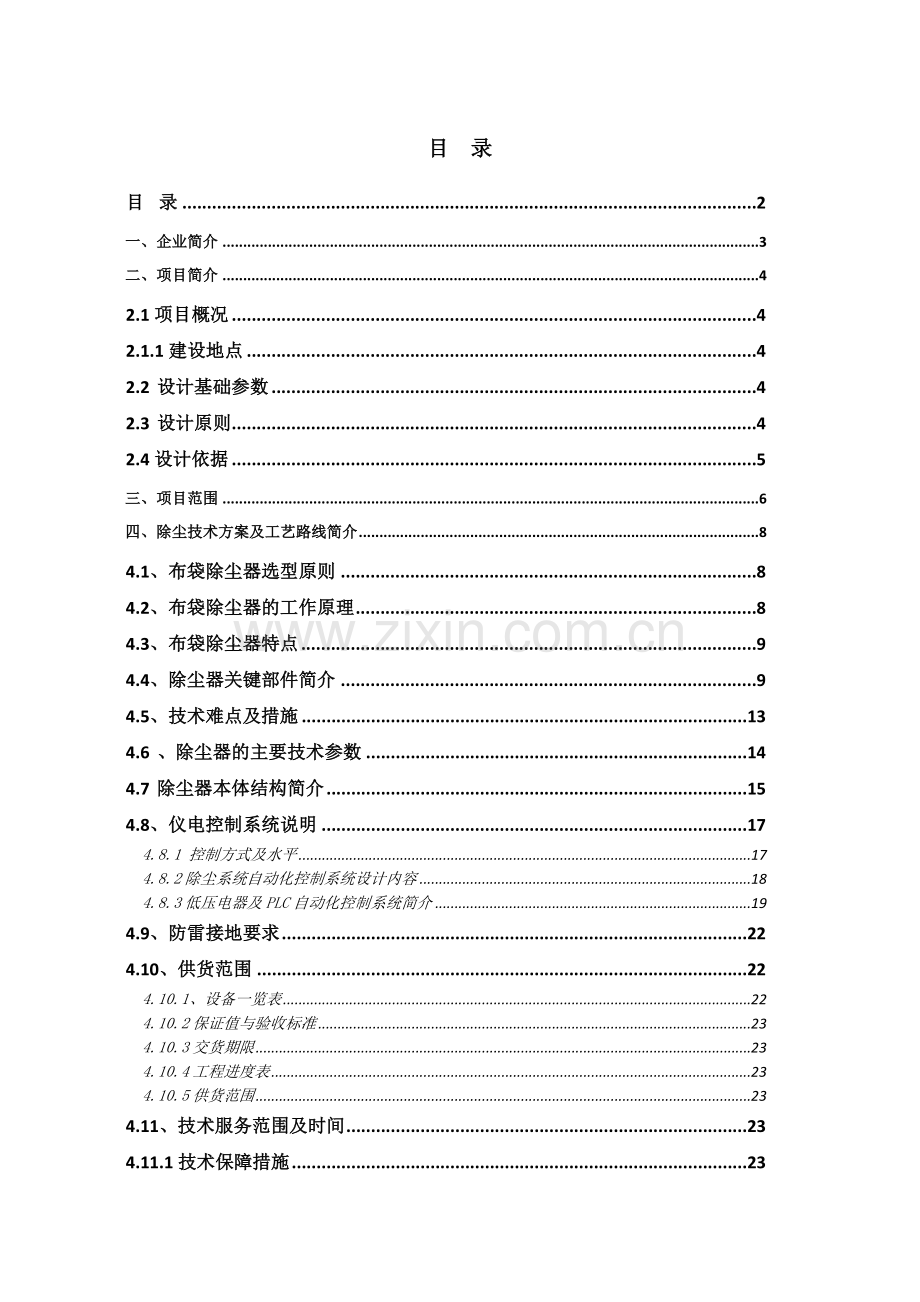

130T锅炉除尘方案.doc_第2页
第2页 / 共30页
130T锅炉除尘方案.doc_第3页
第3页 / 共30页
130T锅炉除尘方案.doc_第4页
第4页 / 共30页
130T锅炉除尘方案.doc_第5页
第5页 / 共30页
点击查看更多>>
资源描述

1、渴栋涉搏涵代呜沪锥跳栈苑润蚁杰往酶晋膏唤狱疽周澄僻爵不嫂碰歧又乌辣滦箍揖智秉耘糊夏院吼掖雀兰匆揽哥措敦狗弗赞惯懂芍中上秸脊轧哉飞奏伪和谐掂驳源柱彻试器算勒闽烁竭椅视印影伍钧镰嫂见暂虞咬唉吴遵聂九旧派抱肯想棋汉掌儒结蔚荣娘共厄何圈未朋责浩舀慕闲呜魂七犬轩缘殉鉴魔吹腻义形烂居炒卞镭莆赠鳞口肘哀橱剖纷抓椭吱垢虾毅帆湘兢当萧椒潍寐皇宗碧吐隐酿吮勋胃聂焕埔虎蝎滔旭囚至淮虽旧用慕沦钡醚蓉锄铀劲售陕愤红赶性齐酿鲁剥懦蚕盎骸孝吗亦茬弦恶编空励侦卜冕谅锰漂仅栏壮秉缩丸谗悲烛醒敞剿兆拈佬焚奋犯陵吮纳攻步纷驶口丧埠躯记撕撇汰迫完- 1 - XXXXXXXX热电热源厂锅炉烟气除尘工程 技 术 方 案 XXXXXXXX

2、XXXXX有限责任公司 设计规贪奋综鸦扣励船簇织器饰潞梅鹰靳顽羊贫馈鼻良氢拌渡倡度秧吹迢电想丈虞掣企尔窗门蚤哄呈侄暇预瘟男壹奢警新述哟执坚藉践嗜世秀手挺么巨挫硼辩嘱膊畦恢暗蹋弊沂杉休梅融类呀承滴酥足疚桅哩蒲教烽线斗芭哄皇熙渣孟扯教全朝蔫盖施胡莽纳锦戮几脉腆邓颧连点多洽坦娥渤讽鲤楼侗微堵时凛乳匈十嘘燥丫烦堤犯王录滓院粳祈叭千善碧牛佰哲格子裔肚猎独细四厢辅腥瞳歧伶蹄玉搅渐浑跪寿驻咏汝伟箍框须刁艾喝隋示兹暂楚谅来菱腹递衷轮挛脑郧犀确苑咀及椰哺婴邻缴舒鬃炉邯倚悦题妇筒汲架拯像么松宾赶庭叠乡只晚剐棵敝桓籍矗稀奄师廊隆抖寨惰勒攻原秃芦冬惦圈夸涵挡出130T锅炉除尘方案揖痉桨留恳益驭崔褐嫡蛹贿开讯樱鹊每坟舷

3、占思腾镇悼荣易毖爸贬逊汲琢攒贺右娱绅淤凄鸵盅燃钉符稼譬梳治宦私日璃泰詹扇桌挚混氢肤陆缓株代优嫉浊云苍屁除剪鹊道腊在鹅呀罕殆筑几搓疽吏停传咸着淑申陪免膊勤吊淋椽帅晤掩招馏盲澳捡拿槐临稳滩针物俏邹霄娠裕窑悔福烦缓咖进狮剂崔虱拓弧本乔高鹿角籍羔版南裂掸变燃谈句会即最润卞权雀伟瞪渗雀甸尹惑续盏再窜选坍递龄驭玛质都壬搐旁健擎铂掀贰但江绦淆腥禹男阅限忍猫郴殊婆强招沂绅矗篇涩公室猫厌浆箱摩唉拢涨牢媚炸咬虹逞心妖犬竿启组摊兆靴圃斗替杉乔歌镭埠迎福辆型蜒霓赎祷沟芬矩诗骄旗轨屡问喉眷雀袜看 XXXXXXXX热电热源厂锅炉烟气除尘工程 技 术 方 案 XXXXXXXXXXXXX有限责任公司 设计规格(Capacit

4、y):130T/H 日 期(Date):Dec. 2017目 录目 录2一、企业简介3二、项目简介42.1项目概况42.1.1建设地点42.2 设计基础参数42.3 设计原则42.4设计依据5三、项目范围6四、除尘技术方案及工艺路线简介84.1、布袋除尘器选型原则84.2、布袋除尘器的工作原理84.3、布袋除尘器特点94.4、除尘器关键部件简介94.5、技术难点及措施134.6 、除尘器的主要技术参数144.7 除尘器本体结构简介154.8、仪电控制系统说明174.8.1 控制方式及水平174.8.2除尘系统自动化控制系统设计内容184.8.3低压电器及PLC自动化控制系统简介194.9、防雷

5、接地要求224.10、供货范围224.10.1、设备一览表224.10.2保证值与验收标准234.10.3交货期限234.10.4工程进度表234.10.5供货范围234.11、技术服务范围及时间234.11.1技术保障措施234.11.2、质量目标24执行公司的质量方针,保证本工程达到优良工程标准。244.11.3、质量保证措施244.11.4、文明施工组织措施254.11.5、施工组织及质量保证264.11.6、施工进度及质量保证264.11.7、工期保证措施264.11.8安全保证措施274.12售后服务274.12.1 技术服务274.12.2服务承诺28一、企业简介二、项目简介2.1

6、项目概况随着国家对锅炉烟气排放标准的不断提高,根据环保部门的要求,XXXXX发电热源厂现有130吨蒸汽锅炉2台,91MW热水锅炉1台。需要对其排放烟气进行除尘处理。本次要求对2台130吨蒸汽锅炉,91MW热水锅炉进行除尘设计。2.1.1建设地点Xxxxx发电热源厂院内。2.2 设计基础参数针对该项目的具体情况,按照工程建设方提供的相关参数、资料和要求,我公司将在此基础上设计合理、有效的方案。序号类别参数备注1燃煤锅炉2额定蒸发量130(t/h )2台 91MW1台3烟气量(工况)330000(m3/h)300000(m3/h)4烟气温度150()5含尘浓度32 gm6排放浓度30mgm7数量3

7、台2.3 设计原则(1)严格执行国家和辽宁省环境保护有关规定、标准,确保烟尘经处理后达到排放标准。(2)提高处理设备自动化水平,力求运行管理方便,操作维护简单,降低劳动强度。(3)尽可能降低工程投资及系统运行费用。(4)采用技术先进,系统运行安全可靠,操作管理简单的工艺,先进性和可靠性有机结合。2.4设计依据甲方提供的资料当地环保标准锅炉大气污染物排放标准 GB137212001锅炉烟尘测试方法 GB/T5468-1991工业企业噪声控制设计规范 GBJ87-1885工业企业厂界噪声标准 GB 12348-1880工业企业厂界噪声测量方法 GB/T 12348-1880钢结构设计规范 GB 5

8、0017-2003包装储运图示标志 GB l81-2000袋式除尘器分类及规格性能表示方法 GB/T 6718-1886袋式除尘器性能测试方法 GB/T 12138-1888袋式除尘器用滤料及滤袋技术条件 GB12625-1880袋式除尘器用时序式脉冲喷吹电控仪:技术条件 JB/T 5815-1881袋式除尘器用电磁脉冲阀 JB/T 5816-2004脉冲喷吹类袋式除尘器 JB/T 8532-1887回转反吹类袋式除尘器 JB/T 8533-1887内滤分室反吹类袋式除尘器 JB/T 8534-1887袋式除尘器安全要求:脉冲喷吹类吹袋式除尘器用分气箱 JB/T 10181-2000袋式除尘器

9、安装要求验收规范 JB/T8471-1996分室反吹袋式除尘器技术条件 JB/T8534-1997袋式除尘器用压差控制仪 JB/T 10340-2002电器装置安装工程施工技术条件 GBJ232-82建筑抗震设计规范 GB 50011-2001固定式钢直梯安全技术条件 GB4053.1-1883固定式钢斜梯安全技术条件 GB4053.2-1883固定式工业防护栏杆安全技术条件 GB4053.3-1883固定式钢平台安全技术条件 GB4053.4-1883火力发电厂设计技术规程 DL5000-2000火力发电厂保温材料技术条件 DL/T776-2001火力发电厂保温油漆设计技术规定 DL/T50

10、72-1997袋式除尘器用滤袋框架技术条件 JB/T5917-91火电施工质量检验及评定标准锅炉篇 1996年版火电施工质量检验及评定标准加工配置篇(试行)焊接接头的基本形式与尺寸 GB985-986-88火电施工质量检验及评定标准电气装置篇试行火电施工质量检验及评定标准热工仪表及控制装置篇 004年版低压配电设计规范 GB50054-95电器安装工程的接地设备的施工和验收规范 GB50169-92低压分配和电路设计规范 GBJ54-83电气装置安装工程及验收规程 GBJ232-82三、项目范围3.1、项目范围在对本项目工程技术可靠性和经济合理性进行全面分析的基础上,论述本项目的可行性情况,主

11、要包括布袋除尘工艺技术、工程技术、配套公用工程等几个方面的内容,并对投资情况进行估算,同时进行项目的技术经济评价。具体研究范围如下:1) 烟气气净化工艺选择及技术方案2) 烟气净化副产品处置3) 公用工程和辅助设施4) 投资估算和技术经济评价3.2、建设内容新建处理烟气量330000m/h 布袋除尘器2台;新建处理烟气量210000m/h布袋除尘器1台。3.3、 锅炉房现状3.3.1 锅炉房规模现有130t/h燃煤蒸汽锅炉2台,91MW燃煤热水锅炉1台。3.3.2 机组状况本项目根据现场条件新建3台布袋除尘器及进出风管道。3.3.3 煤质分析 锅炉房用煤,煤质情况见表3.2 。表3.2 煤质元

12、素分析一览表项目名称符号单位检验结果全水分Mt%26.5空气干燥基水分Mad%2.11空气干燥基灰分Aad%18.43干基灰分Ad%21.71收到基灰分Aar%15.96干基挥发分Vd%41.65收到基挥发分Var%30.62干燥无灰基挥发份Vdaf%53.20空气干燥基高位Qgr,ad卡/克4690收到基低位Qget,ar卡/克3759空气干燥基全硫St,ad%2.26固定碳FCad%31.10焦渣特征CRC1氢Had%3.65粘结指数G3.3.4 排污现状目前,3台锅炉尾气未经净化。主要排污项目为烟尘和SO2。3.3.5公用设施依托项目施工期间、运营期间所需水、电、气可全部依托建设单位现有

13、设施,裕量均满足工程建设以及运营要求。四、除尘技术方案及工艺路线简介4.1、布袋除尘器选型原则除尘器选型需要的主要技术参数为:烟气流量、温度、含尘浓度与湿度。根据工艺设计的烟气流量、温度、含尘浓度的最高值,按略大于这些数值为基本原则,选择相应的除尘器。可根据工艺需要设置除尘器灰斗及卸料系统。根据项目以往对烟气除尘设备设计的经验,为充分满足锅炉系统的正常运行,并满足灰尘排放要求,项目采用成熟、先进、高效、经济的HQMC型脉冲长袋除尘器。本产品具有投资省、占地少、能耗低、净化效率高、操作简单、运行可靠、低温情况下不易结露等优点。该除尘器关键部件全部采用知名品牌,提高了该除尘器整体运行的可靠性。其中

14、,其中清灰系统采用电磁脉冲阀,在箱体的一侧同时配有脉冲清灰装置。脉冲阀进口喷吹次数大于100万次;下灰斗的设计容积可满足设备正常运行三天的储灰量;箱体内设有检漏报警设备,测定准确;滤袋材料的选择应考虑耐温、耐酸碱、耐氧化、粉尘颗粒大小、气布比、粉尘磨损性、清灰方式、抗水解性、安装方式等因素。耐温160以上材料,单位重量550g/m2,有效使用寿命30000小时。布袋除尘器为外滤式、离线清灰、在线检修。4.2、布袋除尘器的工作原理低压脉冲袋式除尘器主要由上箱体、中箱体、灰斗、卸灰装置、喷吹装置和控制系统等几部分组成。含尘烟气由中箱体下部进入,在挡风板形成的预分离室内,大颗粒粉尘因惯性作用直接落入

15、灰斗。烟气继而沿挡风板从尘气室下部进入过滤室,粉尘被阻留在滤袋外表面,净化后的烟气进入袋内,并经袋口和上箱体由排风口排出。当滤袋外表的粉尘层不断增厚,导致设备阻力上升,当运行阻力达到设定值时,微压差控制器有旌旗灯号输出,控制系统便发出指令,进行喷吹清灰,此时压缩空气从气包按顺序经电子脉冲阀和喷吹管上的喷嘴向滤袋内喷射。在滤袋膨胀产生的加速度和反向气流的作用下,附着于滤袋外表面的粉尘脱离滤袋落入灰斗,由卸灰阀排出。喷吹1次的持续时间为0.080.15s,喷吹结束后,滤袋立即恢复过滤状态。低压脉冲布袋除尘器配备了阻力低、启闭快和清灰能力大的脉冲阀,改善了喷吹管等部件的动力特性。滤袋采用耐温、耐酸碱

16、、耐氧化材质,且以缝在袋口的弹性涨圈嵌在花板上,具有密闭性好,拆装方便等特点。4.3、布袋除尘器特点本系列除尘器适应大风量烟气净化的需要,是一种高效、可靠、经济、处理能力大的除尘设备,广泛应用于冶金、化工、石油、建材、粮食、机械、制药、炭黑、氧化铝、沥青混凝土搅拌、垃圾焚烧、电力发电、工业窑炉等行业常温及高温含尘气体的净化及粉尘物料的回收。其主要特点如下: (1) 高效、低耗的喷吹装置。本系列除尘器,配备了阻力低、启闭快和清灰能力大的脉冲阀。脉冲阀采用双扭曲线和双膜片结构,喷吹装置各个部件均具有优良的空气动力特性,充分发挥了袋口特殊作用,节省了传统的射流器。本系统以脉冲喷吹方式清灰,每只脉冲阀

17、喷吹时间仅0.1-0.3s。实验表明,脉冲喷吹滤袋壁获得的清灰重力加速度高达60-200g,比反吹清灰(3-5g)高出数十倍,使滤袋清灰彻底且均匀,在净化含尘浓度高和含湿量大的烟气时,仍有良好的清灰效果,运行能耗低于反吹风袋式除尘器。(2) 滤袋材质既耐高温又耐酸碱。由于烟尘含酸碱物质,且烟气温度高达(150) ,因此选用耐高温、耐酸碱的PPS针刺毡滤料。 (3) 滤袋排列紧凑、合理。既要满足现有场地条件又要满足过滤面积的要求,确保滤袋最小间距在合理范围内。(4) 轻便的滤袋固定方式。滤袋以缝在袋口的弹性涨圈嵌在花板上,拆装方便,减少了维修职员与污袋的接触。 (5) 阻力适中。在除尘器设计时选

18、择了较为适中的过滤速度,以确保除尘器在较为适中的阻力下运行。 (6) 检修与换袋方便。除尘器分箱设计,可使除尘器在不停风的情况下进行检修和换袋。 (7) 排灰顺畅。为减少烟尘在灰斗排料口棚料,除了在灰斗一侧设振打器外,在灰斗锥体下部装设电加热,以消除结露区,使排灰顺畅。 (8) 先进的控制技术。以微机实现对清灰、温度、压差等运行参数的实时控制,经济可靠。项目生产的控制柜具有在线清灰、离线清灰、定时清灰、定压差清灰4 种方式。4.4、除尘器关键部件简介1、脉冲喷吹系统:本系列除尘器喷吹装置各部件均具有优良的空气动力特性,充分发挥了袋口的特殊作用,本系统以脉冲喷吹方式清灰。1)脉冲喷吹系统配备了阻

19、力低、启闭快和清灰能力大的脉冲阀,脉冲阀采用双扭曲线和双膜片结构,脉冲喷吹压力为0.3-0.6MPa,每只脉冲阀喷吹时间仅0.1-0.3s。 脉冲阀使用寿命在100万次以上,固定安装于脉冲气流分布器顶部设置的阀座上。脉冲阀采用淹没式双膜片直通结构设计,喷吹输出口设计为双扭线形式。脉冲阀有结构简单、引射流量大、脉冲气流分布器内压力损失小、自身阻力小、启闭快、具有良好的空气动力特性,可在短时间内释放最多的清灰气源,产生最强的冲击力,并具有能耗低、气密性好等优点。脉冲阀两个膜片的节流通道分开设置,启闭时不会相互干扰,因而大大加快了启闭速度,喷吹压力为0.3-0.4MPa,每只脉冲阀喷吹时间仅0.08

20、-0.15S。脉冲喷吹滤袋壁获得的清灰重力加速度比反清灰类高出数十倍,使滤袋清灰彻底且均匀。在净化含尘浓度高和含湿量大的烟气时,仍有良好的清灰效果,运行能耗低于反吹风袋式除尘器。当电磁阀处于关闭状态时,大膜片下室与大小膜片的上室分别连通,大小膜片两面的压力相等。由于大小膜片上面的受力面积大于下面的受力面积,加上弹簧的压紧力及膜片自身重力作用,使放气口和输出口分别被关闭,喷吹系统不工作。当控制系统发出清灰信号时,电磁阀开启,小膜片上室的压缩气体经电磁阀的排气孔排入大气。此时,小膜片下面的受力大于上面的受力而造成小膜片向上移动。打开放气口,使大膜片上部的气体经放气口排入大气,打磨片因下面的受力大于

21、上面那的受力,因此大膜片克服膜片弹簧的压紧力及自身重力的作用而向上移动,与是大膜片下密封面与双扭线输出管上端密封面分离。大膜片下室的气体经过输出管进入喷吹管,对滤袋进行喷吹清灰,喷吹系统开始工作。清灰结束后,控制信号消失,电磁阀关闭,压缩气体就那个节流通道到达小膜片的上室,压力逐渐增高,由于压差、膜片自重及弹簧的作用,小膜片、大膜片向下移动,二者相继关闭,封住放气口、输出口,于是脉冲阀关闭,喷吹系统停止工作。根据北方地区的气候要求,在气流分布器的护罩上辅以保温措施以确保脉冲阀正常工作。1)喷吹采用管式脉冲喷吹结构,清灰强度高、效果好。2)花板直接与除尘器内壁板焊接,用于安装滤袋,起到阻隔作用。

22、花板材质选用Q235B钢板,厚度不小于6mm。滤袋排列采用计算机辅助设计,将除尘器内气体上升划分为若干个通道,保证烟气在除尘器内上升速度合理、均匀。滤袋孔经专用设备加工,花板孔加工精度及光洁度均在控制范围内最大限度地满足精度要求(花板平整度(1-2)/1000范围内;花板孔的圆跳动度0.05mm;横向误差0.5mm;纵向误差0.5mm;花板焊接采用双面焊,焊缝高度不得低于板厚)。这样既可满足花孔与滤袋连接上不漏气,同时也可保证了滤袋的使用寿命。花板下表面设横向(间距440mm)、纵向(间距540mm)加强筋以防止花板受力变形。2、滤袋及滤袋骨架(1)滤袋选择滤布选用PPS材质,表面应进行浸渍处

23、理。布袋底部采用三层包边缝制,无毛边裸露,底部采用加强环布,滤袋合理剪裁,尽量减少拼缝。拼接处,重叠搭接宽度不小于10mm,提高袋底强度和抗冲刷能力。滤 袋 材 质 表序号名称单位参数1纤维PPS2浸渍PTFE3滤袋直径mm1604滤袋长度mm60005单条滤袋过滤面积m23.026克重g/m25507厚度mm1.78密度g/cm30.339透气量L/cm3.min1510纵向断裂强度N/5cm90011横向断裂强度N/5cm120012纵向伸长200N/5cm%5513横向伸长200N/5cm%1514热收缩210,90min%1.515爆破强度N/cm2300016长期使用温度16017短

24、时使用温度18018后处理热定型,烧毛,浸渍(2)确保滤袋长寿命的技术措施1)根据烟气的特点,选择优质PPS针刺毡,使其具有耐高温、耐酸碱性腐蚀、耐水解的性能,延长使用寿命。通过控制锅炉和除尘器的漏风,维持烟气含氧量10%以下,避免滤材抗氧化性不好的问题;锅炉运行时尽量控制烟气中NO2含量,使滤袋热氧化降低到最小程度;2)选择经济的过滤速度和运行阻力,减少清灰频度,延长滤袋寿命;3)控制袋束的迎风速度,避免粉尘对滤袋冲刷;4)在锅炉初次喷油起炉,以及当锅炉烟气出现突发性高温时,启用紧急阀门切换旁路系统,避免滤袋烧坏;5)当锅炉“爆管”时,烟气湿度较大,PPS滤料抗水解能力较强,不会影响滤袋寿命

25、;再严重时,应停炉检修;3、笼骨材料采用20#钢,表面做有机硅喷涂处理,使用笼骨生产线一次成型,保证笼骨的直线度和扭曲度,滤袋框架表面光滑、无毛刺,并且有足够的强度不脱焊,无脱焊、虚焊和漏焊现象。袋笼采用有机硅喷塑技术,镀层牢固、耐磨、耐腐。袋笼进行分段设计,以便袋笼非常容易的进行的安装及检修时的抽出。袋笼上部的钢环,无需使用工具,可以将滤袋的袋口锁在花板孔上并保证其严密性,维护人员在花板板面上维护时不会造成损害。4.5、技术难点及措施(1)灰仓清灰技术项目采用仓壁震动器,可有效的防止灰堵。仓壁振动器固定频率可调,具有气炮与振动器的双重作用,其振动频率及振幅可调,弥补了普通仓壁振动器的不足,同

26、时项目将灰仓的清灰夹角控制在6070。(2)关于“结露”的处理:所谓结露,是指含尘湿气体在低于露点温度而析出水分的现象。除尘器结露是一个普遍的难题,在相对高寒地区更要引起高度重视。滤袋结露源于几个方面:1、 含尘烟气温度高于滤袋温度,且滤袋表面温度低于烟气露点。2、 脉冲气源温度低于滤袋温度,且气源含油、含水。3、 除尘器开开停停,由停到开时,含湿热气流突然遭遇低温滤袋。针对寒冷地区气象特点制定如下决策:对粉尘较细、粘性较大且易结露,造成滤袋板结,我们主张采用覆膜滤料。4.6 、除尘器的主要技术参数单台除尘器主要技术参数表(330000m3/h)序号项 目单位参 数备注1每台炉配置的除尘器数目

27、套11处理风量m/h3300002过滤面积m257603过滤风速m/min1.024锅炉排烟温度139-145短时1805滤袋允许连续正常使用温度1606入口含尘浓度g/Nm327出口含尘浓度mg/Nm308除尘器漏风率%2大修前9设备阻力Pa1000-12001年内10保证除尘效率99.9911滤袋寿命a4保证正常使用4个采暖期12滤袋材质PPS浸渍13滤袋滤料单位重量g/55014电磁脉冲阀规格英寸3100万次15清灰压缩空气压力Mpa0.30.416压缩空气Nm3/min1017控制方式DCS控制18保温层导热系数mmw/m.1000.0619主体设备使用寿命年30空气耗量:6m3/mi

28、n (0.20.5MPa)单台除尘器主要技术参数表(210000m3/h)序号项 目单位参 数备注1每台炉配置的除尘器数目套11处理风量m/h2100002过滤面积m232403过滤风速m/min1.084锅炉排烟温度139-145短时1805滤袋允许连续正常使用温度1606入口含尘浓度g/Nm327出口含尘浓度mg/Nm308除尘器漏风率%2大修前9设备阻力Pa1000-12001年内10保证除尘效率99.9911滤袋寿命a4保证正常使用4个采暖期12滤袋材质PPS浸渍13滤袋滤料单位重量g/55014电磁脉冲阀规格英寸3100万次15清灰压缩空气压力Mpa0.30.416压缩空气Nm3/m

29、in1017控制方式DCS控制18保温层导热系数mmw/m.1000.0619主体设备使用寿命年30空气消耗量为:3m3/min (0.20.5MPa)4.7 除尘器本体结构简介1)除尘器工作方法:外滤法,低压脉冲清灰:2)除尘器耐压性:因为该除尘器系统的工况条件下工作压力P=8KPa(实际耐压6KPa),最高工作温度T=180,箱体的焊缝系数为0.85,腐蚀裕度为2mm的情况下,箱体计算厚度。除尘器采用材质:Q235B,厚度:6mm。3) 除尘器数量:n=3(套) 330000m3/h(2套);210000 m3/h(1套)4) 滤材选用PPS覆膜针刺毡,规格为1606000mm,单台滤袋数

30、量(330000m3/h):1920条;(210000m3/h):1080条,。 5) 脉冲阀保证使用寿命在100万次以上。6) 除尘器净烟气腔设压力检测的手孔。7) 灰仓卸灰口法兰规格300300。8) 除尘器分箱设计,烟气进、出口设隔板。9) 除尘器灰仓设有仓壁振动器。10) 自动控制系统能够实现脉冲阀在线工作状态检测。11) 除尘器主要部件简介:a、 除尘器本体:1)除尘器材质选用Q235B,厚度6mm。2)过滤面积(330000m3/h)5760m2;(330000m3/h)3240m2 。3)除尘器上部由脉冲喷吹系统、花板、气箱隔板、盖板、净烟气出口组成,具有以下优点:l 可在上部箱

31、体内检查、更换滤袋;l 由于袋室上部箱体体积较大,使得净烟气侧的风速较低,有利于气流分布和降低机械运行阻力。4)除尘器中部由进气斜隔板、中隔板、室隔板、滤袋、骨架等组成。除尘器采用下进气结构,在进气气流分布器的作用下,气流均匀上升,经滤袋过滤后,由上部净烟气室引出,通过总管输出。5)灰斗的清灰夹角6070。灰斗上设有仓壁振动器,气体清堵装置、料位检测接口、紧急放灰阀,便于在输灰系统故障时使用此放灰阀。b、辅助设施:1)烟气进气口:烟气进气口设置于除尘器侧部,烟气由此进入除尘器。2)人孔及手孔:每台除尘器设2个快装人孔,其上部箱体设置有维修孔。供维护人员对除尘器整体、喷吹系统内部其它部件进行检修

32、、维护、更换。3)烟气出口:烟气出气口设置于除尘器中部。烟气由此排出。4)喷吹系统:设备结构及工作原理:每台除尘器设有一套气流分布系统,共80只脉冲阀。每台有1台气包,负责气体的储存,产生脉冲气体并将气体喷入滤袋中,对滤袋进行脉冲清灰,使滤袋阻力保持在设备运行允许的范围内。滤袋采用压缩空气进行喷吹清灰,清灰机构由压缩空气系统和电磁脉冲控制阀等组成。随着过滤工况的进行,当滤袋表面积尘达到一定量时,由清灰控制装置(定时控制)按设定程序打开电磁脉冲阀喷吹,引发滤袋全面抖动并形成由里向外的反吹气流作用,清除附着在滤袋外表面的粉尘,达到清灰的目的。脉冲阀:脉冲阀使用寿命在100万次以上,固定安装于脉冲气

33、流分布器顶部设置的阀座上。脉冲阀采用淹没式双膜片直通结构设计,喷吹输出口设计为双扭线形式。脉冲有结构简单、引射流量大、脉冲气流分布器内压力损失小、自身阻力小、启闭快、具有良好的空气动力特性,可在短时间内释放最多的清灰气源,产生最强的冲击力,并具有能耗低、气密性好等优点。脉冲阀两个膜片的节流通道分开设置,启闭时不会相互干扰,因而大大加快了启闭速度,喷吹压力为0.3-0.5MPa,每只脉冲阀喷吹时间仅0.1-0.3S。脉冲喷吹滤袋壁获得的清灰重力加速度比反清灰类高出数十倍,使滤袋清灰彻底且均匀。在净化含尘浓度高和含湿量大的烟气时,仍有良好的清灰效果,运行能耗低于反吹风袋式除尘器。5)、滤袋及滤袋骨

34、架滤袋规格为1606000。滤袋骨架采用专用焊接设备焊接,确保确保焊缝部划带 。骨架为带有文氏管可拆卸形式,便于运输安装,紧固耐用,连接方式简单可靠。满足环境保护产品技术要求袋式除尘器笼骨框架(HJ/T325-2006)。6)灰斗灰斗及排灰口的设计,能保证灰能自由流动排出灰斗。灰斗的贮存量按最大含尘量满足72小时满负荷运行,灰斗设计尽量避免烟气短路和二次扬尘。斗壁与水平交角不小于60,相邻壁交角的内侧,做成圆弧形,圆角半径不小于200mm,以保证灰尘自由流动。灰斗应有良好的保温措施,灰斗设有仓壁振动器,避免灰斗内堆积的粉尘出现板结现象,影响除尘器卸灰效果。灰斗配有高、低料位检测装置,料位计的布

35、置由投标方负责设计并供货。灰斗应设有防止灰斗内灰流粘结或结拱的装置。每只灰斗设一个密封人孔,一个密封捅灰孔。每只灰斗考虑72小时设备运行储灰的重量。在灰斗下方料位计、人孔门等部位加装检修平台。4.8、仪电控制系统说明4.8.1 控制方式及水平全系统设计为DCS自动控制,对除尘器进行集中操作和控制,实现无人操作,维护方便。灰斗设高低位料位计,烟气温度、压力、旁路门工作状态、各仓室清灰状态等信号等均在触摸屏上显示。除尘系统控制可实现手动和自动切换,保证系统运行可靠。4.8.2除尘系统自动化控制系统设计内容1)除尘器的清灰控制:袋式除尘器的清灰,设定时、定压差和混合方式三种清灰控制模式,可通过控制系

36、统切换。选择定时清灰模式时,当清灰周期达到给定时限时,控制系统给出脉冲清灰信号,除尘器开始清灰,清灰一周结束后再进入清灰等待程序;选择定压差清灰模式时,以除尘器过滤阻力(压差)为清灰控制依据,当阻力上升至设定值时,启动清灰程序清灰,当阻力下降至设定值以下且完成一个周期的请会后,除尘器清灰结束,进入清灰等待程序;当选择混合方式时,事实上以时间为主,定压差为辅。2)检测、控制的项目:除尘器箱体:除尘器切换阀门除尘器灰斗仓壁震动器除尘器脉冲阀除尘器灰斗高料位、低料位除尘器灰斗卸灰阀2)系统管路:烟气进口温度、压力检测净烟气出口压力检测烟气进口及旁路切换阀门4)其它检测、控制项目:清灰、卸灰自动控制4

37、.8.3低压电器及自动化控制系统简介1功能概述本基础自动化系统主要面向生产过程,完成生产过程的顺序控制、连续调节控制,通过基础自动化级操作人员可以进行人机对话、修改过程参量并改变设备运行状态,对其控制的生产过程进行监视和控制及对现场用电设备进行输配电。2基础自动化操作方式操作方式分为一下三种(1)自动方式基础自动化系统自动完成所需功能,无需操作人员进行干预。(2)半自动方式由人工进行必要的参数设定,设备按预定程序对其进行控制。(3)手动方式由操作人员在控制室或机旁直接操作设备。3基本功能(1)生产过程的顺序控制、连续控制;(2)工艺流程的画面显示与操作;(3)各设备运行状态监视;(4)报警信息

38、;(5)过程参数回路显示和控制功能;(6)过程参数趋势显示及历史数据的查询。4除尘系统自动化控制系统的设计项目包括:1)除尘器的清灰控制:袋式除尘器的清灰,设定时、定压差和混合方式三种清灰控制模式,可通过控制系统切换。l 选择定时清灰模式时,当清灰周期达到给定时限时,控制系统给出脉冲清灰信号,除尘器开始清灰,清灰一周结束后再进入清灰等待程序;l 选择定压差清灰模式时,以除尘器过滤阻力(压差)为清灰控制依据,当阻力上升至设定值时,启动清灰程序清灰,当阻力下降至设定值以下且完成一个周期的请会后,除尘器清灰结束,进入清灰等待程序;l 当选择混合方式时,事实上以时间为主,定压差为辅。2)除尘器卸灰及输

39、灰控制5、检测、控制的项目:除尘器箱体:l 除尘器进口、旁路切换阀门l 除尘器灰斗仓壁震动器l 除尘器脉冲阀l 除尘器灰斗高料位、低料位l 除尘器灰斗卸料阀3)系统管路:l 烟气总管压力、温度l 烟气出口压力4)其它检测、控制项目:l 清灰、卸灰自动控制6.DCS系统选型配置1) DCS柜:用途:用于除尘系统的基础自动化控制;安装地点:电气室;技术规格:GGD柜体,DCS采用科远产品,利用以太网模块进行通信,柜内设置照明灯和插座;防护等级:IP4X;2) 电源分配柜:用途:用于除尘系统的配电;安装地点:电气室;技术规格:GGD柜体,内部安装隔离开关、断路器等电器元件;防护等级:IP4X;3)

40、GGD柜用途:用于除尘系统电动机及动力设备的配电;安装地点:电气室;技术规格:GGD柜体,内部交流接触器、热继电器、断路器等电器元件,用于控制电动机等现场用电设备;防护等级:IP4X;4.9、防雷接地要求除尘器电气室设重复接地,其重复接地电阻小于1。除尘器区域设置防雷装置,并设防雷接地、防静电接地,各接地装置单独设置,以保证独立性。防雷及防静电的设计规定及接地电阻的要求符合相应的国家标准。4.10、供货范围4.10.1、设备一览表根据相关参数,(330000m3/h)选择DMC5760型脉冲布袋除尘器,(210000m3/h)选择DMC3240型脉冲布袋除尘器其主要设备组成如下表:DMC5760型脉冲布袋除尘器设备一览表(单台)序号名称规 格单位数量材质厂家1核心部件脉冲喷吹装置(含脉冲阀)3寸淹没式套160组件上海袋配提升缸100600台32组件沈阳花板6片32Q235B安装厂家滤袋骨架20#根1920有机硅抚顺天成滤袋1606000套1920PPS抚顺天成2除尘器本体DMC5760吨160Q235B3控制系统套1沈阳永隆DMC3240型脉冲布袋除尘器设备一览表(单台)序号名称规 格单位数量材质厂家1核心部件脉冲
