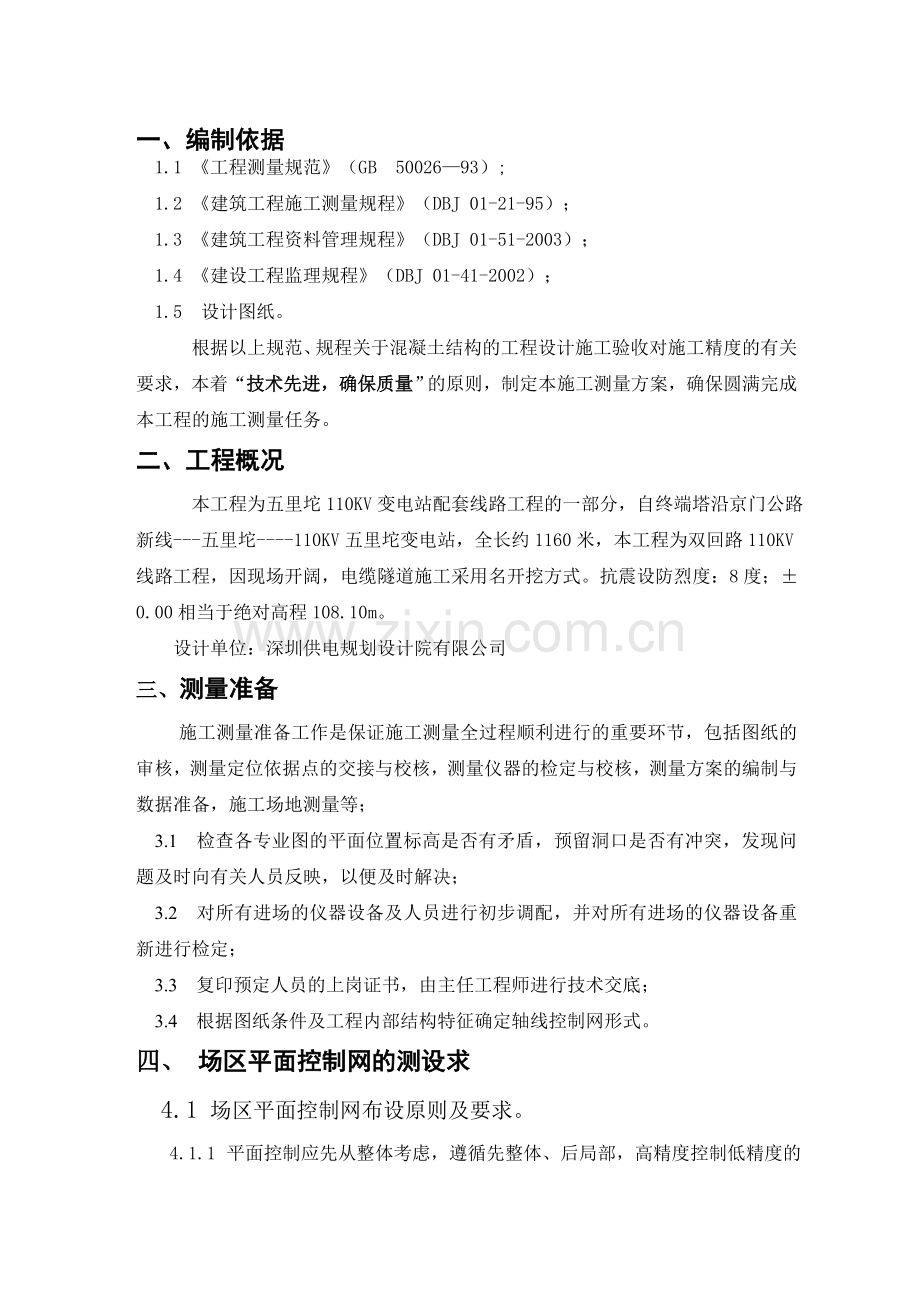

一、编制依据
1.1 《工程测量规范》（GB 50026—93）;
1.2 《建筑工程施工测量规程》（DBJ 01-21-95）；
1.3 《建筑工程资料管理规程》（DBJ 01-51-2003）；
1.4 《建设工程监理规程》（DBJ 01-41-2002）；
1.5 设计图纸。
根据以上规范、规程关于混凝土结构的工程设计施工验收对施工精度的有关要求，本着“技术先进，确保质量”的原则，制定本施工测量方案，确保圆满完成本工程的施工测量任务。
二、工程概况
本工程为五里坨110KV变电站配套线路工程的一部分，自终端塔沿京门公路新线---五里坨----110KV五里坨变电站，全长约1160米，本工程为双回路110KV线路工程，因现场开阔，电缆隧道施工采用名开挖方式。抗震设防烈度：8度；±0.00相当于绝对高程108.10m。
设计单位：深圳供电规划设计院有限公司
三、测量准备
施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等；
3.1 检查各专业图的平面位置标高是否有矛盾，预留洞口是否有冲突，发现问题及时向有关人员反映，以便及时解决；
3.2 对所有进场的仪器设备及人员进行初步调配，并对所有进场的仪器设备重新进行检定；
3.3 复印预定人员的上岗证书，由主任工程师进行技术交底；
3.4 根据图纸条件及工程内部结构特征确定轴线控制网形式。
四、 场区平面控制网的测设求
4.1 场区平面控制网布设原则及要求。
4.1.1 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；
4.1.2 轴线控制网的布设要根据设计总平面图、现场施工平面布置图等进行；4.1.3 控制点应选在通视条件良好、安全、易保护的地方；
4.1.4 控制桩必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记。
4.2 场区平面控制网的布设
4.2.1．建筑物四角桩的校测
根据甲方提供的总平面布置图和北京测绘院所定红线桩，我测量人员使用TOPCON—601全站仪，依据总平面布置图对沟道进行角度、距离校核。然后将测量结果报知监理。
4.2.2．轴线控制桩的测设
测量技术人员依据结构平面图上有关检查井、通风井、三通井、沟道走向距离确定位置关系，采用极坐标或直角坐标定位放样的方法定出建筑物主轴线的控制桩，并对轴线控制桩进行角度、距离校测。校核无误作为本工程建筑物的轴线控制网。
4.3 轴线控制网的精度技术指标应符合下表的规定：
等 级
测角中误差（mβ）
边长相对中误差（k）
二 级
±2″
1/15000

五、高程控制网的建立
5.1高程控制网的布设
5.1.1 为保证建筑物竖向施工的精度要求，在场区内应布设三个水准控制点，建立高程控制网；
5.1.2 水准点应布设在通视良好的位置，距离基坑边线不小于15米；
5.1.3 高程控制网的精度，不低于三等水准网的精度；
5.1.4 高程控制网的建立是根据甲方提供的场区水准基点，测设一条三等附合水准路线，测出场区所布设施工水准控制点高程，作为本工程的高程控制网。
5.2 高程控制网的等级及观测技术要求
5.2.1.高程控制网的等级为三等，水准测量技术要求如下表：
等
级
高差全中误差(mm/km)
仪器
型号
水准尺
与已知点联测次数
附合或闭合环线次数
平地闭合差(mm)
三等
±6.0
DS1
DS3
铟瓦
双面
往返各
一 次
往返各一次
12
注：L为往返测段附合水准路线长度(km)
5.2.2. 水准观测主要技术指标见下表：
等级
视线长度（m）
前后视距差(m)
前后视距累积差(m)
视线高度(m)
基、辅分划读数较差（mm）
基辅分划测高差之差（mm）
三等
≤75
≤2
≤5
≥0.3
2.0
3.0
六、±0.000以下施工测量
6.1轴线控制桩的校测
6.1.1. 在沟道施工过程中，对轴线控制桩每段复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求；
6.1.2. 校测仪器采用测量精度2“级、测距精度2mm+3ppm的全站仪。
6.2 平面放样测量
6.2.1.开挖线放样。首先根据轴线控制桩投测出控制轴线，然后根据开挖线与控制轴线的尺寸关系放样出开挖线，并撒出白灰线作为标志。当基槽开挖到接近槽底设计标高时，用经纬仪根据轴线控制桩投测出基槽边线和集水坑开挖边线，并撒出白灰线指导开挖。
6.2.2.轴线投测。垫层混凝土浇筑并凝固后，根据基坑边上的轴线控制桩，将TDJ2经纬仪架设在控制桩位上，经对中、整平后、后视同一方向桩(轴线标志)，将控制轴线投测到作业面上。然后以控制轴线为基准，以设计图纸为依据，放样出其他轴线和边线等细部线。
6.2.3、当每一施工段测量放线完后，必须进行自检，自检合格后及时时填写放线记录表并报监理验线，以便能及时进行下一道工序。
6.2.4 模板垂直度检测
模板支立好后，利用吊线坠法校核模板的垂直度，并通过检查线坠与轴线间距离，来校核模板的位置。
6.3 ±0.00以下结构施工中的标高控制
6.3.1. 高程控制点的联测。在向基坑内引测标高时，首先联测高程控制网点。经联测确认无误后，方可向基坑内引测所需的标高；
6.3.2.±0.00以下标高的施测。为保证竖向控制的精度，对所需的标高基准点，必须正确测设，坑底所引测的高程点，不得少于三个，并作相互校核。校核后三点的较差不得超过3mm，取平均值作为基坑的标高基准值，基准点应根据基坑情况设置在较稳定位置；
6.3.3.土方开挖标高控制。在土方开挖即将挖到设计底标高时，测量人员要对开挖深度进行实时测量，即以引测到基坑的标高基准点为依据，用S3水准仪抄测出垫层底标高，并撒出白灰点指导清土人员按标高清土；
6.3.4.施工标高点的测设。施工标高点的测设是以引测到基坑的标高基准点为依据，采用水准仪以中丝读数法进行。施工标高点测设在柱钢筋的侧立面上，并用红油漆作好标记；
七、±0.00以上施工测量
7、1平面控制测量
本工程各建筑物±0.00以上的轴线传递激光经纬仪内控接力传递法进行。
7.1.1平面控制网的布设
7.1.2 内控点布设
平面内控点的布设，要根据施工流水段的划分进行，每一流水段至少布设2个点（其中首段应布设三个点，以作垂直校测），作为该流水段的测量控制点。
7.1.2 埋件的埋设
在底板浇注混凝土之前，在内控点位置上预先埋设铁件底板钢筋连接牢固。
7.1.3 预埋件作法
预埋铁件由150×150×8mm厚钢板制作而成，在钢板下面焊接F12钢筋，且与底板或顶板梁浇筑。

预埋件示意图

7.1.4 控制点的测设
待预埋件埋设完毕后，将内控点所在纵横轴线分别投测到预埋铁件上，并用TOPCON 601全线仪进行测角、测边校核，精度合格后作为平面控制依据。内控网的精度不低于轴线控制网的精度。内控点如下图：

7.2.作业层轴线、细部线放样
轴线控制点投测到施工层后，将经纬仪分别置于各点上，检查相邻点间夹角是否为90°，然后用检定过的50m钢尺校测每相邻两点间水平距离，检查控制点是否投测正确。控制点投测正确后依据控制点与轴线的尺寸关系放样出轴线。轴线测放完毕并自检合格后，以轴线为依据，依图纸设计尺寸放样出柱边线、洞口边线等细部线。
7.3高程的传递
7.3.1 首先从高程控制点将高程引测到首层便于向上竖直量尺处，校核合格后作为起始标高线，并弹出墨线，用红油漆标明高程数据；
7.3.2 标高的竖向传递，用钢尺从首层起始标高线竖直量取。钢尺需加拉力、尺长、温度三差改正；
7.3.3 施工层抄平之前，应先校测首层传递上来的三个标高点，当较差小于3mm时，取其平均高程引测水平线。抄平时，应尽量将水准仪安置在测点范围的中心位置。
八、测量技术资料编制、管理
本工程的测量技术资料编制、管理依据《建筑安装工程资料管理规程》（DBJ 01-51-2003）进行，提供的测量资料包括：
8.1 工程定位测量记录（C3-1）；
8.2 基槽验线记录（C3-2）；
8.4 施工测量报验表（B2-2）；
8.5 建筑物垂直度、标高观测记录（C3-5）
8.6甲方或监理要求提供的其他资料
九、人员组织及设备配置
9.1人员组织
根据本工程测量放线的工作量和工作难度，本工程的测量人员安排如下：
测放工长1名，负责工作组织安排，设备管理，现场安全管理，工作质量，工作进度，技术方案实施，测量技术资料编制；
测量放线工3名，负责测量放线操作，在本工程测量放线操作的人员须从是测量工作1年以上，并具有测量放线岗位证书；
9.2 设备配置
编号
设备名称
精度指标
数量
用途
1
Topcon-601全线仪
2mm+2ppm
1台
前期工程控制定位
2
TDJ2E电子经纬仪
2″
1台
施工放样
3
DZS3-1水准仪
2mm
1台
标高控制
4
50m钢尺
1mm
1把
施工放样
十、 安全质量管理
10.1 质量过程控制
10.1.2 测放工长或测量责任师要施工进度和测量方案要求，安排现场测量放线工作，并作好施工测量日志；
10.1.3 现场使用的测量仪器设备应根据《测量仪器使用管理办法》的规定进行检校维护、保养并作好记录，发现问题后立即将仪器设备送检；
10.1.4 本工程的测量放线工作必须符合《建筑工程施工测量规程》（DBJ 01-21-95）的精度要求；
10.2.1 测量放线作业过程中，要严格执行“三检制”
10.2 自检：作业人员在每次测量放线完成后立即进行自检，自检中发现不合格项立即进行改正，直到全部合格，并填好自检记录；
10.2.1 互检：由施工负责人或质量检查员组织进行质量检查，发现不合格项立即改正至合格；
10.2.2 交接检：由施工负责人或质量检查员组织进行，上道工序合格后移交给下道工序，交接双方在交接记录上签字，并注明日期。
10.3 质量保证体系

测量方案的编制

主任工程师审核

技术交底

测放部测量放线

自 检
不合格 合格
互 检
不合格 合格
交 接 检
不合格 合格
监理公司验线
不合格 合格
进入下一道工序
10.4 安全管理
10.4.1 坚决贯彻“安全第一，预防为主”的方针，落实安全生产责任制，调动作业人员的积极性，不断提高作业人员的安全素质和安全意识。
10.4.2 安全生产管理标准
10.4.2.1 作业人员进入施工现场，必须遵守工地的各项安全管理规定。进入现场必须佩戴安全帽，系好帽带。
10.4.2.2 施工人员进入现场要服从安全员的指挥和监督。
10.4.2.3 严禁酒后作业。
10.4.2.4 高空作业传递设备禁止投掷，特别是仪器必须有100%的安全系数方可上下传递。
10.4.2.5 作业过程中，仪器要有专人负责。无论何时何地，作业人员不得离开仪器。仪器携带者坐车时不得将仪器放在车厢上，要抱在身上或放在座位上。
10.4.2.6 每周组织作业人员召开安全会进行学习，加强安全意识。
