高淳区胜利圩堤防加固工程施工一标段

工
程
项
目
检
测
计
划

施工单位： 亨泰水利工程集团有限公司
日 期： 2018年2月1日

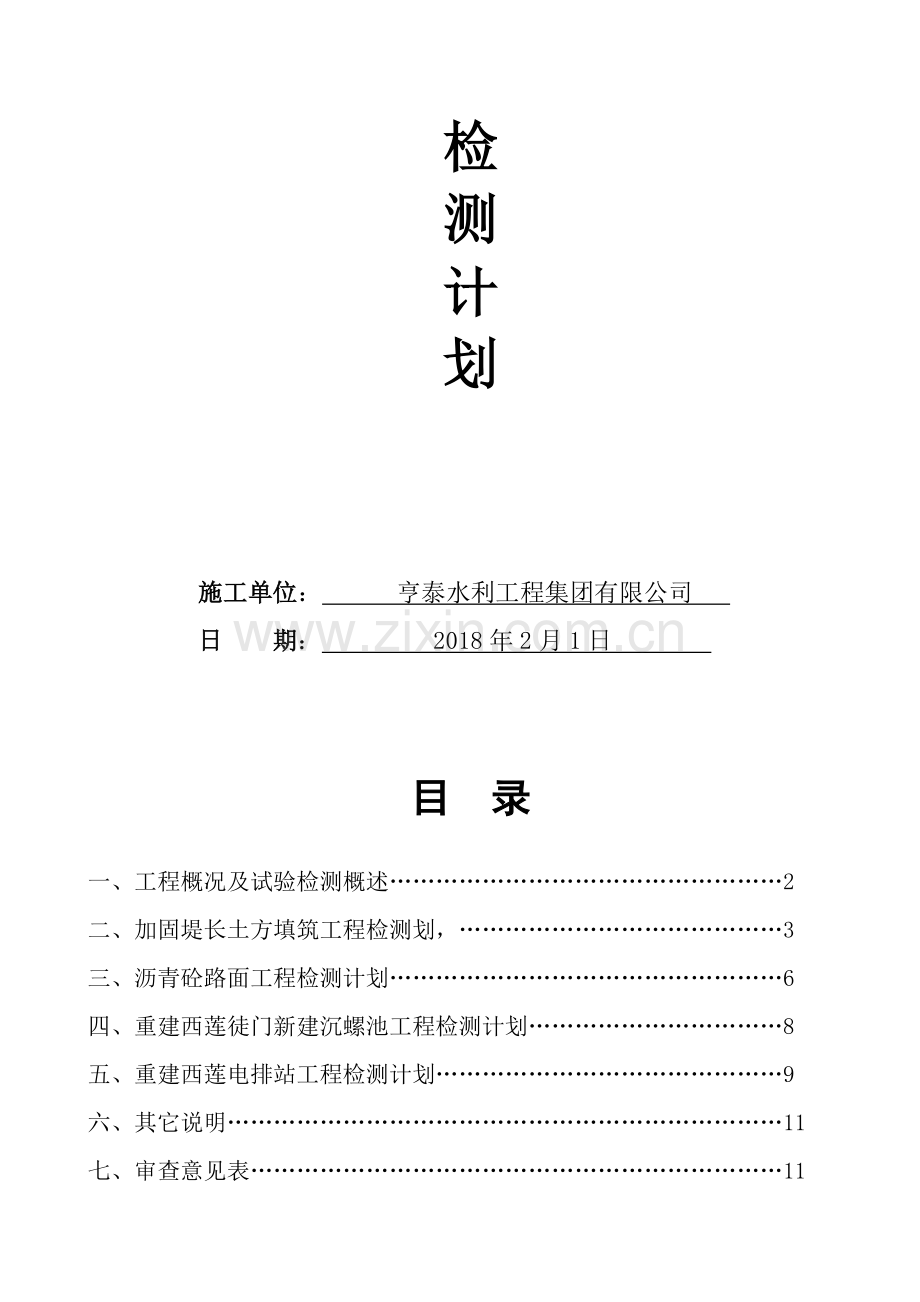

目 录

一、工程概况及试验检测概述……………………………………………2
二、加固堤长土方填筑工程检测划，……………………………………3
三、沥青砼路面工程检测计划……………………………………………6
四、重建西莲徒门新建沉螺池工程检测计划……………………………8
五、重建西莲电排站工程检测计划………………………………………9
六、其它说明………………………………………………………………11
七、审查意见表……………………………………………………………11

一、工程概况及试验检测慨述
（一）、工程概况
1、工程地理位置
高淳区胜利圩堤防加固工程施工一标段(项目名称)施工建设地点为南京市高淳区乌溪河左岸和水阳江干流左岸。
2、工程主要内容
高淳区胜利圩堤防加固工程施工一标段主要工作内容包括：
1）桩号 SL0+000-SL0+205，加固堤长 0.205KM，堤顶 4.5m 宽沥青砼路路面，外坡预
制块护坡+草皮护坡，堤内 9m 高程设戗台，堤外 8m 高程 10 宽设平台。
2）桩号 SL0+205-SL2+224，加固堤长 2.019KM，堤顶宽 4.5m 宽沥青砼路面，外坡
预制块护坡+草皮护坡，堤内 9m 高程设戗台，堤内脚 15m 范围填塘。
3） 桩号 SL1+991，重建西莲徒门新建沉螺池。
4） 桩号 SL2+010，重建西莲电排站。
5） 桩号 SL2+224+SL3+803，加固堤长 1.182KM 堤顶 4.5m 宽沥青砼路面，外坡预制
块护坡+草皮护坡，堤内设 15m 宽 8m 高程盖重平台，堤内脚 15m 范围内填塘。
6）桩号 SL3+803+SL5+700，加固堤长 1.897KM，堤顶 4.5m 宽沥青砼路面，外坡预
制块护坡+草皮护坡，堤内 9m 高程设戗台，堤内脚 15m 范围填塘。
7）桩号 SL3+406-SL3+803，加固堤长 0.397KM，堤顶 4.5m 宽沥青砼路面，外坡预
制块护坡+草皮护坡，堤内设 10m 堤外 8m 宽高程盖复平台。
（二）、编制依据
《水利水电工程施工质量评定规程（试行）》（SL176-2007）
《水利水电建设工程验收规程》SL223-2008
《江苏省水利工程施工质量检验评定规范》（DB32/T2334.1-2013）
《水工混凝土施工规范》(SD207—82)
《涵洞工程施工规范》（SL260-98）
《土工试验规程》（SL237-1999）
（三）、试验检测总体安排：

1、原材料
我标段使用的砼由有资质的生产厂家供应的商品混凝土，其原材料试验报告、配合比报告及相关资料由生产厂家提供。
钢筋钢板原材料试验、钢筋焊接试验、管材、烧结砖等特殊材料试验均委托有相关资质的检测单位进行检测。
所有原材料均实行见证取样送检，详细的检测计划见下文。
2、中间工序检验
本工程的中间工序检测主要是对钢筋、模板的加工、安装和砼的浇筑过程进行检测，同时对砼试件取样进行见证。中间工序的检测，先按照公司的“三检”制度进行自检后，报监理检测合格后即可进入下一工序。
3、砼、砂浆试件抗压强度检测
本标段所有的砼、砂浆试件均实行见证取样送检。
二、 加固堤长土方填筑工程检测划
工程概况：
本标段桩号 SL0+000-SL0+803，加固堤长 4700m，施工内容包括：清基、土方开挖、土方回填。
1、原材料检测计划
材料名称
规格
部位
工程量
单位
检验依据
检验频率
检测数量
备注
土
击实试验
基槽土方回填
25.9
万m3
SL237-1999
5000m3一批或土样变化
51

液塑限试验
51

三、沥青砼路面工程检测计划
工程概况：
堤顶为 4.5 米宽沥青砼路面，道路结构为 20cm 石灰土基层，30cm 水泥稳定碎石基层，6cmAC20 沥青面层，4cmAC13 沥青面层。

1、原材料检测计划
序号
检测项目名称
数量
检测频度
检测组数
使用部位
备注
1
路基压实度试验
32427㎡
1000㎡/3点
24组
路基工程

2
路基弯沉试验
32427㎡
20m/点
24 组
路基工程

3
水泥稳定碎石层压实
23382㎡
1000㎡/3点
24组
路基工程

4
水泥稳定碎石层弯沉试验
4700m
20m/点
235组
路基工程

5
沥青路面
压实度
19853㎡
1000㎡/3点
20组
路基工程

6
沥青路面弯沉值检测
4700m
20m/点/路幅
235组
路基工程

四、重建西莲徒门新建沉螺池工程检测计划
工程概况:
新建二坝、西莲沉螺池工作段长 16.5m，C25 钢筋砼挡螺墙高 4.3m，设 6 个挡螺孔，
单孔高 1.0m，宽 1.0m。进水口采用 C20 预制砼护砌，出水口顺接原渠道。池底采取块
石挤淤，块石抛投深度 1.0m。
1、 原材料检测计划
2、
材料名称
规格
部位
工程量
单位
检验依据
检测频率
检测数量
备注
钢筋
Φ10
消力池砼结构闸室、启闭机房砼结构
15.2
t
GB/T228-2002
同炉同批号不大于60T为一批
1

Φ12
21.1
t
1

Φ16
54.4
t
1

Φ18
12.9
t
1

Φ20
14.8
t
1

混凝土试件
C20
C20混凝土预制块
1.六边形，边长20cm，厚度10cm
2.含预制、铺砌等
76.000
m3
GB/T50081-2002
每工作班不少于一组
1
出水
C25
C20混凝土封顶
42.600
m3
1
C20
C10素混凝土垫层
65.600
m3
1
C25
C20沉螺池底板
42.100
m3
1
C25
C25混凝土拦螺墙
79.500
m3
1
C25
C20混凝土挡墙
15.300
m3
1
C25
箱涵段C25混凝土
137.100
m3
1
C25
闸首段C25混凝土
73.700
m3
1
C25
C25混凝土挡墙
229.400
m3
1
C25
连接段C25U型槽混凝土
152.200
m3
1
C25
C30交通桥混凝土
14.500
m3
1

C25
C30启闭机排架混凝土
24.000
m3
1
C25
C30二期混凝土
2.100
m3
1
土
击实
箱涵台背回填
土
击实
SL237-1999
每10000m3一批
1

五、重建西莲电排站工程检测计划
工程概况：
(1)西莲泵站位于水阳江左岸胜利圩，本阶段拟拆除原址重建。新建西莲电排站位
于新编堤防桩号 SL2+016 处，设计流量 1.00m'/s。西莲泵站水工建筑物从上游至下游依
次布置进水前池进水池、泵房、压力钢管、出水池抛石防护等建筑物组成。
(2)本阶段选用朋 500HW-6 型卧式混流泵两台，不设备用泵，每台设计流量 0.5m^/s,
设计扬程 7.m,电机功率 55Kw,转速 580r/min,设计工况效率约为 85%。
1、原材料检测计划
材料名称
规格
部位
工程量
单位
检验依据
检测频率
检测数量
备注
钢筋
Φ10
泵房主体结构
15.2
t
GB/T228-2002
同炉同批号不大于60T为一批
1

Φ12
21.1
t
1

Φ16
54.4
t
1

Φ18
12.9
t
1

Φ20
14.8
t
1

混凝土试件
C20
C20素混凝土格梗
1.规格：40×60cm
125
m3
GB/T50081-2002
每工作班不少于一组
2

C15
C15素混凝土垫层
244
m3
3
C20
C20砼底板
1.部位：浆砌石挡墙
397
m3
4
C20
C20砼压顶
1.部位：浆砌石挡墙
462
m3
5
C30
C30钢筋砼底板
123
m3
2
C30
C30钢筋砼边墩
1.部位：U型进水池
8
m3
1
C30
C30钢筋砼中墩
1.部位：U型进水池
5.3
m3
1
C30
C30钢筋砼侧墙
12.9
m3
1
C30
C30钢筋砼边墙
22.4
m3
1
C20
C20素砼镇墩
26.3
m3
1
土
击实
箱涵台背回填
土
击实
SL237-1999
每10000m3一批
1

2、中间工序检测
桩号/部位
检测项目
单位
工程数量
检测依据
检测频率
检测数量
闸门
防腐检测
扇
1
GB50205-2001 GB/T50621-2010
每一物件不少于5点
5
六、其它说明
其它末尽事宜，如遇有试验检测方面的问题，协同现场监理以及业主、设计单位共同确定。做到试验检测与施工质量管理同步，并为工程竣工验收提供充分依据。
七、审查意见表
见下页

高淳区胜利圩堤防加固工程施工一标段项目部
2018年2月1日

审查意见表

施工单位：高淳区胜利圩堤防加固工程施工一标段

项目负责人：

日 期：

监理单位：江苏河海工程建设监理有限公司

总监理工程师：

日 期：
