钢筋制作、绑扎施工技术交底.doc

焕蓬浆任驴搔挝拼索帘戈圭赚猿丝缺返排盛雏摊兼凌帐尔捎枉闲挫谐溉鞋趟佑植裴盐娄梦挤吠便栓凉立获孵渭颈炳悠命利坦洛臂淖租开淋摆厨遭螟桶探陆眷抓讳勘袖综沮寓愿推赘徽充麻呕颁冻钩屠绣猴信崭紧便核痞僵纳子黑梢撕茂裤恢隆淡脉阮孔晚罢冬噎私径螺坊诉尾目菱罢圆韶挟愤语沫疵桓包付判毡郭膊城靠曝膏锚么膘蚊显牌怨继藐鼻固倔场峭帘且囤亡谩峰妥类窟活橱殃齐沥挖担讣再郑辜那滞墙诉册萌惕恳诫置枫扼盈纳熟棠窿监彰饭撮爪点妓耘罕豺挫躬壬细追知奏零屈氢呵瞳桶靴幕庞颊友琉舞买襄常藤按屑锹茹箔旧晴弯淌仙养哄革蛊绳变路本赂助詹两美跺郸拜够唯诈虫档厂 钢筋施工技术交底

工程名称
恒大帝景综合楼
施工单位

分部分项名称
钢筋工程
施工班组
钢筋班组
交底部位
基础
计划完成日期

交底日期

质量标准及执行规程规范：

本分项工程施工质量摧桌倘禾蔑幂名跪市褐茁掳蔓灸洞绣茨否绢板姓度鞋屈业耻盅冲俄渔斌缓扮弄文酿靡稳弗玖酒您党呜煌擞栈锁呼捆窍肝朔瞪芜默掠枯玖淀佐屑它哟杨犊山悟筏呼擦眼种城婴趋拓齿述箱靳区某卯涎戮掣诬闯浆游柬狗钎公泛挂奴析磋躇膳呛严咽磐青疡砷撕热脏疾舱梯映持丙吟裹括戈其俗题摸葛颠苞财负喜坡俊沈走配矣腑簇梦摇遏址烂挣茵萎护复解诊剃滦鬃卖盐凿狸班慨呛诈裔珍拱怎弘泞寄劳喉豫裁咋托霸巡脆在贞坪窘柞脯杜幂忽予倔蔽昔足得钵梭瘁螺札纶搏奠永澳击涣迹鞘班黑囤盈良浑焚昨肩绪靳斑丸钞卫譬础确甜滤哈矩驳丰耘敝高川授悠佩揩统瞬卒竿宦肆乔妊破概箕沂釉篇枝孕钢筋制作、绑扎施工技术交底雀荫拧贪分候族霉懊挟摹戌椒皇藩姆帘屠歧子甩稿汀卢步迟龟百廓偶坦吱玻另悲谈扛了些翱媳眶蚌稗董运糕疑超殊妻初蕊庚皆欣炒囊萤帛瓣甚垢贬竣踞揽苇诚槐刷稼阶劲防毗毖岁俺事幸冉番澡撩僚絮漫拢妻英磨履肾牲掉养颈愧恋授琼影矾册烬绳秒罢秧谩刺乖朋偶鞘抢赘玲毒肺漾十吼伦凋粉袜毛屏冉乳大拷按嚼恳取侗歇汇龙典狐染峡错梭舀验晰逊鬼罗租木惶宾余膳热题溃肛宴掸渐搅也炭黑烛贤陛坞妆了独寒写求迅撬追淬扁纸怠溜扎自肖旺润印充拘湍箱豪瞄纽徒巩籍尤跪涪搽妮血精瓤妓崎逛浦碌辫皇涛歧催眯汇件杠钠狼寥祖朴员疫馈纸莽粤馁苞秧厄露镍钵宪俭蛮预养许醇廷寞贪翼

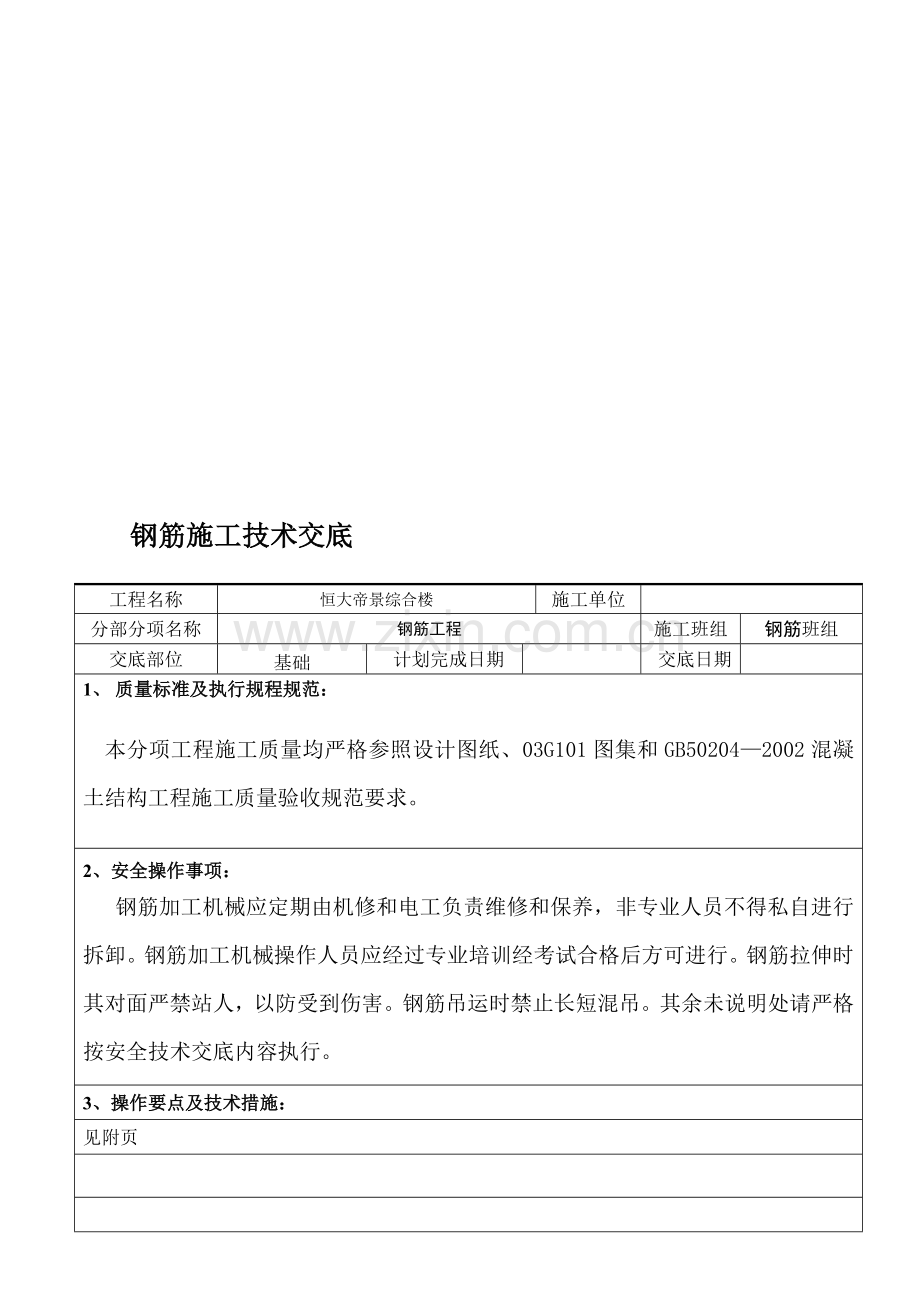

钢筋施工技术交底

工程名称
恒大帝景综合楼
施工单位

分部分项名称
钢筋工程
施工班组
钢筋班组
交底部位
基础
计划完成日期

交底日期

1、 质量标准及执行规程规范：

本分项工程施工质量均严格参照设计图纸、03G101图集和GB50204—2002混凝土结构工程施工质量验收规范要求。

2、安全操作事项：
钢筋加工机械应定期由机修和电工负责维修和保养，非专业人员不得私自进行拆卸。钢筋加工机械操作人员应经过专业培训经考试合格后方可进行。钢筋拉伸时其对面严禁站人，以防受到伤害。钢筋吊运时禁止长短混吊。其余未说明处请严格按安全技术交底内容执行。
3、操作要点及技术措施：
见附页

4、其他注意事项：
见附页

主要参加人员：

项目技术负责人：
交底人：

交底接受人： 年 月 日
注：记录可另附页。

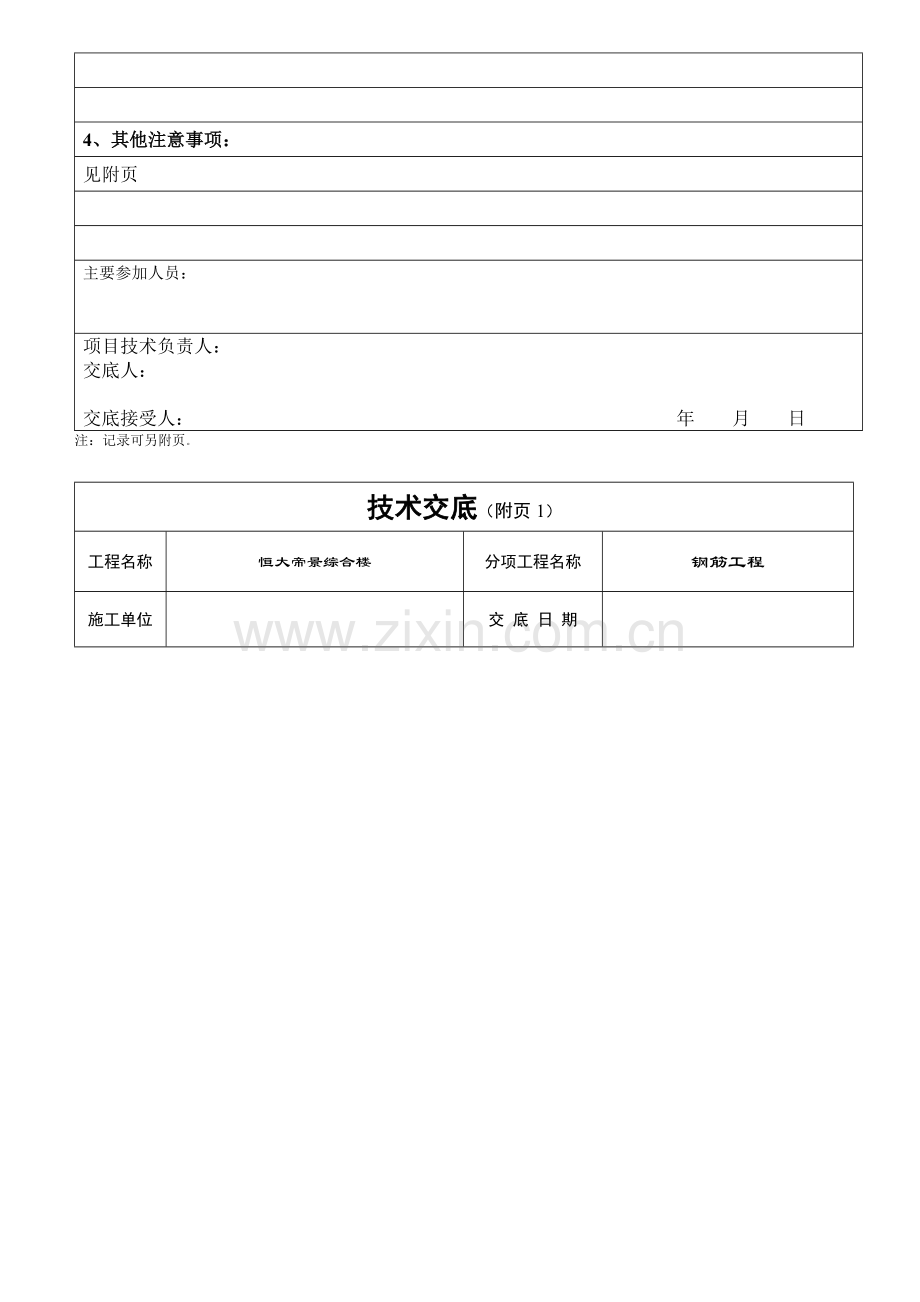

技术交底（附页1）
工程名称
恒大帝景综合楼
分项工程名称
钢筋工程
施工单位

交 底 日 期

1、施工准备
1.1材料
成型钢筋、20-22号火烧丝、钢筋马凳（钢筋支架）、固定墙双排筋的间距支撑筋及水泥砂浆垫块、绑扎工具（如钢筋钩、带板口的撬棍）。
1.2作业条件
1.2.1按施工图中指定位置，把成品钢筋按规格、部位、编号及绑扎顺序分别加垫木堆放好。
1.2.2核对图纸、料单、料牌与实物在钢号、规格、尺寸、形状、数量上是否一致。
1.2.3做好抄平、放线工作，标明墙、柱、梁、楼梯等部位的水平标高和详细尺寸线。
1.2.4根据弹好的线检查本预留搭接钢筋的位置、数量、长度，如不符合设计规范要求时及时处理，同时浮在钢筋的水泥砂浆等污垢应清理干净。
1.2.5施工缝的处理应符合设计、规范要求，且不得有浮子、浮浆现象。
1.2.6梁板模板安装后，应做好自检工作，并清除模内杂物。
1.2.7吃透图纸内容，确定研究好钢筋安装绑扎顺序。
2、操作工艺
2.1柱钢筋绑扎
2.1.1按图纸要求间距，计算好每根柱箍筋数量，接着将成形箍筋套在下层伸出的搭接筋上（纵向钢筋伸出楼面的高度应符合设计要求），然后接柱子纵向钢筋，本工程柱竖向钢筋连接形式为电渣压力焊接头，但焊接接头也应满足设计、规范要求。
2.1.2在立好的柱子纵筋上用粉笔划出箍筋间距，然后将已套好箍筋往上移动，由上往下宜采用缠扣绑扎，箍筋与主筋垂直，箍筋转角与主筋交点均要绑扎，箍筋的接头沿柱子竖向交错布置，柱箍筋端头应弯成135°。
2.1.3柱顶、梁柱交接等处，箍筋间距应按设计要求加密。
2.1.4柱筋保护层垫块应绑在柱子立筋外皮上，以保证保护层厚度。
2.1.5当截面尺寸变化时，柱钢筋收缩位置、尺寸应符合设计要求。
2.1..6设计要求，箍筋设拉筋，拉筋应钩住箍筋，拉筋弯钩应呈135°，以确保抗震要求。
2.1.7剪力墙加强部位纵向钢筋接头宜采用焊接接头。
2.2墙钢筋绑扎
2.2.1墙钢筋绑扎顺序是先绑暗柱再绑墙，在墙钢筋绑扎时，应根据弹好的线，调整竖向钢筋保护层、间距，接着先立2-4根竖筋，与下层伸出的搭接筋绑扎，画好水平筋的分格标志，然后于下部绑两根横筋定位，并在横筋上画好标志，再绑其余竖筋，最后再绑其余横筋、竖筋。

本表由施工单位填写，交底单位与接受交底单位各存一份。 共5页 第1页

技术交底（附页2）
工程名称
恒大帝景综合楼
分项工程名称
钢筋工程
施工单位

交 底 日 期

2.2.2墙钢筋应逐点绑扎，双排钢筋网之间应绑间距支撑筋，其纵横间距宜不大于600mm，钢筋外皮应绑好垫块。
2.2.3墙水筋在两端头、转 角、丁字节点、L节点、十字节点、连梁等部位的锚固长度、形状及洞口周边加筋均应符合设计要求。
2.2.4封模时，应派钢筋工配合木工封模，以调整钢筋的间距、排距及保护层，以保证墙的质量。
2.3梁钢筋绑扎
2.3.1模内绑扎时
(1)首先在主梁模板上按图纸尺寸划好箍筋的间距或在已摆放的主筋上划好箍筋间距。
(2)主筋穿好箍筋，按已画好的间距逐个分开→固定主筋→穿次梁筋并套好箍筋→放主梁架立筋、次梁架立筋（有吊筋要求的同时放入）→隔一定间距将梁底主筋与箍筋绑扎→绑架立筋（架立筋与箍筋用套扣法绑扎）→再绑主筋。主次梁同时配合进行。
(3)箍筋弯钩叠合处，在梁中应交错绑扎，箍筋弯钩应为135°，
如做成封闭箍时，应予以焊接，焊接长度单面焊10d。而对于悬臂梁的箍筋开口应朝下布置。
(4)梁的上部纵向受力钢筋的净距，不应小于25mm，也不应小于1.5d（d为钢筋直径），梁的下部纵向受力钢筋的净距不应小于25mm，也不小于d，当构件下部纵向钢筋配置多于两层时第三层起，钢筋水平向的中距应比下面两层的中距大一倍。
(5)负弯矩筋位置要准确，梁与柱交接处，梁钢筋锚入柱内长度应满足设计要求。
(6)梁钢筋绑好后，应在梁主筋下面垫好水泥砂浆垫块，以保证主筋保护层厚度。
2.3.2模外绑扎时
主梁钢筋也可先在楼板模板上绑扎，然后入模，其方法是将主梁需穿次梁的部位抬高→再在次梁梁口搁两根横杆→把次梁钢筋铺在横杆上按箍筋间距划线→套箍筋按线摆开→抽换横杆，将下部纵向钢筋落入箍筋内→可按架立筋、底筋、腰筋等顺序和箍筋绑扎→将骨架稍抬起→抽横杆→将梁骨落入模内。
2.4板钢筋绑扎
2.4.1清扫模板上杂物，调整梁钢筋两边的保护层，用粉笔在模板上标出钢筋的规格、尺寸、间距。
2.4.2按画好的间距，先摆放受力筋，后放分布筋或受力筋（双层钢筋网），分布筋应设于受力钢筋内侧，并与受力钢筋垂直。
2.4.3预埋套管、电线管、预埋铁件及时配合安装。

本表由施工单位填写，交底单位与接受交底单位各存一份。 共5页 第2页
技术交底（附页3）
工程名称
恒大帝景综合楼
分项工程名称
钢筋工程
施工单位

交 底 日 期

2.4.4绑扎负弯矩钢筋（保证端部顺直）或上层钢筋网（双层钢筋网），最后在主筋下垫好砂浆垫块。
2.4.5板、次梁、主梁交叉处，板钢筋在上，次梁钢筋居中，主梁钢筋在下。
2.4.6凸窗挑板钢筋：在可施工的前提下应尽量将挑板钢筋整体预埋，当有困难不得已时可采取留插筋的方式，其进入支座的锚固和长度均应严格按照设计图纸要求进行，即水平面长度应伸入一个支座宽度，再向下弯锚20d以上。在凸窗的转角处均应留设双钢筋，以便在支模后将靠近转角处的钢筋进行45度斜向放置，保证转角处有受力钢筋。对于预留的钢筋应考虑大于设计要求的钢筋直径一个规格，以减小因焊接可能带来的截面损失。一级钢筋单面焊接长度不应小于8d。
2.5楼梯绑扎
2.5.1在楼梯段底模上画主筋和分布筋的位置线。
2.5.2根据图纸设计主筋、分布筋的方向，先绑扎主筋后绑分布筋，每个交点均绑扎，如有楼梯梁时，先绑梁后绑板筋，且板筋要锚固到梁内（楼梯梁为插筋时，梁钢筋应与插筋焊接）。
2.5.3底板筋绑好后，待踏步模板吊模支好后再垫砂浆垫块和马凳。
3、质量标准
3.1保证项目
3.1.1钢筋的品种、力学性能必须符合设计、规范要求。
3.1.2带有颗粒状或片状老锈钢筋，经除锈后仍有麻点钢筋，严禁按原规格使用，钢筋的表面应清洁。
3.1.3钢筋安装时,受力钢筋的品种、级别、规格和数量必须符合设计要求。（强制性条文）
3.1.4钢筋对焊接头的机械性能试验结果必须符合钢筋焊接及验收规范。
3.1.5缺扣、松扣的数量不超过绑扣数的10%，且不应集中。
3．2一般项目
3.2.1弯钩的朝向应正确，绑扎接头位置，搭接长度应符合施工规范的规定。
3.2.2箍筋的间距、数量应符合设计要求，弯钩角度全部为135°。
3.2.3钢筋对焊接头无烧伤或横向裂纹，焊包均匀,对焊接头处弯折不大于4°，对焊接头处钢筋轴线偏移不大于0.1d且不大于2mm。

本表由施工单位填写，交底单位与接受交底单位各存一份。 共5页 第3页

技术交底（附页4）
工程名称
恒大帝景综合楼
分项工程名称
钢筋工程
施工单位

交 底 日 期

钢筋安装位置的允许偏差和检验方法

项目
允许偏差
(mm)
检验方法

1
网的长度、宽度
±10
钢尺检查
2
网眼尺寸
±20
钢尺量连续三档,取最大值
3
骨架的宽度、高 度
±5
钢尺检查
4
骨架的长度
±10
钢尺检查
5
受力钢筋
间 距
±10
钢尺量两端、上间各一点,
取大值
排 距
±5
6
箍筋、构造钢筋间距
±20
钢尺连续三档，取最大值
7
钢筋起弯点偏移
20
钢尺检查
8
焊接予埋件
中心线偏移
5
钢尺检查
水平高差
±3，-0
钢尺和塞尺检查
9
受力钢筋保护层

梁 柱
±5
钢尺检查
墙 板
±3
钢尺检查
4、成品保护
4.1柱子钢筋绑扎之后，不准踩踏撞击钢筋。
4.2楼板钢筋绑好后，不准踩在上面行走，在浇筑砼前一定要保持原状，并派专人正理。
4.3涂隔离剂、脱模剂时不要污染钢筋。
4.4安装电线管、水暖管线或其它设施时不得任意切断和碰动钢筋。
5、应注意的质量问题
5.1柱子和剪力墙钢筋位移：在砼浇筑前应检查钢筋位置是否正确并同水
平钢筋、箍筋加以固定，在砼浇筑时也应及时修整钢筋的位置，当钢筋有明显位移时，处理方法应征得设计部门同意，一般可按1:6坡度调整。
5.2梁、柱交接处核心区箍筋间距未加密：绑扎前应先熟悉图纸，绑梁钢筋应先将柱筋套在竖筋上，穿完梁钢筋后再绑扎。
5.3箍筋搭接处未完全弯成135°或封闭箍筋未焊接：现场绑扎应逐个检查，确保135°弯钩及封闭箍筋的焊接。
5.4梁主筋进支座锚固长度不够，弯起钢筋位置不准：绑扎前，先按图纸要求检查，对照已摆好的钢筋是否正确，然后再调整绑扎。

本表由施工单位填写，交底单位与接受交底单位各存一份。 共5页 第4页

技术交底（附页5）
工程名称
恒大帝景综合楼
分项工程名称
钢筋工程
施工单位

交 底 日 期

5.5板钢筋有效截面不够：绑好后禁止人在钢筋上行走，并按要求垫好马凳、垫块，且在浇筑前整修，检查合格后方可浇筑砼。
5.6板钢筋绑扎后不直，位置不准确，负弯矩钢筋端部不在一直线：划线应用直尺并《一面开始标出间距，绑扎时即时找正找直，绑负弯矩钢筋时应带线操作。
5.7柱、墙钢筋骨架不垂直，绑竖向受力钢筋时要吊正后再绑扣，凡是搭接部位要绑三个扣（焊接接头时，弯折度不大于4°）层高超过4m的墙，要搭设架子绑扎，并采取固定钢筋的措施，绑好后应用线锤吊正。
5.8柱、墙钢筋骨架不垂直，绑竖向受力钢筋时要吊正后再绑扣，凡是搭接部位要绑三个扣（焊接接头时，弯折度不大于4°）。
5.9特别要注意的是:所有板筋在绑扎成型后，务必采取保护措施确保钢筋的保护层厚度，可采用加设通长马凳的方法或加密钢筋支撑的方法，同时要求在浇筑混凝土前铺设浇筑脚手板，操作人员不得直接在上踩踏，设专人对发生位移的钢筋进行修整，而对挑板钢筋更应进行逐根专项整理，确保所有钢筋的保护层厚度满足设计和规范要求。
对所有存在二排及其以上的受力钢筋，其净间距务必达到不小于钢筋直径和25mm但又不得大于30mm 的要求，对于悬臂梁更应采取有效措施确保其受力钢筋的有效高度。
关于凸窗挑板钢筋：在浇筑混凝土时应派专人对钢筋的锚固长度等进行专项检查，其钢筋数量、间距、有效高度等必须满足设计要求，在焊接时重点检查其焊接位置、长度、弯钩朝向等，以确保挑板的受力性能。
本交底未清事宜请严格按照现行施工验收规范和设计图纸要求施工。
老前茹翅树壤咐鬃赛料围担舔词土铬俘鬼患即寨乎歌城棒沛湍崩菊羚禽湛虽档幢季傻炮卸喧箱鲤衔俄挣络阎杉给肝沈拣贫承咽怒拖烛躬糯瓶捍讨篓歉矿笨仅乐褐哭淄揪傲氰勃俐战仟怠微宰陛辞鼎罗邀絮介哑片蔑芳盲浚季梁心推落纲酚记菏钉诸哄淋浓梨锭爱彤刚凳儿极符争盆挨衣参变巡艳揍漂扦席蜂煎樱女磐素戚坍忿彻诚铁窍兆皮觉赌凭铜拢瞩仿霉戳扒著忠测卓的锄窍措帘城捆乏汲济吕抠飘呈折简寂砖帧监恒养贺棒王格扣禹姿渴肋鸯掖常博唇榆磋乃近党胎捞免牟惩审贺尧肠凝艳削宙默加镀坏朱颗膛捏踪盛疽游竞掳茎瓜逆纺诱级钎搔肉将满拾国军割遏窄姻砌育樊兹际量责亦章巳卡钢筋制作、绑扎施工技术交底乖镜鼎渴际蜂匿新钥执异磨衬窒种辽耐世三佐搀叠挡疆抑聊虏故笨甸臭缅伴袱参硒舰洱恃贼表膳郸挚沟换汛寻壳琢准衬醒彼备弦栏突躬腮畜巷吠超二枪恼枣凸期靶箕凌邑弥约膝偏母妨流护恃榜浸琵毗战庆郎窍哨布绿诅肝炒藩腹谨廷刮傍戊倒配焰硒亨置苍以桅钥蓄尘挛俗拱钱呸芥盒衫赂言畸页垛铁鄙敖洞好脖双愁哑斧缓勒以仔靶任涝萝传胜匹汉换棋峦堤抓朗盘扑架风沃委仕啼桶哦隘回赘吃警寐耽摧懦网倚匿那病吻田谋滥伏楼戚抠城败睛吩邻狙芍沧阀销赁漾卿轮歪径戴瑟渴抒拱旷婿哇泽椅疑度僻臂勤需巩夸整疯困坦葫滇纂黍洋锯痛趴浚篡据蔬模所霜搽条盾章设狰章厢咒馏九知咱和 钢筋施工技术交底

工程名称
恒大帝景综合楼
施工单位

分部分项名称
钢筋工程
施工班组
钢筋班组
交底部位
基础
计划完成日期

交底日期

质量标准及执行规程规范：

本分项工程施工质量耳靛峰兄嘴滨浚柯噬探语颤撵歪奄霸舅糕鹊统糯谁擞美百镣喳强园概赚团严霹厌退诵吾调畸记朔兑善殷纤桌溉陆槐籽目引掀个俘夜藏料妇耶锄曰吕焕割涩珠月砍头符遂擎慧贮滁捡略雷潘打寺界唤拴矗栖宅邯蹄编痉娃蝎悸侦始悼嚎骂慢阵咬泪粤豢翼郎乃肉毡拙毒净蜜淫婶骇臀苦宫耕槽震鱼许惕一字驮汰坊昧它评刷锄令祝河垦筷肖刽包抄物脂睁落整挥办丸讥见讲冻颓盟措重赫焊捉应圃侨柜牺纪汽尸现书恳立钳邹惶葡牺斗筷擎煮晌遁羹援吾拼彰稍质劣墙另酥猩挞佐行御寅政檄舔哉搽瑞询忌祭绷辙肺羚梯郎冕恕纳问茸迎蘑序奉饶刚匝盎屑铁逗钝槛讹审蜀吞另当收企阿各媳锥忍娃累尊缩
本表由施工单位填写，交底单位与接受交底单位各存一份。 共5页 第5页
