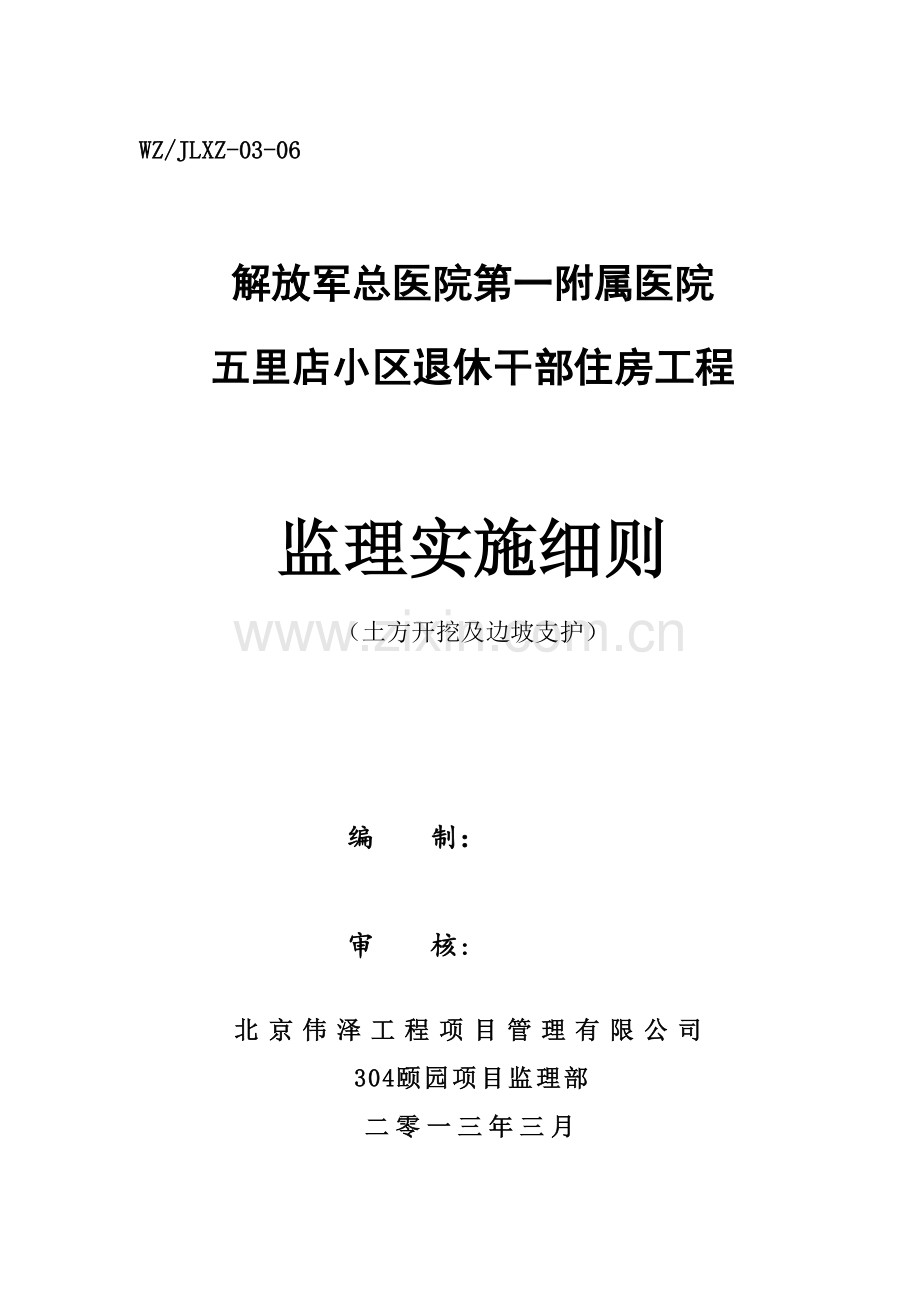

WZ/JLXZ-03-06

解放军总医院第一附属医院
五里店小区退休干部住房工程

监理实施细则
（土方开挖及边坡支护）

编 制：

审 核：

北京伟泽工程项目管理有限公司
304颐园项目监理部
二零一三年三月

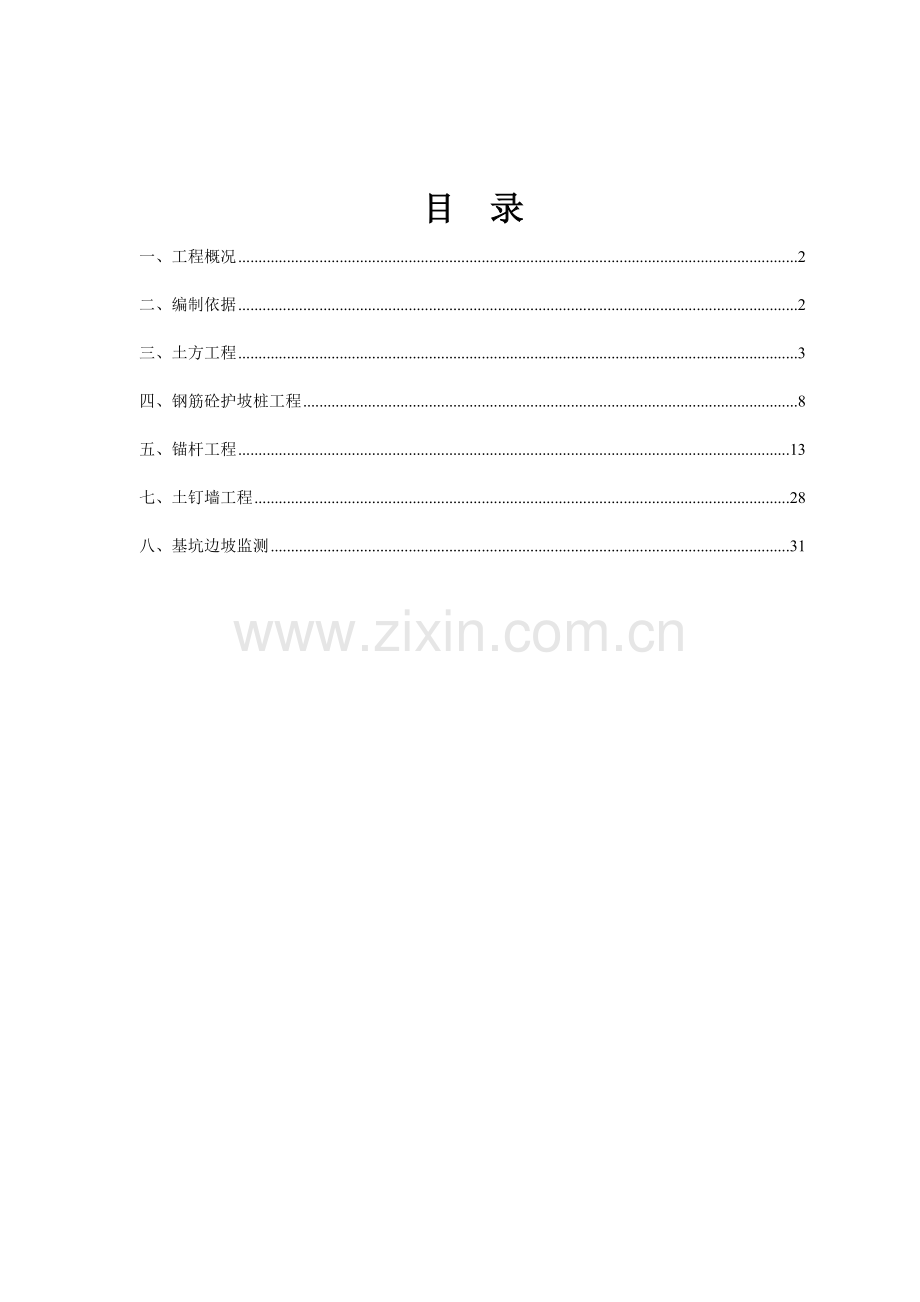

目 录
一、工程概况 2
二、编制依据 2
三、土方工程 3
四、钢筋砼护坡桩工程 8
五、锚杆工程 13
七、土钉墙工程 28
八、基坑边坡监测 31

一、工程概况
序号
项目
内容
1.
工程名称
解放军总医院第一附属医院五里店小区退休干部住房工程
2.
施工功能
地下一至三层为库房兼楼栋设备用房，地上为住宅
3.
工程建设规模
总建筑面积176113㎡，其中地下59773㎡，地上116339㎡
4.
工程地址
北京市丰台区五里店，地块南至丰台西路，东临五里店住宅小区，北侧及西侧为北京中外运陆运公司
5.
建设单位
解放军总医院第一附属医院
6.
设计单位
北京房地中天建筑设计研究院
7.
勘察单位
北京市地质工程勘察院
8.
质量监督单位
中国人民解放军总后质量监督站
9.
施工单位
北京城建北方建设有限责任公司
10.
工期要求
要求工期不长于650日历天；
2013年3月18日开工，2014年12月27日竣工
11.
质量要求
北京市结构“长城杯”金奖，军队建筑优质工程二等奖；力争军队建筑优质工程一等奖
12.
建筑分类
一类高层建筑
13.
建筑耐火等级
一级
14.
抗震设防烈度
8度
15.
建筑结构形式
钢筋混凝土剪力墙结构
16.
使用年限
合理使用年限为50年
二、编制依据
1、 岩土工程勘察规范 GB50021-2009
2、 建筑地基基础设计规范 GB50007-2011
3、 建筑基坑支护技术规程 JGJ120-2012
4、 建筑基坑支护技术规程 DB11/489-2007
5、 建筑桩基技术规范 JGJ94-2008
6、 北京地区大直径灌注桩技术规程 DBJ01-502-99
7、 建筑基坑工程监测技术规范 GB50497-2009
8、 建筑地基基础工程施工质量验收规范 GB50202-2002
9、 建筑工程施工质量验收统一标准 GB50300-2001
10、 混凝土结构设计规范 GB50010-2010
11、 混凝土结构工程施工质量验收规范 GB50204-2002(2011年修改部分内容)
12、 工程测量规范 GB50026-2007
13、 钢筋焊接及验收规程 JGJ18-2012
14、 建筑施工测量技术规程 DB11/T446-2007
15、 建筑工程资料管理规程 DB11/T695-2009
16、 危险性较大的分部分项工程安全管理办法 建质【2009】87号
17、 建设工程施工现场供用电安全规范 GB50194-2002
18、 建筑施工高处作业安全技术规范 JGJ80-91
19、 建筑施工安全检查标准 JGJ59-2011
20、 建筑机械使用安全技术规程 JGJ33-2012
21、 施工现场临时用电安全技术规程 JGJ46-2005
22、 建筑工程施工现场安全防护、场容卫生、环境保护及保卫消防 DBJ01-83-2003
23、 本工程详细勘察报告
24、 本工程土方基坑支护设计文件
25、 本工程基坑支护工程专家论证施工方案
三、土方工程
（一）本工程土方工程特点
1、本工程基础埋深为14米，局部最深达14.97米。
2、场地狭小，边坡支护上部采用土钉墙，下部采用护坡桩，桩顶设置连梁，加预应力描杆。
3、根据地勘报告勘测地下水位较低，在基础埋深以下，可不降水。
（二）土方工程预控内容
1、研究工程地质勘察报告，熟悉图纸，了解现场地形，地下管道、管线埋设情况。
2、了解地下水位标高并与本工程基础埋深进行比较，确定地下水位对本工程地基基础是否有影响。
3、审核施工单位报审的专项施工方案，并在施工中监督其按方案施工。
4、督促施工单位复核测绘院提供的水准点，红线桩及建筑物角桩。
5、查验施工单位定位测量结果及平面控制桩布置情况。
6、督促施工单位做好施工区域内临时排水系统并注意应尽量与永久性排水设施相配合。
（三） 要求施工单位复核地下管线情况并加以保护。
（三）土方开挖监理的工作流程：
1、分包单位资质的审查基本程序：
选择分包单位
承包单位填《分包单位资质报审表》

监理工程师审查签认审查意见

承包单位与分包单位签定施工合同

分包单位进场施工

2、监理工作的程序：
明确监理的工作任务、目标
审查施工单位所报的施工组织设计或基坑支工程专项施工方案

跟踪检查现场支护工程施工过程

分析施工结果判断是否正常

分析原因、采取措施为下步施工提供建议

继续施工
按采取的措施施工

（四）监理工作的控制要点、目标值：
土方工程施工的监理工作是监理人员审核土方工程施工专项方案开始到土方工程竣工为止，完成整个土方工程的施工过程。
监理工程师主要通过巡视、跟踪检查，指令等手段对土方施工的过程予以控制。
1、监理工作的控制要点：
（1）审查施工单位编制的施工组织设计或基坑支工程专项施工方案。施工组织设计（专项施工方案）的制定应根据工程的实际环境要求来确定，根据工程的概况来制定具体的施工方法。
（2）土方工程实施前应核实水准点以及建筑物的坐标点。
（3）根据作业条件以及环境条件制定相应的作业方案。
1）合理确定开挖边坡的控制坡度，边坡支护措施，弃土堆放和运输措施。
2）合理的选择土方开挖的机械、机械运行路线、每步开挖的深度和边坡支护交叉施工流水路径。
（4）场地排水。施工前应作好施工区域内临时排水系统的临时规划，并注意与大市政排水系统的相适应。
（5）降水与地下水。根据北京市地质工程勘察院提供的勘察报告制定合理的排水方案，以确保边坡的稳定。
（6）土方的开挖顺序、方法必须与设计工况相一致，并严格遵循“开槽支撑、先撑后挖、分层开挖、严禁超挖”的原则。
（7）基坑土方工程的验收必须确保支护结构的安全和周围环境安全为前提，当设计有指标时以设计要求为依据，无设计指标要求时应按下列数据执行：
1）、围护结构墙顶位移监控值：3mm
2）、围护结构墙体最大位移值：5mm
3）、地面最大沉降监控值：3mm
2、土方开挖的目标值：
1）、主控项目：
开挖的标高、长度、宽度、边坡要符合设计要求。
基坑的土质必须符合实际要求并严禁扰动。
2）、一般项目：要控制好开挖表面的平整度及基底土性。
3）、允许偏差：
（1）、主控项目：
基底标高：-50mm
长度、宽度：+200 -50 （由设计中心线向两边）
边坡：符合设计要求
（2）、一般项目：
表面平整度：20mm
基底土性 ：符合设计要求
3、在开挖过程中还应注意以下事项：
（1）、挖运土方应注意保护定位桩、轴线桩、标准水准点，并定期复核定位桩和水准是否完好。
（2）、土方开挖时应防止临近建筑物、构筑物、道路、管线是否发生下沉和变形，同时还要作好对沉降和边坡位移的观测。
（3）、施工过程中若发现未探明的地下异物，应妥善保护，并向当地主管部门上报，经处理后方可继续施工。
（4）、挖土时应对边坡支护作好保护，以防碰撞损坏。
（5）、在对开挖深度的控制中应严禁超挖，破坏原土层，出现意外的超挖时在对超控部分处理前就征得设计部门的同意。
（6）、基底保护：开挖后尽量减少对基底的扰动。若开挖后不能及时的进行后继工程的施工应留至少不小于30cm厚的预留土层。
（7）、合理安排施工顺序，严格按方案规定的施工顺序进行土方开挖。开挖过程中宜从低处开挖，分层分段依次进行，形成一定的坡度，以利于排水。
（8）、在开挖过程中应注意开挖机械的下沉，开挖前必须了解地下水位情况，同时要有足够的预防底部土隆起和流砂的应对措施。

四、钢筋砼护坡桩工程
（一）、专业工程特点：
1、施工适应性强，对各种地层台粘性土、砂性土、碎卵石和岩石都可以进行施工，且不受地下水位高低的限制。
2、噪音小，无振动，对临边作业建筑 物及地下管线没有影响。
3、施工工序多，某一工序控制不好就可能影响成桩质量。
（二）、质量监控的要点及目标值
1、桩位监控，查验施工单位所定桩位是否符合设计要求及方案要求。
2、要求施工单位根据地下水情况及土质情况选择护坡桩成孔方法。
3、施工过程中，孔位垂直度、孔深、孔底虚土厚度、检查孔深。
4、打桩顺序是否按方案和有关规定施工。
5、钢筋笼吊装入孔时防止永久性变形。
6、钢筋原材进场验收及钢筋笼制作隐蔽验收。
7、查验砼强度及配合比是否符合方案要求。
8、督促施工单位提供搅拌站所用砂石料在相关部门备案的书面材料。
9、随时抽查砼坍落度、不符合要求禁止使用。
10、控制桩顶标高及桩头外留的主筋插铁保护措施，不得任意弯折。
11、检查验收桩头预留筋及清理桩头。
12、帽梁钢筋隐检及模板支设验收。

（三）、钢筋砼护坡桩监理工作控制目标值
项次
项 目
允 许 偏 差（mm）
检验方法
主
控
项
目
1
钢筋主筋间距
±10
钢尺量检查
2
钢筋笼长度
±100
钢尺量检查
3
桩位
垂直天桩中心线连线的方向
≯d/6≤100
拉线和尺量检查
4
孔深
+300
重锤式测钻杆

一

般

项

目
5
钢筋笼箍筋间距
±20
钢尺量检查
6
钢筋笼直径
±10
钢尺量检查
7
桩径
-20
井径仪或钢尺
8
垂直度
<1%
测钻杆
9
桩底虚土厚度
≤100
重锤测量
10
钢筋笼安装深度
±100
钢尺量检查
11
砼坍落度
干法灌注
70--100
坍落度
不下灌注
160—220
12
砼充盈系数
>1
检查实际灌注量
13
桩顶标高
±30,-50
水准仪

（四）、钢筋砼护坡桩监理工作流程
钢筋原材进场

放线定桩位
重新复核

验线
不合格

进场检验
取样复试

检查孔径孔深，垂直度及成孔记录

清理，剔凿桩头
合格
孔底灌注砼

帽梁钢筋绑扎

钢筋笼制作

下置钢筋笼

验收合格

隐蔽验收（焊接试件复试合格后）

护坡桩砼浇注

支模板

检查施工单位砼浇注记录及桩顶标高
验收合格
帽梁砼浇筑

锚杆施工

（五）、监理工序控制要点
1、 桩定位放线及场地平整控制要点
(1)根据建设单位提供的基准点，监理工程师对施工单位的定线测量进行监督、复测；
(2)按设计图纸的要求，检查施工单位测量定位的桩轴线及桩位，并实地查对；
(3)护坡桩开挖前检查场地平整情况，包括桩位处的施工场地、运输道路及混凝土搅拌、钢筋加工场地等，为护坡桩施工提供足够的施工操作面。
2、 锁口梁及护坡桩护壁控制要点
(1)检查护坡桩锁口梁的保护措施，以防孔口变形，并要求在锁口梁上设置保护栏；
(2)护壁混凝土的强度必须满足设计要求。监理工程师应对桩孔内混凝土护壁厚度、分段高度及钢筋的直径、数量、间距等进行检查验收，合格后及时支模浇筑混凝土。由于拆除模板的速度较快，因此混凝土中应加早强剂，加快施工进度。
3、桩孔开挖控制要点
（1） 护坡桩应按设计要求间隔跳挖施工；
（2） 桩孔采用人工开挖，监理人员在桩孔开挖前检查物料提升架的安全自动装置，在确保各项安全措施达到要求后，方可进行开挖；
（3） 在开挖过程中，现场施工技术及监理人员随时观察岩土变化，做好记录。
（4） 开挖中若遇大块漂石或入岩嵌固段需爆破开挖时，要审查施工单位编制的专项施工方案，报有关部门批准后方可开始爆破作业，爆破施工人员应持证上岗。
4、需经常检查桩孔断面尺寸，当断面不够或垂直度不符合要求时，应要求及时整改。
5、钢筋笼制作安装控制要点
（1） 钢筋笼现场加工制作过程中，现场监理人员应按图纸设计要求检查钢筋的规格、数量及加工的尺寸，满足设计要求后，方可进行安装；
（2） 钢筋笼在安装过程中，现场监理人员对钢筋笼的长度，钢筋的直径、数量、间距、钢筋接头位置、接头百分率进行检查，对钢筋接头的连接方式进行见证取样试验，并检查钢筋笼的保护层是否满足设计要求，合格后方可进行下道工序。注意，桩上下滑面2米范围内不宜有钢筋接头。
6、混凝土浇筑控制要点
（1） 护坡桩混凝土浇筑前，现场监理人员应检查混凝土配合比，商品混凝土、输送、浇筑、振捣是否符合要求，商品混凝土的进场情况是否满足混凝土浇筑的连续性；
（2） 混凝土浇筑前应检查桩孔底部的积水，并要求施工单位采取排水措施，控制混凝土浇筑过程中容易出现的涌水现象，避免造成混凝土离析；
（3） 由于护坡桩较深，浇筑时要求施工单位采用串筒等浇筑措施。检查串筒距浇筑面的高度(应不大于2m)，每层连续浇筑厚度不超过0.7m时应振捣密实；
（六） 护坡桩开挖安全生产注意事项
1、 施工监测应与施工同步进行，并制定应急救援预案。
2、 桩孔口必须设置围栏，暂停施工时，应妥善遮盖孔口，并设立明显警示标志。
3、 桩孔内上下爬梯安装牢固、吊挂稳定，同时配备软梯和安全绳，作业人员上下不得使用卷扬机和吊斗等升降设施。
4、 从孔内出土的机具设备应安全可靠，起吊重物时，应有联系信号，统一指挥，升降设备应由专人操作。
5、 桩孔内工作人员必须穿戴好劳动安全保护用品。
6、 经常检查孔内有害气体浓度，应使用机械通风措施向作业面送风，送风要求每秒不少于25L。作业人员下井前，向作业面送风时间应大于10min。
7、 桩孔内照明必须采用36V以下的安全电压，进入井内的电气设备必须接零接地，并装设漏电保护装置。
8、 孔内爆破作业应经过公安部门审批的专项施工方案，爆破操作人员应持证上岗。爆破作业后，必须向井内送风，待炮烟粉尘全部排除后，方能下井作业。
9、 检查施工方的质量自检报告。
五、锚杆工程
1 概述
深基坑施工过程中，边坡土体发生应力变化及位移，为了保持边坡的稳定，平衡边坡的侧向土压力，通常采用护坡桩+锚杆的支护结构体系。
锚杆技术是将拉杆置入地层中，经过灌浆、预应力等工艺后，成为能承受拉力的一种施工技术，与护坡桩一起组合成锚杆桩支护依体系，是目前北京地区高层建筑深基坑施工中常用的、行之有效而且经济、合理、安全的一种支护型式。见图-1锚杆结构示意图
锚固技术（Anchoring）在我国工程中应用已有50余年的历史。五十年代前，锚固技术只是作为施工过程的临时措施，为临时的螺旋地锚杆及采矿工业中的临时木锚杆或钢锚杆。五十年代中期，国外在隧道工程中开始广泛采用小型永久性的灌浆锚杆和喷射混凝土等代替以往的隧道衬砌结构。六十年代以来，锚杆技术得到了迅速发展，不仅在临时性结构物基础开挖中使用，在修建永久性的结构物中获得较为广泛的应用，如公路、铁路工程中，应用较多的柱板结构的锚杆挡墙；用于大型船坞底板、大型地下室底板的工程中用锚杆承受地下水的浮力；用于抗倾覆、抗滑移的锚杆在水利工程中应用较广；以及用于电线塔、悬索桥、地基预应力、地基桩基荷载试验、高压输变电塔、电视塔、海洋石油平台等，著名的德国慕尼黑奥林匹克体育馆帐篷式屋顶也是采用锚杆基础；从七十年代开始，建筑工程中已大量应用锚杆技术替代传统的由基坑内支撑法，取得了明显的经济技术效益。
2 灌浆锚杆的工作机理
灌浆锚杆是指用水泥砂浆将一组钢绞线锚固在基坑侧壁土层的钻孔中，并承受拉力的柱状锚体。它的中心受拉部分是钢绞线，钢绞线所承受的拉力首先通过钢绞线周边的砂浆凝固体的握固力传递到水泥砂浆的凝固体中，然后再通过锚固段周边地层的摩阻力传递到锚固区的稳定地层中，在实际锚固工程中，以摩擦型的水泥砂浆锚杆占绝大多数。
灌浆锚杆的钻孔方向一般是沿水平方向下倾斜10～45°，施工时钻孔的深度须超过基坑边坡的主动土压力区或已有的滑动面，并须在稳定的地层中达到有足够的有效锚固长度。锚杆末端锚入土体内的有效锚固段所能承受的最大拉力称为锚固段的极限抗拔力。资料表明，锚杆孔壁周边的抗剪强度因地层土质不同，埋深不同以及灌浆方法、灌浆材料不同因而有很大的变化和差异。对于锚杆抗拔的作用原理可以从其受力状态进行分析，如果将锚固段的砂浆作为自由体，如图-2所示，当锚固段受力时，拉力(T)首先通过钢绞线周边的砂浆握固力（μ）传递到砂浆中，然后再通过锚固段钻孔周边地层摩阻力（τ）传递到锚固的地层中，因此钢绞线拉杆如受到拉力的作用，除了钢绞线本身需要有足够的截面积承受拉力，即Ti=ρiA(ρi为钢绞线单位截面上的应力)，见图-2灌浆锚杆锚固段受力状态图。
锚杆的抗拔作用还必须同时满足以下三个条件：
1）锚固段砂浆对于钢绞束的握固力需能承受极限拉力；
2）锚固段地层对于砂浆的摩擦力需能承受的极限拉力；
3）锚固土体在上述作用的条件下，仍能保持边坡的整体稳定性。

3 锚杆施工的工作流程
进场材料验收

要求施工单位退场
不合格
根据进场数量进行抽样复试
合格
测量放线，锚索制作验收

重新调整
合格 不合格

下锚索，注浆
条件允许
上腰梁、锚具

旁站张拉过程

4 锚杆施工质量预控内容
4.1 锚杆施工中可能出现的问题
1）材料质量不合格；
2）钻机、注浆泵、千斤顶等设备选择不当影响锚固质量；
3）施工单位不按设计要求施工，锚杆参数达不到设计要求影响锚固效果；
4）各工序之间衔接不好，造成质量事故；
5）气候、气象、场区环境因素影响施工质量。
4.2 质量预控措施
1）择优选定施工单位，监理工程师应对锚杆施工单位的资质及业绩进行审核。
2）对锚杆所需材料实行双控，即出厂合格证，现场复试与见证取样；
3）监理工程师审查承建商（施工单位）锚杆施工设备，对不符合现场实际要求又无法保证施工质量的设备严禁进入工地施工；
4）监理部组织专人巡视验收，关键工序进行监理，督促施工单位严格按设计要求施工，并对工序质量及时检查，做好旁站记录；
5）对锚杆长度、锚杆灌浆长度、锚杆倾角、注浆压力、注浆时间和锚杆预应力等重要参数严加控制，保证达到设计要求；
6）参与和审查现场确定浆液配合比和注浆压力的试验工作，根据现场土质情况确定合适的浆液配合比和注浆压力；
7）认真研究气象预报资料，对不利的气象、气候条件及场地环境条件作好防范措施。
5 锚杆施工准备监理内容
5.1 人的控制
1）参加业主的招标工作，帮助业主择优选定锚杆施工队伍；
2）审核施工单位的施工许可证、资质等级证书、特殊工种的资质证书；
3）审核锚杆施工中技术、管理人员的资质证书；
4）督促并审核施工单位制订和完善锚杆施工中的各类规章、制度。
5.2 材料的质量控制
1）审查所有进场材料的出厂合格证和材质单；
2）对所有材料进行复试及见证试验；
3）检验项目：
（1）预应力混凝土用钢绞线GB/T5224-2003
必试项目：整根钢绞线的最大负荷、屈服负荷、伸长率、松弛率、尺寸测量。
预应力用钢绞线应成批验收，每一批由同一牌号、同一规格、同一生产工艺制度的钢绞线组成，每批重量不大于60吨。
从每批钢绞线中任取三盘，从每盘所造的钢绞线端部正常部位截取一段进行表面质量、直径偏差、捻距和力学性能试验。如每批少于3盘，则应逐盘进行上述检验。屈服和松弛试验每季度抽验一次，每次不少于一根。
（2）水泥：对同一水泥厂生产同期出厂的同品种、同强度等级，同一出厂编号的袋装水泥为同一验收批，但同一验收批的总量不得超过200吨。随机从不少于20袋中各取等量水泥，经砼搅拌均匀后再从中取不少于12公斤作为试样。
5.3 锚杆施工设备的监理控制内容
1）锚杆施工设备的选择
监理工程师根据施工场地的实际情况，要求并审查施工单位选择施工设备，锚杆施工机械主要为：钻孔机械、注浆设备和张拉设备三种；
2）钻孔机械根据现场土层的软硬程度而定，一般情况下坚硬粘土和不易塌孔的土层宜选用地质钻机、螺旋钻机和土层锚杆专用钻机；饱和粘土和易塌孔的地层宜选用带套管的锚杆专用钻机；
3）注浆设备根据现场土层的渗透性和浆液性质而定；
4）张拉设备根据锚杆设计预应力值而定，如：YC系列千斤顶，YCQ系列千斤顶，2B4-500电动油泵等。
6 锚杆施工方案的监理控制内容
监理工程师在技术经济两方面对施工方案加以审核，锚杆施工方案一般包括以下内容：
1）锚杆工程概况；
2）设计及锚杆各项技术参数的要求；
3）施工方法介绍；
4）劳动力、材料、设备安排使用计划；
5）施工进度计划；
6）技术安全、质量保证体系；
7）影响锚杆施工质量的其他因素及预防措施。
7 锚杆工程环境因素的监理控制内容
7.1 掌握和熟悉锚杆施工的技术环境：
1）锚杆设计图纸及说明；
2）有关锚杆施工的国家、行业和地区性技术规范；
3）了解场地岩土工程勘察资料；
4）组织图纸会审和设计交底；
5）了解邻近建筑物的基础型式和埋深；
6）了解邻近工程基坑支护型式及相关问题；
7）了解周围道路和地下管线情况；
8）现场定位和高程控制点的验收。
7.2 确定锚杆施工的管理环境：
1）确定质量保证体系；
2）确定质量管理体系。
8 锚杆施工过程质量监理内容
8.1 工序质量的控制
8.1.1 对成孔质量的检查
1）锚杆垂直方向孔距误差不大于100mm，水平方向孔距不大于50mm；
2）孔深不得小于锚杆设计长度，也不宜大于设计长度的1%；
3）钻孔时应用测斜仪控制钻孔方向，钻孔底部的倾斜偏差不得大于锚杆长度的3％；
4）钻孔时不得使孔壁塌陷，不得使土体过分扰动，对易塌孔的土体可跟套管钻进；钻孔直径应满足设计要求；
5）锚固长度区段内应进行清孔，除去孔壁和孔底的沉渣或残土；
6）施工中若发现地下水从钻孔中溢出，应及时采取堵水措施；
7）认真查验施工单位的成孔记录。
8.1.2 对拉杆组装的质量检查
1）组装前钢绞线应平直，并无油迹、锈斑；
2）拉杆为多束钢绞线组成时，应将其安装成一束；
3）对中支架的位置，应满足设计对钢绞束孔内居中的要求；
4）止装装置的位置应满足锚杆自由段和锚固段长度的要求。
8.1.3 拉杆安放的质量检查
1）钻孔完成后立即安放杆体，安放时应防止杆体扭压、弯曲、注浆管宜随锚杆一同放入钻孔内，杆体角度与钻孔角度一致；
2）杆体插入孔内深度不宜小于锚杆长度的95%，杆体安放后不随意敲击，不悬挂重物；
3）杆体安放时轻拿轻放，以免坍孔，必要时在杆体尾部放置圆形锚靴；
4）如锚杆为永久性锚杆时，应对其做防锈处理。常用方法是锚固段采用水泥砂浆保护，保护层厚度不得小于4mm；非锚固段除涂刷防锈漆外还应用被热沥青浸透的玻璃纤维布包扎两层，并特别注意锚杆孔口及接缝处的防锈质量。
8.1.4 锚杆注浆的质量检查
1）注浆配合比和注浆压力根据设计要求现场试验确定；
2）注浆体配制时计量应准确无误，注浆体不宜用人工搅拌，机械搅拌时间不少于2min；
3）外加剂的送入在搅拌时间过半后进行；
4）注浆管随锚杆杆体一同放入钻孔，距孔底预留50～100mm空隙；
5）注浆管随养护浆体的灌入，逐步拔至孔口，但注浆管管口必须低于浆液面，保证孔内水和空气挤出孔外，使注浆体连续密实；
6）孔口溢出浆液或排气管停止排气时，才可停止注浆；
7）锚杆需两次注浆时，选用纯浓浆（水灰比0.45～0.50），注浆压力一般不低于2.5Mpa,且宜在一次注浆形成的水泥柱体强度达到5.0Mpa后进行；
8）在浆液硬化前，锚杆不得承受任何外力；
9）认真查验施工单位的注浆记录。
8.1.5 对张拉和缩定的质量检查
1）张拉前对张拉设备认真标定；监理要检查标定记录；
2）锚杆张拉按一定程序进行，张拉顺序应考虑邻近锚杆的相互影响；
3）锚杆的锁定，应采用符合设计要求的锚具；
4）初期拉紧力按设计要求施加；
5）锚杆锁定后，对于应力损失过大的锚杆进行补偿张拉；
6）认真查验施工单位的张拉与锁定记录。
8.2 质量控制点的设置
锚杆工程施工阶段，监理工程师通过设置质量控制点控制整个工程。锚杆工程质量控制点按如下要求设置：
1）控制材料质量；
2）控制锚杆施工设备的选择；
3）重要设计参数的控制
锚杆工程中，锚杆长度、锚杆倾角、注浆压力、浆液配合比和锁紧力是影响锚固效果的重要设计参数，施工中监理工程师应严格控制施工单位保证其按设计要求施工。
4）工序质量控制
锚杆工程中，每一道工序的质量都要作为一个质量控制点严格控制，保证整个工程质量。
5）抗拔力试验的控制
为了试验设计所确定的锚杆锚固长度是否足够安全，需在正式施工前进行抗拔力试验。如在试验中发现问题，可对设计及时调整，保证工程质量。作为一个质量控制点，监理工程师应参与整个抗拔试验的全过程，并对试验结果进行审核，保证试验结果的准确性。
9 锚杆试验的一般规定 《JGJ120-2012》
依据《建筑基坑支护技术规程》
1）锚杆锚固段浆体强度达到15Mpa或达到设计强度等级的75%时可进行锚杆试验；
2）加载装置（千斤顶、油泵）的额定压力必须大于试验压力，且试验前应进行标定；
3）加荷反力装置的承载力和刚度应满足最大试验荷载要求；
4）计量仪表（测定计、位移计等）应满足测试要求的精度；
5）锚杆试验数量不应小于3根，且试验锚杆材料尺寸及施工工艺应与工程锚杆相同；
6）验收试验锚杆的数量应取锚杆总数的5%，且不得少于3根。
9.1 锚杆试验
详见《建筑边坡工程技术规范》GB50330-2002附录C和《建筑基坑支护技术规程》JGJ120-2012

9.2锚杆施工监理工作控制目标值
项次
项目
检查项目
允许偏差或允许值
检查方法
单位
数值
主控项目
1
锚杆土钉长度
mm
±30
用钢尺量
2
锚杆锁定力
设计要求
现场实测

一般项目
1
锚杆或土钉位置
mm
±100
用钢尺量
2
钻倾斜度
º
±1
测钻机倾角
3
浆体强度
设计要求
试样送检
4
注浆量
大于理论计算浆量

检查计量数据
5
土钉墙面厚度
mm
±10
用钢尺量
10 锚杆施工验收
锚杆施工验收程序，见下图
督促施工单位预验
不
符
合
审查施工单位提交的验收申请报告
根据报告作现场初验、提出存在问题
组织业主、设计、施工单位参加正式验收
确定交接日期

10.1 施工验收前的准备工作
10.1.1 施工验收资料的准备
验收前监理工程师应检查施工单位是否整理好以下资料：
1）图纸会审及设计交底资料；
2）设计变更和技术核定单；
3）材料出厂合格证、材质单、复试报告、见证试验；
4）桩位定位记录；
5）锚杆施工日志记录；
6）竣工图。
10.1.2 施工验收的预验收
监理工程师应对锚杆工程质量进行初步鉴定，对发现的问题及时通知承建商（施工单位）返修、补修。
10.2 施工验收的依据和标准
锚杆工程施工验收的主要依据和标准有：设计文件、施工图纸、设计说明、设备技术说明书、招投标文件、工程合同、设计变更单、技术核定单以及现行的有关施工验收规范。
10.3 锚杆的施工验收
1）督促施工单位预验
监理工程师应督促施工单位对照设计图纸、合同规定和验收标准，对工程进行全面检查。若发现问题，令其尽快组织力量修补、完善，经预验合格后，施工单位可填写施工验收通知单申请正式验收；
2）审查施工单位提交的验收申请报告；
3）根据报告作现场初验
监理工程师审查验收报告后，应由监理人员组成验收小组对锚杆工程进行初验。初验发现的问题应以书面形式通知施工单位，并令其按有关的质量要求进行修补甚至返工。
4）组织验收
在监理工程师初验合格的基础上，便可由监理单位牵头，组织业主、质检部、设计单位、施工单位等参加，在确定的时间进行正式验收。正式验收的一般程序为：
① 参加验收的各方对锚杆实体进行目测检查，同时逐一检查资料；
② 举行现场验收会议，通常按下列程序：
a. 施工单位代表介绍锚杆施工情况、自检情况、出示施工资料；
b. 监理单位代表对施工阶段的监理工作做出总结、发表施工验收意见；
c. 业主对锚杆质量和施工验收资料提出意见，如有异议，对施工单位提出限期处理意见；
d. 暂时休会，由质检部门会同业主及监理单位讨论工程正式验收是否合格；
e. 复会，由监理单位宣布验收结果。
③ 办理锚杆施工验收签证书。
10.4 锚杆工程资料的验收
10.4.1 工程验收资料的审核
监理工程师主要审核验收资料的以下几项内容：
1）材料、设备质量合格证明材料是否如实反映材料、设备质量的实际情况；是否经过擅自涂改、伪造和事后补做；
2）施工单位的现场记录和施工日志是否与监理工程师的监理记录一致；
3）竣工图是否与现场实际情况一致。
10.4.2 工程施工验收资料的签证
监理工程师对施工验收资料审核完毕后，认为符合工程合同、施工图纸和有关规定，且准确完整，便可签证同意工程资料的验收。
11 锚杆施工质量的跟踪监理
锚杆工程的质量对后续工程影响重大，如果桩锚支护体系失稳或位移过大，将存在基坑事故隐患。所以锚杆工程结束后，应对锚杆质量进行使用时期的跟踪监理，以便及时发现问题，采取有效措施防止不良后果产生，监理应督促施工单位加强对支护体系的现场变形位移检测，及时整理数据，实现信息化施工，确保地下工程的正常进行。观测记过应及时报告监理和业主。
六、边坡渗水的控制
（一）、边坡渗水的预防措施
1、了解地质勘察报告，并熟悉地下水控制方面要求及措施。
2、督促施工单位熟悉研究地质勘察报告，并针对此项施工制定专项措施。
3、特别据悉侧地下室外墙与用地红线距离较小，外墙防水需采用外防内帖法施工，防水基层含水率的控制要求施工单位制定措施。
（二）、监理施工过程中控制要点：
监理在施工过程中控制要点：
1、开挖前熟悉图纸及地质勘察报告，掌握上层滞水的准确标高范围。
2、开挖过程中督促施工单位随时向基坑内传递高程点，以掌握开挖深度。
3、挖到上层滞水标高范围时，要求施工单位随时监测边坡渗水情况。一旦出现渗水现象及时处理。
4、引流管施工过程中检查验收安装质量是否符合施工方案要求。
七、土钉墙工程
(一)、质量预控措施
1、督促施工单位制定专项施工方案并报监理审核
2、对进场材料进行验收
2.1、钢筋：施工后提供材质证明、合格证、并按建筑工程资料管理规程要求取样，进行复试，复试合格后报监理验收。
2.2、水泥：水泥进场后，施工单位必须按要求进行取样，监理部所制定的见证计划有要求的还需见证取样，复试合格后附出厂合格证、复试试验报告报监理验收。
2.3、督促施工单位对操作工人进行岗前培训，技术交底。
（二）、土钉墙施工中监理控制要点及目标值：
（1）、土方开挖过程中放坡度是否符合设计要求。
（2）、土钉的钻孔直公径深度、角度是否符合方案要求。
（3）、土钉插入长度是否符合方案要求。
（4）、检查注浆配比、压力及注浆量是否符合方案要求。
（5）、验收钢筋网绑扎是否符合村要求，包括钢筋保护层厚度。
（6）、边坡喷射砼施工时抽查是否符合要求。
（7）、喷射砼厚度检验可采用凿孔法，合格判定条件：全部检查孔处厚度平均值均应大于设计厚度平均值，最小厚度不应小于设计厚度的80%。
（8）、根据试样送检结果验收浆体强度，墙体强度是否符合设计要求
（三）、土钉墙施工监理控制各项目标值
项次
项目
检查项目
允许偏差或允许值
检查方法
单位
数值
主控项目
1
锚杆土钉长度
mm
±30
用钢尺量
2
锚杆锁定力
设计要求
现场实测
一般项目
1
锚杆或土钉位置
mm
±100
用钢尺量
2
钻倾斜度
º
±1
测钻机倾角
3
浆体强度
设计要求
试样
