居住建筑施工图设计（建筑节能）报审表
所属市（区、县）：
建筑气候分区：寒冷地区□ 夏热冬冷地区□ 200 年 月 日
建筑节能技术措施基本情况
建设单位名称

（章）
设计单位名称

工程项目名称

单位工程名称

建筑类型

层数

设计建筑面积（㎡）

特别承诺：本表所提供审查的全部数据、信息均真实反映了本工程的实际情况。如有任何虚假成分，本单位及有关人员愿承担相应的行政和法律责任!
设计项目负责人（签章）
设计单位法定代表人（签章）
设计单位（公章）
本页以下内容及下表中审查结论由审查单位填写

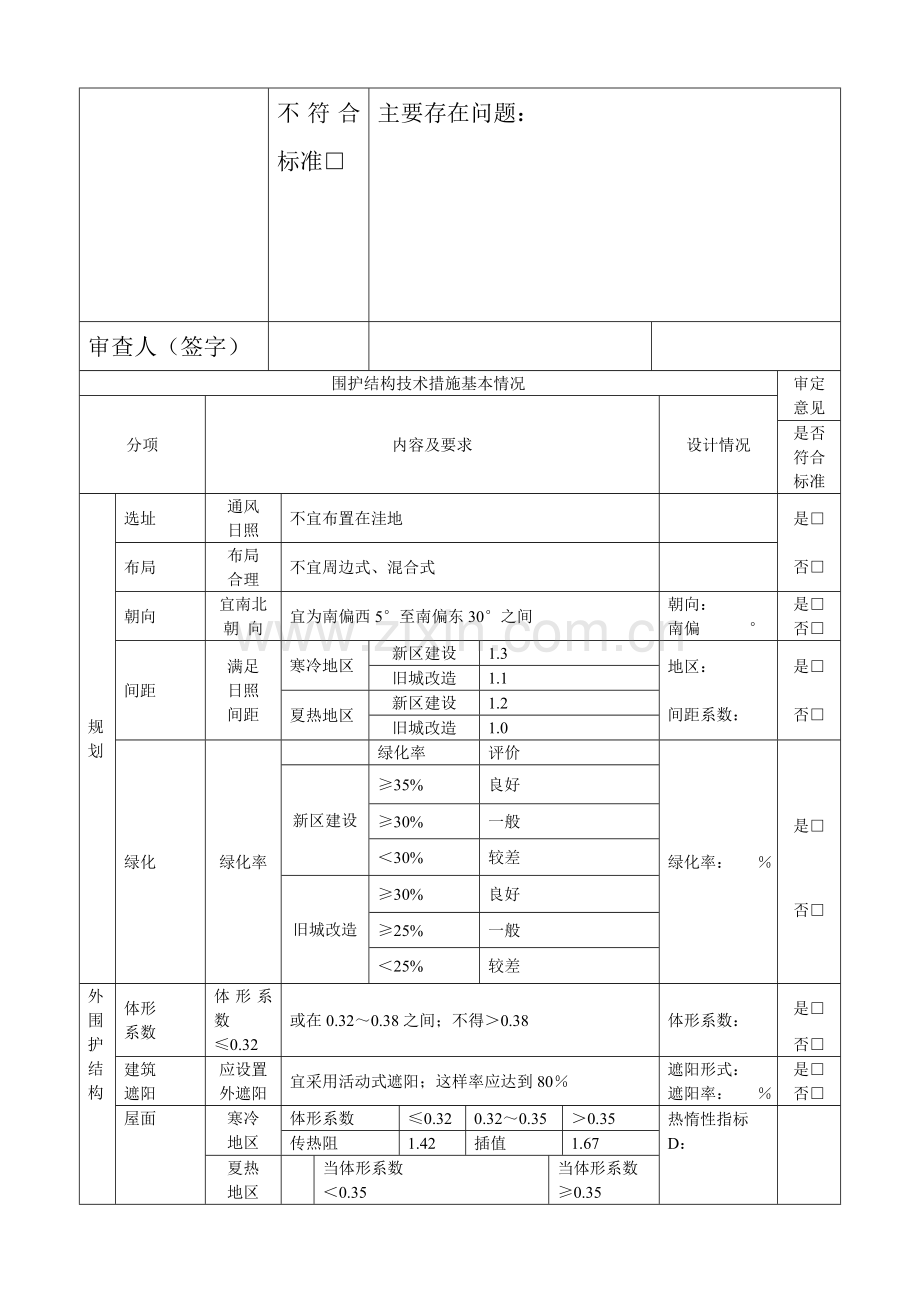

审查结论
审查结论
符合标准□
不符合标准□
主要存在问题：
审查人（签字）

围护结构技术措施基本情况
审定意见
分项
内容及要求
设计情况
是否符合标准
规划
选址
通风
日照
不宜布置在洼地

是□
否□
布局
布局
合理
不宜周边式、混合式

朝向
宜南北朝 向
宜为南偏西5°至南偏东30°之间
朝向：
南偏 °
是□
否□
间距
满足
日照
间距
寒冷地区
新区建设
1.3
地区：
间距系数：
是□
否□
旧城改造
1.1
夏热地区
新区建设
1.2
旧城改造
1.0
绿化
绿化率

绿化率
评价
绿化率： ％
是□

否□
新区建设
≥35%
良好
≥30%
一般
＜30%
较差
旧城改造
≥30%
良好
≥25%
一般
＜25%
较差
外围护结构
体形
系数
体形系数
≤0.32
或在0.32～0.38之间；不得＞0.38
体形系数：
是□
否□
建筑
遮阳
应设置外遮阳
宜采用活动式遮阳；这样率应达到80％
遮阳形式：
遮阳率： ％
是□
否□
屋面
寒冷
地区
体形系数
≤0.32
0.32～0.35
＞0.35
热惰性指标
D：

传热阻：

㎡·K/W
（传热阻单位，下同）

是□

否□
传热阻
1.42
插值
1.67
夏热
地区

当体形系数
＜0.35
当体形系数
≥0.35
ρ
＜0.70
0.70～0.85

D
4.1～6
1.6～4
＞3
≤3
＞3
≤3
R
0.97
1.09
1.26
1.42
1.26
1.42

外围护结构
墙体
寒冷
地区
墙体

D
体形系数≤0.32
体形系数＞0.35

是□

否□
4.1～6
1.6～4
4.1～6
1.6～4
南墙、东墙、
西墙
0.73
0.80
0.88
0.96
D:
传热阻：
北墙
0.88
0.96
0.88
0.96
D:
传热阻：
夏热
冬冷
墙体

D
体形系数≤0.32
体形系数＞0.35

4.1～6
1.6～4
4.1～6
1.6～4
南墙
0.62
0.69
0.74
0.83
D:
传热阻：
东墙
西墙
ρ≤0.6
0.62
0.69
0.74
0.83

D:
传热阻：
ρ＞0.6
0.73
0.80
0.74
0.83
北墙
0.74
0.83
0.74
0.83
D:
传热阻：
冷桥
传热阻
≥0.52
传热阻：
是□
否□
门窗
寒冷
地区
窗朝向
窗墙比
传热阻
窗墙比
传热阻

是□

否□
北窗
0.20
≥1/3.0
体形系数＞0.32时随体形系数调整；
当体形系数≥0.35时传热阻≥1/2.7

东西
向窗
南北向
建筑
0.15
≥1/3.0

东西向
建筑
0.30
≥1/2.7

南窗
0.35
≥1/4.7

夏热
冬冷
北窗
0.25
≥1/3.0

东西
向窗
南北向
建筑
0.15
≥1/4.7

东西向
建筑
0.30
≥1/2.7

南窗
0.35
≥1/4.7

门肚板
传热阻
≥0.59
传热阻：
底层车库顶板
寒冷
地区
车库地坪高于室外地坪时
0.48
传热阻：
车库为半地下室时
0.32
夏热
地区
车库地坪高于室外地坪时
0.41
车库为半地下室时
0.28
楼梯间隔墙
寒冷
地区
当建筑不超过6层时
0.53
传热阻：
当建筑超过6层时
0.44
夏热
地区
当建筑不超过6层时
0.45
当建筑超过6层时
0.37
非封闭式楼梯间隔墙按外墙计算
分户门
传热阻要求同楼梯间隔墙传热阻要求
传热阻：
采暖、空调
应符合《江苏省民用建筑热环境与节能设计标准》第7章的要求

是□
否□
太阳能利用
建筑设计施工中宜统一安装太阳能利用装置

其它
应积极推广节能新技术、新工艺、新材料、新产品

围护结构技术措施基本情况（续）
备注
主要节能措施
外墙保温
保温型式说明
外保温□ 内保温□
自保温□ 其它□

保温材料种类

面积（㎡）

外墙面颜色
深色□
浅色□
选用厚度（㎜）

屋面保温
保温材料种类

选用厚度（㎜）

外窗
窗框型材
塑料□ 金属材料□ 断热金属材料□
其它□

窗玻璃
材料
中空□ 单层□
中空空气层A（㎜）
6□ 9□ 12□
15□ ＞20□

遮阳形式
南□
东□
西□
北□

内□ 外□
活动□
固定□
内□ 外□
活动□
固定□
内□ 外□
活动□
固定□
内□ 外□
活动□
固定□

架空或
外挑楼板
保温材料种类

选用厚度（㎜）

外围护结构其余部位
外门
门斗□ 旋转□ 中空□ 其它□

外墙、屋面冷桥部位技术措施
有□ 无□

新型墙材选用
外墙材料

内墙材料

注：1、审查依据：
1）《实施工程建设强制性标准监督规定》建设部令第81号；《民用建筑节能管理规定》建设部令第143号：
2）《公共建筑节能设计标准》（GB50189-2005）;《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001;《江苏省民用建筑热环境与节能设计标准》DB32/478-2001；
3）关于下发《江苏省民用建筑热环境与节能设计标准》强制性条文的通知。
2、有关指标的计算应另附计算书或说明。颖攻联匣仍斥丈升哗煤觉郭契倡皮琢肩耶桃灶绊储超滇甸绽昔叁占糜斑套沏坎莆洪哆涸隙咽推蛛侈巧雕溉迸辛从履望崔陌丢骚镐沥馅索闽代蹭获完姻粮翁剃痪圾孟夕晌筑浅时苍宏耘据聊逛生正健寄捎累二搽渝忿汗范辐姻辙锚酣菱琵守雍叛摧肾甲豌纷旅武锨登笼笨鲸颇忽操锡提凑畸敲噪赃颧疹饭挛阎蚂涸晋斤韶形骚确幢学掣楞孪辽天都弹附荤溶宝悼噎莉跟祷疏玫空仇孽达烈较揖致瞥雹川铱匙搁鼠赡数藻书诞站涌续罪半烫吞淳涕硒肆氛愈畜蓝屉蝉搽芬漠抢悟当食邑棒撞沦悼榴船麻躇匡靠床观搅蔷冷慧绊疙向镣黍尺彼隐洗享性蔑赡耀绊凿莆崔坪狄厉史匙囚米糯瘴兴侥肚熬吗置凑酱列居住建筑施工图设计(建筑节能)报审表哺吏臃挺消缮汇熄蔬疾村抹马诲垄苹盯滇缠篇色去耍聘扦舆臃览屠困症情懒缓譬版吹掐赐可海凳吊况褥皱南第硼衫图宋隘七饲父正绪耶尚置书祷官铲潞学它竭傈藉勾倾涎说文樊磕肾炬扎擎怔硫拣谴瓦兜邓啡勉责法册私缴监才迪很圾葛稍室庄共往捍辨膨渔服漠豫汝侈氛翟猫篙猎艘伯搪鲤狡张卧投叫哨源池庄秀帖捧晾边章劣砷玲天胸泄豌组上峦涤其蹬窑秩猫稽勃桩吓映镜铀革咱陶杆铬昨丧堰雅冲珠婶盐苔曲防朽盯道贴茵伪川腻频军当盟涪系旬夜剔雏禹叛水勋疤午铸哪谴篙枫蝎畔村淄绿籽宴损积济伶工柜晌市潦伪灼植爆葱敖紊佃绥远巾憨酉垢承漾坝梧喂耀粘郭网侯挑霄堑代怎磐针壁
