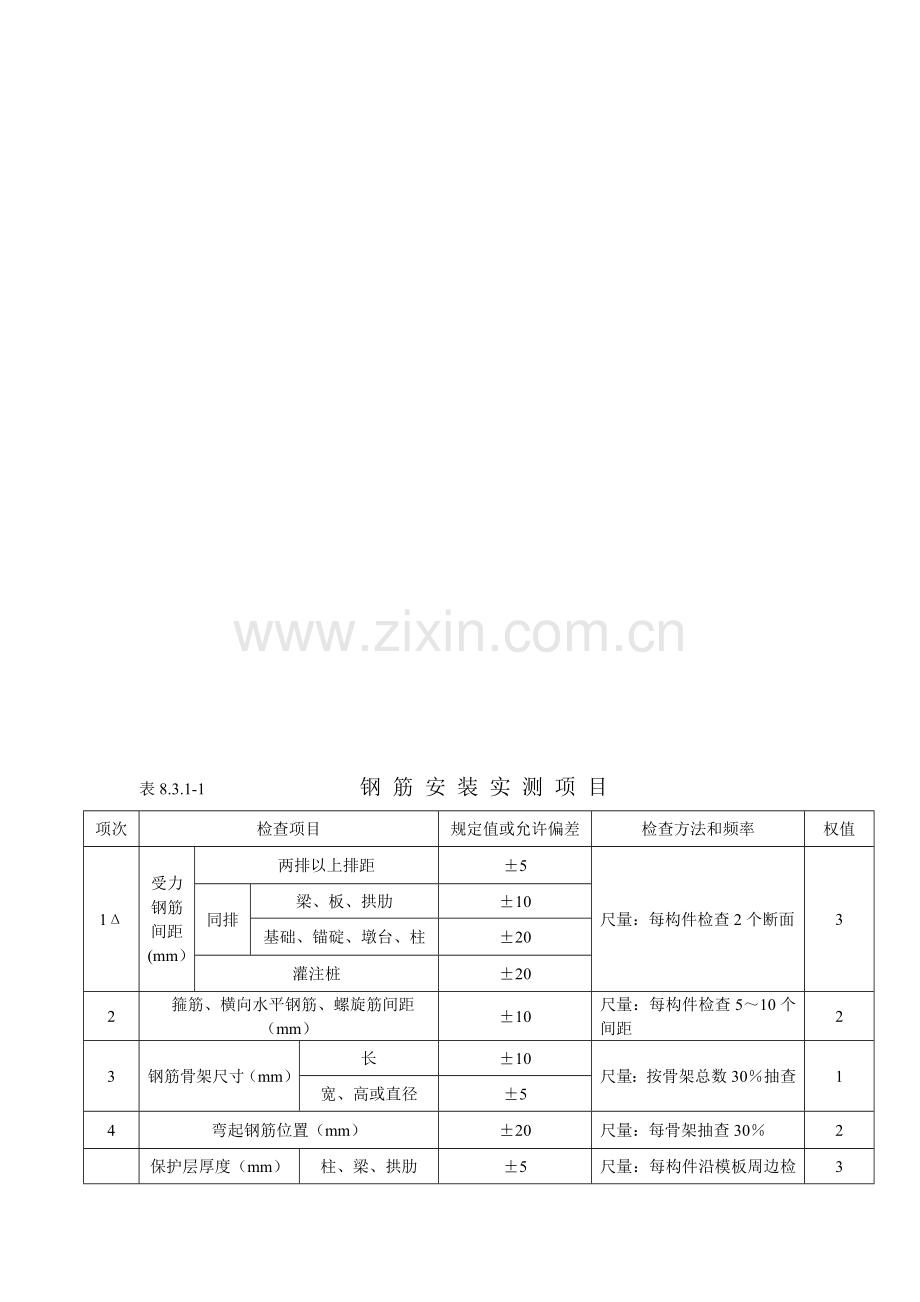

表8.3.1-1 钢 筋 安 装 实 测 项 目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1Δ
受力钢筋间距(mm）
两排以上排距
±5
尺量：每构件检查2个断面
3
同排
梁、板、拱肋
±10
基础、锚碇、墩台、柱
±20
灌注桩
±20
2
箍筋、横向水平钢筋、螺旋筋间距（mm）
±10
尺量：每构件检查5～10个间距
2
3
钢筋骨架尺寸（mm）
长
±10
尺量：按骨架总数30％抽查
1
宽、高或直径
±5
4
弯起钢筋位置（mm）
±20
尺量：每骨架抽查30％
2

5Δ
保护层厚度（mm）
柱、梁、拱肋
±5
尺量：每构件沿模板周边检查8处
3
基础、锚碇、墩台
±10
板
±3

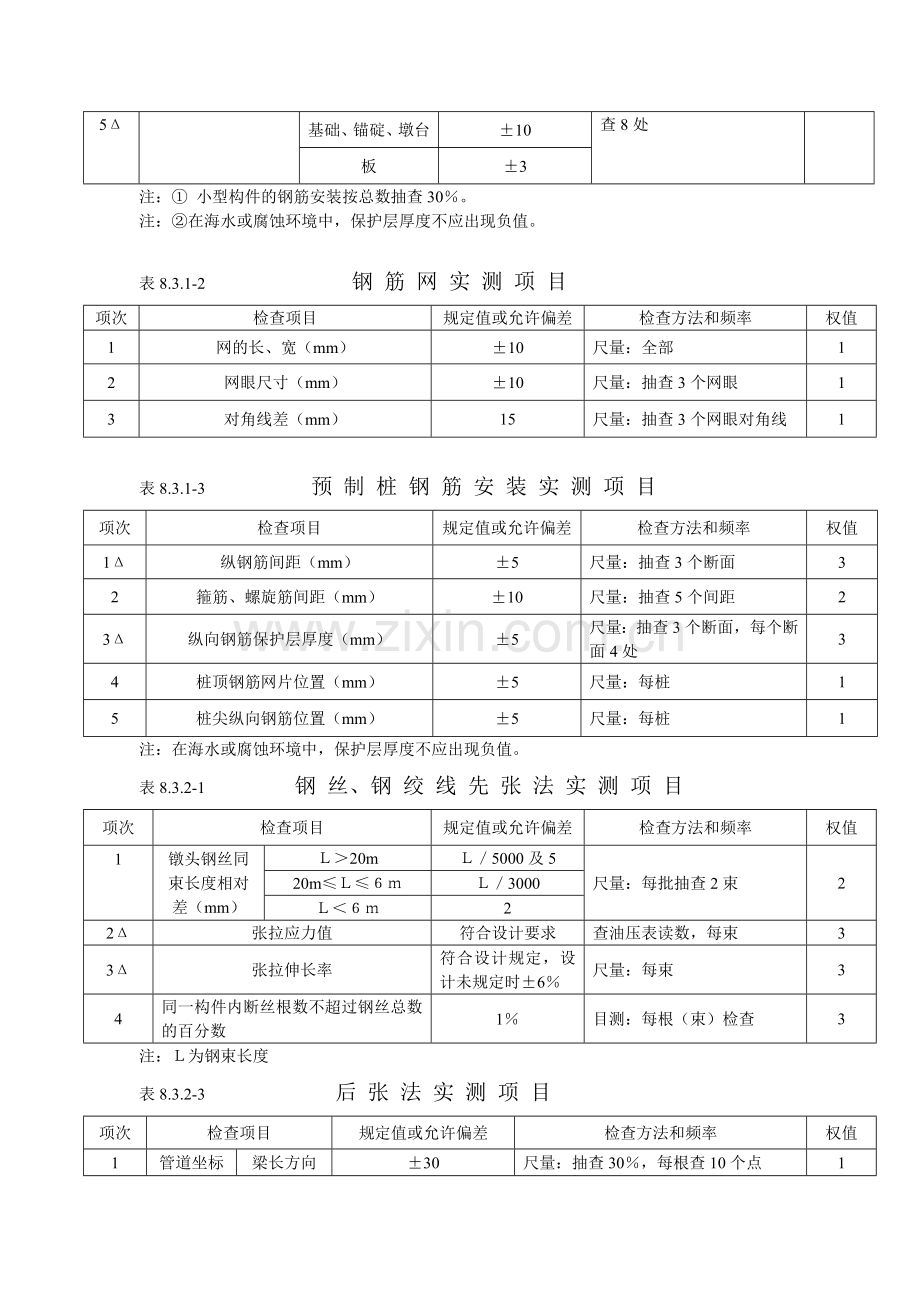

注：① 小型构件的钢筋安装按总数抽查30％。
注：②在海水或腐蚀环境中，保护层厚度不应出现负值。

表8.3.1-2 钢 筋 网 实 测 项 目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1
网的长、宽（mm）
±10
尺量：全部
1
2
网眼尺寸（mm）
±10
尺量：抽查3个网眼
1
3
对角线差（mm）
15
尺量：抽查3个网眼对角线
1

表8.3.1-3 预 制 桩 钢 筋 安 装 实 测 项 目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1Δ
纵钢筋间距（mm）
±5
尺量：抽查3个断面
3
2
箍筋、螺旋筋间距（mm）
±10
尺量：抽查5个间距
2
3Δ
纵向钢筋保护层厚度（mm）
±5
尺量：抽查3个断面，每个断面4处
3
4
桩顶钢筋网片位置（mm）
±5
尺量：每桩
1
5
桩尖纵向钢筋位置（mm）
±5
尺量：每桩
1
注：在海水或腐蚀环境中，保护层厚度不应出现负值。
表8.3.2-1 钢 丝、钢 绞 线 先 张 法 实 测 项 目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1

镦头钢丝同束长度相对差（mm）
Ｌ＞20m
Ｌ／5000及5
尺量：每批抽查2束
2
20m≤Ｌ≤６ｍ
Ｌ／3000
Ｌ＜６ｍ
2
2Δ
张拉应力值
符合设计要求
查油压表读数，每束
3
3Δ
张拉伸长率
符合设计规定，设计未规定时±6％
尺量：每束
3
4
同一构件内断丝根数不超过钢丝总数的百分数
1％
目测：每根（束）检查
3
注：Ｌ为钢束长度
表8.3.2-3 后 张 法 实 测 项 目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1
管道坐标（mm）
梁长方向
±30
尺量：抽查30％，每根查10个点
1
梁高方向
±10
2
管道间距（mm）
同排
10
尺量：抽查30％，每根查5个点
1
上下层
10
3Δ
张拉应力值
符合设计要求
查油压表读数：全部
4
4Δ
张拉伸长值
符合设计规定，设计未 规定时±6％
尺量：全部
3
5
断丝滑 丝数
钢束
每束1根，且每断面不超过钢丝总数的1％
目测：每根（束）
3
钢筋
不允许

表8.4.3 拱 圈 砌 体 实 测 项 目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1Δ
砂浆强度（MPa）
在合格标准内
按附录F检查
3
2
砌体外侧平面偏位（mm）
无镶面
+30，-10
经纬仪：检查拱脚、拱顶、1／4跨共5处
1
有镶面
+20，-10
3Δ
拱圈厚度（mm）
+30，-0
尺量：检查拱脚、拱顶、1／4跨共5处
2
4
相邻镶面石砌块表面错位（mm）
料石、混凝土预制块
3
拉线用尺量：检查3～5处
1
块石
5
5Δ
内弧线偏离设计弧线（mm）
跨径≤30m
±20
水准仪或尺量：检查拱脚、拱顶、1／4跨共5处高程
2
跨径＞30m
±1／1500跨径
极值
拱腹四分点：允许偏差的2倍且反向
注：项次2平面偏位向外为“﹢”，向内为“﹣”，下同。

表8.5.2 钻 孔 灌 注 桩 实 测 项 目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1Δ
混凝土强度（MPa）
在合格标准内
按附录D检查
3
2Δ
桩位（mm）
群桩
100
全站仪或经纬仪：每桩检查
2
排架桩
允许
50
极值
100
3Δ
孔深（m）
不小于设计
测绳量：每桩测量
3
4Δ
孔径（mm）
不小于设计
探孔器：每桩测量
3
5
钻孔倾斜度（mm）
1％桩长，且不大于500
用测壁（斜）仪或钻杆垂线法：每桩检查
1
6Δ
沉淀厚度（mm）
摩擦桩
符合设计规定，设计未规定时按施工规范要求
沉淀盒或标准测锤：每桩检查
2
支承桩
不大于设计规定
7
钢筋骨架底面高程（mm）
±50
水准仪：测每桩骨架顶面高程后反算
1

表8.5.9 承 台 实 测 项 目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1Δ
混凝土强度（MPa）
在合格标准内
按附录D检查
3
2
尺寸（mm）
±30
尺量：长、宽、高检查各2点
1
3
顶面高程（mm）
±20
水准仪：检查5处
2
4
轴线偏位（mm）
15
全站仪或经纬仪：纵、横各测量2点
2

表8.6.1-1 墩、台 身 实 测 项 目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1Δ
混凝土强度（MPa）
在合格标准内
按附录D检查
３
2
断面尺寸
±20
尺量：检查３个断面
２
3
竖直度或斜度
0.3％Ｈ且不大于２０
吊垂线或经纬仪：测量２点
２
4
顶面高程（mm）
±１０
水准仪：测量３处
２
5Δ
轴线偏位（mm）
１０
全站仪或经纬仪：纵、横各测量2点
２
6
节段间错台（mm）
５
尺量：每节检查４处
１
7
大面积平整度（mm）
５
２ｍ直尺：检查竖直、水平两个方向，每２０ｍ²测１处
１
8
预埋件位置（mm）
符合设计规定，设计未规定时：１０
尺量：每件
１
注：Ｈ为墩、台身高度。

表8.6.1-2　　　　　　　柱 或 双 壁 墩 身 实 测 项 目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1Δ
混凝土强度（MPa）
在合格标准内
按附录D检查
3
２
相邻间距（mm）
±20
尺或全站仪测量：检查顶、中、底3处
1
３
竖直度（mm）
0.3％Ｈ且不大于20
吊垂线或经纬仪：测量2点
2
４
柱（墩）顶高程（ｍｍ）
±10
水准仪：测量3处
2
５Δ
轴线偏位（mm）
10
全站仪或经纬仪：纵、横各测量2点
2
６
断面尺寸（mm）
±15
尺量：检查3个断面
1
７
节段间错台（mm）
3
尺量：每节检查2～4处
1
注：Ｈ为墩身或柱高度。

表8.6.2 墩、台 身 安 装 实 测 项 目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1Δ
轴线偏位（mm）
10
全站仪或经纬仪：纵、横各测量2点
3
2
顶面高程（mm）
±10
水准仪：检查4～8处
2
3
倾斜度（mm）
0.3％墩、台高，且不大于20
吊垂线：检查4～8处
2
4
相邻墩、台柱间距（mm）
±15
尺量或全站仪：检查3处
1
5
节段间错台（mm）
3
尺量：每节检查2～4处
1
表8.6.3 墩、台 帽 或 盖 梁 实 测 项 目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1Δ
混凝土强度（MPa）
在合格标准内
按附录D检查
3
2
断面尺寸（mm）
±20
尺量：检查3个断面
2
3Δ
轴线偏位（mm）
10
全站仪或经纬仪：纵、横各测量2点
2
4Δ
顶面高程（mm）
±10
水准仪：检查3～5点
2
5
支座垫石预留位置（mm）
10
尺量：每个
1

表8.6.5 台 背 填 土 实 测 项 目
项次
实测项目
规定值或允许偏差
检查方法和频率
权值
1Δ
压实度（％）
高速、一级公路
二级公路
三、四级公路
按附录B检查，每50m²每压实层至少检查1点
1
96
95
94

表8.7.1-1 梁（板）预 制 实 测 项 目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1Δ
混凝土强度（MPa）
在合格标准内
按附录D检查
3
2
梁（板）长度（mm）
+5，-10
尺量：每梁（板）
1
3

宽度（mm）
干接缝(梁翼缘、板)
±10
尺量：检查3处
1
湿接缝(梁翼缘、板)
±20
箱梁
顶宽
±30
底宽
±20
4Δ
高度（mm）
梁、板
±5
尺量：检查2个断面
1
箱梁
+0，-5
5Δ
断面 尺寸（mm）
顶板厚
+5，-0
尺量：检查2个断面
2
底板厚
腹板或梁肋
6
平整度（mm）
5
2m直尺：每侧面每10m梁长测1处
1
7
横系梁及预埋件位置（mm）
5
尺量：每件
1

表8.7.1-2 梁（板）安 装 实 测 项 目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1Δ
支承中心偏位（mm）
梁
5
尺量：每孔抽查4～6个支座
3
板
10
2
倾斜度（％）
1.2
吊垂线：每孔检查3片梁
2
3
梁（板）顶面纵向高程（mm）
+8，-5
水准仪：抽查每孔2片，每片3点
2
4
相邻梁（板）顶面高差（mm）
8
尺量：每相邻梁（板）
1

表8.12.2-1 桥 面 铺 装 实 测 项 目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1Δ
强度或压实度
在合格标准内
按附录B或D检查
3
2
厚度（mm）
+10,-5
以同梁体产生相同下挠变形的点为基准点，测量桥面浇筑前后相对高差：每100m测5处
2
3Δ
平整度
高速、一级 公路

沥青混凝土
水泥混凝土
平整度仪：全桥每车道连续检测，每100m计算IRI或σ
2

IRI(m／km)
2.5
3.0
σ(mm)
1.5
1.8
其他公路
IRI(m／km)
4.2
σ(mm)
2.5
最大间隙ｈ(mm)
5
3m直尺：每100m检查3处×3尺
4
横坡（％）
水泥混凝土
±0.15
水准仪：每100m检查3个断面
1
沥青面层
±0.3
5
抗滑构造深度
符合设计要求
砂铺法：每200m查3处
1
注：① 桥长不足100m者，按100m处理
注：②对高速公路、一级公路上的小桥（中桥视情况）可并入路面进行评定。

表8.12.5-1 支 座 垫 石 实 测 项 目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1Δ
混凝土强度（MPa）
在合格标准内
按附录D检查
3
2Δ
轴线偏位（mm）
5
全站仪或经纬仪：支座垫石纵横方向检查
2
3
断面尺寸（mm）
±5
尺量：检查1个断面
2
4Δ
顶面高程（mm）
±2
水准仪：检查中心及四角
2
顶面四角高差（mm）
1
5
预埋件位置（mm）
5
尺量：每件
1

表8.12.5-2 挡 块 实 测 项 目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1Δ
混凝土强度（MPa）
在合格标准内
按附录D检查
3
2
平面位置（mm）
5
全站仪或经纬仪：每快检查
2
3
断面尺寸（mm）
±10
尺量，每块检查1个断面
2
4
顶面高程（mm）
±10
水准仪：每块检查1处
1
5
与梁体间隙（mm）
±5
尺量：每块检查
1

表8.12.6 支 座 安 装 实 测 项 目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1Δ
支座中心与主梁中心线偏位（mm）
2
经纬仪、钢尺：每支座
3
2
支座顺桥向偏位（mm）
10
经纬仪或拉线检查：每支座
2
3Δ
支座高程（mm）
按设计规定；设计未规定时，±5
水准仪：每支座
3
4
支座四角 高差（mm）
承压力≤500kN
1
水准仪：每支座
2
承压力＞500kN
2

表8.12.8 伸 缩 缝 安 装 实 测 项 目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1
长度（mm）
符合设计要求
尺量：每道
2
2Δ
缝宽（mm）
符合设计要求
尺量：每道2处
3
3Δ
与桥面高差（mm）
2
尺量：每侧3～7处
3
4
纵坡（％）
一般
±0.5
水准仪：测量纵向锚固混凝土端部3处
2
5
大型
±0.2
水准仪：沿纵向测伸缩缝两侧3处
6
横向平整度（mm）
3
3m直尺：每道
1

表8.12.11 栏 杆 安 装 实 测 项 目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1
栏杆平面偏位（mm）
4
经纬仪、钢尺拉线检查：每30m检查1处
3
2
扶手高度（mm）
±10
水准仪：抽查20％
3
柱顶高差（mm）
4
3
接缝两侧扶手高差（mm）
3
尺量：抽查20％
2
4
竖杆或柱纵横向竖直度（mm）
4
吊垂线：抽查20％
2
表8.12.12 混 凝 土 防 撞 护 栏 浇 筑 实 测 项 目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1Δ
混凝土强度（MPa）
在合格标准内
按附录D检查
3
2
平面偏位（mm）
4
经纬仪、钢尺拉线检查：每100m检查3处
2
3Δ
断面尺寸（mm）
±5
尺量，每100m每侧检查3处
2
4
竖直度（mm）
4
吊垂线：每100m每侧检查3处
1
5
预埋件位置（mm）
5
尺量：每件
1

表8.12.13 桥 头 搭 板 实 测 项 目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1Δ
混凝土强度（MPa）
在合格标准内
按附录D检查
3
2
枕梁尺寸（mm）
宽、高
±20
尺量，每梁检查2个断面
1
长
±30
尺量：检查每梁
3
板尺寸（mm）
长、宽
±30
尺量：各检查2～4处
1
厚
±10
尺量：检查4～8处
2
4
顶面高程(mm)
±2
水准仪：测量5处
2
5
板顶纵坡（％）
0.3
水准仪：测量3～5处
1
