城市有线广播电视网络设计规范
适用范围：
备注：
由中广电广播电影电视设计研究院负责编制，经国家广播电影电视总局审查批准为广播电影电视行业标准，自2006年2月1日起执行。本规范的管理和解释工作由国家广播电影电视总局工程建设标准定额管理中心负责。
相关标准：
GY/T5074—2005 有线广播电视网络管理中心建设标准
GY5073—2005 有线电视网络工程施工及验收规范
GY/T 131-1997 有线电视网中光链路系统技术要求和测量方法
GY/T 130-1998 有线电视用光缆入网技术条件
GY/T 125-1995 有线电视系统接收机变换器入网技术条件和测量方法
GY/T 124-1995 有线电视系统干线放大器入网技术条件和测量方法
GY/T 123-1995 有线电视系统频道处理器入网技术条件和测量方法
GY/T 122-1995 有线电视系统调制器入网技术条件和测量方法
GY/T 121-1995 有线电视系统测量方法
GY/T 118-1995 有线电视与有线广播光缆传输系统技术要求
GY/T 114-1994 有线电视加解扰系统通用技术要求

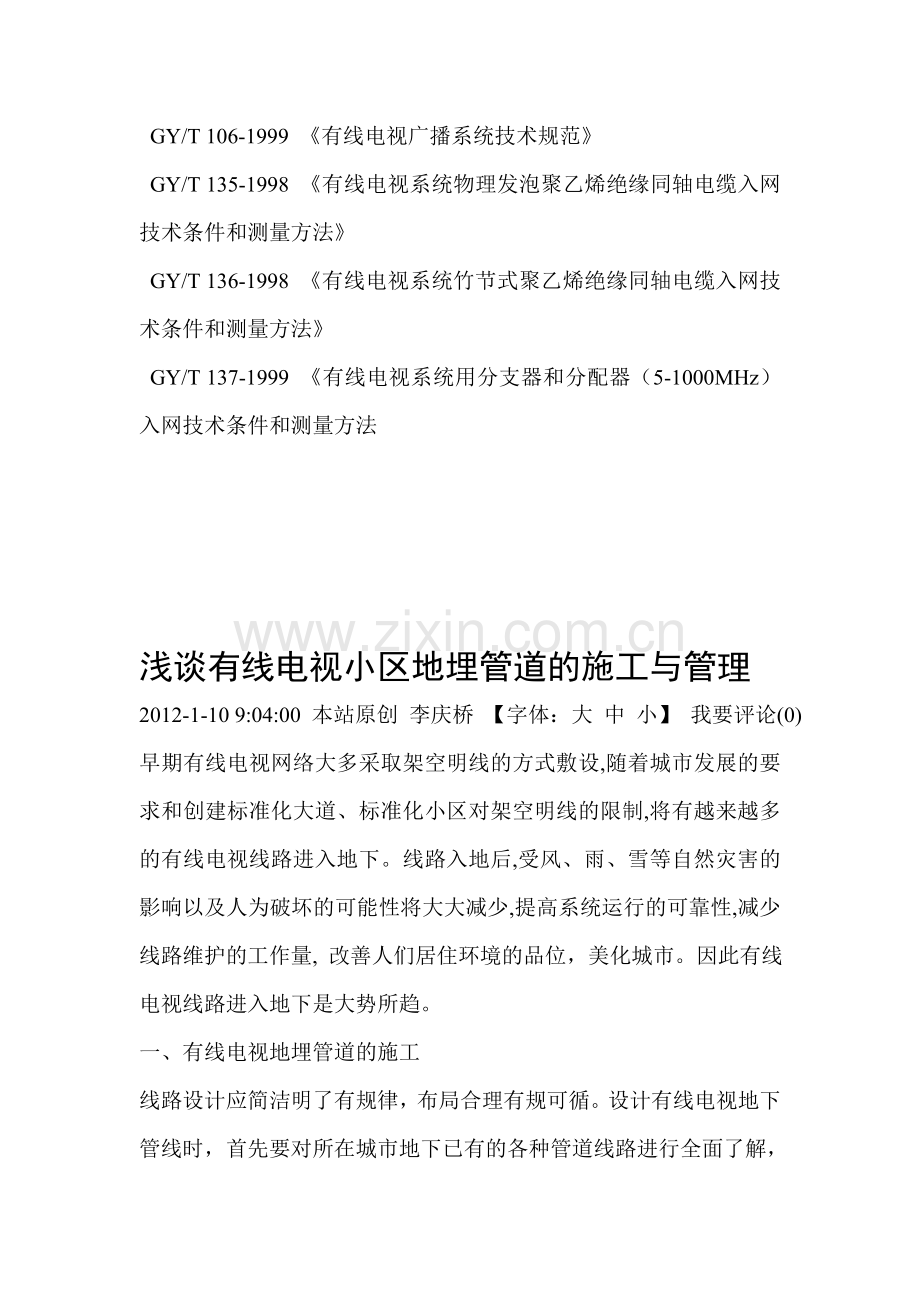

GY/T 106-1999 《有线电视广播系统技术规范》
GY/T 135-1998 《有线电视系统物理发泡聚乙烯绝缘同轴电缆入网技术条件和测量方法》
GY/T 136-1998 《有线电视系统竹节式聚乙烯绝缘同轴电缆入网技术条件和测量方法》
GY/T 137-1999 《有线电视系统用分支器和分配器（5-1000MHz）入网技术条件和测量方法

浅谈有线电视小区地埋管道的施工与管理
2012-1-10 9:04:00 本站原创 李庆桥 【字体：大 中 小】 我要评论(0)
早期有线电视网络大多采取架空明线的方式敷设,随着城市发展的要求和创建标准化大道、标准化小区对架空明线的限制,将有越来越多的有线电视线路进入地下。线路入地后,受风、雨、雪等自然灾害的影响以及人为破坏的可能性将大大减少,提高系统运行的可靠性,减少线路维护的工作量, 改善人们居住环境的品位，美化城市。因此有线电视线路进入地下是大势所趋。
一、有线电视地埋管道的施工
线路设计应简洁明了有规律，布局合理有规可循。设计有线电视地下管线时，首先要对所在城市地下已有的各种管道线路进行全面了解，以便设计地下管道线路时能让开这些线路，合理安排室外管道和室内管道。
（一）有线电视地埋管道施工步骤
1、确定管道路由，由管道建设单位向规划部门提出路由申请，根据批准的管道规划位置设计地下管道线路。通常，在城区主干道路两侧都应埋设管道，并在道路交口两侧、小区入口处以及有跨路明线处设跨路管道，次要道路一般埋设一侧管道。
2、确定管孔数量 地下管道设计要根据网络规划和用户情况确定管孔数量，为便于管孔放置，所放管孔的数量一般为偶数，在城区主干道路两侧各埋设4~8孔以上，次要道路一般埋设一侧（或两侧）2~6孔，小区内部一般埋设两孔，横跨路部分一般是纵向管孔数量的两倍。
3、确定管孔材料 地下管道常用的塑料管是直径110mm的双壁塑料波纹管，管子质量要求按通信行业标准执行，镀锌钢管常用直径110mm的低压流体输送用镀锌钢管。近两年，地下管道采用PVC多孔梅花管，这种管子可提高通信管孔的利用率，降低投资。
4、确定管道埋深 有线电视管道的埋深一般为从管顶到路面应大于0.8m，对分层排列的管子而言则是指最上面一层管子的顶部到路面的埋设深度。
同时，除此之外，在管道设计时，要对地下各种管道线路进行全面了解，特别要注意避开地下电力线和煤气、蒸汽管道。有线电视管道在排水管下部穿越时净距应大于0.4m；有线电视管道穿越煤气管时，若穿越处有煤气管的接合装置和附属装备则应对管道进行包封，包封长度不小于2m；有线电视管道与电力电缆交越时，若电力电缆有保护管则相互间净距可减少到0.15m。
（二）室外管道具体施工
1、光缆干线主管道的地埋
管道地埋工程资金投入大，施工周期长，技术要求高，受地形地貌影响多，所以在规划设计中既要有长远眼光也要兼顾眼前利益，要在初步规划后深入现场，反复研究，在地下管道与电力、电信、水管、公路、桥梁等交越地段应准备多种不同方案，从工程造价、施工难易程度、道路安全保护、维护难易程度等不同角度进行综合比较，选择最优方案，同时要合理施工，不断积累施工经验和各阶段的施工资料，规范施工流程。从广播电视局到小区的光缆地埋属于主干线，地埋前应对地形、地貌、结构及周边环境进行认真、仔细的勘察。根据实地勘察情况和建设规划局等提供的资料，初步规划地下管道草图。
地埋管的主材采用φ110梅花管或波纹管，它有一定的柔软性，可以在一定程度上避开埋管过程中可能遇到的障碍。采用七孔梅花管或波纹管，为以后开展其它增殖业务做准备。主管道原则上不大于120米预留一个人孔井，特殊地段可以再沿长，人孔井内径尺寸1200 mm×1700 mm×1800 mm，墙体厚度为24cm，内外表面用1：2.5水泥砂浆抹面。在需要向小区送光电缆时，还需要从人孔井出管，采用一根或两根七孔梅花管或波纹管。在拐角处还要留手井，手井内径尺寸800 mm×1200 mm×800 mm，墙体厚度为24cm，内外表面用1：2.5水泥砂浆抹面。所排七孔梅花管或波纹管要求在手孔井剖面中，离底部约300 mm，以便于施工。
2、小区内的楼房室外管线的地埋
光信号送到小区机房后，再用光缆送到楼房单元楼梯道主单元箱。楼房室外管线的具体走向由本台设计人员与房产公司协调，考虑到当地的实际情况，并兼顾好与其他管线的协调和兼容，确定横向、纵向的路径。管道采用φ110波纹管,有特殊要求的管道采用两根波纹管(具体按设计图纸)。地埋管道距小区地面一般为50cm，应做到横平竖直，不能在整体楼的下面穿越。一般每个单元和折角处设置内径为500 mm×500 mm×700 mm的有线电视手孔井。所排七孔梅花管或波纹管要求在手孔井剖面中，离底部约300 mm，以便于施工。进单元的暗管可以用φ40mm的硅芯管和进楼体的暗管对接。
3、管沟的开挖
3.1具体的施工要求
(1)、管道尽量走直线，管道应有一定的坡度，以利于排水。
(2)、深度：阴井深度不小于1.2m；管道混凝土保护层上顶离地面0.6m以上，混凝土对管道起保护作用。
(3)阴井间距：根据地理位置确定阴井位置，一般阴井间距应小于50m，最远不得超过80m。间距太大，穿线困难。
(4)一般设计在人行道、花坛或非机动车道上，不应设计在机动车道上，以保证安全。管道转弯处必须安装阴井，阴井底部设计一个凹槽，以便于排水。
(5)、管道和阴井应尽量避免与自来水、煤气、下水管道挤*在一起，因为它们的维修率较高。
(6)、管口应采取堵口措施，子管在管道中不得有接头。同一根母管的3根子管，应捆绑后同时穿入，如果颜色相同，则应在端口做好记号。
(7)、出线口安装落地式分配箱，箱内可放置光缆终端盒、光接收机、供电器、放大器等，分配箱应有良好的防雨、抗热性能。
(8)、施工单位必须严格按设计要求进行施工，工程完工后，应及时提出申请，由广电局有线电视管道预埋工程验收小组对工程进行质量验收。对于验收不合格的地方，由验收小组出具整改通知书，施工单位应在规定时间内完成整改任务。
3.2 管道线路的施工技术
(1)、管沟开挖
管沟开挖深度应满足管道包封层顶部距地面50cm的要求，管沟底部的开挖宽度应满足管孔包封尺寸的宽度，开挖宽度各侧应大于管孔包封宽度10cm。顶部开挖宽度应视土质的不同而放坡。
(2)、管沟基础
对于淤泥土质的管沟，底层必须用碎石夯实、找平，然后再做厚度为10cm的C15混凝土基础。对于人工回填土的管沟，底层必须用细纱或石粉填满空隙，然后夯实、找平，然后再做厚度为10cm的C15混凝土基础。对于硬质粘土的管沟，底层必须夯实、找平，然后再做厚度为10cm的C15混凝土基础。此即为垫层。
(3)、管道包封
管道采用C15混凝土包封，塑管铺设在管沟的中央，按设计要求摆设整齐，塑管的各侧包封厚度为8cm，对于管道包封顶部距地面较浅的特殊路段，塑管包封必须改为C20混凝土包封，包封厚度相应增加到10cm。
4、电缆的选用。
目前国内光缆均能防水防潮，但是普通电缆做不到防水防潮，地埋管线应选用防水防潮电缆。因为一旦选用将是很长时间利用，架空电缆如果出问题好处理，而地埋电缆则不大容易，处理起来难度很大，而且造成巨大浪费。室外站箱至楼内主信号箱体使用SYWLY-75-9-I电缆；单元间用SYWLY-75-9-I电缆或用SYWV-75-7电缆。
5、其他
有线电视各地埋管线不能与自来水管道、排污管道、煤气管道同沟建设；地埋管道进入站箱前应加一转角井，井与井之间的地埋管道距离原则上不超过50米；需要送电的有线电视站箱和供电箱间应埋设一根φ40mm硅芯管；小区站箱采用台统一定制的不锈钢箱体，规格为40cm*80cm*100cm，底座规格为50cm*100cm，内径为26cm*52cm，窄边墙体厚度为24cm，宽边墙体厚度为12cm。因建设方的原因修改设计图纸，应及时到有线台办理工程变更手续；工程竣工后，施工单位应提供工程竣工资料，如有变更的地方必须文字、图纸说明。
（二）室内管道预埋
以前室内管道预埋大都是建筑方施工队埋管穿线，由有线电视台提供线缆，在一定意义上我们节省人力财力，有线电视台指导和提供技术支持，但这种方式在开发商和我局之间在时间上容易形成差距。目前室内管道预埋由我单位施工，也为以后发展数字电视作基础。多个单元和高层住宅采用光缆到单元的网络结构，并且各单元间的主箱体应采用2根PVCφ25管或钢管进行横连，如有转弯需设置转接箱。单元或楼层主单元箱规格为97cm*70cm*18cm，次单元箱规格为45cm*60cm*18cm，使用上下插销锁，另加锁扣，转接箱规格为50cm*25cm*18cm，室内信息箱规格35cm*25cm*13cm。箱体应注重防锈能力和机械强度，住宅楼的单元箱体应置于楼梯道内或公共地方以便于施工。
从主单元箱或次单元箱每户预埋一根PVCφ25塑料管，至每层用转接盒进到室内家庭信息箱。在主单元箱中布管时应按顺序单层排列，以五层为例，从左至右为101、201、301、401、501，502、402、302、202、102，方便施工人员安装维护。从室内信息箱至客厅、卧室、书房等所有房间，至主卧室、客厅各穿一根SYWV-75-5电缆，在室内信息箱内预留30cm。
二、有线电视地埋管道的管理
有线电视地埋管道属于隐蔽工程，一旦发生事故或遭到破坏，将影响局部乃至整个区域的有线电视信号传输，维修时间长，所以有线电视地埋管道工程质量直接影响到有线电视的信誉度。
（一）、应有监理跟随工程进度，不间断地进行施工监理，一旦发现施工单位未按标准施工或施工质量不达标的，监督施工单位进行返工，保证将来工程穿线顺利。
（二）、在有单元箱、转接箱的位置，应有CATV标志并加锁，每户一根管，汇总到单元箱，这样安排可有效地减少线缆上的接点，交接箱加锁后在一定程度上防止外界因素的干扰、偷接和破坏。入户电缆均采用广电总局认可的SYWV-75-5电缆，以确保信号传输质量。
（三）、管道使用后，应有专人管理，不定期巡视。在线缆上挂上标志牌，特别是同沟同井的几家单位线缆多时更要加以区分。
在管道建设过程中，我们将不断摸索进取，同时也要学习其他管线单位的成功经验，提高工作效率，提高工程质量。
参考文献:
1、通信线路安装 中国建筑标准设计研究所出版
2、有线电视管道预埋规范（LYGGD02-2005）
3、建筑与建筑群综合布线系统工程设计施工图集
北京邮电大学出版社
参考文献：
1．杨维平，小区有线电视暗线工程的设计与施工[J]，信息技术，2001
2．任明堂，冯金林，有线电视暗线工程的设计、施工及管理[J]，网路设计，2003
3．曹君达，有线电视地埋工程的管理与施工[J]，网络建设，2005
4．祁宝山，有线电视地下管道建设与管理[J]，网络建设，2004

论如何做好有线电视网络管理
来源：驻马店新闻网 网络编辑：宋东风 发布时间：11年10月20日08:10:36 【放大 缩小 默认】
发送短信 zmdsjb 到 10658300 即可订阅《驻马店手机报》，每天1毛钱，无GPRS流量费。
□ 刘金伍
有线电视是高科技装备的社会系统工程，是一个庞大复杂的网络，从信号接收、处理、传输、分配直至用户环环紧密相连。它的前端部分和外线部分（包括干线、分配网络、用户终端）的技术指标的保证要依赖于各个环节，任何一点出了问题都可能影响用户的正常收看。所以，为了保证“安全优质播出”这一中心任务，更要加强网络的管理。有线电视网络管理包括安装管理、维护管理、维修管理。
要充分发挥有线电视网络的经济效益和社会效益，除了对有线电视网络进行正确设计和搞好其他管理以外，还必须十分重视安装管理，其中主要包括器材管理、施工管理。在器材管理方面，首先，要选用经广电总局认可入网的、且厂家服务周到的产品，选用的器材品名、型号不能过杂，既要符合系统的设计要求，又要便于今后维修时具有互换性，减少浪费。其次，器材领用由设计人员根据设计要求开出领单，施工人员签名领用。另外，要有专人保管器材，以杜绝材料乱丢乱放，甚至造成浪费现象。
在施工管理中，施工前做的主要准备工作，就是线路设计。要实地勘查施工区域内建筑物情况，了解施工区域内使用道路及占用道路情况，允许同杆架设及自立杆路情况。根据实地情况，在符合设计要求的前提下，确定干线、支线、用户放大器和分支分配的位置，既要便于走线，又要便于防雨及今后的维护维修。
施工前，施工人员应仔细了解情况，包括熟悉设计线路、工程技术要求、器材部件安装位置等。在施工过程中，如果施工人员认为需要对设计图纸进行修改，可与设计人员共同探讨，否则一律以设计图纸为依据。安装完毕后将收视效果调至最佳状态，用户满意后在施工通知单上签名。设计施工管理人员要经常检查施工质量，大到杆路架设，小到用户线进户横平竖直。这样，才能既保证质量，又能提高施工人员的水平。
维护管理主要是指定期维护管理、网络局部变更。定期维护是有线电视系统技术维护中对设备老化处理采用的以预防为主、辅之以必要的系统调试的维护方法。测试的数据与原始设计数据相比较，对测试数据进行分析，找出系统各部分技术参数的变化规律，并将所有记录整理归档，以便日后备查。测试后，通过适当的调试或必要的更换，使系统指标保持原设计要求。定期维护得好，可明显降低有线电视系统的停播率、故障率，并使系统的运行安全达标。
有线电视网络管理的另一项重要任务就是网络局部变更和用户端的增减变化。随着城市改造，街道拆迁，居民迁移，对其重新施工安装、调试及维护应按整个系统设计要求处理，使其满足技术指标的要求。
有线电视网络维修管理主要是指对突发性故障的应急维修管理。这类故障的信息来源主要是用户的投诉，所以，有线电视维护机构应设专人接待用户投诉和查询，备有投诉登记簿。对用户投诉的故障，维修人员应及时处理。一般故障不得超过24小时，大故障不得超过48小时，特大故障不得超过72小时。一般可对网络区域进行分片，几人一组，要加强经常性的巡视检查，维修人员定期换片区，这样使维修人员对整个系统网络都比较熟悉，便于应急维修。
除设备突发故障外，还有人为的损害（例如偷盗信号）、用户的使用不当和接头处接触不良等造成的突发性故障。对突发性故障的检修，一般采用倒查法，维修人员到达现场，从用户端开始，一步步向前排查，维修结束后，应在投诉登记簿上记载故障原因及处理办法，以便于对维修人员进行考核。考核内容还包括投诉处理时间、投诉率。
有线电视网络管理是一项复杂的工作，各有线电视台要建立专业安装、维修队伍，实行器材、器件领用制度，定期巡查检修线路，设立网络关键试点。同时，要保证安装维护力量的备用，维护经费的来源，把维护维修管理作为一项重要工作来抓，真正做到维护与建设同步发展。
（作者单位：上蔡县广播电视局）
