1． 高压、中压 燃气管 道水力 计算公式：

　 　式中：P1 — 燃气管道起点的压力（绝对压力，kPa）；
P2 — 燃气管道终点的压力（绝对压力，kPa）；
Q — 燃气管道的计算流量（m3/h）；
L — 燃气管道的计算长度（km）；
d — 管道内径（mm）；
ρ — 燃气的密度（kg/m3）；标准状态下天然气的密度一般取0.716 kg/m3。
Ｚ — 压缩因子，燃气压力小于1.2MPa（表压）时取1；
Ｔ — 设计中所采用的燃气温度（K）；
Ｔ0 — 273.15（K）。
λ— 燃气管道的摩擦阻力系数；
其中燃气管道的摩擦阻力系数λ的计算公式：

K — 管道内表面的当量绝对粗糙度（mm）；对于钢管，输送天然气和液化石油气时取0.1mm，输送人工煤气时取0.15mm。
Re — 雷诺数（无量纲）。流体流动时的惯性力Fg和粘性力(内摩擦力)Fm之比称为雷诺数。用符号Re表示。层流状态，Re 2100；临界状态，Re =2100～3500；紊流状态，Re >3500。
在该公式中，燃气管道起点的压力，燃气管道的计算长度L，燃气密度ρ，燃气温度T，压缩因子Z为已知量，燃气管道终点的压力，燃气管道的计算流量Q，燃气管道内径d为参量，知道其中任意两个，都可计算其中一个未知量。

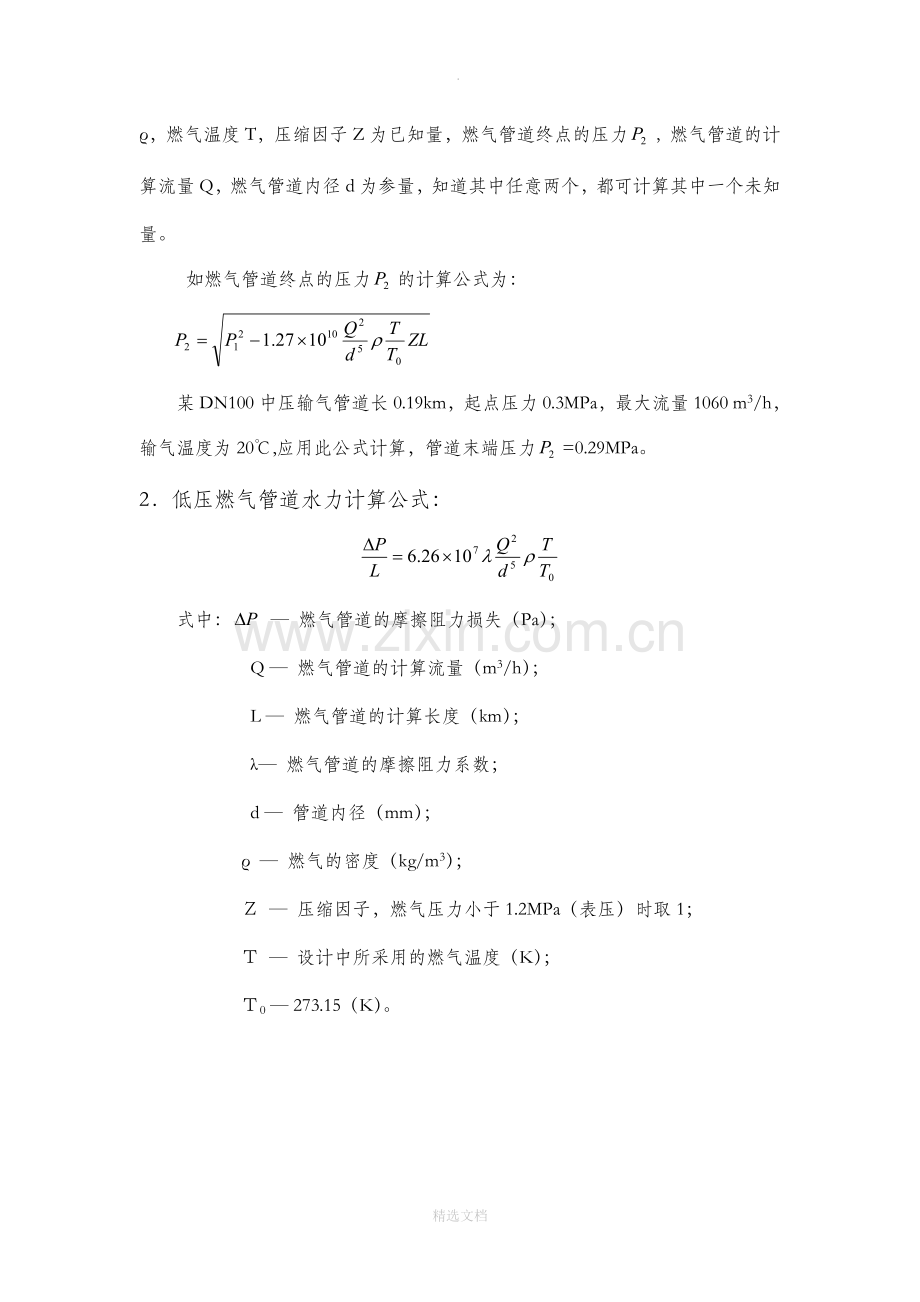

如燃气管道终点的压力的计算公式为：

某DN100中压输气管道长0.19km，起点压力0.3MPa，最大流量1060 m3/h，输气温度为20℃,应用此公式计算，管道末端压力=0.29MPa。
2．低压燃气管道水力计算公式：

式中： — 燃气管道的摩擦阻力损失（Pa）；
Q — 燃气管道的计算流量（m3/h）；
L — 燃气管道的计算长度（km）；
λ— 燃气管道的摩擦阻力系数；
d — 管道内径（mm）；
ρ — 燃气的密度（kg/m3）；
Ｚ — 压缩因子，燃气压力小于1.2MPa（表压）时取1；
Ｔ — 设计中所采用的燃气温度（K）；
Ｔ0 — 273.15（K）。
