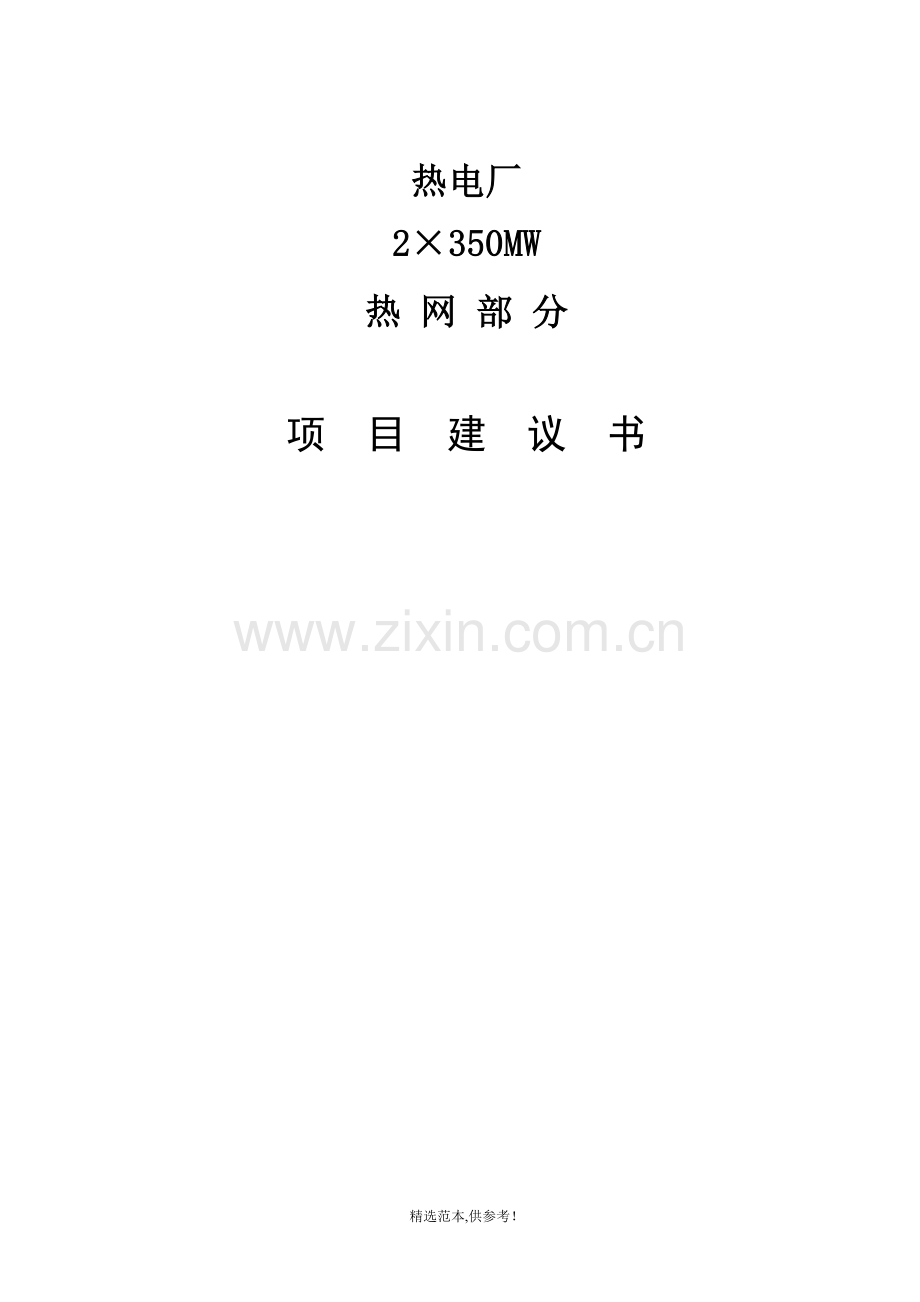

热电厂
2×350MW
热 网 部 分

项 目 建 议 书

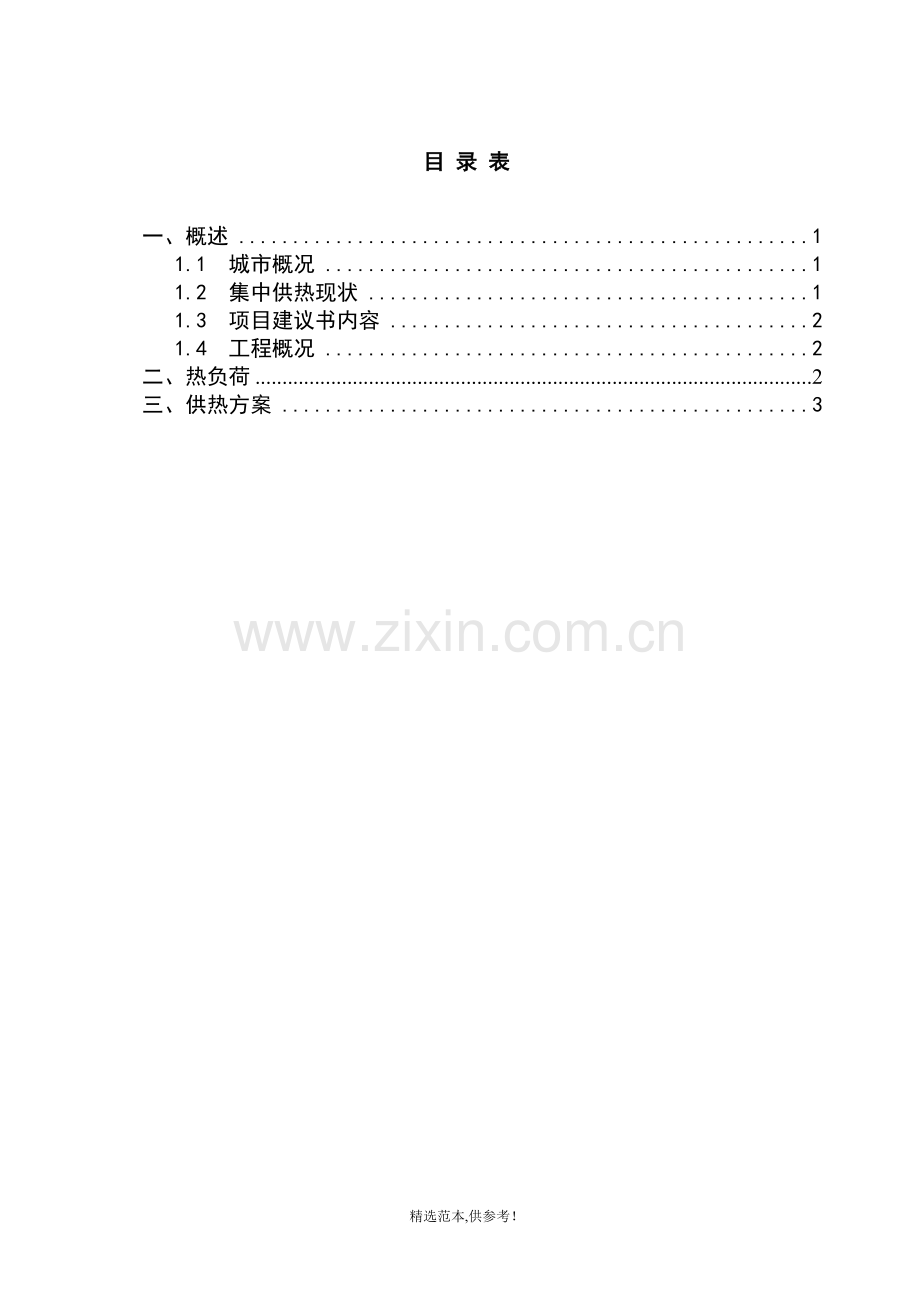

目 录 表

一、概述 1
1.1 城市概况 1
1.2 集中供热现状 1
1.3 项目建议书内容 2
1.4 工程概况 2
二、热负荷 2
三、供热方案 3

一、概述
1.1 概况
西安市现管辖九区四县，户县是西安市市属县之一。户县位于西安市西南方向，南依秦岭，北临渭水，风光秀美，气候宜人，是八百里秦川上一颗璀璨的明珠，自古就有“银户县”的美称。
全县总面积1282平方千米，总人口58.96万人（非农业人口10.54万人）。规划近、远期城镇人口分别为17.05万，32.6万人。
户县沣京工业园、户县热电厂技改，高新区草堂科技产业基地等项目落户户县，这些难得的历史机遇，推动户县城市建设跨跃式的发展，户县即将迎来新的建设高潮。
新环山公路、西汉高速公路及西太一级公路的贯通，缩短了户县与西安的时空距离，改善了户县原有的区位关系，提升了户县的区位优势，高新区草堂科技产业基地落户户县，必将给户县带来一个新的经济增长级。
西安高新技术产业开发区是我国52个国家级高技术产业开发区之一，1991年经国务院批准成立以来取得了令人瞩目的成绩，成为我国重要的高新技术产业基地和我国非沿海地区最大的高新区，成为陕西、西安最大的经济增长点和最具现代化、国际化特征的科技新城。其中西安高新区草堂科技产业基地将作为规模最大，档次最高的核心园区，成为未来西安高科技产业的龙头。
户县供热范围包括甘亭镇、沣京工业园、余下镇和草堂科技产业基地。
1.2集中供热现状
西安市户县供热区内集中供热工程，现状主要热源是大唐户县第二发电厂。该电厂地处余下镇，安装二台73B型300MW亚临界纯凝机组，于2009年改造成热电机组，抽汽参数为：
压力P1=1.0MPa(a)
温度T1=360℃
单台额定抽汽量G=100t/h
双机额定抽汽量G1=200t/h
主要对西安北方惠安化学工业公司供热。此外，对电厂附近部分地区提供部分采暖用热。
1.3 项目建议书内容
本项目建议书内容为：大唐户县第二发电厂和新建2x350热电厂供热方案比较。
1.4 工程概况
大唐户县第二发电厂，供热量为200t/h过热蒸汽（153MW）,二电厂地处余下镇。对西安北方惠安化学工业公司和电厂附近部分地区提供热。
新建热电厂规模为2x350双抽热电机组，一级抽汽量为500t/h折算最大供热量为380MW。二级抽汽量为600t/h，折算最大供热量为426MW。新建热电厂地处原热电厂内，对外最大供热量为806MW。
二、热负荷
在《户县城区集中供热专项规划》的工作过程中，户县各有关部门对现状热负荷进行了认真的调查研究，提供了详细的资料，我们经过认真的分析研究后认为比较可靠，可直接采用。调查资料包含工业热负荷，采暖热负荷。
2.1 热指标
（1）采暖热指标
在现状供热区内，现状热用户多为旧有建筑，因此对现有建筑的采暖综合热指标取值为52W/m2。
规划建筑物应为采取节能措施的建筑物。根据《城市热力网设计规范》（CJJ34-2002），其热指标按各个建筑物的不同功能来取值。具体数值见表2-1。
表2-1
建筑物类型
住 宅
居住区综合
学校办公
医院托幼
旅 馆
商 店
采取节能措施推荐值(W/m2)
40～45
45～55
50～70
55～70
50～60
55～70
设计取值(W/m2)
40
50
70
70
50
70
（2）生活热水热指标
生活热水热指标按部分住宅有淋浴设备考虑，综合热指标取值为6W/m2。公建生活热水综合热指标取值为4W/m2。
（3）工业建筑（含厂房及办公楼等采暖建筑）综合热指标取值为100W/m2。
2.2 热负荷汇总
2.2.1现状热负荷
采暖供热区域2010年供热面积为891万m2,现有建筑的采暖综合热指标取值为52W/m2。现状热负荷为463.3MW。其中：甘亭镇546万m2（294.8MW）、沣京工业园164万m2（85.3MW）、余下镇181万m2(94.1MW)。
2.2.2规划热负荷
户县城区规划总建筑面积为4797万m2,总热负荷为3569MW。其中：近期建筑面积2443万m2, 热负荷为1838MW ；远期建筑面积2354万m2, 热负荷为1731MW。详见表2-2
表2-2
区 域
供热时间
占地面积（万m2）
建筑面积（万m2）
采暖热负荷（MW）
生活热负荷（MW）
总热负荷 （MW）
县城区（甘亭镇）
近 期
928.15
1214.00
755.47
61.14
816.61
远 期
618.77
809.34
503.64
40.76
544.4
小 计
1546.9
2023.34
1259.11
101.9
1361.01
沣京工业园
近 期
322.91
282.31
226.42
25.48
251.9
远 期
215.28
188.21
150.94
16.98
167.92
小 计
538.19
470.52
377.36
42.46
419.82
余下镇
近 期
397.76
354.11
255.92
13.09
269.01
远 期
265.17
236.07
170.61
8.73
179.34
小 计
662.93
590.18
426.53
21.82
448.35
草堂工业园
近 期
797.57
592.24
486.39
13.63
500.02
远 期
1196.36
1120.8
800.44
38.97
839.41
小 计
1993.93
1713.05
1286.83
52.60
1339.43
合 计
近 期
2446.396
2442.664
1724.2
113.34
1837.54
远 期
2295.574
2354.426
1625.63
105.44
1731.07
合 计
4741.97
4797.09
3349.83
218.78
3568.61

三、供热方案
3.1现状供热
户县城区供热现状是，大唐户县第二发电厂，主要对西安北方惠安化学工业公司供热，此外，对电厂附近部分地区提供采暖用热。
供热参数为：压力P=1.0MPa(a)，温度T=360℃，双机额定抽汽量G=200t/h（153MW）。供热管道由两根φ820x10组成，供热距离约5000m。
3.2供热范围
大唐户县第二发电厂和大唐新建热电厂，供热范围包括甘亭镇、沣京工业园、余下镇和草堂科技产业基。新建热电厂主要供热范围是草堂科技产业基地。两个热电厂对外总供热量为959MW。
3.3供热方案
方案1。大唐户县第二发电厂供热对象，由西安北方惠安化学工业公司改为甘亭镇和沣京工业园。在二电厂内建一首站，以130/70℃高温水供给甘亭镇和沣京工业园热用户，供热面积约306万m2。
新建热电厂对余下镇和草堂科技产业基地供热。两台双抽凝汽热电机组，一级抽汽量500t/h（抽汽参数P=1.0Mpa，t=350℃），供给西安北方惠安化学工业公司和草堂科技产业基地工业用汽。在热电厂内建一首站，将二级600t/h（426MW）抽汽（参数P=0.4Mpa，t=250℃），交换成130/70℃高温水供给草堂科技产业基地热用户。
方案2。大唐户县第二发电厂对西安北方惠安化学工业公司供热不变，新建热电厂供热对象为甘亭镇、沣京工业园和草堂科技产业基地。一级300t/h抽汽量（抽汽参数P=1.0Mpa，t=350℃），供给草堂科技产业基地工业用汽；二级800t/h（568MW）抽汽量（参数P=0.4Mpa，t=250℃），经供热首站交换成130/70℃高温水，给甘亭镇和沣京工业园供热153MW，供热面积约306万m2。其余热量（415MW）供草堂科技产业基地热用户。
3.4供热方案比较
根据现有图纸资料测量得出，二电厂北围墙到吕公路距离2100m；新建热电厂北围墙到吕公路距离5990m，相差3890m。本次方案比较只做不相同的部分，相同的部分不比较。
按第一方案实施，二电厂需建一首站，将200t/h蒸汽交换成130/70℃高温水供给甘亭镇和沣京工业园热用户，供热面积约306万m2。同时要敷设2100m热水供热管道，管径为DN700，原两根DN800的蒸汽管道可作为备用。但该管道长期不用，内外腐蚀将很严重，到需要使用时，肯怕难以如愿。
新建热电厂敷设一蒸汽供热管道，最大供气量500t/h，供西安北方惠安化学工业公司200 t/h，草堂科技产业基地工业用汽300t/h，如采用支状敷设方式，从热电厂至惠安化工厂1200m管段，管径为DN1200，才能保证惠安化学工业公司用热参数；在非采暖期热负荷很小时，相对热损失很大。管径为DN1200蒸汽管道，造价高，保温外径太大不便施工，因此不予采用。如采用辐射敷设方式，从新建热电厂至惠安化工厂1200m处，拆除原有供热管道（运行时间过长），新建管径为DN800蒸汽管道，才能保证惠安化学工业公司用热参数；另外再敷设管径为DN900，长度约7400m的蒸汽管道供草堂科技产业基地工业用汽300t/h，热电厂内建一首站，最大供热量415MW，供草堂科技产业基地采暖和生活热负荷，供热管经DN1000。
按第二方案实施，二电厂一切不变。新建热电厂敷设一热水供热管道至吕公路，供热距离5990m,供热管经DN700;供热参数133/70℃，最大供热量153MW，供热面积约306万m2。对草堂科技产业基地分别敷设蒸汽管网和热水管网。蒸汽管网供汽量300t/h，供热管经DN900;热水管网供热量415MW，供热管经DN1000，供热距离约7400m。
综上所述：第一方案，二电厂需建一首站，新敷设2100m DN700的热水供热管道至吕公路。新建热电厂敷设一DN800蒸汽供热管道1200m至惠安化学工业公司。
第二方案：二电厂一切不变。新建热电厂敷设5990m DN700热水供热管道至吕公路。
两个方案比较，第二方案的投资可能略高于第一方案，但差别不大。如采用第一方案，实际上要废除新建才三年的两根DN800的蒸汽管道，该蒸汽管道投资大，在建设过程中，各部门克服了许多困难，现在要废除他，这对各方面都不好解释，影响不好。因此，建议采用第二方案。
