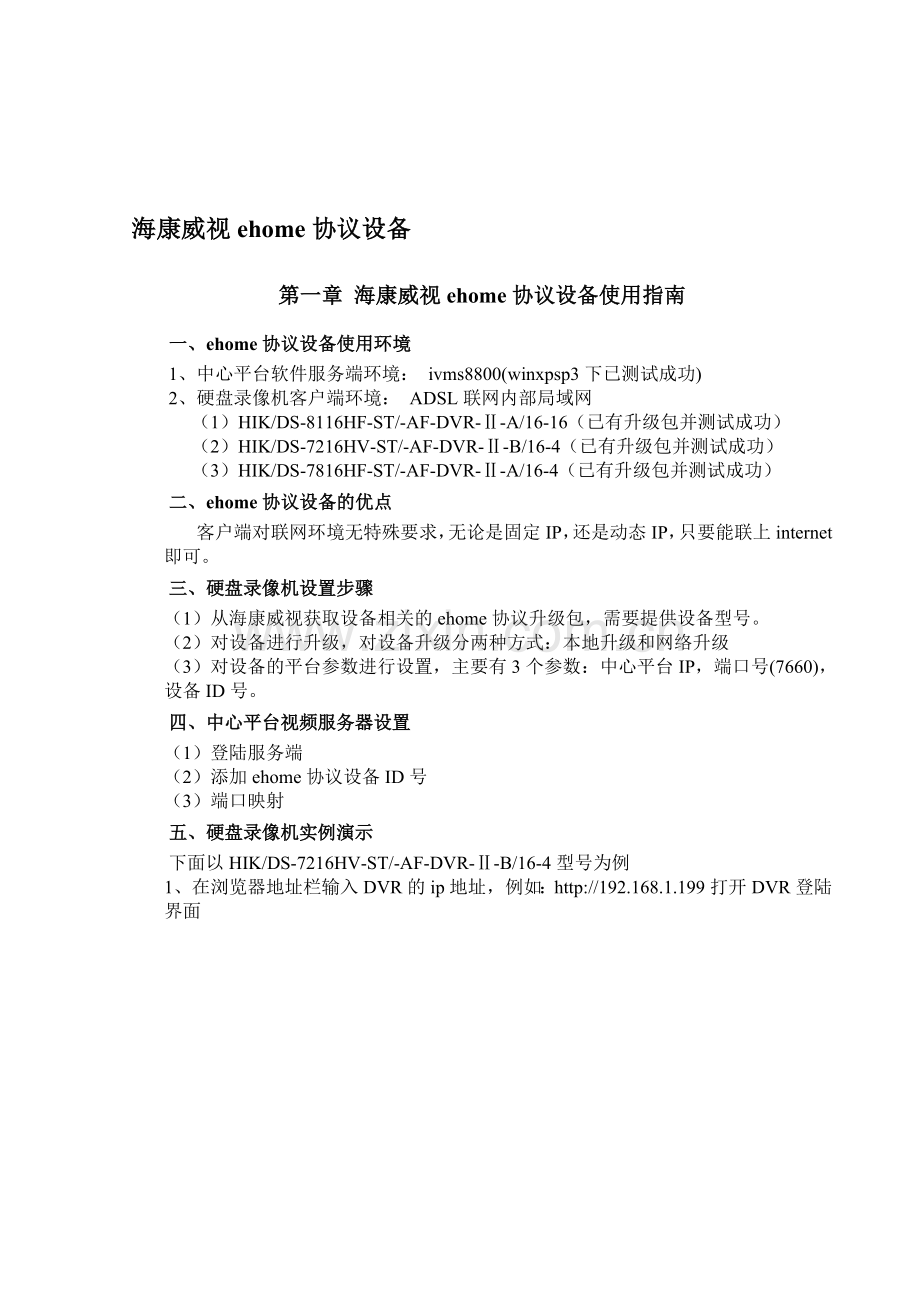

海康威视ehome协议设备
第一章 海康威视ehome协议设备使用指南
一、ehome协议设备使用环境
1、中心平台软件服务端环境： ivms8800(winxpsp3下已测试成功)
2、硬盘录像机客户端环境： ADSL联网内部局域网
（1）HIK/DS-8116HF-ST/-AF-DVR-Ⅱ-A/16-16（已有升级包并测试成功）
（2）HIK/DS-7216HV-ST/-AF-DVR-Ⅱ-B/16-4（已有升级包并测试成功）
（3）HIK/DS-7816HF-ST/-AF-DVR-Ⅱ-A/16-4（已有升级包并测试成功）
二、ehome协议设备的优点
客户端对联网环境无特殊要求，无论是固定IP，还是动态IP，只要能联上internet即可。
三、硬盘录像机设置步骤
（1）从海康威视获取设备相关的ehome协议升级包，需要提供设备型号。
（2）对设备进行升级，对设备升级分两种方式：本地升级和网络升级
（3）对设备的平台参数进行设置，主要有3个参数：中心平台IP，端口号(7660)，设备ID号。
四、中心平台视频服务器设置
（1）登陆服务端
（2）添加ehome协议设备ID号
（3）端口映射
五、硬盘录像机实例演示
下面以HIK/DS-7216HV-ST/-AF-DVR-Ⅱ-B/16-4型号为例

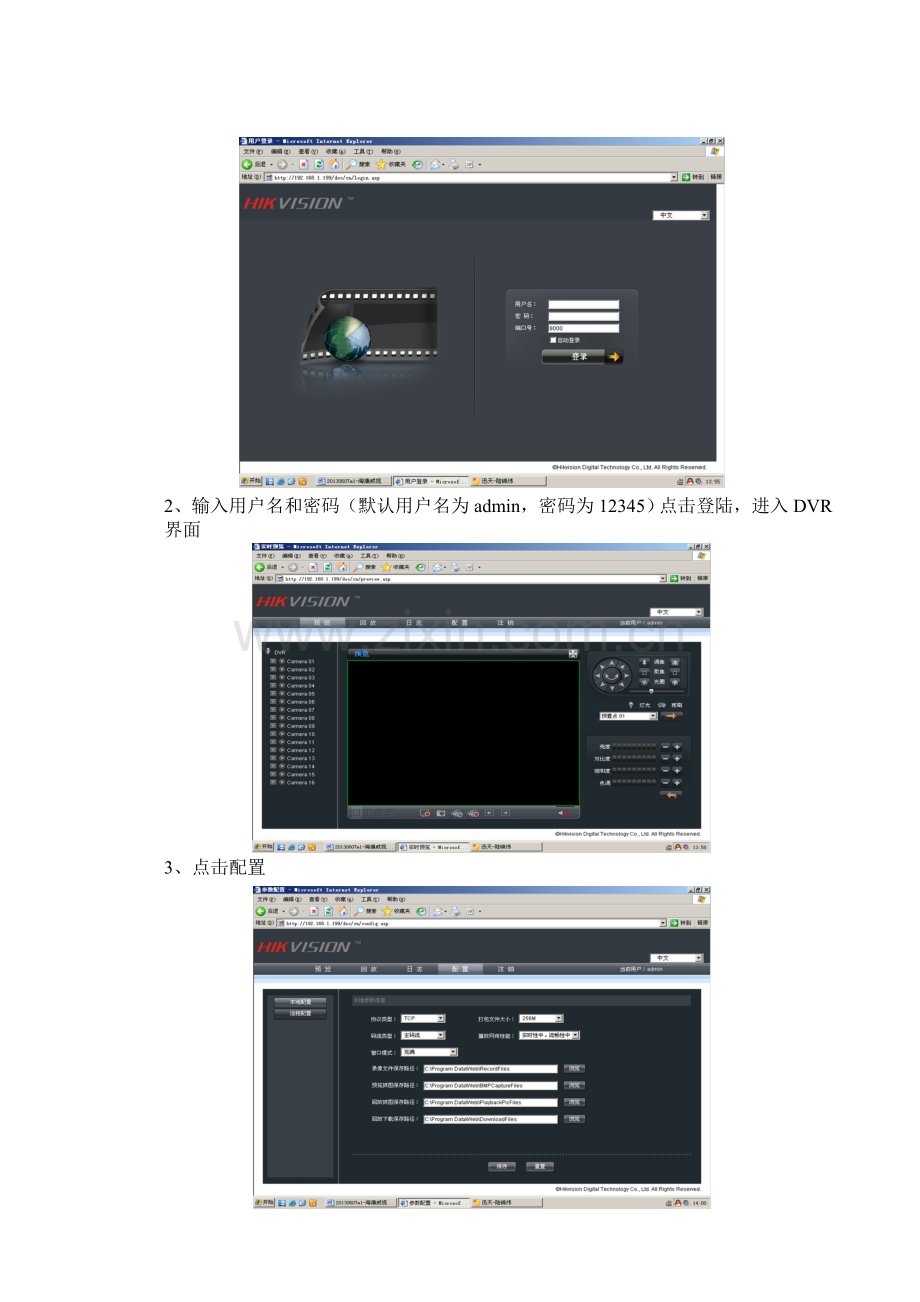

1、在浏览器地址栏输入DVR的ip地址，例如：http://192.168.1.199打开DVR登陆界面

2、输入用户名和密码（默认用户名为admin，密码为12345）点击登陆，进入DVR界面

3、点击配置

4、点击远程配置

5、点击设备维护或者远程升级

6、点击浏览，找到对应的解压缩后的升级文件，点击打开

7、点击升级，

8、点击确定

9、等待升级完成

10、重启设备

11、重新登陆：如果是HIK/DS-8116HF-ST/-AF-DVR-Ⅱ-A/16-16型号，可以用web界面，其中有一项“平台设置”：需要设置三项：
（1）平台的IP地址，比如122.34.71.141（平台的外网地址）
（2）Ehome注册的端口号：默认为7660
（3）设备的ID号，这个自己编写一个有意义的字母数字组成的ID号即可，长度为15位左右，比如cy20130601。
12、如果重新登录后没有“平台设置”这个菜单，请往下看：
注：HIK/DS-7216HV-ST/-AF-DVR-Ⅱ-B/16-4和HIK/DS-7816HF-ST/-AF-DVR-Ⅱ-A/16-4型号就没有。
13、telnet硬盘录像机的本地IP地址，比如:：telnet 192.168.1.199回车

（1）输入用户名，密码登陆（注：有的型号的硬盘录像机，用户名需输入root,密码是root或12345才能登录，比如HIK/DS-7308HF-ST/-AF-DVR-Ⅱ-A/8-4），进入命令行操作模式，输入helpm或者 setPrint显示帮助信息；

（2）输入setCMS 122.34.71.141：7660回车，此命令为设置注册中心平台视频服务器的IP地址及端口号，注意，端口号不能随便更改，一般为7660。注：121.33.72.147为中心平台视频服务器的外网地址；
（3）输入setFrontId zb20130607回车，此命令为设置注册本地设备的ID号，ID号自己随意编，比如示例中的zb20130607；
（4）输入getCMS 可以查看已注册的IP地址、端口号、ID。
14、在配置时需要注意：
（1）硬盘录像机设备需要填写本地IP 及网关，连通外网；
（2）前端（硬盘录像机端）无需端口映射；
（3） 中心平台视频服务器端需要映射TCP协议的554端口、6010端口、7302端口及12000-16000端口（注：12000-16000端口的映射数可以根据前端硬盘录像机的路数开放，但是需要修改中心平台软件的配置文件，在下面的“情况分析”中有介绍如何修改配置文件）；UDP协议的7660端口。
注：12000-16000端口为中心平台软件预设的2000路视频的端口，一路视频需要映射2个端口。例：一个16路的硬盘录像机就只需要映射12000-12031的端口，在增加一个8路的硬盘录像机就需开放12032-12047的端口，每新增一台硬盘录像机端口映射就是硬盘录像机的路数*2。
六、情况分析
（一）第一种情况
只有一个外网固定IP地址需要对应多台服务器，不能把外网固定IP与中心平台视频服务器单独对应的情况：需要根据前端硬盘录像机的路数修改配置文件；
（1）鼠标右键单击桌面这个图标，选择“属性”，单击 “快捷方式”菜单下的 “查找目标”键；
（2）打开stream文件夹，找到Ehomecfg文件，鼠标右键单击Ehomecfg文件，选择“编辑”；

（3）修改默认的<EhomeTcpPortCount>2000</EhomeTcpPortCount>为
<EhomeTcpPortCount>需要上传的硬盘录像机的总路数</EhomeTcpPortCount>；
（4）保存退出。
（5）端口映射从12000端口开始，映射硬盘录像机的总路数*2的端口数。
（二）第二种情况
2、中心平台有一个外网固定IP地址只对应中心平台视频服务器的情况：只需要做外网IP地址与中心平台视频服务器IP地址的全部端口映射。
第二章 中心端视频监控软件安装及配置
一、安装前提
Ivms-8800集中监控管理系统是由海康威视自主开发的专用视频监控系统，下面就以Ivms-8800为例进行说明
1、软件获取：该软件必须通过海康威视正规渠道授权获取，并附带有本套产品安装，管理，调试说明说
2、加密狗获取：通过正规渠道获取的产品，默认会自带一个加密狗
二、安装条件
这里的安装条件指的是该产品所需运行的最低硬件配置的环境，这里以Ivms-8800为例来说明
一、硬件环境
1、 CMS服务器：
CPU：intel Xeon X5620 2.4GHz
内存：4G DDR3
网卡：Intel 1000M NIC*2(安装最新网卡驱动)
2、 其他服务器
CPU：intel Xeon X3440 2.53GHz
内存：4G DDR3
网卡：Intel 1000M NIC*2(安装最新网卡驱动)
3、 解码服务器
CPU：Intel /AMD双核 1.6GHz以上
内存：2G DDR2
网卡：Intel 或者RealTek的100Mbps以上网卡(安装最新网卡驱动)
二、软件环境
1、CMS服务器
操作系统：Windows Server 2008只支持32位操作系统,不支持XP SP2系统
JDK:Java Platform,Standard Edition,JDK6 Update 14
环境变量：java_HOME=JDK安装目录
应用服务器：Tomcat 6.18
数据库服务器：MySQL5.1.34/PostGreSQL9.0/Oracle 10G
2、其他服务器
操作系统：Windows Server2008 ，只支持32位操作系统
客户端：操作系统：Windows XP SP3/Windows 7只支持32位操作系统
显卡驱动：支持Overlay模式
三、安装步骤
1、CMS服务器安装
（1）找到海康威视产品包，找到CMS文件夹，执行CMS_V2.0.3_21897_Build20130403.exe文件进入安装界面

（2）点击“下一步”提示JDK的安装提示，点击确认，此时会弹出JDK许可对话框，选择接受，在执行“下一步”

点击“更改”可选择安装目录，在执行“下一步”操作
（3）JDK安装完成之后会自动安装JDE

点击“更改”可选择安装目录，在执行“下一步”操作
（4）Java环境安装环境完成如下提示：

（5）java环境安装完成之后，回到产品的安装向导

输入用户名和公司名之后选择下一步

这里是选择服务的，可以选择全部，全部安装的后，会将本产品所带的所有服务全部装上，定制是选择性安装，根据需要安装
所有服务包括如下

选择后点击“下一步”进入装目录设置框，可以对安装目录进行修改
（6）选择后点击确认，系统将自动运行安装操作，安装的项目包括
a、数据库：该数据是本产品所自带的数据库
b、产品服务：此处会根据第五步中的选择进行安装

点击完成后，CMS中心服务器安装完毕，需重启电脑
2、功能服务器安装
找到海康威视产品文件夹中服务器目录，执行CentralServer_V2.0.3_21708_Build20130326.exe文件

执行“下一步”操作

一直执行下一步操作，完成本次向导安装

3、客户端安装
客户端安装可以安装在其他可运行机器上，运行时将服务器地址指向CMS服务器地址即可
四、测试验收
1、CMS中心服务器安装完成测试方法
A、通过http://127.0.0.1访问，能弹出如下对话框证明该服务器安装成功

初始用户名admin 密码12345

2、功能服务器安装测试方案
A、桌面上会生成一下2图标
点击前面这个图标先进入一下界面，并能看到可运行程序表示安装成功

点击后面图标会见到另一个界面，该界面是进行磁盘配置，则表示安装成功，如图：

五、配置管理
Ivms-8800产品安装完成之后，需要对相应的设置进行修改
1、 登陆CMS服务控制端，进入组织资源，在主控制中心下添加监控区域；

（1）选择主控制中心，单击键添加监控区域；

2、访问方式配置
Ivms-8800 产品支持页面配置访问端口，配置地点在系统参数里面；
（1）这页主要是配置报警接收人信息

（2）该页主要是配置访问端口及添加IP地址

3、进入组织资源，点击服务器栏目，新建服务器（必须新建的服务器是流媒体服务器、网络管理服务器、设备代理服务器，其它服务器根据需要新建）；

（1）以新建流媒体服务器来说明：

必填项：名称，IP地址，所在网域；
此处名称可以随意命名，IP地址这里必须是本机内网IP，所在区域必须是本机内网Ip所在区域的IP，即本机IP。所在区域还有一个外网区域，点击所在区域后面红色框可见；
这里面主要是填写外网的IP地址，外网的IP地址是固定IP，另外还需要端口映射8000端口；

其他服务器的配置基本上和该服务器配置相似，不一一列举。
4、添加设备
在组织资源中有一个设备栏目，此处是进行设备添加和删除操作的

这里介绍两种设备添加方式，普通方式添加和Ehome协议添加
（1）普通方式设备添加如图：

在这里最重要的就是IP地址和该设备的登陆用户名和密码。点自动生成，如果能看到对应的通道，则表示添加成功，次方式是基于IP地址的
（2）Ehome协议设备添加
A、设备类型选择Ehome协议设备
B、Ehome协议添加设备是根据对方设备的ID名来添加的（该ID名是硬盘录像机注册时的ID名），并且要保证有代理服务器才可配置，配置是要注意内网所有网段的配置；
C、设备名称可以随意填写；
D、设备序列号可以随意填写；
E、模拟通道数是硬盘录像机的路数。

另外在添加Ehome设备时要启动流媒体转发功能

5、 添加监控点
（1） 单击新添加的监控区域后添加监控点。

（2）根据硬盘录像机的路数添加
6、 控件安装
（1） 如果在“实时监控”中不能看视频，需要安装实时预览控件。
