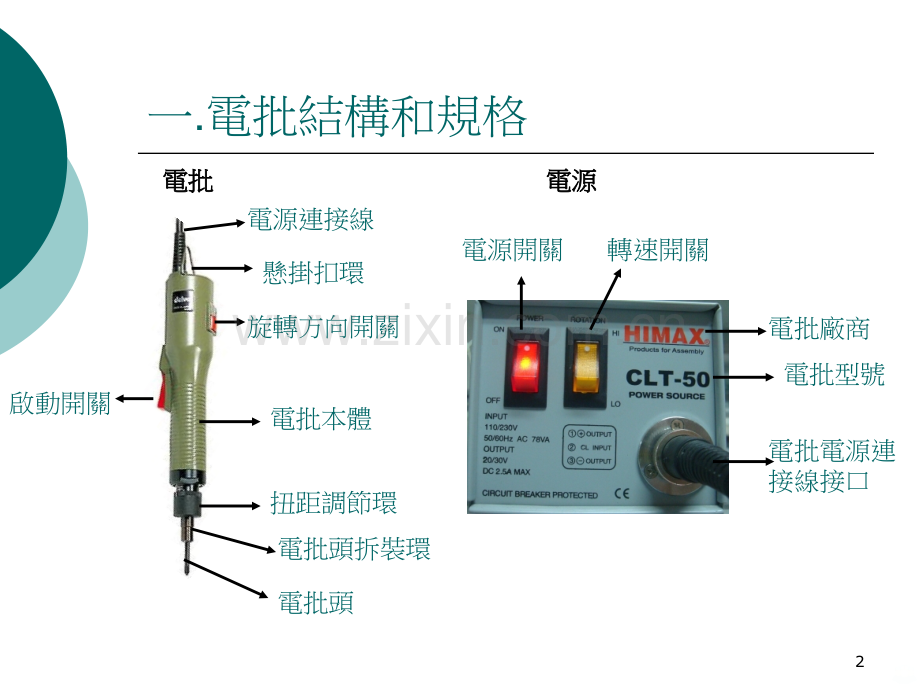

電批的使用方法1一.電批結構和規格電批頭扭距調節環電批電批電源電源電批本體旋轉方向開關啟動開關電源連接線懸掛扣環電批頭拆裝環電批廠商電批型號電批電源連接線接口電源開關轉速開關2電批規格:1.型號:廠商對不同規格電批定義的編號.2.扭力:指電批可輸出最小和最大的扭力值.3.扭力精度:扭力輸出的誤差程度.4.空轉速:電批空載下的每分鐘旋轉圈數.5.電壓:電批的額定工作電壓.6.長度&直徑:電批本體的長度和直徑規格.7.適用螺絲:適合鎖附螺絲的直徑規格.(電批的選擇一般以扭力值作依據)3二.電批使用前準備.1.懸掛電批:電批使用懸掛吊環懸掛使用,一般懸掛後的工作台面上放上產品後,電批頭距產品的距離在1015cm較好,即可防止刮傷產品又可達到最小作業距離和滿足雙手作業原則.懸掛吊環掰開卡勾吊環自動回轉增加掉線長度也可按”+”-”所標箭頭方向旋轉調節旋鈕42.扭力設定和校準(點檢)連結好電源線後打開電源開關,按照扭力儀的使用規範進行校準,當扭力大小不是你所需求的,則可以調節電批的扭距調節環進行調整.扭距調節環HIOS無碳刷電批扭距調節環53.更換合適電批頭 按壓電批頭拆裝環,安裝電批頭後,放開拆裝換即可.HIOS無碳刷電批需將拆裝環向外拉.6三.常用批頭的類型和規格常見螺絲頭常見螺絲頭71.十字十字82.一字一字92024/5/7 周二103.內菊花內菊花114.H形形125.三角和螺旋形三角和螺旋形13四.電批的使用1.手握方式鎖螺絲持握方式調整旋轉方向持握方式142.鎖附方式 左手取螺絲,右手持握電批將螺絲裝到有磁性的電批頭上 垂直將螺絲對準螺絲孔,按壓啟動開關,將螺絲鎖入螺絲孔中.15五.電批扭力的定義:1.首先要認識螺絲的類型.162.常見螺絲對相應鎖附材質的扭力範圍以上扭力範圍只作為初步扭力設定範圍參考以上扭力範圍只作為初步扭力設定範圍參考,不能作為實際作業扭力標準不能作為實際作業扭力標準,實際的作業扭力範圍需要實際的作業扭力範圍需要更據不同螺絲更據不同螺絲,不同材質不同材質,不同鎖附螺絲深度不同鎖附螺絲深度,決定不同扭力範圍決定不同扭力範圍,具體訂定方法見下面介紹具體訂定方法見下面介紹.173.扭力確認方法1.先確認螺絲絲牙類型和鎖附材質.確定大致所需扭力範圍.2.調整電批扭力後,鎖附1pcs產品,確認如下項目,無異常後,再確認10pcs產品,確保穩定性後,可定義作業扭力.182024/5/7 周二19
