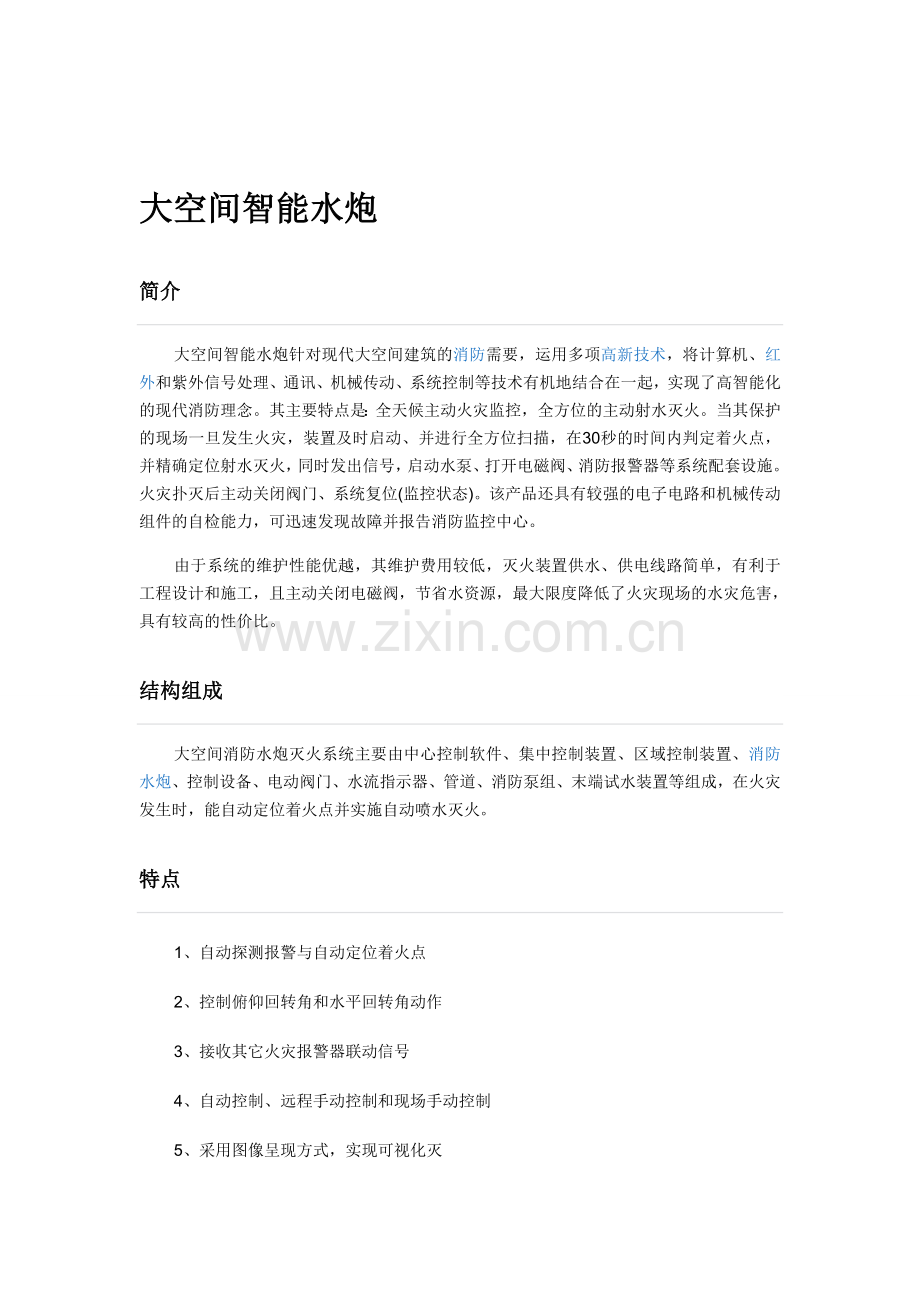

大空间智能水炮
简介
大空间智能水炮针对现代大空间建筑的消防需要，运用多项高新技术，将计算机、红外和紫外信号处理、通讯、机械传动、系统控制等技术有机地结合在一起，实现了高智能化的现代消防理念。其主要特点是：全天候主动火灾监控，全方位的主动射水灭火。当其保护的现场一旦发生火灾，装置及时启动、并进行全方位扫描，在30秒的时间内判定着火点，并精确定位射水灭火，同时发出信号，启动水泵、打开电磁阀、消防报警器等系统配套设施。火灾扑灭后主动关闭阀门、系统复位(监控状态)。该产品还具有较强的电子电路和机械传动组件的自检能力，可迅速发现故障并报告消防监控中心。
由于系统的维护性能优越，其维护费用较低，灭火装置供水、供电线路简单，有利于工程设计和施工，且主动关闭电磁阀，节省水资源，最大限度降低了火灾现场的水灾危害，具有较高的性价比。
结构组成
大空间消防水炮灭火系统主要由中心控制软件、集中控制装置、区域控制装置、消防水炮、控制设备、电动阀门、水流指示器、管道、消防泵组、末端试水装置等组成，在火灾发生时，能自动定位着火点并实施自动喷水灭火。
特点
1、自动探测报警与自动定位着火点
2、控制俯仰回转角和水平回转角动作
3、接收其它火灾报警器联动信号
4、自动控制、远程手动控制和现场手动控制
5、采用图像呈现方式，实现可视化灭

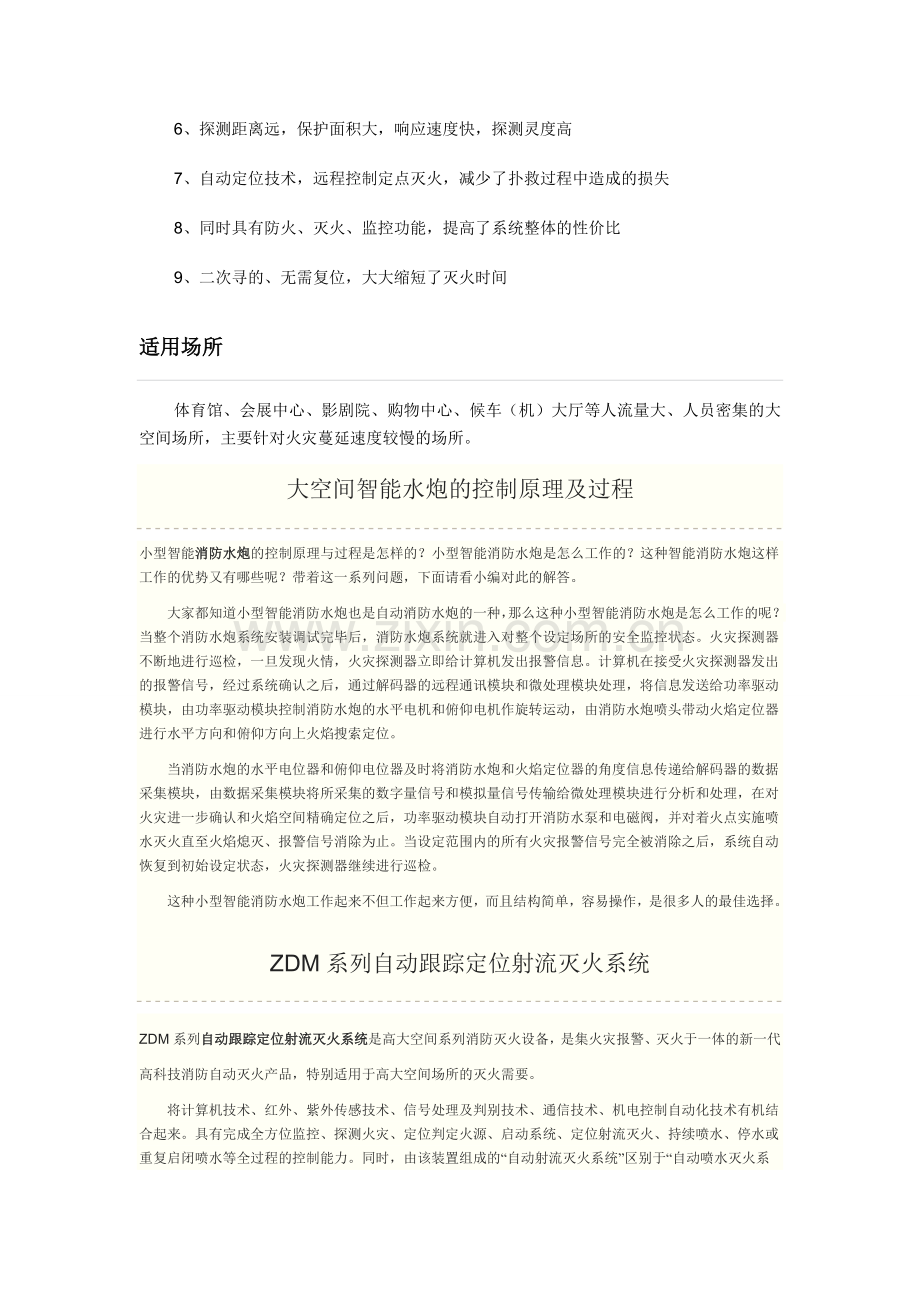

6、探测距离远，保护面积大，响应速度快，探测灵度高
7、自动定位技术，远程控制定点灭火，减少了扑救过程中造成的损失
8、同时具有防火、灭火、监控功能，提高了系统整体的性价比
9、二次寻的、无需复位，大大缩短了灭火时间
适用场所
体育馆、会展中心、影剧院、购物中心、候车（机）大厅等人流量大、人员密集的大空间场所，主要针对火灾蔓延速度较慢的场所。
大空间智能水炮的控制原理及过程
小型智能消防水炮的控制原理与过程是怎样的？小型智能消防水炮是怎么工作的？这种智能消防水炮这样工作的优势又有哪些呢？带着这一系列问题，下面请看小编对此的解答。
　　大家都知道小型智能消防水炮也是自动消防水炮的一种，那么这种小型智能消防水炮是怎么工作的呢？当整个消防水炮系统安装调试完毕后，消防水炮系统就进入对整个设定场所的安全监控状态。火灾探测器不断地进行巡检，一旦发现火情，火灾探测器立即给计算机发出报警信息。计算机在接受火灾探测器发出的报警信号，经过系统确认之后，通过解码器的远程通讯模块和微处理模块处理，将信息发送给功率驱动模块，由功率驱动模块控制消防水炮的水平电机和俯仰电机作旋转运动，由消防水炮喷头带动火焰定位器进行水平方向和俯仰方向上火焰搜索定位。
　　当消防水炮的水平电位器和俯仰电位器及时将消防水炮和火焰定位器的角度信息传递给解码器的数据采集模块，由数据采集模块将所采集的数字量信号和模拟量信号传输给微处理模块进行分析和处理，在对火灾进一步确认和火焰空间精确定位之后，功率驱动模块自动打开消防水泵和电磁阀，并对着火点实施喷水灭火直至火焰熄灭、报警信号消除为止。当设定范围内的所有火灾报警信号完全被消除之后，系统自动恢复到初始设定状态，火灾探测器继续进行巡检。
　　这种小型智能消防水炮工作起来不但工作起来方便，而且结构简单，容易操作，是很多人的最佳选择。

ZDM系列自动跟踪定位射流灭火系统
ZDM系列自动跟踪定位射流灭火系统是高大空间系列消防灭火设备，是集火灾报警、灭火于一体的新一代高科技消防自动灭火产品，特别适用于高大空间场所的灭火需要。
　　将计算机技术、红外、紫外传感技术、信号处理及判别技术、通信技术、机电控制自动化技术有机结合起来。具有完成全方位监控、探测火灾、定位判定火源、启动系统、定位射流灭火、持续喷水、停水或重复启闭喷水等全过程的控制能力。同时，由该装置组成的“自动射流灭火系统”区别于“自动喷水灭火系统”，其灭火过程不需依赖手工操作，喷头开启也不需要依赖周围环境温度的升高，具有主动判定火灾、定位及开启的能力。整个系统从发现火灾、火灾确认、启动系统、射流灭火至灭火后停止射水的全过程都是主动完成的。当监控范围内发生火情时，该灭火装置能迅速捕捉到火灾信息，在短时间内准确定位，喷洒灭火。灭火剂使用率高，灭火后自动停水，不会造成大量水渍污染甚至火灾后的水灾。如果火灾复燃，该装置自动重新启动，再一次完成灭火过程，灭火于萌芽状态。
　　该产品为高大空间场所的有效灭火提供了完美的解决方案，产品技术达到世界领先水平。在消防工程使用中，该灭火系统与传统自动喷水灭火系统比较，综合造价可降低30％左右，是当今消防工程中灭火设备的首选产品。由于该产品具有安装简单、施工周期短、外形新颖美观等特点，也是对具有火灾隐患的工程进行整改时采用的最理想产品。
ZDM系列自动跟踪定位射流灭火系统广泛应用于：会展中心、大型商场、办公楼、医院、机场、火车站、图书馆、电影院、体育馆、厂房、仓库、批发市场等大空间的场所。
一、ZDMS0.6/5S自动跟踪定位射流灭火装置型号
ZDMS0.6/5S （保护半径25米）
ZDMS0.6/5S-A （保护半径30米）
ZDMS0.6/10S （保护半径35米）
二、ZDMS0.6/5S自动跟踪定位射流灭火装置特点及功能
对监控区域内（R：保护半径）进行高大空间火焰探测。25秒内完成扫描定位，开启电磁阀，对火点实施定位喷水灭火等动作，并发出报警信号。如产品配套ZDM-SPL1600系列灭火装置联动控制柜和区域控制箱，能够在现场实现手动、自动、分区等各种操作。如与火灾自动报警控制系统联接，现场只需接入输入模块和输入输出模块即可实现自动报警及灭火的全部操作
三、ZDMS0.6/5S自动跟踪定位射流灭火装置外形尺寸

四、技术参数

型号
项目
ZDMS0.6/5S
ZDMS0.6/5S-A
ZDMS0.6/10S
最小/最大安装高度（m）
6/25
6/25
6/25
射流半径(m)
28
34
39
最大保护半径(m)
25
30
35
监控半径(m)
40
40
40
额定工作压力（MPa）
0.6
0.6
0.6
额定流量（L/s）
5
5
10
灭火能力(级)
1A
1A
1A
接口直径(mm)
DN25
DN32
DN32
喷口直径(mm)
Φ15*2
Φ30
Φ30
启动时间（s）
≤25
≤25
≤25
启动方式
火焰光谱
火焰光谱
火焰光谱
喷水方式
直射后往复摆动
直射后往复摆动
直射后往复摆动
视频监控
可选
可选
可选
工作环境温度（℃）
4～55
4～55
4～55
重量（KG）
8
10
10
五、安装说明及示意图
从配水支管接出，首先将球阀安装在水管上，然后安装电磁阀，电磁阀后接一个直角变径弯头，弯头下直接安装灭火装置（电磁阀和装置间的水管越短越好）。灭火装置接口采用螺纹连接。装置电源控制箱要在灭火装置附近的顶棚或水管上固定好，彼此相对距离不宜超过3米。
1、灭火装置局部连接示意图：

2、连线：灭火装置与装置电源控制箱通过随设备提供的线束连接好。电磁阀接入装置电源控制箱中阀电源输出端子。
四、消防水泡应用方案
灭火装置可根据现场实际需要灵活配置，以下有几种常用方案供设计参考。
1.单个灭火装置构成的灭火系统。
这种方案主要应用于小规模需要，实际应用不是很多。系统主要构成如下：

2.多个灭火装置与区域控制箱连接构成的灭火系统。
多个灭火装置与区域控制箱连接构成的灭火系统适用于独立的中小规模的现场使用。

3.多个灭火装置及区域控制箱与自动火灾报警系统连接。
多个灭火装置及区域控制箱与自动火灾报警系统连接构成的灭火系统适用于大规模的火灾灭火现场使用。

六、注意事项
1、从接线盒、线槽等处连接到灭火装置、电磁阀的线束应加金属软管保护，金属软管长度不宜超过0.8m。
2、电磁阀和灭火装置间靠近灭火装置处应设置一个吊箍，在水平管道上两个吊箍间的距离不宜超过5米。
3、水平安装的管道宜有坡度并坡向泄水阀，坡度不宜小于2‰。
4、灭火装置上沿应平行或低于天花板、梁底和风管底设置。
5、因为管网压力比较大，进行射水灭火工作时势必给管路比较大的反作用，所以“灭火装置局部连接示意图”中标记2的变径弯头应选用优质产品，并在两端连接处（横水管弯头处和灭火装置连接处）进行适当紧固，要求弯头沿横水管横断面及灭火装置进水管横断面施加100公斤力，弯头无扭动、松动，否则将极大影响灭火装置射水灭火时的精度，造成安装隐患。
6、系统中所有组件的公称压力不得小于系统的公称压力，压力表精度不低于1.5级，量程为公称压力的1.5倍。
一、红外智能组件型号
ZDMP-A25（监控半径25米）
ZDMP-A40（监控半径40米）
ZDMP-A80（监控半径80米）
二、ZDMP-A25红外智能组件特点及功能
该组件是集单片机技术、红外、紫外技术于一体的高大空间火灾探测部件，在该组件监控范围内发生火情时20秒内启动大流量洒水器或其它灭火装置进行洒水灭火。同时给出报警信号，洒水完成后自动停止，火焰复燃可重新启动。该组件可与火灾自动报警中心连接，启动其他消防设备。该装置可同时控制1-4个大流量洒水器。最多时一个红外智能组件可以带8个大流量洒水器（用作隔离水幕时）。
三、ZDMP-A25红外智能组件外形尺寸

四、ZDMP-A25红外智能组件技术参数
型号
ZDMP-A25
ZDMP-A40
ZDMP-A80
监控半径(m)
25
40
80
安装高度(m)
6～25
6～30
6～30
工作电压(DCV)
DC24V
DC24V
DC24V
工作环境温度(℃)
4～55
4～55
4～55
启动时间(s)
≤20
≤50
≤50
信号输出
无源触点
无源触点
无源触点
监控范围
中心夹角130度
中心夹角130度
中心夹角360度

五、 安装示意图
红外智能组件采用DC24V供电，首先将红外智能组件的底座用螺钉固定在顶棚或管网上(见螺纹连接尺寸)。组件的1号和2号金属片接DC24V,将组件上盖部分的金属片与底座部分的金属片按序号对准，顺时针旋转拧入底座。组件的3、4号金属片为继电器无源触点，用做火警信号输出。

各消防水炮系统安装示意图

上图为定位消防水炮（≥50m）系统图

上述为智能消防水炮
消防水泡的工作原理
消防水泡的工作原理：消防水炮是由单片机、传感器和传动技术与消防水炮结合于一体的高大空间自动灭火装置，在灭火装置监控范围内发生火情若干秒内启动，快事完成自动扫描定位，开启电磁阀，并打出警报信号启动消防水泵，对火电实施定位喷水灭火、洒（喷）水完成后自动停止，火焰复燃可重新启动。
