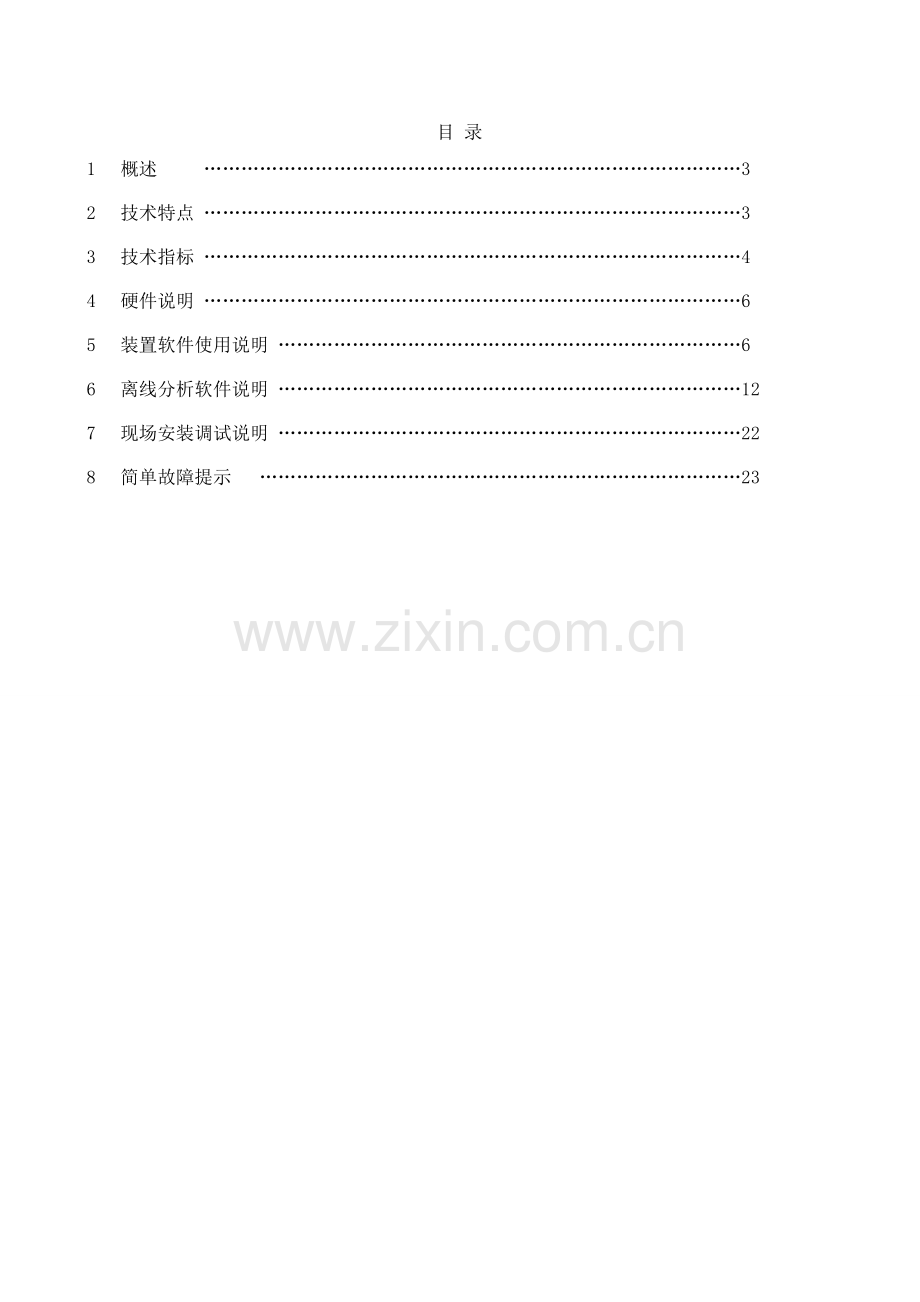

4、术规程(V2.1)保定浪拜迪电气股份有限公司目 录1 概述 32 技术特点 33 技术指标 44 硬件说明 65 装置软件使用说明 66 离线分析软件说明 127 现场安装调试说明 228 简单故障提示 23 1 概述录波系列装置自一九九六年投运至今,经国内电厂运行考核,各项性能指标均满足电力系统的运行要求,倍受广大电力用户欢迎,成功填补了国内机组录波的空白。多年来我公司一直致力于微机故障录波产品的改进升级,随着国内电力需求迅猛增长及继电保护技术要求的不断提高,单纯的故障记录数据已经不能满足用户的需求,只有动态记录数据才能更全面地监控、记录和分析电力系统的运行工况。LBD-WLB8000微机线
5、路动态记录分析装置和LBD-MGR-8000/T 微机变压器动态记录分析装置是基于LBD-MGR8000型微机发变组动态记录分析装置硬件基础而设计的,具有自主知识产权的新一代嵌入式动态记录分析装置。完全符合DL/T553-94、DL/T663-1999、DL/T 873-2004行业标准,采用高性能、低能耗嵌入式硬件平台配置嵌入式实时操作系统设计完成。主要用于电力系统故障或异常工况的电压、电流数据记录和有关保护及安全自动装置动作顺序记录,再现故障和异常运行时的电气量变化过程,并完成故障录波数据的综合分析,为确定故障原因、正确分析和评价保护及自动装置的动作行为提供依据。本装置主要应用于110kV
6、以上等级的变电站,也可应用于其他等级的变电站和电厂。2 技术特点2.1 高性能嵌入式硬件结构平台设计采用低功耗、强大运算能力的32位浮点DSP负责采样计算,在极短的时间完成各种起动方式的计算,使装置能迅速、准确地判断故障;免风扇ETX嵌入式主板负责数据处理,该硬件具有微功耗、稳定、可靠,并可以根据实际需求任意剪裁,设计各种不同的I/O方式。加上大规模可编程逻辑器件、SMD表贴工艺、6层PCB印制板设计应用,大大提高了装置的稳定性和可靠性。2.2 稳定高效嵌入式软件平台设计采用国际上军方使用的实时多任务嵌入式操作系统,它可以简化编程,可根据实际需求进行裁剪,可运行在很小的嵌入式设备上,具有程序小
7、,占用计算机资源少的高效特点。嵌入式操作系统避免了计算机病毒和网上的恶意攻击,从而保证了系统不会因为用户的误操作、病毒等造成系统损坏或瘫痪。2.3 高速数据采集本装置最高采集速度20kHz,开关分辨率0.05ms,为全面详细分析故障、测距、监测系统运行工况提供了高质量的数据源;通过分析观察数据波形的细微部分,可以帮助运行维护人员发现新投运设备的缺陷或多年运行待检修陈旧设备中的隐患。对逼真细腻地重现故障波形、真实地反映供电质量,发现运行设备的异常状态都是极其有用。2.4 人性化直观的自诊断芯片级告警功能 由于在硬件上进行的冗余设计,可以对板上的主要表贴芯片进行自检,若芯片损坏,即可就地显示窗口直
8、观显示报出(如AD、SDRAM、FIFO等芯片故障),避免了因网络中断或后台机故障时,前置机故障维护人员无法维修的缺点;也可上传分析站或远方调度报出。2.5 免维护安全模式的独立运行装置采用背插板式6U机箱设计,抗干扰能力强,安装、维护、调试方便。可独立运行,自动生成运行、操作日志,详细记录装置的运行状况,使录波器的运行、操作有据可查。装置配置无辐射、绿色环保大屏幕TFT液晶显示器,直接输出显示和波形分析。还可使用管理机通过网络对装置进行全方位操作。2.6 稳态、暂态数据采用独立双通道存储、传输技术稳态数据和暂态数据独立存储和传输,互不影响。本装置具有不定长动态记录功能。即具有记录系统正常运行
9、数据的稳态记录功能,包括对电压、电流、有功功率、无功功率、频率等电气量,装置投入运行后就进行非故障起动的不间断连续记录,即使当系统有异常或故障起动暂态数据录波时,稳态记录仍连续记录。保证了当电网连续多次长时间发生大扰动(如系统大面积污闪等自然灾害)时,装置能完整地记录每次大扰动的全过程数据。2.7 大容量数据安全存储装置采用先进可靠的硬件设计,录波数据直接存盘,使录波数据容量不再受内存容量的影响,现在大容量的存储介质足以满足连续记录的能力;数据双备份使数据的安全性不会受到网络好坏、装置失电的影响。2.8 网络功能支持TCP/IP通讯协议;支持IEC 870-5-103通讯规约;支持百兆/千兆以
10、太网;支持双绞线,同轴电缆,光纤及电话线多种通信方式;可方便与故障信息管理系统、DCS系统、SIS系统、MIS系统及其它管理系统通讯组网。2.9 装置软件2.9.1 嵌入式实时的多任务数据处理;2.9.2 中文图形操作界面;2.9.3 可实现监测、设置、调试等功能;2.9.4 组网能力:支持 TCP/IP 、IEC 870-5-103、FTP、 等多种规约;2.9.5 功能可定制、可裁剪,稳定性能高;2.9.6 具有天然的病毒免疫能力。3 技术指标3.1 最高采样频率20kHz。模数转换精度16位。开关量事件分辨率0.05ms。谐波分辨率:99次。3.2 数据记录方式3.2.1 数据记录方式故
11、障动态记录数据分A、B、C、D段进行连续故障的记录,当电网有大扰动,装置自动起动进入记录过程,并按下述方式进行记录。A时段:大扰动开始前的状态数据,记录时间为40500毫秒可由用户设定。B时段:大扰动后的状态数据,记录时间10010000毫秒可由用户设定。C时段:大扰动后的状态数据,记录时间120秒可由用户设定。D时段:若系统发生振荡,可记录1030分钟记录, 采样频率50/10/1Hz可设。A、B段采样频率20/10/5/2kHz可设,C时段1/0.5kHz可设。3.2.2 起动条件第一次起动:符合任一起动判据时自动起动,按A-B-C时段顺序执行。重复起动:在已经起动记录的过程中,如又满足新
12、的自动起动条件,则重新进入A-B-C时段重复执行。当完成记录且无新的自动起动条件时,自动停止暂态数据的记录。3.3 额定参数交流电压:Un=57.7V、100V;2倍额定电压长期工作;交流电流:In=5A、1A;2倍额定电流长期工作; 20倍过载,持续时间10s; 40倍过载,持续时间1s;高频信号:-10 V +10V、-5 V +5V;非电气量信号:温度、压力等传感器输出;开关量:常开、常闭无源空接点。3.4 工作电源:AC 220V,允许偏差:-20+10; 50Hz,允许偏差:-5+5;DC 220V 或DC 110V, 允许偏差:-20+10。3.5 记录起动方式起动方式包括模拟量起
13、动、开关量起动和手动起动。3.5.1 模拟量起动1) 正序量起动:正序电压的过压起动和低压起动。 2) 负序量起动:负序量起动含负序电压和电流的稳态量起动。3) 零序量起动:零序电压量和零序电流量起动。 4) 振荡起动: 1.5秒内电流变差10%起动。5) 频差、频率变化率起动:监测系统频率是否偏离正常频率范围。6) 其它起动: 任何一路输入的模拟量均可作为起动量,起动方式包括突变量起动和稳态量起动(过量或欠量起动)。3.5.2 开关量起动任何一路或多路开关量均可整定作为起动量。开关量起动方式可整定选择为开关闭合起动或开关断开起动。3.5.3 手动起动:人工起动数据记录。3.6 告警信号:失电
14、告警信号、录波起动信号、故障告警信号,信号输出同时提供独立的继电器接点(无源常开空接点),可用于接入中央信号回路。3.7 具有完备的数据分析功能,故障测距采用多种算法综合计算,测距精度高,误差为金属性接地2。3.8 实现多种对时方式,包括GPS模块对时,脉冲对时及串口对时方式。通过GPS全球卫星同步时钟实现全网同步采样,且带有绝对时标的记录数据使异地动态记录装置实现同步数据分析。3.9 通讯本设备可提供标准TCP/IP协议的以太网口,采用IEC870-5-103通讯规约,录波装置可接入当地MIS网共享数据,也可利用以太网卡接入MIS网实现异地控制,不仅实现数据文件远传,还可远方浏览、修改定值,
15、查看装置状态,手动起动,录波数据自动上传等功能。3.10工作环境环境温度: -5C+45C; 相对湿度: 90 %。3.11屏体及其尺寸 标准PK-10屏: 2260/2360(高) mm800(宽) mm600(深)mm。如有特殊要求可特制。 4 硬件说明装置采用背插板式6U机箱设计,抗干扰能力强,安装、维护、调试方便。机箱板卡从左到右依次分布为,X1至X6:模拟量输入板;X7:主机板;X8:开关量输入板;X9:电源板。4.1面板: 前面板含电源、运行、起动、故障指示灯。电源指示灯:常亮为电源正常指示。运行指示灯: 装置正常运行时,该灯闪烁。若装置工作异常时,该灯常亮或常灭。起动指示灯: 当
16、装置起动暂态记录后,该灯亮。故障指示灯: 装置一旦发生故障,该灯亮。4.2 模拟量输入板:采用32位高速DSP、16位A/D芯片,可独立完成12路模拟量的数据采集、运算和暂态记录起动判别。交流模拟量采用高精度隔离变换器作为变换器件,通过调整隔离变换器副边的负荷电阻可满足不同测量范围的要求。 4.3主机板以嵌入式ETX奔腾工控主板为核心构成,可最大管理72路模拟量和128路开关量的数据,完成前置机的监控管理、定值保存、录波数据的存储和上传等功能。并通过总线对各板进行控制和数据的传送。4.4开关量输入板:采用32位高速DSP,可独立完成128路开关量的数据采集和暂态记录的开关量起动判别。该板用于开
17、关量状态的检测。机内总线经光隔与外部开关量的输入回路完全隔离,以消除公共地线和电源产生的共模干扰,确保装置的可靠工作。4.5电源板: 提供5V、12V、24V电源供装置内部使用,板上设置了起动信号继电器、故障告警继电器、信号复归继电器。5 装置软件使用说明该软件主要完成整个装置的运行监控管理、装置的定值整定、记录数据的存储和分析,远方通讯以及简要故障报告、定值打印等。装置上电自动登陆系统,并进入软件主界面,主界面分监控界面和分析界面。5.1监控界面功能监控界面分4部分:功能按钮;信息显示;功能显示;数据文件列表。5.1.1功能按钮功能按钮包括:模拟量通道、开关量通道、定值整定、历史记录、更改口
18、令、手动录波、综合设置、文件分析。5.1.1.1 模拟量通道通过口令检查后,进行设置模拟量通道属性,包括:电厂名称、设备名称、模拟量通道名称、信号频率、相序、颜色、一次值单位、二次值单位。同时还可以查看零点漂移量。按SHFIT键,可切换输入法打开关闭。5.1.1.2 开关量通道通过口令检查后,进行设置开关量通道属性,包括:开关量通道名称、常开或常闭。5.1.1.3 定值整定通过口令检查后,进入定值整定菜单。窗口左侧显示已添加的线路名称,右侧显示5个功能按钮:添加线路,删除线路,综合定值,线路定值,退出配置。5.1.1.3.1 添加线路单击添加线路按钮,窗口左侧将添加一个新建线路名称,最多可添加
19、至18路,双击线路名称可对其进行设置。5.1.1.3.2 删除线路单击删除线路按钮,即可删除左侧选中的线路。5.1.1.3.3 综合定值单击综合定值按钮,进入综合定值设定对话框,包括:AB段录波频率: 20/10/5/2 kHz可选, 默认10kHz;C段录波频率: 1/0.5kHz可选, 默认1kHz;D段录波频率: 50/10/1 Hz可选, 默认1Hz;A段录波时长: 40ms-50ms可选, 默认40ms;B段录波时长: 100ms-10000ms可选,默认100ms;C段录波时长: 1s-20s可选, 默认5s;D段录波时长: 10min-30min可选, 默认10min;模拟量起动
20、门槛电压:50V(录波器投运时定值)、0V(录波器试验时定值);长期低频率投退: 1(投)或默认0(退);长期低电压投退: 1(投)或默认0(退);频率偏差定值: 0.5Hz;频率变化率定值: 0.1Hz/s。设定完成后,按下发定值按钮,定值生效,对话框关闭。按取消退出按钮,直接退出对话框。5.1.1.3.4 线路定值单击线路定值按钮,进入线路定值设定界面,即可设定线路名称,模拟量起始通道号,线路性质及相关模拟量、开关量定值。5.1.1.3.4.1 模 拟量定值单击模拟量定值按钮,设定各模拟量定值。-若线路性质为母线,模拟量定值包括:A相、B相、C相稳态量上限定值:110%Un;下限定值:90
21、%Un;3U0稳态量上限定值: 10%Un或8-10V;A相、B相、C相、3U0突变量定值:10%Un;正序电压上限定值:110%Un;正序电压下限定值:90%Un;负序稳态量上限定值:10%Un;一/二次值PT变比:用户设定;Un额定电压:57.74V。-若线路性质为出线,模拟量定值包括:A相、B相、C相稳态量上限定值:110%In;3I0稳态量上限定值:10%In或1A;A相、B相、C相、3I0突变量定值:10%In;I2负序过量:10%In或1A;1.5s内电流变差10%定值、高频/温度/压力信号定值、母线电压起始通道、是否单回线、另一回线A相通道等定值依据实际情况进行整定。In额定电流
22、:1A或5A;一/二次值CT变比:用户设定。5.1.1.3.4.2 开关量定值单击开关量定值按钮,设定各开关量通道。是否关联到线路:1(关联)或0(不关联);是否投入: 1(投)或0(退);按下发定值按钮,设定值生效,对话框关闭。按取消退出按钮,直接退出对话框。5.1.1.3.5 退出配置单击退出配置按钮,退出定值整定对话框。5.1.1.4 历史记录执行此功能,将打开本装置的操作运行日志,对装置的运行和人员的操作进行记录,以便维护设备时进行查阅。5.1.1.5 更改口令用户可更改操作口令,出厂默认为空。5.1.1.6手动录波执行此功能,将人为起动并记录录波数据。5.1.1.7综合设置日期时间设
23、置:可进行时间和日期设置;IP地址与子网掩码与端口号设置:IP地址:出厂默认192.168.1.200;子网掩码:出厂默认255.255.255.0;网关地址:出厂默认192.168.1.200;端口号:出厂默认2404;103规约装置地址设置:出厂默认0;起动信号复归间隔设置;出厂默认1分钟;串口对时参数设置:两种信息格式的对时模式可供选择。各项参数修改后,分别单击各“设置”按钮生效。5.1.1.8文件分析:切换到分析界面。5.1.2信息显示区光标在数据文件区,信息区显示当前文件属性:起动时间、起动日期、起动类型、起动线路、DSP数目、文件大小、文件名称、打开次数;光标在数据文件区外其它区域
24、时,信息区显示当前时间、频率、当前线路的有功、无功功率,鼠标右键可切换显示各条线路的有功、无功功率值。5.1.3功能显示区显示DSP板的运行状态,可显示正常运行、AD错误、SDRAM错误、FIFO错误、定值错误等提示,录波起动信息和数据记录进度等。5.1.4数据文件数据文件名包括14个字符文件名和2个字符扩展名,文件名本身反映了该数据文件对应的起动时间,文件名各字符含义如下: 文件名 扩展名 XXXX XX XX XX XX XX . ln年 月 日 时 分 秒 例如:ataC20061023102300.ln,则表示该数据文件为存在C盘record路径下2006年10月23日10时23分0秒
25、起动时记录的数据文件;显示最近1000次的故障文件,未分析文件为红色;打开后变为绿色;双击进入分析界面。5.2分析界面功能分析界面分4部分:波形显示;文件信息;功能显示;功能按钮。5.2.1波形显示在波形显示区,左侧显示通道信息,右侧显示波形,下侧显示光标所在位置时刻和四个方向按钮,其中时刻表示精确到微秒。鼠标放置左侧通道信息区,单击右键,弹出快捷菜单可以选择要显示的模拟量。鼠标放置右侧波形显示区,单击右键弹出快捷菜单,包括:还原波形的显示,显示通道的信息,关闭通道的信息,全屏幕压缩显示,第一次故障时刻,下个采样段位置,开始采样点数据,最后采样点数据,拉伸波形的显示,压缩波形的显示,有效值曲线
26、。5.2.2文件信息在监控界面数据文件中双击,将自动切换到分析界面,文件信息显示打开文件的信息内容,包括:当前打开的数据文件名,起动通道,DSP数目,起动次数,文件大小,测距结果,故障线路,故障类型,起动时间,起动日期,显示颜色一致为绿色。单击文件目录,有三种文件索引:按起动时间顺序索引,按线路类型顺序索引,按录波起动类型索引;打开一种方式既可显示索引文件。在文件目录中移动鼠标,可浏览当前文件信息,包括:起动通道,DSP数目,文件大小,测距结果,起动线路,故障类型,故障时间,起动日期,显示颜色与当前文件一致为蓝色。5.2.3功能显示可显示DSP板状态和起动信息,相序量计算、功率计算、谐波计算结
27、果,还可显示实时模拟量、实时开关量等。5.2.4功能按钮共14个功能按钮,主要完成故障文件的分析和装置调试监控功能,包括:监控界面,开出量调试,相序量计算,DSP板状态,实时模拟量,简要报告打印,功率计算,开关变位表,测距计算,谐波计算,手动录波,实时开关量,打印定值,关于软件,其中开关变位表,相序量计算,测距曲线,功率计算,谐波计算为分析功能按钮;实时模拟量,实时开关量,开出量调试为装置调试监控功能按钮。5.2.4.1 监控界面单击按钮,可切换到监控界面。5.2.4.2开出量调试此功能是测试前面板指示灯及开出接点信号正常与否。单击录波起动或装置故障按钮,装置相应的录波起动或装置故障指示灯及开
28、出接点闭合,单击信号复归,指示灯灭、接点复归,调试完毕,单击退出调试。运行中出现录波起动,装置故障后,接点自动复归时间可设定。5.2.4.3相序量计算单击按钮,选择要计算的模拟量,波形分析区显示选定的模拟量波形,功能显示区显示相位图,电压和电流的相角值,电压序量 ,电流序量。5.2.4.4 DSP板状态 同监控界面的功能显示区。5.2.4.5实时模拟量单击按钮,功能显示区显示频率、全部模拟量的有效值和相位,实现模拟量实时显示功能。该项功能还能完成模拟量的调试工作:第一步,观查各通道的零漂是否合格,要求小于0.05,如果零漂过大,双击模拟量通道,进行本板、本通道调零,若是直流通道,可进行单通道调
29、零,如果为420mA信号,则在对应通道先加4mA信号,再调零。第二步,依据我公司发货提供的工程设计图纸,用继电保护测试仪在相对应的装置端子施加电气量,在测量输入的值栏内键入施加的当前模拟量有效值,比例系数自动进行计算,确认系数计算结果无误后保存系数。第三步,向下翻页至实时相位显示,进行模拟量通道相位一致性检测。注:非设备管理员或专业人员请勿操作。 5.2.4.6简要报告打印单击按钮,打开打印设置对话框,选择打印的模拟量通道(最多10个通道),开关量通道(最多4个),设置打印时段。设置完毕后,单击保存配置按钮,可以将打印配置保存成文件,以备下次打印使用。单击打印按钮,进行简要报告的打印。5.2.
30、4.7功率计算:单击按钮,选择要计算的出线,波形分析区显示选定的模拟量波形,功能显示区显示有功、无功、视在功率,功率因数。5.2.4.8开关变位表单击按钮,可以按相对时间顺序和绝对时间顺序显示开关量变位情况。5.2.4.9 测距计算 单击按钮,弹出测距计算对话框。根据选择的出线和对应母线通道号,设置线路配置和线路参数,其中线路配置包括:线路类型,线路长度,二次侧额定电压,PT变比,二次侧最大负荷电流,CT变比,线路参数包括单位线路阻抗,单端阻抗和对端阻抗,然后选择测距算法,单击计算按钮,则可计算出故障类型和故障距离。单击保存配置按钮,可保存本次设置,单击读取配置按钮,显示上次保存的配置。5.2
31、.4.10谐波计算:单击按钮,在波形分析区用鼠标选择要分析的通道;功能显示区显示直流含量,基波含量,2-99次谐波的有效值和百分比(基波含量为100%)5.2.4.11手动录波执行此功能,将人为起动并记录录波数据。5.2.4.12实时开关量单击按钮,功能显示区显示128路开关量状态,实现开关量状态实时监测功能。可完成开关量的调试功能,红色:断开;绿色:闭合。5.2.4.13打印定值包括:打印起动定值,打印测距定值,打印开关定值。 5.2.4.14关于软件显示软件的版本及公司。 6 离线分析软件说明该软件主要应用分析子站或其它管理机。可在远方通过通讯程序传输的数据文件,完成运行人员感兴趣的各种电
32、气量的分析计算,为正确确定故障原因,分析和评价保护和安全自动装置的动作行为提供了有力的依据。 分析软件采用汉化菜单结构形式,使用灵活简便,易于运行人员掌握。 功能包括文件管理,附属查看设置,系统参数设置,显示控制,分析(相量计算、负序计算、有效值计算、频率计算、功率计算、谐波分析、开关量变位、测距分析),打印(视图打印、线路报告打印)等。 在软件设计中,所有分析计算及服务功能全部建立在波形图分析的基础上,运行人员可在观测各电气量波形图的同时,根据需要随时选择所需的服务功能,进行相关的分析计算。6.1离线分析软件运行环境及软件安装Windows98/2000/XP,内存256M。本软件为绿色环保
33、软件,出厂默认D:fx路径,共包括4个文件:wlbfx.exe,fushi.dll,mgr.dll,telecenter.exe。在“资源管理器”或“我的电脑”中用鼠标双击wlbfx打开分析软件。6.2软件功能6.2.1起动运行进入程序主界面后,主界面由4部分组成: 菜单及热键工具条、通道指示窗口、状态指示栏及通道波形显示区域。其中菜单及热键工具条用于完成程序提供的各种功能。如下图所示:菜单及热键工具条其中工具条所提供的功能都已包含在菜单功能之中,菜单功能的详细介绍见6.3.2通道指示窗口用于指示当前屏幕所显示的波形通道的名称,通道电气量。状态指示栏用于指示时间标线所处的时间,通道波形显示区域
34、用于显示当前屏幕通道的通道波形。程序运行主界面6.2.2菜单功能介绍6.2.2.1文件文件菜单包含: 设置、打开数据库、打开文件、导入、导出COMTRADE、屏幕拷贝、退出功能。6.2.2.1.1设置系统设置菜单提供了程序运行所需的运行参数设置。它包含了通道显示倍数、文件路径设置的功能。通道显示倍数用于设置各模拟量通道显示放大比例倍数;文件路径用于设置分析软件默认的文件打开路径。背景设置6.2.2.1.2打开数据库将默认数据目录下所有录波文件的录波信息列表显示。可以双击直接打开所选的录波文件。打开数据库6.2.2.1.3打开文件在打开文件对话框中选择记录文件,如下图所示。可用鼠标单击文件列表框
35、中所示记录文件或用上、下箭头键指示不同记录文件则在对话框左侧部分显示相应文件的信息(如用户名称、起动时刻、起动类型、起动通道号及故障时间长度等),以便确定是否为要分析的录波文件。 打开文件6.2.2.1.4 导入 为兼容其它格式数据文件保留。 6.2.2.1.5 导出COMTRADE把打开的记录文件转换成COMTRADE格式的文件。 6.2.2.1.6 通讯以太网通讯方式。在开始菜单运行中,执行PING + IP地址,确认网络连通。主要完成数据文件的传输功能、远方定值查看整定功能、远方手动起动录波功能。远传通讯打开对话框,点击“连接”按钮,连接录波装置,录波装置自动上传文件列表。文件列表显示文
36、件名称,起动方式,起动通道三项信息,用户可以按此三项信息分别排序查看;双击文件列表中的文件名可以下载数据文件。点击“定值管理”按钮,对话框中出现远方定值查看部分(如下图),可查看录波装置定值。其中包括DSP状态,起动定值,系统定值,通道属性,线路参数配置。远方定值管理6.2.2.1.7屏幕拷贝 拷贝当前屏幕到剪切板。6.2.2.1.8退出 如要退出分析软件,则可单击“文件”菜单的“退出”子菜单,亦可在程序主画面下单击鼠标右键,在弹出式快捷菜单中单击“退出分析软件”子菜单即完成退出操作。6.2.2.2显示控制 显示控制包含对通道波形显示的各项控制功能,如波形在时间轴上的压缩显示、拉伸显示,各通道
37、波形在同一时间轴上的同轴显示、在不同时间轴上的分轴显示,由模拟量通道波形及开关量通道波形的混合显示到全部模拟量或全部开关量显示等各种显示控制功能。完成波形压缩和拉伸的显示控制也可利用鼠标点击热键工具条上的压缩及拉伸快捷按钮以实现波形显示的逐级控制。程序首次运行时,默认为全模拟量分轴显示。此时可用鼠标进行上下和前后翻页,或者使用键盘的PageUp、PageDown及CTRL+“”、CTRL+“”进行上下和前后翻页。通道指示窗口中标出了各通道的名称和标线所在时刻的数值,在各通道位置上用鼠标右键单击,可以更改需要显示的通道,并根据需要调整Y方向的比例系数。通道指示窗口上方的按钮可用于选择显示通道的瞬
38、时幅值或有效值。如要改变波形显示时刻,可利用鼠标拖动标线到需要显示的位置,或者在需要到达的位置双击鼠标,可以快速移动标线到需要的位置。利用键盘的左、右箭头可以精确移动标线,实现精确定位。在窗口下方的状态栏中,显示数据文件的相对故障时刻,绝对时刻,也可以利用两条鼠标线表示需要的时间长度。第二条鼠标线在波形显示区域,用鼠标右键菜单唤出。6.2.2.3分析分析菜单包含了分析软件所含有的全部分析功能,各项分析功能,分述如下:6.2.2.3.1谐波分析谐波分析用于确定任一模拟量信号在任一时段上所含的各次谐波分量的分布情况,可分析的最高次谐波次数为99次。谐波计算结果采用列表方式,同时给出各次谐波分量相对
39、基频分量的百分比值。多路谐波分析每次可同时对4段模拟量信号进行谐波分析。谐波计算结果可打印输出。单路谐波计算结果打印到99次,多路谐波计算结果打印到50次。谐波分析6.2.2.3.2相量计算相量计算用于计算任一时刻A、B、C三相基频电压或电流的幅值及相位。其采用全周傅氏算法,该算法具有良好的滤波能力,可有效抑制谐波分量的影响。如下图所示:相量计算欲观测任意时刻相量计算结果,可用鼠标点击计算时刻框的上、下箭头或利用Tab键使得计算时刻框获得焦点后按键盘的上、下箭头键则在计算结果显示区域显示不同时刻的计算结果。单击“打印”可打印当前时刻的计算结果。6.2.2.3.3序量计算序量计算用于计算任一时刻
40、A、B、C三相的电压或电流的正序、负序、零序分量的幅值和相位。序量计算也采用全周傅氏算法。各项操作类似于相量计算。序量计算6.2.2.3.4功率计算用于计算有功及无功功率,并在屏幕上显示功率变化曲线。计算范围和通道可由用户自行选择。功率计算6.2.2.3.5开关量变位表 开关量变位表用于分析、打印当前录波文件所记载的开关量变位情况。如存在开关量变位情况,则给出开关量变位通道号,开关量变位时刻及变位状态。开关量变位表6.2.2.3.6测距计算测距计算6.2.2.3.7故障报告故障报告6.2.2.4 用户设置显示或隐含工具栏、状态栏、显示工具栏。6.2.2.5 帮助显示软件版本。7 现场安装调试说
41、明71请按我公司提供的发货装箱清单,仔细检查;显示器、打印机等安装就位,根据安装图纸,检查电源线接是否正确。检查屏上接线螺丝是否紧固,插件是否牢固。7.2 装置上电后自动运行程序。电源灯亮、运行灯闪烁,装置为正常运行状态。7.3 通道检查按5.2.4.5项说明进行通道检查。7.4开关量通道检查依据5.2.4.12实时开关量说明,将开关量定值全部退出,依照图纸定义,依次短接各开关量的端子排和公共端,观察监控软件对应开关量通道显示通断状态。7.5 开出量检查:依据5.2.4.7开出量调试,依次做各开出量调试,如接远方光字牌,则应亮。7.6 起动试验准备微机继电保护试验仪、万用表及常用工具。7.6.
42、1 起动试验准备依据5.1.1.3定值整定中的说明,先对实际线路属性、模拟量属性、开关量属性进行修正,然后按5.1.1.3.3综合定值检验默认值(模拟量起动门槛电压设为0V),开始试验。 7.6.2 稳态量上限起动试验检查一个通道,给一个通道投放定值,其他通道定值置“0”。 稳态量上限起动:在激励量为“0”时,投放电压定值55V或电流1A;缓慢增加激励量。直至装置起动,观察起动精度。模拟量下限起动:在激励量为“56V”时,投放电压定值50V;缓慢减少激励量。直至装置起动,观察起动精度。试验完毕,置定值为“0”,以上试验起动精度不大于2。7.6.3 突变量起动试验检查一个通道,给一个通道投放定值
43、,其他通道定值置“0”。检查突变量起动时,定值投放一般为:电压5V,电流0.8A。突然施加超过定值的激励量,使装置起动,观察其精度。试验完毕,置定值为“0”,以上试验起动精度不大于20。7.6.4 序量及其它起动试验正序电压过压:定值63V,三相电压施加平衡的激励量,从55V起缓慢增加激励量直至起动,观察起动精度。正序电压欠压:定值50V,三相电压施加平衡的激励量,从55V起缓慢降低激励量直至起动,观察起动精度。负序电流稳态量:定值0.5A,三相电流施加负序的激励量,从0.3A起缓慢增加激励量直至起动,观察起动精度。负序电压稳态量:定值5V,三相电压施加负序的激励量,从3V起缓慢增加激励量直至
44、起动,观察起动精度。频差起动:定值0.5Hz,A相电压施加50Hz电压50V,改变激励量频率,直至起动。观察起动精度。频率变化率起动:定值0.1Hz/s,A相电压加50Hz电压50V,改变激励量频率,直至起动。观察起动精度。7.6.5 定值整定试验结束后,依据5.1.1.3.4.1模拟量定值中的整定原则,对定值进行整定并打印存档。由于故障时电流电压变化比较大,各区域具体情况都存在差异,可根据运行方式实际情况,适当改变定值,防止正常运行时装置误起情况。 注意:额定值是指电压、电流互感器的二次值。7.7 维护检查:装置正常运行时,值班维护人员定期检查面板各指示灯状态,判断装置是否处在运行状态。当出
45、现不明原因或异常情况,请与本公司联系处理,切不可自行改动各设备,否则后果自负。7.8 售后服务我公司技术服务工程师协助用户做实验,并负责培训。若装置出现问题时,我方接到通知后4小时内答复,48小时内赶到现场。联系电话:技术服务:0312-3105267;工程设计:0312-3105268。8 简单故障提示装置开机主板自检报警故障情况。在开机自检时,如果发生故障,有时有报警声,而不同的报警声代表不同的错误信息,根据这些信息的含义,在做相应的诊断和处理。8.1 AWARD BIOS常见开机自检报警声的具体含义1短:系统正常启动;1长1短:内存或主板出错。换一条内存试试,若还是不行,主板坏;2短:为常规错误,进入CMOS设置,更改不正确设置或优化设置即可;1长2短:显示器或显示卡
