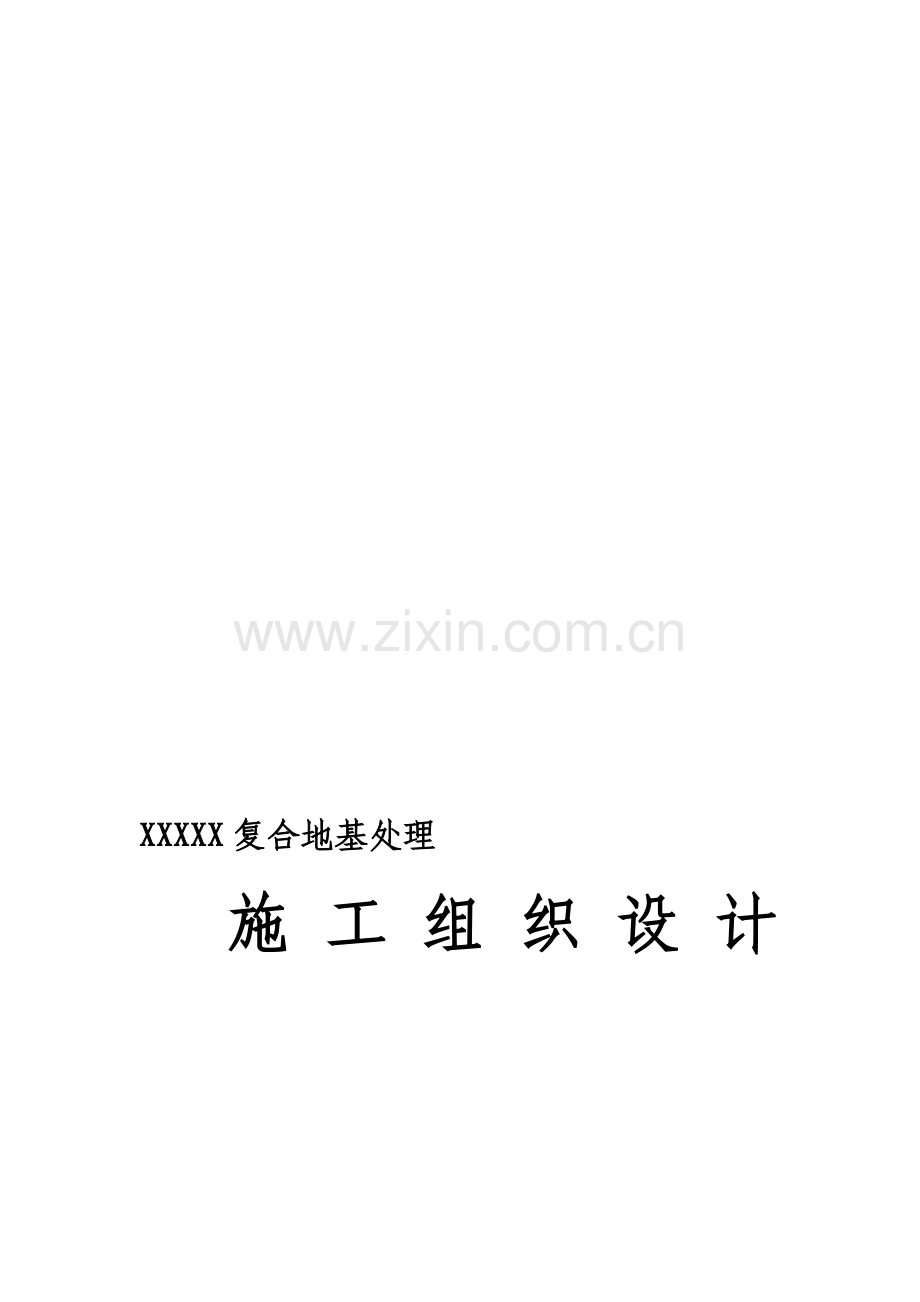

XXXXX复合地基处理
施 工 组 织 设 计

编 制：
审 核：
批 准：

XXXXXXXX公司
XXX年XX月XX日

一、工程概况
新疆XXX拟建高层住宅楼，住宅楼地上20层，地下1层，框剪结构，基础埋深－5.15。总建筑面积13212m2。
拟建场地位于XXXX，拟建场区地貌单元处于山麓斜坡地带,地势由北向南微倾,地形平坦。
根据结构设计要求，对XXXXX地基进行处理。
二、场地岩土工程条件
根据探井、钻孔揭露，在15m勘察深度范围内，地层自上而下依次为杂填土、粉土、强风化砂岩，现分别描述如下：
1. 杂填土：杂色，以土混建筑垃圾为主，含少量植物根茎，厚度0.7～1.6m，干～稍湿，松散。
2. 粉土：黄褐色，埋深为0.6～1.6m，厚度0.4～2.2m，很湿～饱和，中密状态，干强度低。　
3. 角砾：灰褐色～黄褐色，普遍埋深5.5~6.3m，厚度0.5~1.0m，颗粒呈棱角形，分选性差，一般粒径0.2~2cm，骨架颗粒空隙以土混砂充填，骨架颗粒质硬，多锈斑。角砾层含土量较大，稍湿～湿，稍密状态。
4. 强风化泥岩：强风化，灰绿色、灰褐色，埋深6.5～7.1m，基岩面高程为871.20～870.60m，可见厚度约5.5～8.0m。，
三、复合地基设计方案
1. 设计要求：地基处理后，复合地基承载力标准值fspk≥350kPa。
2. 人工成孔灌注桩：人工成孔桩施工工艺。桩型：圆形，桩直径800mm。
3. 桩端进入须第4层强风化泥岩层，深度应根据强风化泥岩层的风化程度现场决定。
4. 复合地基的人工挖孔桩呈正三角形布置，桩间距：2.50m，总桩数155根。
5. 桩身材料：桩体用C20素混凝土浇筑而成。
四、复合地基检测
人工挖孔桩复合地基处理完成后，根据规范要求，必须进行复合地基检测试验。基检测工作应符合《建筑地基技术规范》（JGJ 79-2002）的有关规定。
本次复合地基检测应符合下列要求：
1. 检测可采用复合地基载荷试验或其他方法综合进行。
2. 如果本次复合地基检测采用单桩竖向抗压静载荷试验和桩间土载荷试验，则单桩竖向抗压静载荷试验应不少于3根，桩间土载荷试验2～3点。
3. 检测后，经验算的复合地基承载力特征值fspk≥350kPa。
五、施工组织
（一） 施工顺序
设备、人员进场→测放桩位→材料采购→单桩施工→砼浇灌→（清槽）→检测→（垫层施工）→竣工验收
（二） 人工成孔灌注桩单桩施工工艺流程
定位→成孔→钻孔至设计深度→灌注砼→终孔至设计高度
（三） 施工方法及要求
A．施工准备
1． 施工前，进行砼配合比试验（由商品砼站提供）。
2． 施工前，进行定位放线，并报监理人员验线。
3． 对桩位进行统一安排，顺序施工。
B．人工成孔灌注桩施工
1． 按照施工图，由专业技术人员测放桩位。
2． 采用人工成孔成桩。
3． 施工过程中，定期抽样并制作砼试块，每100m3砼作2组试块，并及时养护，以备进行抗压试验。
4． 桩身砼强度满足设计要求后方可进行复合地基检测。
C．施工技术要求
1． 控制指标：桩位允许偏差：50
垂直度允许偏差：1%
2． 砼的配制严格按照实验室配合比进行，要求材质合格，数量准确，坍落度控制在80－120mm。
3． 在浇筑混凝土前应由技术人员进行桩底检验并应及时排水。
4． 质量要求
（1） 施工中使用的一切材料必须符合设计及有关规范的要求。
（2） 成孔深度、桩身截面尺寸、垂直度、终孔深度必须符合设计要求。
（3） 桩位位移不大于100mm；桩径允许偏差不大于30mm，桩孔垂直度偏差不得大于1％。
（4） 对砼的塌落度、级配严格进行控制，专人监督。
（5） 施工技术资料必须符合《建筑工程质量检验评定标准》GBJ301—88的要求。
六．质量保证措施：
1．施工质量控制标准
a． 建筑地基处理技术规范（JGJ　79－2002）
b． 建筑桩基技术规范（JGJ94－94）
2．成孔质量保证措施
a． 由专业测量人员负责测量放线，保证桩位偏差满足要求。
b． 由技术人员逐个进行桩孔垂直度的检查。
c． 每个桩孔均由技术人员检查、验收。
3．砼灌注质量保证措施
a． 严格控制砼配合比，严禁出现离析现象。
b． 成孔达到设计深度后，应尽快灌注砼，并保持连续灌注。
c． 认真记录砼灌注量等。
d． 专人负责检查砼灌注质量及意外情况的处理。
e． 每100m3砼留取砼试块1组。
4．清土采用小型设备或人工开挖，避免对桩的破坏及对地基土的扰动。
七、人员安排：
序号
姓 名
职 务
职 称
备注
1
XXX
项目经理
工程师

2
XXX
工程负责人
工程师

3
XXX
现场负责
工程师
设备材料
4
XXX
施工员
工程师

5
XXX
质检员
工程师

6
XXX
安全员
工程师

8
辅助工人
15名 成孔、砼灌注
七、机械设备配置
序号
设备名称
数量（台）
型　号
备注
1
砼输送泵
1
40
输送砼
2
水　　泵
4

降　水
3
其 它

动力、配电

八、施工进度计划
施 工 进 度 计 划 表
序号
分项工程名称
工程量
进 度
2006年10月
单位
数量
1
2
3
4
5
6
7
8
9
10
11
1
定位放线

2
机械成孔
个
599

3
混凝土灌注
m3
360

4
清　　　土
