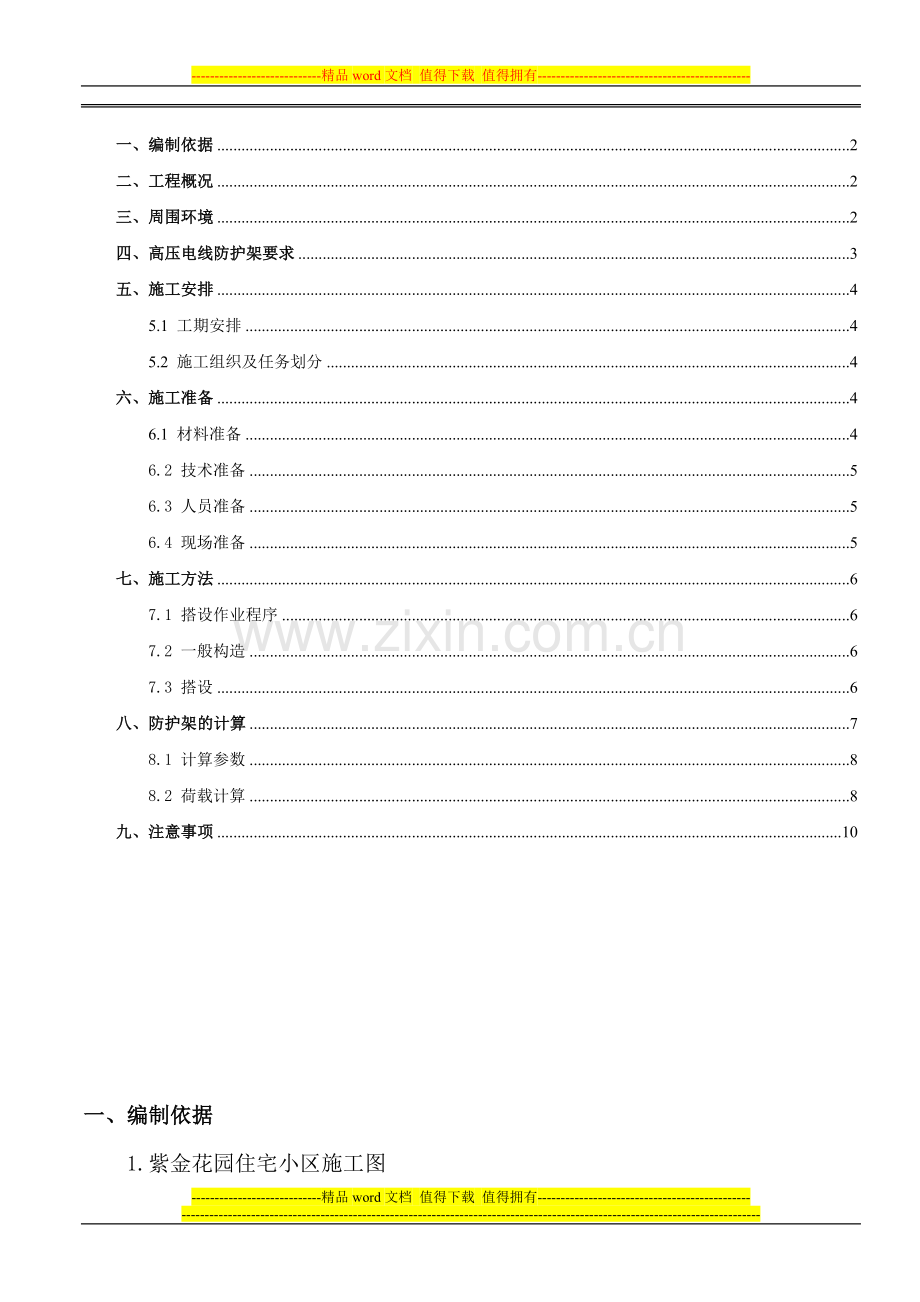

目 录
一、编制依据 2
二、工程概况 2
三、周围环境 2
四、高压电线防护架要求 3
五、施工安排 4
5.1 工期安排 4
5.2 施工组织及任务划分 4
六、施工准备 4
6.1 材料准备 4
6.2 技术准备 5
6.3 人员准备 5
6.4 现场准备 5
七、施工方法 6
7.1 搭设作业程序 6
7.2 一般构造 6
7.3 搭设 6
八、防护架的计算 7
8.1 计算参数 8
8.2 荷载计算 8
九、注意事项 10
一、编制依据
1.紫金花园住宅小区施工图
2.紫金花园住宅小区【施工组织设计】
3.《建筑施工脚手架实用手册》
4.《建设工程施工现场供用电安全规范》GB50194-93
5.《建筑施工高处作业安全技术规范》JGJ80-91
6.《建筑施工临时用电安全技术规范》JGJ46—2005
二、工程概况
工程名称：紫金花园住宅小区
建设单位：衡水市万信房地产有限公司
施工单位：中关村开发建设股份有限公司
建设地点：衡水市自强街以东，胜利路以南
工程简介：万信紫金花园住宅小区工程为新建工程，该小区由地下车库和五栋住宅楼组成，其中地下车库建筑面积21480.1m2，1#楼建筑面积29404.63 m2，2#楼建筑面积27169.63 m2，3#楼建筑面积23682.66 m2，4#楼建筑面积15971.91 m2，5#楼建筑面积33854.61 m2；车库结构形式为框架剪力墙结构，基础为钢筋混凝土筏形基础，地下二层地上局部；主楼结构形式为剪力墙结构，基础为钢筋混凝土板式筏形基础，地下3层，地上27层，地上总高度83.5米。本工程±0.000相当于绝对标高值21.85m。本工程设计安装5台塔吊，1# 2# 3# 5#楼均使用6013式塔吊 4#楼使用5013式塔吊。
三、周围环境
根据施工现场平面图以及对施工现场的实际勘探，1# 4#楼东侧是一条宽4米的小路，路东有侧有一排10KV高压电路架空线高约12米，路西侧有一排通讯线路架空线高约7.5米，路距1# 4#楼约3米，完全在1# 4#塔吊覆盖范围之内，根据《施工现场临时用电技术规范》JGJ46—88要求，在建工程的外侧边缘与高压电路之间必须保持安全操作距离，对于达不到该标准规定的距离时均需搭设防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。因施工现场与高压电路距离比较近，并且又处于东侧路道，所以必须搭设安全防护架及行人安全通道，保持施工现场与电路最小安全操作距离，旋转臂架式起重机的任何部位或被吊物边缘与10KV 以下的架空线路边线最小水平距离不得小于2m。由于现场西侧塔吊的塔臂回转半径均覆盖高压线，且达不到《施工现场临时用电安全技术规范》第3.1.2 条和第3.1.4 条规定的最小距离，《建筑施工高处作业安全技术规范》第5.2.5 条之规定。为确保正常供电和施工人员的人身安全，所以必须搭设高压线路安全防护架以及行人安全通道双层隔离防护棚。必须采取切实可行的防护措施，编制专项防护方案。
四、高压电线防护架要求
高压线路防护架采用杉篙搭设，架体下为安全人行通道双层隔离防护棚，第一层距地面3,6米满铺脚手板，第二层距地面4.6米满铺脚手板。立杆间距为2米，横杆间距1.8米，防护架横向每三跨间隔设置双向剪刀撑（防护架两端部均需布设双向剪刀撑，）。为确保架体的稳定性，立杆埋地深度不小于0.6米，并将立杆四周土体挤压密实，杉篙的高度高出最高处高压线不小于1米，架体与高压线水平安全距离符合有关的规定，在架设防护时，项目部电工、安全员及架子组长必须在现场监督施工。在施工过程中，每天上班前要对塔司和在施工人进行专项交底，说明当天施工中存在的危险部位，并对危险源进行分析评估，制定切实可行的防范措施，增强操作人员思想意识、防范意识，确保施工期间高压线不受干扰，确保安全。高压线防护架应由专业架子工搭设，在架设防护时，路口设安全警示，设有专人看护，项目部临电电工、安全员及架子班长必须跟班作业，在现场监督施工，搭设完成后经有关部门验收合格后挂牌使用，在架体醒目的位置张贴警示标志，杉篙顶部白天要有红绿黄蓝彩旗，晚上有警示彩灯，标志要符合规范要
五、施工安排
5.1 工期安排
为确保行人和塔吊吊卸时高压线的安全，高压线防护架子应及时搭设。
5.1.1 搭设日期：2010年4月25日至2010年5月5日
5.1.2 防护日期：2010年5月5日至2011年5月10 日
5.1.3 拆除时间：2011年5月11日至2011年5月13 日
5.2 施工组织及任务划分
由项目部生产经理主管，项目部安全员及班长组织架子组搭设。电工负责与业主方联系供电局，在搭设防护设施时，项目部电工、安全员及架子组长必须在现场监督施工。（其防护架子详见附图所示）
六、施工准备
6.1 材料准备
① 木杆选用杉篙，小头直径不小于80mm，大头直径为120mm。腐朽、折裂、枯节的木杆，一律禁止使用。
② 材料计划表
搭设高压线防护架主要材料，见下列材料计划:
名称
规格
单位
数量
混凝土
C20
M3
15
彩色串灯
m
150
杉篙
￠80mm 4～6m
根
2260
安全网
㎡
2000
铅丝
8#
㎏
100
彩旗
面
30
脚手板
50㎜厚
㎡
980
6.2 技术准备
6.2.1 了解项目施工的具体情况及施工步骤。
6.2.2 熟悉防护架搭设的安全技术规程。
6.2.3 要向操作人员进行详细的技术交底和安全交底。
6.3 人员准备
6.3.1 防护架施工设专业架子工长负责，对其安装、拆除、检查和围护设安全监督检查人员，确保桥架的搭设和使用符合设计要求。
6.3.2 配备体检合格并经《特种作业人员安全技术管理规则》考核和安全教育培训合格的架子工持证上岗进行施工。
6.3.3 劳动力准备：
搭设高压线防护架劳动力计划，见下列搭设外电防护架劳动力计划:
工种
架子工
电工
人数
25人
2人
6.4 现场准备
①现场临时电缆沟回填、夯实平整，排水畅通，场地杂物清除干净。
②靠槽边一侧设有安全防护措施。
③定位放线。
七、施工方法
7.1 搭设作业程序
场地清理→定位放线→支立杆→调直→扫地杆→搭大横杆→用8#铅丝绑大横杆→搭小横杆→用8#铅丝绑小横杆→接立杆并绑扎→加斜撑并加固→支设戗杆→搭马梁→支设顶层横杆→挂安全网→挂彩色串灯→挂彩旗→验收
7.2 一般构造
7.2.1 路西侧杉槁立杆的底端要埋入地下，宽度400×400mm，深度600mm，并用C20 细石混凝土浇筑密实，相应的立杆用100×100mm 木方或粗杉槁连接牢固。。
7.2.3 杉篙搭接接头长度为1.5m，铅丝绑扎不少于4 道，间距不小于0.6m。交叉节点处铅丝要绑十字扣。
7.2.4 脚手架左右相邻立杆和上下相邻横杆的接头应相互错开一个跨，并置于不同的构架框格内。
7.2.5 斜撑与水平面的交角在45。～60。之间，水平投影宽度应不小于2 跨或4m 和不大于6 跨或8m。斜撑应与脚手架基本构架杆件加以可靠连接。斜杆与水平面的交角也在45°～60°之间，其间距不大于6m。斜撑杉篙底将斜撑两端的大横杆拉接牢固。
7.3 搭设
7.3.1 木杆运到现场，应先选择分类，宜把头大粗壮者做立杆，直径均匀，杆身顺直者做横杆，稍有弯曲者做斜杆。然后按构造要求的规定架设杆件，并力求做到横平竖直错开接头位置。立杆应做到纵横通线、杆身垂直。相邻两杆的接头应错开一步架。接头搭接长度不小于1.5m，4点绑扎。搭接头的方向应互相错开，保正上下杆一线。
7.3.2 立杆中心间距2m，东侧立杆距围墙500mm，西侧立杆距围挡500㎜，最上端大头向上，最下端大头向下，相邻立杆竖向接头中心间距错开不小于1.5m，地面上的立杆埋入路面下0.6m 并浇灌混凝土（埋入地下部分的做防腐处理）。
7.3.3 封顶架子立杆应绑双扣。接杆在封顶处的一根必须大头向上，上下垂直，保持重心平衡。
7.3.4 大横杆一般应绑在立杆里侧，力求做到平直，两杆接头应置于立杆处，并使小头压在大头上，6m 以下其间距为1.8m，6m 以上其间距为1.5m。
7.3.5 小横杆绑在大横杆上，靠立杆的小横杆则宜绑在立杆上，横杆伸出立杆部分不应小于300mm，横杆的间距为2m。
7.3.6 杉槁防护架搭设完毕，应由技术负责人、安全员、工长、架子工等有关人员对防护架各部分，进行全面的检查验收。
八、防护架的计算
木脚手架的稳定承载力按单肢杆件计算，即直接验算立杆受压时的稳定性，因为脚手架底面是危险截面，所以按底面单肢杆件计算，当荷载效应≤结构抗力时，该杆件稳定性符合要求。以下计算公式及数据选自《建筑施工手册》、《建筑施工脚手架使用手册》、《安全生产、文明施工手册》
当组合风载时，0.9（N/ΦA+Mw/W）≤fct/rt，，式中有关参数选自《建筑施工脚手架实用手册》：
fct—木材抗压设计值，按表5-25 选用
rt，—木材抗力的附加分项系数，根据满足可靠指标要求确定
N—木立杆轴心设计值
组合风载时，N=1.2（NGK1+NGK2+NQK）
MW—风荷载对脚手架的风线荷载标准值
M=0.85×1.4qwkhw2/10=0.12 qwkhw2
qwk—作用于脚手架的风线荷载标准值
hw—连墙点竖向间距
W—木立杆的毛截面抵抗矩
ф—木受压的稳定系数，按表5-26 确定。1
8.1 计算参数
立杆截面积A=πD2/4=3.14×802/4=5024mm2
立杆的截面抵抗矩W=πD3/32=3.14×803/32mm2=50240mm3
挡风系数Φ=0.5
风荷载体形系数us=1.3Φ=0.65
风压高度变化系数，uz=0.6
8.2 荷载计算
8.2.1 恒载：
杉篙自重4KN/m3 ，查《建筑施工脚手架实用手册》第101 页表1-104。
q=πD2/4×4KN/m=3.14×0.082/4×4kN/m=0.02KN/m
8.2.2 施工荷载：q=1KN/m2
8.2.3 风荷载标准值：
wk=0.7 us uzw0=0.7×0.6×0.65×0.35=0.0956KN/m2
8.3 脚手架单肢杆件稳定性验算
8.3.1 确定木材抗压设计值
fct=10n/mm2
8.3.2 确定木材抗力的附加分项系数
rt，=1.17
8.3.3 计算轴心力计算值N
Ngk1=0.02×（8×2+2×8+6×4.5）=1.18KN
Nqk=1×2×5.7/2=5.7KN
N=1.2（Ngk1 + Nqk）=KN=8256N
8.3.4 计算风荷载弯矩
MW = 0.12 qwkhw2=0.12×0.0956×2×2KN.M=0.0459KN.M
8.3.5 确定稳定系数Φ
（1）回转半径i=D/4=0.08/4=0.02 查《建筑施工脚手架实用手册》第173 页表2-6
（2）长细比λ=ι0/i=2/0.02=100
（3）稳定系数Φ=2800/λ2= 2800/1002=0.28 查《建筑施工脚手架实用手册》第477 页表5-26
8.3.6 验算稳定
0.9（N/ΦA+Mw/W）≤fct/rt，
因为：左边=0.9（N/ΦA+Mw/W）
=0.9（8256/（0.28×5024）+45900/50240）N/mm2
=0.9（5.87+0.914）N/mm2
=6.105N/mm2
右边= fct/rt，=10 N/mm2/1.17=8.54 N/mm2
综上所述，该木制防护架稳定性符合要求。
九、注意事项
9.1 施工人员开始操作前，必须进行技术安全交底，明确施工方法及措施，并对施工环境及所需防护用具做全面、认真的检查，必须消除隐患。
9.2 施工人员必须持证上岗，凡有高血压、心脏病、晕高症等不适合高处工作的人员，不得从事高层架子作业；非架子工不许从事架子作业。
9.3 架子工在高处（距地2m 以上）作业时，必须佩带安全带，安全带应高挂低用。所用的工具应放在工具袋内，钎子、棍扳子应用2m 钎子绳栓在身上。
9.4 操作时架子工应戴好安全帽，穿防滑鞋。
9.5 严格按照安全技术操作规程进行架子的搭设工作，架设材料应随用随上，每次收工前，架上的材料应使用完毕，不要存留在作业面上。已搭设的架子应形成稳定的结构，不稳定的应进行临时加固。
9.6 架子工作业时，应精神集中，禁止打闹，不得酒后操作。
9.7 气候恶劣时（五级以上大风、高温天气）应停止高空作业。在大风、大雨等恶劣天气过后，施工人员要全面检查防护架的稳定情况，保证安全使用。
9.8 任何人不得任意拆改防护架的基本构件，以免影响架体的稳定，因作业需要不得不拆除某些杆件时，应征得施工负责人的同意，并采取可靠的弥补加固措施。
9.9 架子拆除时应以“后搭的先拆，先搭的后拆”为原则由上而下按层按部的拆除，平稳落地，不准随意扔下。拆下的杉槁运到指定地点，码放整齐，交材料部门验收保管。
9.10 拆除防护架时，应有专人看护，禁止非操作人员进入危险区，并在危险区外搭设围栏，禁止人员入内。
现场平面图
、
