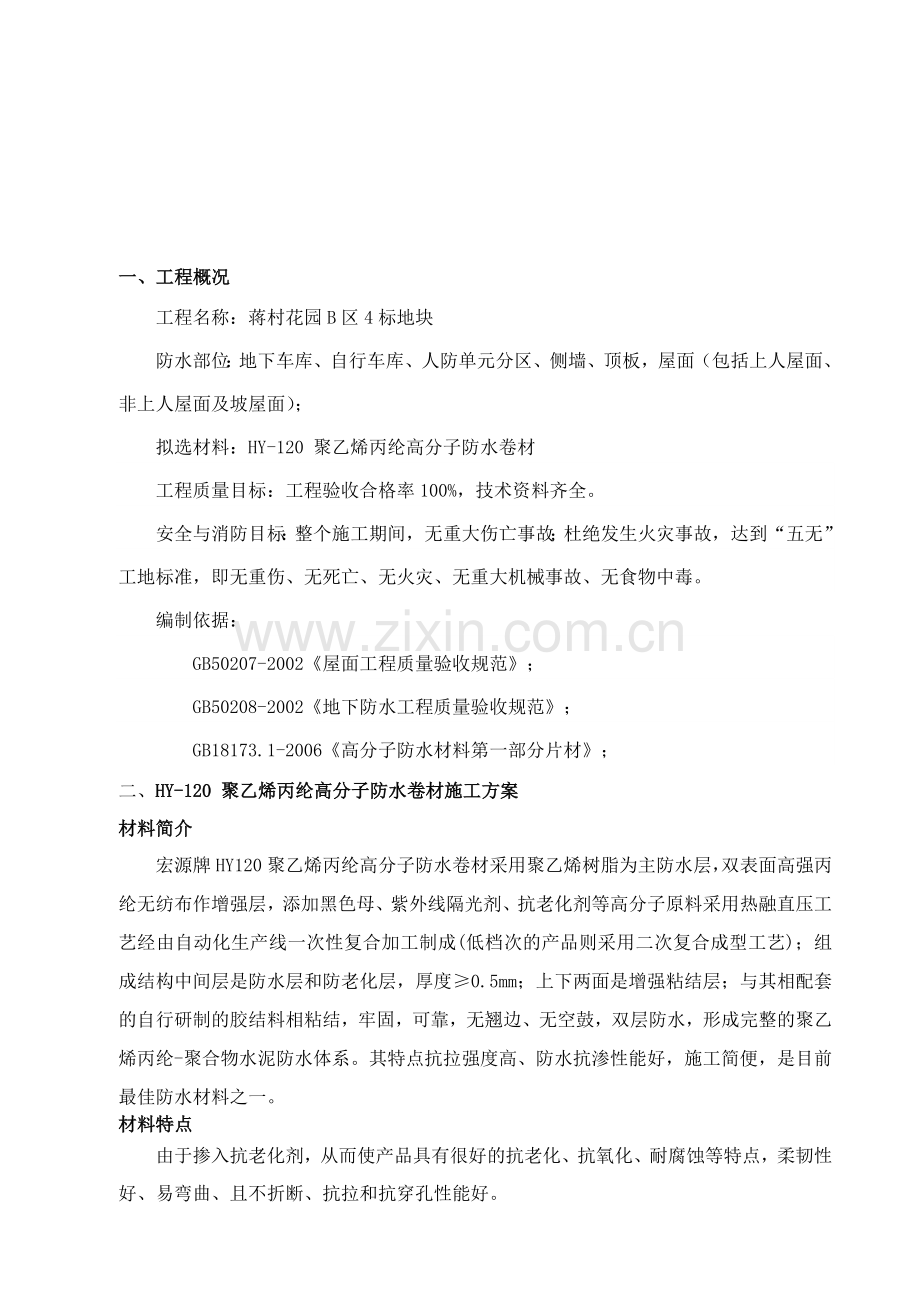

一、工程概况
工程名称：蒋村花园B区4标地块
防水部位：地下车库、自行车库、人防单元分区、侧墙、顶板，屋面（包括上人屋面、非上人屋面及坡屋面）；
拟选材料：HY-120 聚乙烯丙纶高分子防水卷材
工程质量目标：工程验收合格率100%，技术资料齐全。
安全与消防目标：整个施工期间，无重大伤亡事故；杜绝发生火灾事故，达到“五无”工地标准，即无重伤、无死亡、无火灾、无重大机械事故、无食物中毒。
编制依据：
GB50207-2002《屋面工程质量验收规范》；
GB50208-2002《地下防水工程质量验收规范》；
GB18173.1-2006《高分子防水材料第一部分片材》；
二、HY-120 聚乙烯丙纶高分子防水卷材施工方案
材料简介
宏源牌HY120聚乙烯丙纶高分子防水卷材采用聚乙烯树脂为主防水层，双表面高强丙纶无纺布作增强层，添加黑色母、紫外线隔光剂、抗老化剂等高分子原料采用热融直压工艺经由自动化生产线一次性复合加工制成(低档次的产品则采用二次复合成型工艺)；组成结构中间层是防水层和防老化层，厚度≥0.5mm；上下两面是增强粘结层；与其相配套的自行研制的胶结料相粘结，牢固，可靠，无翘边、无空鼓，双层防水，形成完整的聚乙烯丙纶-聚合物水泥防水体系。其特点抗拉强度高、防水抗渗性能好，施工简便，是目前最佳防水材料之一。
材料特点
由于掺入抗老化剂，从而使产品具有很好的抗老化、抗氧化、耐腐蚀等特点，柔韧性好、易弯曲、且不折断、抗拉和抗穿孔性能好。

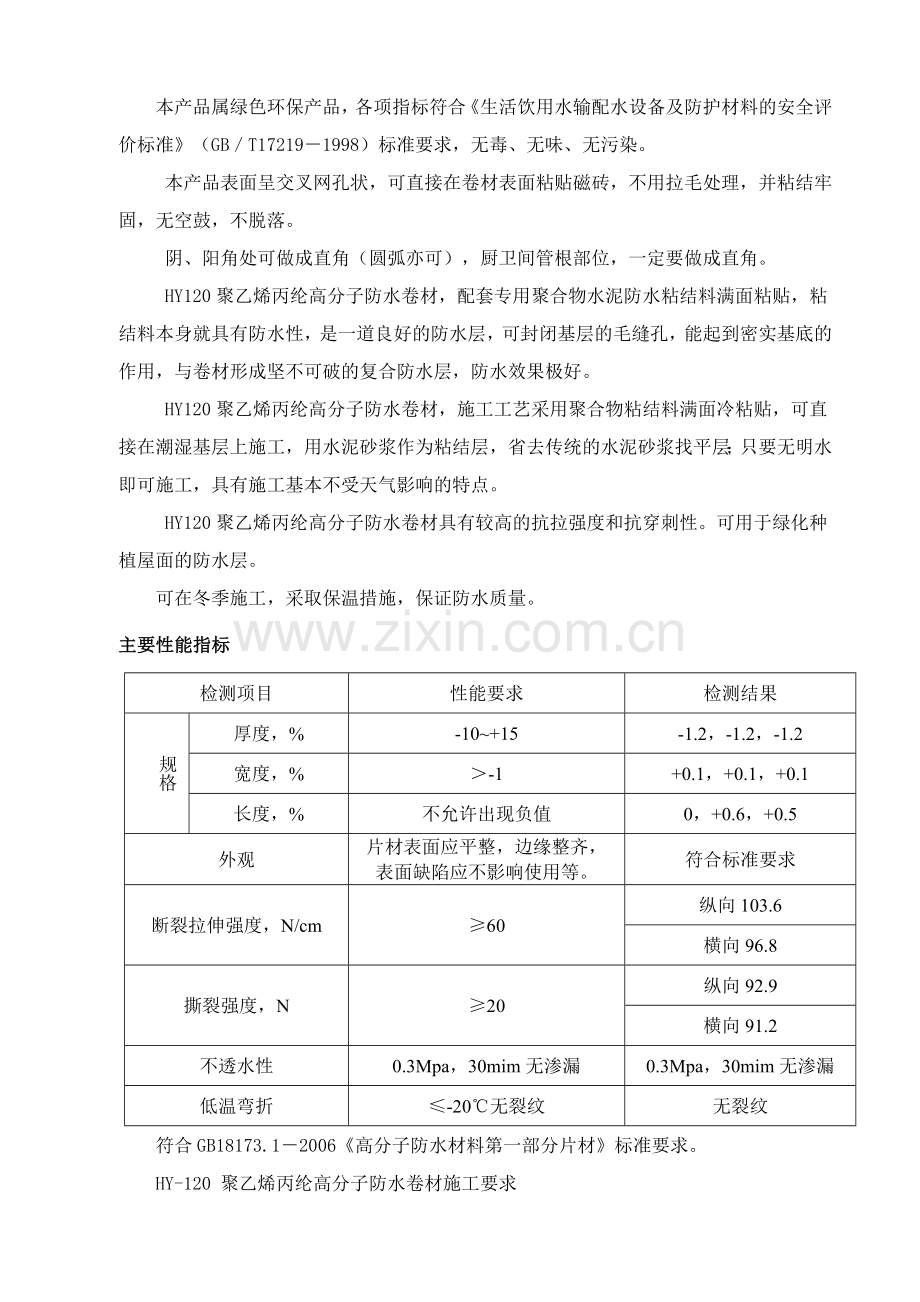

本产品属绿色环保产品，各项指标符合《生活饮用水输配水设备及防护材料的安全评价标准》（GB／T17219－1998）标准要求，无毒、无味、无污染。 　　
本产品表面呈交叉网孔状，可直接在卷材表面粘贴磁砖，不用拉毛处理，并粘结牢固，无空鼓，不脱落。
阴、阳角处可做成直角（圆弧亦可），厨卫间管根部位，一定要做成直角。 　　
HY120聚乙烯丙纶高分子防水卷材，配套专用聚合物水泥防水粘结料满面粘贴，粘结料本身就具有防水性，是一道良好的防水层，可封闭基层的毛缝孔，能起到密实基底的作用，与卷材形成坚不可破的复合防水层，防水效果极好。
HY120聚乙烯丙纶高分子防水卷材，施工工艺采用聚合物粘结料满面冷粘贴，可直接在潮湿基层上施工，用水泥砂浆作为粘结层，省去传统的水泥砂浆找平层；只要无明水即可施工，具有施工基本不受天气影响的特点。
HY120聚乙烯丙纶高分子防水卷材具有较高的抗拉强度和抗穿刺性。可用于绿化种植屋面的防水层。
可在冬季施工，采取保温措施，保证防水质量。
主要性能指标
检测项目
性能要求
检测结果
规格
厚度，%
-10~+15
-1.2，-1.2，-1.2
宽度，%
＞-1
+0.1，+0.1，+0.1
长度，%
不允许出现负值
0，+0.6，+0.5
外观
片材表面应平整，边缘整齐，
表面缺陷应不影响使用等。
符合标准要求
断裂拉伸强度，N/cm
≥60
纵向103.6
横向96.8
撕裂强度，N
≥20
纵向92.9
横向91.2
不透水性
0.3Mpa，30mim无渗漏
0.3Mpa，30mim无渗漏
低温弯折
≤-20℃无裂纹
无裂纹
符合GB18173.1－2006《高分子防水材料第一部分片材》标准要求。
HY-120 聚乙烯丙纶高分子防水卷材施工要求
前期准备
按防水设计要求，组织技术人员进行合同交底和技术交底；所有参加人员均须明确岗位职责，分工到人，以确保工程的顺利进行。
对现场施工用设备按规定进行必要的调试和检查，确保施工用设备能正常运行。
落实材料供应计划，在现场监理工程师参加的情况下，切实做好材料进场的检验工作，按规定进行现场抽查复试。
对基层进行检查、验收，合格后方可进行防水施工。
作业条件
基层15～20mm厚1：2.5水泥砂浆找平层，应抹平压光，坚实牢固、平整不起砂、
不得有凹凸、松动、鼓包、裂缝、麻面等现象；其平整度应用2m长直尺检查，找平层与
直尺间的空隙不得超过5mm。
与找平层相连接的管件、设备或预埋件应在施工前安装，避免防水层完工后凿眼打洞。
找平层与突出屋面结构物（女儿墙、立墙、天窗壁、变形缝、烟囱等）的连接处以及转角处（水落口、檐口、天沟、檐沟、屋脊等）交接处应作成圆弧；内部排水的水落口周围应做成略低的凹坑。
找平层与基层应粘结牢固、表面平整、洁净、找平层厚度按工程设计定位，找平层的坡度即泛水应符合设计有关规定要求，不得局部积水。
宜在0℃～30℃范围内施工(超出规定的温度范围时,可采取特殊的保温或降温措施)。
施工后的防水层在6小时内不得淋雨；应避免在五级风以上条件下施工，如遇异常天气应采取保护措施。
根据工程需要选用宏源牌HY120聚乙烯丙纶高分子防水卷材。
聚合物粘结料配比，水泥∶胶∶水＝100∶1∶适量（重量比）根据基底的干、湿度调整粘结料的浓度。
施工工具：清扫工具、搅拌机、制胶容器、剪子、刀子、卷尺、刮板、手提桶、毛刷、壁纸刀等。
HY120聚乙烯丙纶高分子防水卷材施工工艺
工艺流程
验收基层（或找平层）→清理修整基层表面→涂刷粘结料→细部加强层处理→防水层→收头处理、节点密封→养护→保护层（或参照设计要求）→验收。
施工要求及要点（或参照设计要求） 　　
基层（或找平层）应抹平压光，表面光滑、洁净、无开裂、接茬平整。不允许有明显的尖凸、凹陷、起皮、起沙、空鼓等现象；基层（或找平层）的平整应在允许的范围内平缓变化；坡度均匀，坡向一致，并符合图纸设计要求。
清除基层表面的砂浆、碎砖片、尘土、松散混凝土等杂物,基层上的油渍应用5-10%浓度的火碱水溶液刷洗干净。
屋面施工需检查屋面平整度及坡度，测定标高尺寸，确定找平层厚度，并于四周女儿墙上距楼地面0.5米高处弹好控制线。
聚合物粘结料应采用机械搅拌，搅拌不少于2min，要求拌合均匀，颜色一致，其稠度不应大于3.5cm；使用水泥胶粘剂应根据气温调节加水量，粘接施工时，基层应保持必要的湿度，以保证粘接层养护所需要的水份。
平面与立面结构的连接处均应做成直角，上端有滴水结构；基层与突出层面结构的转角处，水泥砂浆粉刷均做成圆弧或钝角。
凡管道穿屋面时，屋面留洞孔位置须检查后再做防水材料，避免防水施工后凿洞。
铺设卷材
选择合适位置展开防水卷材,找正方向,在中间固定卷材一端至固定处粘结,把预先配制的聚合物粘结料均匀地分散倒在准备粘结的防水卷材前方,再用刮板刮均无露底；然后压住卷材向前方推压挤出多余粘结料
搭接缝应粘结牢固,密封严密,不得有皱折、翘边和鼓泡等缺陷。
卷材搭接尺寸，长边宽度为100mm、短边宽度为120mm，接缝粘合必须均匀连续保证足够宽度，粘接层要求满粘，涂布浆料应保证粘接面积≥85%，卷材与基层的粘结率应大于90%，不应有大于100mm的空鼓；复杂部位须预先处理，增敷一至三层卷材，有效覆盖宽度＞120mm。
屋面防水工程应用要特别注意卷材与找平层的粘接面积及粘接强度。卷材敷设应先低后高逆坡进行。随胶粘剂向前敷卷材，用弹性工具顺向排气粘实。
当屋面坡度小于3%时，卷材平行于屋脊铺贴，铺贴从屋面最低标高处的水落口开始，再从檐口贴至屋脊方向。
用于地下防水工程，应将卷材设计在受水压有背衬的条件下使用，防止剥离。在无背衬条件下使用应核算卷材剥离强度。
地下防水工程水平结构，现浇施工先将卷材接拼成整体检查无误，在底层混凝土振捣平出浆后，敷卷材并随即在未沉浆之前浇上层混凝土振捣至实。已凝固混凝土表面施工参照屋面防水做法。
地下防水工程垂直结构，夹层防水结构时，应将已筑墙体表面先行找平，刷含2.5%聚乙烯丙(涤)纶防水卷材配套专用胶粉的水泥素浆并粘接卷材，做好接缝后，再进行砌筑或浇灌内墙体。砌筑结构时，要用砂浆灌实夹层，防止卷材受压剥离。
地下防水接缝施工用胶量要充足连续不断，充分固化。水平面与垂直面相接处要有足够的搭接余量，靠实无空间。当地下水位高于施工面时，施工现场附近应设有低于施工面的排水措施，以保证施工质量。
HY120聚乙烯丙纶高分子防水卷材应用于内墙包括楼面防渗时，卷材粘贴后，应保证粘接层硬化再进行表面装饰施工，贴瓷砖、马赛克或抹灰等。内墙装饰面层前，应向卷材上刷一层含1.5%聚乙烯丙(涤)纶复合防水卷材配套专用胶粉的水泥素浆。
HY120聚乙烯丙纶高分子防水卷材应用于地面防潮，要注意地面面层的厚度，以保证地面安定性。墙脚处卷材垂直高度不小于200mm。
细部构造及附加层处理（视设计而定）
阳角附加层
内附加层：先剪裁200mm宽卷材（亦可根据实际要求定）做附加层，立面与平面各粘结100mm。
主防水层：将平面交接处的卷材向上翻至立面＞250mm（亦可根据实际要求定），下一步相同，相对应方向。
外附加层： 剪裁一块200mm正方形卷材，从任意一边的中点剪口直线至中心，剪开口朝上，粘贴在阳角主防水层上；下一步相同，剪裁与上述尺寸相同的附加层，剪口朝下，粘贴在阳角上。
阴角附加层
内附加层：剪裁200mm宽卷材（长度依实际情况而定）做附加层，立面与平面各粘结100mm。
主防水层，将平面交接处的卷材向上翻至立面＞250mm（也可根据实际要求定）。
外附加层：将卷材用剪刀裁成200mm的正方形片材，从其中任意一边的中点剪至方片中心点。然后将被剪开部位折合重叠，折叠口朝上，涂刷聚合物粘结料在阴角部位粘结压实，下一步相同，只是折叠口朝下。
施工时，各工序应密切配合，严防发生漏做、误做等现象。
卷材防水层质量验收合格后可进行防护层施工，防护层抹制厚度要均匀一致，防护层施工注意严防损坏卷材。
保护层厚度及做法应按工程设计确定，防护层必须保证全面覆盖卷材并达到要求的厚度，应注意养护，以保证水泥强度；竣工后的保护层不允许有损坏现象。
各项做法均以GB50208-2002《地下防水工程质量验收规范》、GB50207-2002《屋面工程质量验收规范》、GB50345-2004《屋面工程技术规范》、GB18173.1-2006《高分子防水材料第一部分片材》、88JZ9《建筑构造专项图集》、《企业标准》为准。
三、工程质量验收
本规定未尽事宜应按：GB50208-2002《地下防水工程质量验收规范》、GB50207-2002《屋面工程质量验收规范》、GB18173.1-2006《高分子防水材料第一部分片材》中的规定进行工程质量验收。
在防水工程施工过程中，应注意各道工序质量验收，应有隐蔽工程质量验收记录。
附加层卷材接缝与防水层卷材接缝应错开搭接，并符合设计要求。
保护层必须在防水层质量验收合格后，方可进行施工，厚度及做法应按工程设计确定。
防水基层应抹平抹光，不应有脱落，凹凸不平、起皮、起沙、开裂、空鼓等现象。
防护墙外的回填土应按有关规定施工。
外墙防护层应附粘10mm－20mm厚聚乙烯泡沫片或抹20mm厚的水泥砂浆保护。
竣工后的保护层不允许损坏。
竣工后屋面防水工程不得有渗漏现象。

浙江国兴建设集团有限公司
蒋村花园B区4标项目部
二○○八年十一月十二日

附：细部节点图示

蒋村花园B区4标工程

防水工程施工方案

编 制：
审 核：
批 准：

浙江国兴建设集团有限公司
二○○八年十一月十五日
