技术监督及可靠性管理动态检查表水力发电厂.docx

技术监督及可靠性管理
动态检查表

（水力发电厂）

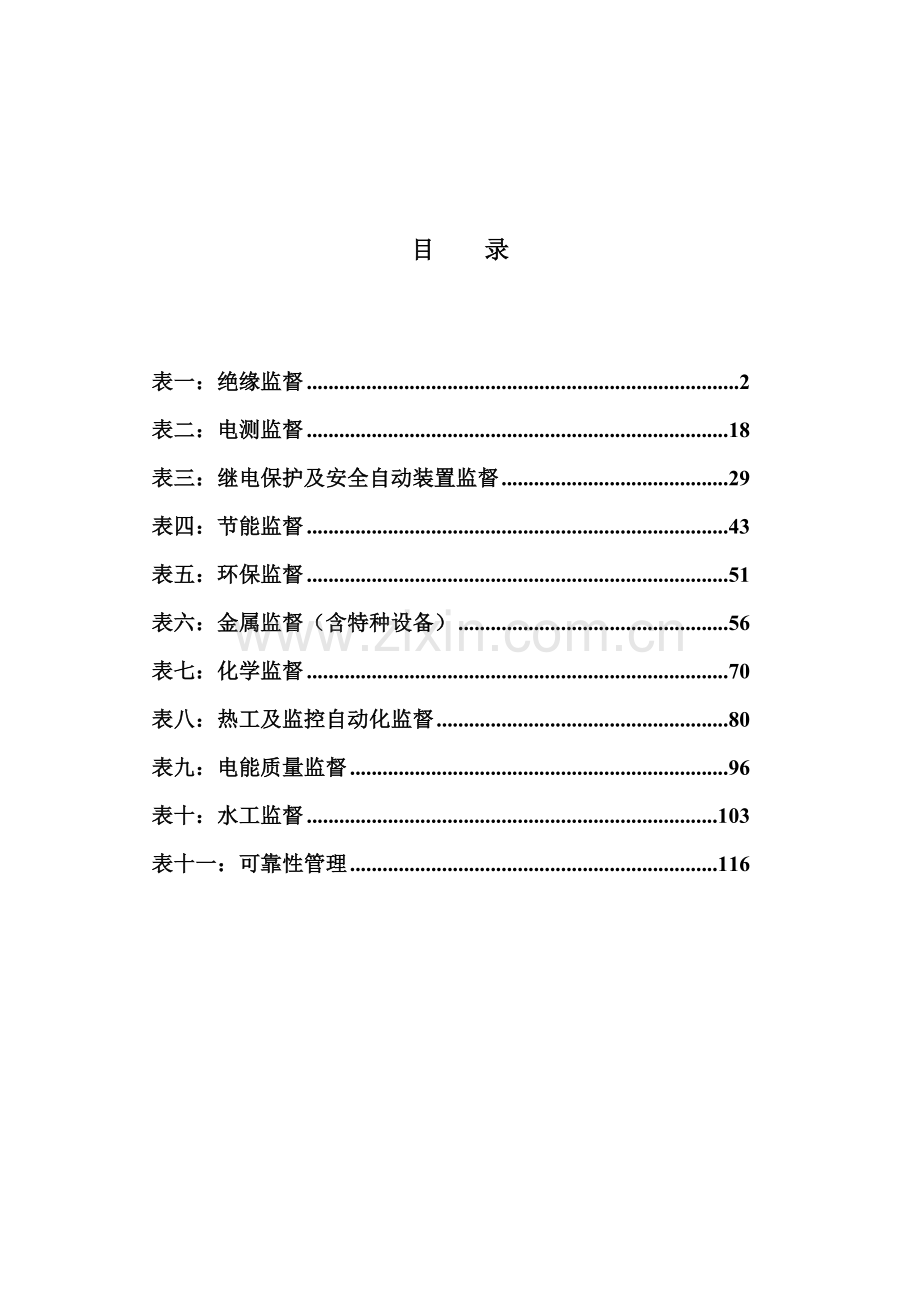

目 录

表一：绝缘监督 2
表二：电测监督 18
表三：继电保护及安全自动装置监督 29
表四：节能监督 43
表五：环保监督 51
表六：金属监督（含特种设备） 56
表七：化学监督 70
表八：热工及监控自动化监督 80
表九：电能质量监督 96
表十：水工监督 103
表十一：可靠性管理 116

表一：绝缘监督
序号
检查项目
标准分
检查方法
评分标准
得分
1
监督管理
25

1.1
组织机构
建立健全以生产副厂长或总工程师领导下的三级绝缘监督网；按责任制要求，工作到位，责任到人；并能根据人员变化及时完善；有绝缘技术监督组织机构文件。
3
检查最新正式书面文件
没有建立不得分；
监督网机构不全扣1分；
责任制不落实扣1分；
人员发生变化未及时修订扣0.5分。

1.2
规章制度
制定适合本厂状况的有关绝缘监督的规章制度，技术措施与实施细则，并能根据体制的变化及时修订（见附件1）
5
检查书面文件
缺少一个规章制度扣0.5分；
规章制度不完善酌情扣分。

1.3
技术标准
绝缘监督常用标准齐全，并以年初发布的本年度技术监督标准目录为依据，及时更新标准版本。（见附见2）
3
检查书面或电子版标准
缺少一个标准扣0.1分；
未及时更新一个标准扣0.05分。

1.4
监督工作会议
定期召开监督工作会议或不定期的专题会议（含技术监督标准、规范宣贯会议），并有会议纪要。
3
检查会议纪要；
会议记录
年内不召开监督工作会议不得分；
缺少会议纪要、会议记录扣1分；
内容不全酌情扣分。

1.5
计划和总结
1）年度绝缘监督工作计划、预试计划、检修计划、试验仪表校验计划；培训计划；
2) 年度工作总结；绝缘监督月报、季报；统计报表；
3）大、小修工作总结；事故处理总结；技改总结。
4
检查书面文件或电子文件
缺少一项计划或总结扣0.5分；
内容不全酌情扣分。

1.6
技术资料档案
建立健全绝缘监督资料及记录，并实行动态管理（见附见3）。
4
检查书面或电子文件
缺少一项资料扣0.1分；一项资料未动态管理扣0.05分；资料内容不全，酌情扣分。

1.7
工作报告制度执行情况
1）按时上报年度绝缘监督工作计划、工作总结；
2）按时上报绝缘监督月报、季报、绝缘监督统计报表；
3）发现设备重大缺陷或事故，及时上报。
3
检查书面或电子文件
计划、总结、报表：
未上报每件扣0.5分；不及时上报扣0.3分。
重大缺陷或事故：
未上报每件扣1分；不及时上报扣0.5分。

2
绝缘专业技术监督管理
75

2.1
指标管理
20

2.1.1
不发生由于监督不到位造成电气设备绝缘损坏
10
检查事故报告、上报文件
损坏发电机、主变压器不得分；其余主设备一台扣1.5分；一般设备一台扣1分。

2.1.2
预试完成率100%
2.5
预试计划、预试报告
主设备未完成一项扣0.2分，一般设备未完成一项扣0.1分。

2.1.3
缺陷消除率100%
2.5
缺陷处理记录
主设备未消缺一项扣0.2分；
一般设备未消缺一项扣0.1分

2.1.4
设备完好率100%
2.5
缺陷管理记录、评估报告
主设备一台扣0.5分；
一般设备一台扣0.2分。

2.1.5
标有准确度等级的试验仪器、仪表校验率100%。
2.5
试验仪器校验报告
应校验而未校验仪器一台扣0.2分。

2.2
设备清单及台账
5

2.2.1
受监督电气一次设备清单
内容包括：设备编号、型号、主要参数、制造厂家、出厂日期、投运日期等基础资料。
1
查阅书面或电子清单
未建立设备台帐不得分；台帐不完整酌情扣分。

2.2.2
设备台帐
内容包括：原始性能数据等基础资料，及试验、检修、运行（发电机、主变、断路器的异常运行记录等）、技改等重要动态信息，及查阅详情的索引或链接。
2
查阅书面或电子台帐
未建立设备台帐不得分；
无动态信息记录扣0.5分；
记录不完整酌情扣分。

2.2.3
试验仪器台帐
内容包括：仪器的名称、型号、技术规格、随机附件、购置时间、供货商，及仪器校验日期、校验结果、维护情况、使用状态等
1
查阅书面或电子台帐
未建立台帐不得分；无动态信息记录扣0.2分；记录不完整酌情扣分。

2.2.4
变电设备外绝缘台账
内容包括：变压设备名称、编号、设备型号、额定电压、最高电压、爬电距离、爬电比距、制造厂家、投运日期，及电厂环境污秽等级、盐密检测数据等。
1
查阅书面或电子台帐
未建立台帐不得分；
无动态信息记录扣0.2分；
记录不完整酌情扣分。

2.3
试验及检验
10

2.3.1

预防性试验情况
6

1) 年度预试计划中试验周期、试验项目符合行业及本单位的预试规程的规定；有试验作业指导书。
2
预试规程及预试计划
一项不符合规定扣0.2分。

2）预试报告内容包括：试验日期、试验人员、试验设备及编号、环境情况、执行标准，及试验参数正确、试验项目齐全、试验结论与试验数据相符、试验数据无涂改、法定计量单位使用正确；有电子版试验报告，书面试验报告装订整齐。
2
检查试验报告
一项不符合要求扣0.1分。

3）发现试验结果异常，分析性能变化和设备状态；发现设备缺陷和异常及时向上一级绝缘监督负责人做出书面汇报；重大缺陷立即报告。
1
试验报告及书面汇报
不分析一项扣0.1分；
不报告一项扣0.2分。

4）试验报告按规定进行审核
1
检查试验报告
一份报告未审核扣0.2分。

2.3.2
试验仪器、仪表
2

1）试验设备清洁、摆放整齐。
0.5
现场检查
不符合要求，酌情扣分。

2）仪器校验证书应保存两个校检周期；仪器上有校验标识。
0.5
现场检查、校验报告
一项不符合要求扣0.1分。

3）试验设备有使用说明书、复杂仪器有操作规程。
0.5
检查台帐
一项不符合要求扣0.1分。

4) 在线监测装置有专人管理，工作正常。
0.5
数据记录及分析报告
一项不符合要求扣0.1分。

2.3.3
技术培训
2

1) 试验人员应具备高压试验操作技能
0.5
查问、资格证书
试验人员未经专业学习、未经培训上岗不得分。

2) 有人员技术档案（培训履历、成绩、证书）。
0.5
检查技术档案
无技术档案不得分，内容不全酌情扣分。

3) 有培训记录，内容全面。
0.5
检查培训记录
无记录不得分；内容不全面，酌情扣分。

4) 定期(一般每月一次)开展技术问答，技术交流。
0.5
检查活动记录
无技术交流活动不得分

2.4
运行管理
4

2.4.1
厂内电气运行规程符合有关规程、反措要求
1
运行规程
有不符合要求内容扣0.2分。

2.4.2
按现场规程定期巡检及记录电气设备的运行情况，并定期分析设备绝缘状况
1.5
运行表单及分析报告等
一项不符合要求扣0.2分。

2.4.3
发现设备异常情况，按规程采取措施；并建立主设备异常运行记录；必要时上报有关领导和绝缘监督专责人
1.5
书面报告
一项不符合要求扣0.2分。

2.5
检修管理
5

2.5.1
按照检修计划进行设备检修，修必修好。
2
检查检修计划、
检修总结
超期未修而未上报一项扣0.2分；
检修质量不好酌情扣0.2～0.5分

2.5.2
电气设备实施检修文件包（或检修工艺卡）管理，进行过程监督及质量见证，签字验收。
1
检查检修文件包（或检修工艺卡）记录
过程监督及质量见证缺漏一项扣0.1分；
无签字验收一项扣0.1分。

2.5.3
对于重大设备绝缘事故或缺陷，分析原因、制定对策，防止重复性事故发生。
2
检查事故或缺陷分析报告
不符合要求的酌情扣0.2～0.5分。

2.6
设备监督重点
31

2.6.1
发电机
8

1）发电机交接及预防性试验项目齐全。试验数据是否符合规程要求。

试验报告
未按要求进行试验，发现一项扣0.5分。

2）发电机运行参数按时记录分析，运行温度（绕组、铁心、集电环、冷却气体、冷却器冷却水）是否正常。

运行记录及运行规程
没有记录扣2分。发现一项超标扣0.5分。

3）加强发电机定子线棒各层间温差监视，温差是否进行报警设置。

运行记录及运行规程
没有报警设置扣0.5分。没有记录分析及结论扣0.5分。空气冷却机组温差可参照生产厂家规定执行。

4）发电机转子是否存在接地或严重的匝间短路。

运行、检修、缺陷记录
有此缺陷扣0.5分。

5）集电环和电刷装置是否得到有效的监视、维护，并及时处理。

现场查证及运行记录
温升超过规定、存在火花或异常噪声等扣0.5分。

2.6.2
变压器
5

1) 66kV及以上电压等级变压器在出厂和投产前，是否用频响法测定绕组变形，并保留原始记录。不超过6年、更换绕组后、出口短路后或多次近区故障后应按规程要求进行绕组变形试验。

检查交接试验报告、绕组变形试验报告
不符合要求扣0.2分。

2) 220kV及以上电压等级和120MVA及以上容量的变压器在新安装时应进行现场局部放电试验。220kV及以上电压等级变压器在大修后，应进行现场局部放电试验。

检查交接试验报告、局部放电试验报告
不符合要求扣0.2分。

3）按期开展有载分接开关测试（平常一年一次），有载分接开关按期检修。

查预试报告、检修记录
一项不符合要求扣0.2分。

4）运行超过20年的变压器，吊罩时应进行绝缘纸(板)聚合度测试

检查预试报告
不符合要求扣0.2分。

5）对运行年久（15年及以上）的变压器应进行油中糠醛含量测定，来确定绝缘老化程度，必要时可取纸样做聚合度测定。

检查预试报告
不符合要求扣0.2分。

6）呼吸器干燥剂的颜色，上层油温及绕组油温，本体油位及套管油位应正常；各部位无渗油、漏油；无异常噪声。

现场检查
一项不符合要求扣0.1分。

7）变压器温度计应进行定期校验，上层油温两支温度计读数相差4℃以上，应作为缺陷处理。

检查检定报告
不定期校验扣0.2分。

8）变压器在新装、大修、事故检修或换油后，在施加电压前静止时间是否按规定进行(110kV-24h，220kV-48h，500kV-72h)。

检查检修记录
不符合要求扣0.2分。

9）变压器器身暴露在空气中的时间是否按如下规定：相对湿度≤65%为16h； ≤75%为12h。

检查检修记录
不符合要求扣0.2分。

10）220kV及以上变压器大修后或油处理时，应真空注油和热油循环；真空度、抽真空时间、注油速度及热油循环时间、温度应符合要求。

检查检修记录
不符合要求扣0.2分。

11）运行中分接开关油室内绝缘油，每6～12个月或切换2000～4000次时，是否至少采样1次。

检查检修记录
不符合要求扣0.2分。

12）套管安装就位后，带电前是否静放。其中500kV不少于36h，1lO-220kV不少于24h。对保存期超过1年的110kV及以上套管，安装前是否进行了局放试验、额定电压下的介损试验和油色谱分析。

检查预试报告
不符合要求扣0.2分。

13）定期检查储油柜胶囊是否完好。

检查检修记录
不符合要求扣0.2分。

14）变压器低压侧升高座的排污口应接出排污管，在便于操作的位置加装排污阀，定期排污。

现场检查
不符合要求扣0.2分。

15） 强油循环的冷却系统必须有两个相互独立的电源，并装有自动切换装置，定期进行切换试验。

现场检查、切换试验
不符合要求扣0.2分。

16）铁心和夹件通过小套管引出接地的变压器，应将接地线引至接地极。

现场检查
不符合要求扣0.2分。

2.6.3
互感器、电容器、套管
3

1）110kV～500kV互感器在出厂试验时，应逐台进行全部出厂试验，不得以抽检方式代替。出厂试验包括高电压下的介损、局放及耐压试验。

检查出厂试验报告
不符合要求扣0.2分。

2）CVT的中间变压器高压侧不应装设MOA。

检查出厂资料
不符合要求扣0.2分。

3) 定期验算CT所在地的短路电流，超过CT铭牌动热稳定电流时，应及时安排更换。

检查核算报告
不符合要求扣0.2分。

4）互感器、耦合电容器、套管等按规程要求进行油中气体色谱检测，试验结果正常。

检查测试报告
一项不符合要求扣0.2分。

5）设备不得有渗漏油，油浸式互感器膨胀器顶端突起膨胀时应查明原因

现场检查
不符合要求扣0.2分。

6）SF6绝缘电流互感器运行中 SF6气体微水应不超过300μL/L。1～4年对气体密度继电器进行校验。若压力表偏出绿色正常压力区时，应引起注意，及时停电补充SF6新气。

现场检查及试验报告
一项不符合要求扣0.2分。

7）设备的外绝缘表面不得有严重积污；瓷套、复合外套、法兰不应有裂纹、破损或放电烧伤痕迹。

现场检查
一项不符合要求扣0.2分。

2.6.4
断路器类
4

1）根据可能出现的系统最大负荷运行方式，每年核算开关设备安装地点的断流容量，并采取措施防止由于断流容量不足而造成开关设备烧损或爆炸。

检查核算报告
不符合要求扣0.2分。

2）在潮湿、凝露及污秽比较严重的地区应对开关柜进行加强绝缘改造，如：使用大爬距绝缘元部件(爬电比距：有机绝缘≮20mm/kV，无机绝缘≮18mm/kV)、调整绝缘气隙、采用阻燃绝缘材料。

现场检查、外绝缘台帐
不符合要求扣0.2分。

3）采用具有五防装置运行可靠的开关柜；开关柜母线室柜之间应有效封堵，以免事故时殃及周围。

现场检查
不符合要求扣0.2分。

4）开关设备断口外绝缘是否满足不小于1.15倍（220kV）或1.2倍（363kV及550kV）相对地外绝缘的要求。

检查耐压试验报告
不符合要求扣0.2分。

5）气动机构是否定期清扫防尘罩、空气过滤器，排放储气罐内积水，做好空气压缩机的累计启动时间的记录。液压机构是否定期检查回路有无渗漏油现象，做好油泵累计启动时间记录。

检查运行巡检记录
不符合要求扣0.2分。

6）开关设备是否按规定的检修周期、实际累计短路开断电流及状态进行检修，尤其要加强对机构的检修，防止断路器拒分、拒合和误动以及灭弧室的烧损或爆炸，预防液压机构的漏油和慢分。

检查检修报告
不符合要求扣0.2分。

7）隔离开关是否按规定的检修周期进行检修。对失修的隔离开关是否积极申请停电检修或开展带电检修，防止恶性事故的发生。

检查检修报告
不符合要求扣0.2分。

8）应加强隔离开关转动部件、接触部件、操作机构、机械及电气闭锁装置的检查和润滑，并进行操作试验，防止机械卡涩；触头过热、绝缘子断裂等事故的发生，确保隔离开关操作与运行的可靠性。

检查检修报告
不符合要求扣0.2分。

9）应加强运行设备的SF6气体监测和异常情况分析；定期校验SF6压力表和密度继电器。

检查检定报告、SF6气体试验报告
不符合要求扣0.2分。

10）加强对GIS设备的运行管理和检修管理，应参照制造厂家的规定和要求进行全面的检查和维护工作。

检查运行巡检记录、检修报告
不符合要求扣0.2分。

2.6.5
避雷器及接地装置
3

1）应根据地区短路容量的变化，校核接地装置（包括设备接地引下线）的热稳定容量，并根据短路容量的变化及接地装置的腐蚀程度对接地装置进行改造。对于变电站中的不接地、经消弧线圈接地、经低阻或高阻接地系统，必须按异点两相接地校核接地装置的热稳定容量。

检查校核报告
不符合要求扣0.2分。

2）接地装置的焊接质量、接地试验是否符合规定。各种设备与主接地网的连接必须可靠，扩建接地网与原接地网间应为多点连接。对于高土壤电阻率地区的接地网，在接地电阻难以满足要求时，是否有完善的均压及隔离措施。

检查接地电阻测量报告
不符合要求扣0.2分。

3）变压器中性点是否有两根与主接地网不同地点连接的接地引下线，且每根接地引下线均应符合热稳定的要求。重要设备及设备架构等宜有两根与主接地网不同地点连接的接地引下线，且每根接地引下线均应符合热稳定要求。严禁将设备构架作为引下线。连接引线应便于定期进行检查测试。

现场检查
不符合要求扣0.2分。

4）接地装置引下线的导通检测应1～3年进行一次。根据历次测量结果进行分析比较，对数据偏大情况应进行开挖检查、处理。

检查导通检测报告
不符合要求扣0.2分。

5）定期进行避雷器运行中带电测试。对已安装在线监测仪的避雷器，每天至少巡视一次，并加强数据分析。

现场检查、检查带电测试报告
不符合要求扣0.2分。

2.6.6
电力电缆
2

1) 控制室、开关室、计算机室等通往电缆夹层、隧道、穿越楼板、墙壁、柜、盘等处的所有电缆孔洞和盘面之间的缝隙（含电缆穿墙套管与电缆之间缝隙）是否采用合格的不燃或阻燃材料封堵。

现场检查
不符合要求扣0.2分。

2) 电缆竖井和电缆沟应分段做防火隔离，对敷设在隧道和厂房内构架上的电缆应采取分段阻燃措施。

现场检查
不符合要求扣0.2分。

3) 应建立健全电缆维护、检查及防火、报警等规章制度。定期巡视检查，对电缆中间接头定期测温，按规定进行预防性试验。

查规章制度、预试报告
不符合要求扣0.2分。

4) 电缆沟应保持清洁，不积粉尘，不积水，安全电压的照明充足，禁止堆放杂物。电缆沟应有排水措施，沟内不允许有积水。

现场检查
不符合要求扣0.2分。

5) 对400V重要动力电缆应选用阻燃型电缆；已采用非阻燃型塑料电缆的电厂，应复查电缆在敷设中是否已采用分层阻燃措施，否则应尽快采取补救措施或及时更换电缆，以防电缆过热着火时引发全厂停电事故。

现场检查
不符合要求扣0.2分。

2.6.7
外绝缘
3

1) 电气设备外绝缘(包括变压器套管、断路器断口及均压电容)的爬电比配置应符合所在地区污秽等级要求，不满足要求的应采取增爬措施。

检查设备外绝缘爬电比距台帐
不符合要求扣0.2分。

2) 母线侧隔离开关和硬母线支柱绝缘子，是否选用高强度支柱绝缘子，以防运行或操作时断裂，造成母线接地或短路。

检查设备台帐
不符合要求扣0.2分。

3) 定期对电气设备外绝缘表面的盐密测量、污秽调查和运行巡视，及时根据变化情况采取防污闪措施。

检查测量报告、
运行巡视记录
不符合要求扣0.2分。

4) 盐密测量方法、测点分布和积污时间是否符合要求，记录完整。

检查测量报告
不符合要求扣0.2分。

5) 按照规程定期进行零值绝缘子检测。

检查检测报告
不符合要求扣0.2分。

6) 瓷及玻璃绝缘开展清扫工作，清扫周期根据地区污秽程度每年1～2次。

检查清扫记录
不符合要求扣0.2分。

7) 复合绝缘子和涂覆RTV涂料的外绝缘应每年进行憎水性试验。

检查试验报告
不符合要求扣0.2分。

8) 高压支柱绝缘子应定期进行探伤检查，以防断裂。

检查试验报告
不符合要求扣0.2分。

2.6.8
红外检测
2

1）新建、改建或大修后的重要电气设备，应在投运带负荷后不超过1个月内（但至少在24h以后）进行一次红外检测，并将数据及图像存档。

检查检测报告
不符合要求扣0.2分。

2）220kV及以上等级变电设备每年不少于两次，宜建立红外数据库。

检查检测报告
不符合要求扣0.2分。

3）110kV及以下等级变电设备每年检测一次。

检查检测报告
不符合要求扣0.2分。

4）旋转电机主要检测碳刷及出线母线，可每年一次。

检查检测报告
不符合要求扣0.2分。

5）定期校验红外热像仪。

检查校验报告
不符合要求扣0.2分。

2.6.9
蓄电池组
1

1）设备台账、设备结线图（充电机、浮充机内部结线图）、技术说明书、充电、浮充机使用维护说明书、蓄电池组维护说明书、直流系统或网络图及直流熔断器(直流断路器)一览表是否齐全。

检查设备档案
一项不符合要求扣0.2分。

2）蓄电池组浮充电压及浮充电流记录；单体蓄电池电压、比重测试记录；补充充电、均衡充电记录；定期充放电记录；维护、检修记录是否齐全。

检查各种记录
一项不符合要求扣0.2分。

3）检查固定型防酸蓄电池的液位是否正常；极板是否弯曲；充电、浮充电机的浮充电压是否满足蓄电池的使用维护说明书的要求。

现场检查
一项不符合要求扣0.2分。

附件1：绝缘监督基本规章制度
1）绝缘技术监督管理制度；
2）绝缘技术监督实施细则；
3）电气设备运行规程；
4）电气设备检修规程；
5）试验设备、仪器仪表管理制度；
6）电气设备缺陷管理制度；
7）电气设备事故分析制度；
8）试验报告审核制度；
9）工程及委外技术服务管理制度；
10）电气设备备品配件管理制度；
11）主设备大修安全、技术、组织保证措施。

附件2：绝缘监督常用标准
1）GB/T 5582-1993 高压电力设备外绝缘污秽等级
2）GB/T 7252-2001 变压器油中溶解气体分析和判断导则
3）GB/T 7595-2000 运行中变压器油质量标准
4）GB/T 8905-1996 六氟化硫电气设备中气体管理和检测导则
5）GB/T 16434-1996 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准
6）GB 50150-2006 电气装置安装工程 电气设备交接试验标准
7）DL/T 475-2006 接地装置特性参数测量导则
8）DL/T 555-2004 气体绝缘金属封闭开关设备现场耐压及绝缘试验导则
9）DL/T 572-1995 电力变压器运行规程
10）DL/T 573-1995 电力变压器检修导则
11）DL/T 574-1995 有载分接开关运行维修导则
12）DL/T 596-1996 电力设备预防性试验规程
13）DL/T 603-2006 气体绝缘金属封闭开关设备运行及维护规程
14）DL/T 618-1997 气体绝缘金属封闭开关设备现场交接试验规程
15）DL/T 620-1997 交流电气装置的过电压保护和绝缘配合
16）DL/T 621-1997 交流电气装置的接地
17）DL/T 664-2008 带电设备红外诊断应用规范
18）DL/T 722-2000 变压器油中溶解气体分析和判断导则
19）DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程
20）DL/T 804-2002 交流电力系统金属氧化物避雷器
21）DL/T 838-2003 发电企业设备检修导则
22）DL/T 984-2005 油浸式变压器绝缘老化判断导则
23）DL/T 1054-2007 高压电气设备绝缘技术监督规程
24）DL/T 5090-1999 水力发电厂过电压保护和绝缘配合设计技术导则
25）DL/T 5401-2007 水力发电厂电气试验设备配置导则

附件3：绝缘技术资料档案
1） 基础档案
（1）符合实际情况的电气设备一次系统图、防雷保护与接地网图纸；
（2）电气设备安装使用说明书、出厂试验报告、产品说明书和随设备供应的图纸资料；
（3）设备安装、验收记录、缺陷处理报告、交接试验报告。
2）受监督电气一次设备清单及设备台账
（1）受监督电气一次设备清单；
（2）设备台账；
（3）试验仪器台账；
（4）电气设备外绝缘爬电比距台账。
3） 试验报告
（1）电力设备预防性试验报告；
（2）绝缘油、SF6气体试验报告；
（3）特殊试验报告（事故分析试验、鉴定试验等）；
（4）在线监测装置数据记录及分析报告
4） 运行档案
（1）发电机特殊、异常运行记录（调峰运行、短时过负荷、不对称运行等）；
（2）变压器异常运行记录（超温、气体继电器动作、出口短路、严重过电流等）；
（3）断路器异常运行记录（短路跳闸、过负荷跳闸等）；
（4）有关运行的专题总结（设备运行状态分析报告等）；
（5）日常运行日志及巡检记录。
5） 检修档案
（1）检修文件包（检修工艺卡）记录；
（2）变压器油处理及加油记录；
（3）检修总结；
（4）日常设备维修记录。
6） 缺陷管理档案
（1）设备重大缺陷统计记录；
（2) 油浸设备油中气体色谱异常记录；
（3）缺陷分析、处理报告；
（4）日常缺陷管理记录。
6） 事故管理档案
（1）设备事故、障碍统计记录；
（2）事故分析、处理记录；
（3) 事故分析报告。
8） 技术改进档案
（1）技改可行性论证及方案文件；
（2）技改实施、验收报告；
（3）技改后评估报告。
9） 备品配件储备定额
10） 绝缘监督管理档案
（1) 年度预试计划、检修计划、试验仪表检定计划、培训计划；
（2) 年度工作总结、检修总结、事故处理总结、技改总结、培训总结；
（3）绝缘监督月（季、年）报；绝缘监督指标；设备缺陷、事故统计报表；
（4) 绝缘监督会议记录；
（5）与设备质量有关的重要工作来往文件。
表二：电测监督
序号
检查项目
标准分
检查方法
评分标准
得分
1
技术监督管理
50

1.1
技术监督管理体系
4

1.1.1
电测计量技术监督网络
1
检查是否有本单位正式下发的电测计量技术监督网络文件
无正式下发文件扣1分

1.1.2
上一级技术监督联系图表
1
电测计量专责、班组提供相关图表，书面或电子形式均可
图表中应有各级监督责任人的姓名、电话，联系图表不规范扣0.5分，没有扣1分

1.1.3
本单位技术监督联系图表
1
1.1.4
本单位各级监督责任人应职责明确、分工到位
1
检查相关职责文件及各级监督责任人工作开展情况（由电测专责兼职主管计量工作）
每一级监督责任人工作开展不到位扣0.5分，扣完为止

1.2
管理制度及技术标准
6

1.2.1
上级公司电测计量技术监督制度
1
电测计量专责、班组提供相关管理制度的正式版本，书面或电子形式均可
不齐全扣0.5分，没有扣1分

1.2.2
本单位电测计量技术监督实施细则
1
内容不完善扣0.5分，没有扣1分

1.2.3
其他管理制度（见附件1）
2
少一个扣0.5分，没有扣2分

1.2.4
开展检验工作必需的计量检定/校准规程、规范
1
班组应提供相应正式、有效的书面版本
不齐全扣1分

1.2.5
电测计量专业必需的国家、行业技术标准（见附件2）
1
电测计量专责、班组应提供相应的正式版本，书面或电子形式均可
不齐全扣1分

1.3
计量人员管理

1.3.1
计量人员技术档案
1
电测计量专工、班组提供电子版（应包括姓名、性别、年龄、学历、职称、职务、从事本专业时间、取证时间、发证机构和技术培训等）
不完善扣0.5分，没有扣1分

1.3.2
每个项目至少有两名专业人员持有计量检定员证
1
检查计量检定员证书
持证人员数量不满足要求或部分专业无持证人员扣1分，无任何持证人员扣2分

1.3.3
计量检定人员证书应在有效期内
1
检查计量检定员证书
检定人员证书有1人超有效期扣1分

1.3.4
计量检定人员保持相对稳定
0.5
检查计量人员技术档案
检定人员不稳定扣0.5分

1.3.5
制定计量检定人员内部、外部培训计划
0.5
检查计量培训计划，电测计量专业每季度至少一次
不完善扣0.2分，没有扣0.5分

1.3.6
培训计划的执行情况
0.5
检查培训记录，计划的执行情况、培训方式、培训效果，内容应满足计量工作需要
未执行计划扣0.5分，未完成计划扣0.3分，无培训记录扣0.2分，培训内容不完备酌情扣分

1.4
仪器仪表检定管理

1.4.1
仪器仪表送检计划
1
电测计量专责、班组提供相关送检计划，推荐采用电子版形式，送检计划应详细具体到每一只表计，检定计划中应有计划检定日期及确认检定日期
不规范扣0.5分，没有扣1分

1.4.2
0.2～0.5级标准表周检计划
1
电测计量专责、班组提供相关周检计划，推荐采用电子版形式，周检计划应详细具体到每一只表计，检定计划中应有计划检定日期及确认检定日期
不规范扣0.5分，没有扣1分

1.4.3
配电盘（控制盘）仪表周检计划
1
检查周检计划并与计量设备台帐核对
不规范扣0.5分，没有扣1分

1.4.4
电量变送器周检计划
1
不规范扣0.5分，没有扣1分

1.4.5
交流采样测量装置周检计划（如果适用）
1
不规范扣0.5分，没有扣1分

1.4.6
电能表周检计划
1
不规范扣0.5分，没有扣1分

1.4.7
其他仪器仪表周检计划
0.5
不规范扣0.2分，没有扣0.5分

1.4.8
周检计划是否与计量设备台帐相对应
1
与台帐不对应扣1分，有一个计划与台帐不对应扣0.2分，扣完为止

1.4.9
是否根据年度计划分解制定出季度或月计划
0.4
检查周检计划
有一类计划未分解扣0.2分，扣完为止

1.4.10
计划是否合理、符合规程
1
检查周检计划
不符合扣1分，基本符合扣0.5分

1.4.11
计划是否经过审核、批准
0.6
检查周检计划
计划未审批扣0.6分

1.4.12
是否对计划执行情况进行检查、回填，计划是否按时完成
1
检查周检计划与现场抽查
计划执行无反馈记录扣0.5分，计划未按时完成，一项扣0.2分，扣完为止

1.5
运行计量设备台帐管理

1.5.1
电能计量装置台帐
1
提供全厂电子版台帐，台帐应有计量点（屏柜）名称、安装位置，计量点性质（计费/考核）、计量点类型、接线方式、投运日期等信息，内容应及时更新。
不完整扣0.5分，不规范酌情扣分，没有扣1分

1.5.2
电能表台帐
1
提供全厂电子版台帐，台帐应有制造厂、型号、出厂编号、准确等级、规格、类型、功能、电源方式、辅助电源规格、通讯接口方式、通讯规约、二次回路导线面积、出厂日期、投运日期、历次（二个周期）测试结果及时间、故障情况及时间、关口电能表轮换记录等信息，内容应及时更新
不完整扣0.5分，不规范酌情扣分，没有扣1分

1.5.3
电流互感器台帐
1
提供全厂电子版台帐，台帐应有制造厂、型号、出厂编号、准确度等级、类型、是否专用绕组或专用互感器、额定电流比、额定电压比、额定二次负荷、二次回路导线面积、出厂日期、投运日期、历次（二个周期）测试结果及时间、故障情况及时间等信息，内容应及时更新。
不完整扣0.5分，不规范酌情扣分，没有扣1分

1.5.4
电压互感器台帐
1

不完整扣0.5分，不规范酌情扣分，没有扣1分

1.5.5
电气仪表台帐
2
提供全厂电子版台帐，台帐应有仪器仪表名称、制造厂、型号、出厂编号、准确度等级、类型、历次（二个周期）测试结果及时间、故障情况及时间等信息，内容应及时更新
不完整扣1分，不规范酌情扣分，没有扣2分

1.5.6
交流数采装置台帐
1
提供全厂电子版台帐，台帐应有名称、制造厂、型号、出厂编号、准确度等级、类型、“遥测”量清单、测控装置通讯规约及通信参数配置表、历次（二个周期）测试结果及时间、故障情况及时间等信息，内容应及时更新
不完整扣0.5分，不规范酌情扣分，没有扣1分

1.6
关口电能计量装置管理
16

1.6.1
关口电能计量装置台账
关口电能计量点配置情况
1
检查相关台账
不完整、不规范扣0.5分，没有扣1分

关口电能表
关口计量用互感器
1.6.2
关口电能计量装置应满足相关技术要求
2
检查关口电能计量装置的配置应满足相关技术要求
有一项不满足要求的扣2分

1.6.3
关口电能表检定报告
2
检查报告，检验报告应妥善保存，且应在检验有效期内
检定报告不齐全扣0.5分，没有扣1分；超有效期未检定扣1分

1.6.4
关口电能表现场检验报告
2
检验报告不齐全扣0.5分，没有扣1分；未定期现场检验扣1分

1.6.5
关口计量用互感器现场检验报告
2
检验报告不齐全扣0.5分，没有扣1分；超有效期扣1分

1.6.6
关口计量用电压互感器二次回路压降测试报告
2
不齐全扣0.5分，没有扣1分；超有效期扣1分

1.6.7
关口计量用互感器二次回路实负荷测试报告
2
不齐全扣0.5分，没有扣1分；超有效期扣1分

1.6.8
关口电能计量装置历次检验（或轮换）记录
1
检查相关记录
无记录扣1分，记录不全扣0.5分

1.6.9
关口电能计量装置投运时间及历次改造内容、时间记录
1
检查相关记录
无记录扣1分

1.6.10
计量故障情况记录
1
检查相关记录
无记录扣1分

1.7
监督报表、报告管理
2

1.7.1
月（或季）、年度监督报表、工作总结
1
电测计量专责提供本年度及上一年相关资料，保存妥善
不齐全扣0.5分，没有扣1分

1.7.2
技术监督会议纪要
0.5

不齐全扣0.2分，没有扣0.5分

1.7.3
上级部门技术监督工作检查报告
0.5
不齐全扣0.2分，没有扣0.5分

2
专业技术工作
50

2.1
电测计量标准实验室
7

备注：电厂未建电测计量实验室，外委仪表检验的本项不评价

2.1.1
环境温度、湿度，应配备必要的温湿度监控设备，并对温度和湿度进行监测
2
现场检查，应满足要求
不满足要求扣2分

2.1.2
实验室八项管理制度上墙
1
现场检查，应满足要求
未上墙扣0.5分，缺制度扣1分

2.1.3
其他环境条件，如防尘、防噪声、接地网等
1
