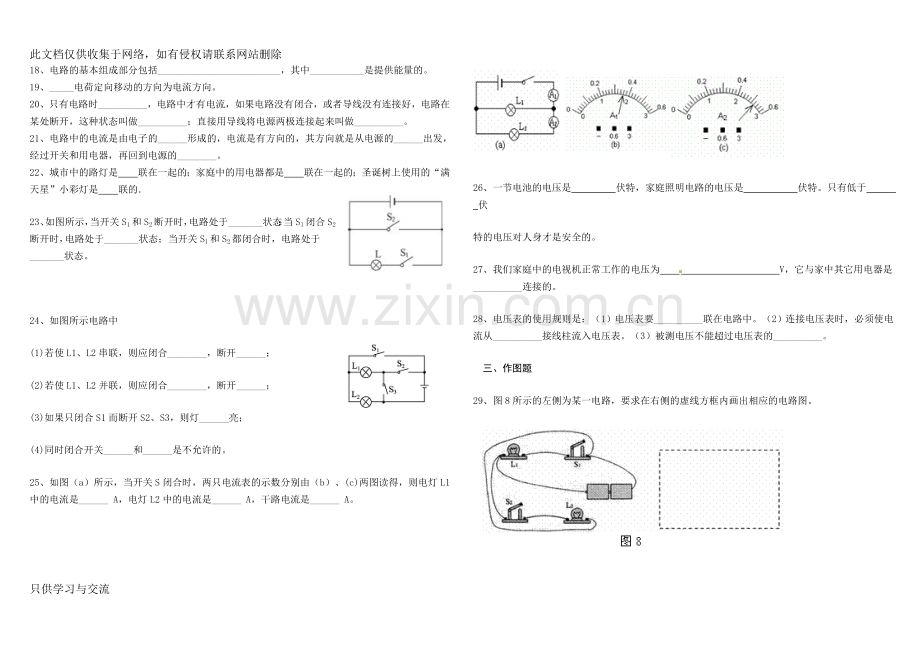

新人教版九年级物理电流电压练习题doc教学提纲.doc

此文档仅供收集于网络，如有侵权请联系网站删除新人教版九年级物理电流电压练习题1、用丝绸摩擦过的玻璃棒去靠近甲、乙两轻小物体，结果甲被排斥，乙被吸引，则（ ）A、甲带正电，乙带负电 B、甲带负电，乙带正电C、甲带负电，乙不带电或带正电 D、甲带正电，乙不带电或带负电2、在下列仪器中，能检验物体是否带电的是（）A.电压表 B.电流表 C.电能表 D.验电器4、金属导体中形成电流是（ ）A、正电荷的定向移动B、自由电子的定向移动C、正电荷和自由电子向相反方向的移动D、正电荷和自由电子的无规则运动5、在右图中，当开关S闭合时，能看到下列的哪一种现象 ( )A、只有灯L1亮B、只有灯L2亮 C、灯L1和L2都亮 D、灯L1和L2都不亮6、如图所示的电路中，开关只控制灯L2的电路是（）7、如图所示，用电流表测干路中电流的电路图，正确的是：( )8、10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是（ ）A、0.1mA B、10mAC、0.1A D、1000mA9、如图所示是小刚同学在探究电流特点的实验中曾经接过的电路，其中正确的电路是（）10、如图是测量通过小灯泡的四个电路图，其中接法正确的是（ ）11、如图所示，当开关S闭合后，下列说法正确的是（ ）A灯L1与灯L2是串联，且灯L1被短路 B电压表可测出灯L1两端的电压C电流表A1测的是灯L1的电流 D电流表A2测的是灯L2的电流12、在图所示的电路图中，能用电压表正确测出灯Ll两端电压的是（ ）13、如图所示，电路中两只灯泡L1和L2均正常发光，则下面说法中正确的是 A甲是电流表，乙是电压表B甲是电压表，乙是电流表C甲、乙都是电流表D甲、乙都是电压表二、填空题14、丝绸与玻璃棒相摩擦后，玻璃棒带 （选填“正”或“负”）电，将丝绸靠近带负电的轻质小球时会相互 选填“排斥”或“吸引”）.15、自然界只有两种电荷，同种电荷相互 ，异种电荷相互 。16、从能的转化角度来看，摩擦起电的过程是把_能转化为_和_的过程。17、有甲、乙、丙、丁四个塑料小球，其中三个球带电。将它们两两靠近，发现甲排斥乙，乙吸引丙，丙吸引丁；如果丁带电，可以确定不带电的是_球。18、电路的基本组成部分包括_，其中_是提供能量的。19、_电荷定向移动的方向为电流方向。20、只有电路时_，电路中才有电流，如果电路没有闭合，或者导线没有连接好，电路在某处断开，这种状态叫做_；直接用导线将电源两极连接起来叫做_。21、电路中的电流是由电子的_形成的，电流是有方向的，其方向就是从电源的_出发，经过开关和用电器，再回到电源的_。 22、城市中的路灯是联在一起的；家庭中的用电器都是联在一起的；圣诞树上使用的“满天星”小彩灯是联的23、如图所示，当开关S1和S2断开时，电路处于_状态；当S1闭合S2断开时，电路处于_状态；当开关S1和S2都闭合时，电路处于_状态。24、如图所示电路中(1)若使L1、L2串联，则应闭合_，断开_；(2)若使L1、L2并联，则应闭合_，断开_；(3)如果只闭合S1而断开S2、S3，则灯_亮；(4)同时闭合开关_和_是不允许的。25、如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是_ A，电灯L2中的电流是_ A，干路电流是_ A。26、一节电池的电压是 伏特，家庭照明电路的电压是 伏特。只有低于 伏特的电压对人身才是安全的。 27、我们家庭中的电视机正常工作的电压为V，它与家中其它用电器是_连接的。28、电压表的使用规则是：（1）电压表要_联在电路中。（2）连接电压表时，必须使电流从_接线柱流入电压表。（3）被测电压不能超过电压表的_。三、作图题29、图8所示的左侧为某一电路，要求在右侧的虚线方框内画出相应的电路图。30、根据电路图，连接实物电路图31、将图6-1-13中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压。参考答案一、选择题1、D 2、D 3、D 4、B 5、A 6、C 7、B 8、C 9、D 10、C 11、BD 12、D 13、A 二、填空题14、正排斥 15、排斥 吸引 16、机械；电能；内能。17、丙 18、电源、用电器、导线、电键，电源。19、正 20、思路解析：只有连通的电路中才会有电流通过，电路中有断开的状态叫做断路，直接用导线连接电源两极的状态叫做短路。短路是一种危险的电路连接状态，容易烧毁电源，甚至引起火灾。答案：闭合 断路 短路21、定向移动正极负极22、 解：（1）城市中的路灯和家庭中的用电器，都可以单独工作，并且互不影响，因此城市中的路灯和家庭中的用电器是并联的；（2）串联电路的总电压等于各用电器电压之和由于小彩灯的工作电压很小，所以只能将它们串联接在家庭电路中故答案为：并；并；串23、断路 通路 短路思路解析：断路是从电源的正极到负极，在某处断开的电路；通路是从电源的正极到负极，处处连通的电路；短路是不经过用电器的电路。24、(1)S2S1、S3(2)S1、S3S2(3)L2(4)S2S325、 26、1.5；220；3627、试题分析：我国家庭使用交流电源电压标准为220V，家用电器正常工作电压通常为220V，电视机与其他电器即可单独工作又可同时工作，互不影响，采用并联方式连接。考点：我国家庭用电电压标准，用电器连接方式，物理知识与生活的联系。28、解析：准确理解电压表的使用规则。（1）电压表要并联在电路中，如果跟其他用电器串联，会造成该用电器不能正常工作。（2）若接线柱接反了，指针会向左摆动，无法读数，也可能造成电表损坏。（3）若电路两端电压超过电压表的量程，电压表会被烧坏。答案：（1）并 （2）正 （3）量程三、作图题29、30、试题分析：根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最多的支路，再把并联的部分串联到相应的位置即可。即先从正极出发依次串联灯泡L2、开关S1、开关S2回到负极，把灯泡L1的左端与灯泡L2的左端相连、灯泡L1的右端和开关S1的右端相连即可考点：实物的电路连接31、解析：把实物当作符号，依据题目要求，用曲线代替导线，把电池、开关、灯泡依次连接起来，最后，根据电压表的测量要求，分别跟两灯并联。连线时，接线点必须在接线柱上，导线不能交叉。答案：如图所示只供学习与交流
